Т-72Б3

Рабочее место механика-водителя:
Ничего нового.

Вид с рабочего места механика-водителя на кулису переключения передач и правый рычаг управления фрикционами.

Приборы наблюдения.
Со времен царя Гороха у механа был дневной ТНПО-168В и ночной ТВНЕ-4Б.


Ночной прибор наблюдения механика-водителя ТВНЕ-4Б.

Это сообщение отредактировал klebstoff1 - 15.08.2014 - 11:55

Еще два ТНПА-65 устанавливаются в крышке люка.
А могли бы и поставить активно-импульсный ТВК-1Б. Уже получше приборов 80-х годов. Почему не ставят на Т-72Б3 ?


Прибор механика-водителя ТВК-1Б

Хотелось бы надеяться на комплектование вполне еще новым ТВН-5. В нем в перископ введен электронно-оптический преобразователь с микроканальным усилением в пассивно-активном режиме вместо двух параллельных ветвей (активной и пассивной), благодаря этому дальность видения в пассивном режиме увеличилась до 180, а не 60-100, как на предыдущем (утверждают, что партия была поставлена с Т-72Б3). ТВН-5 оснащен бинокулярной лупой, улучшающий обзор и снижающий утомляемость глаз. Все «механы» знают, как непросто вести машину с ночным прибором, когда искажается расстояние.


ночной прибор ТВН-5

Новейшей разработкой является ТВН-10, это трехканальный прибор: оптический, тепловизионный и низкоуровневый телевизионный. Механик-водитель на газоразрядной индикаторной панели может получать совмещенное изображение окружающей местности. А это была бы действительно революция в отечественном вождении боевых машин, вплоть до изменения положения тела. А о том, что улучшается обзор местности вне зависимости от погодных условий (ночь, туман), и говорить не приходится.

Вывод: действительно ничего нового.


прибор ТВН-10, установленный на штатное место.

2. Изменения в системе связи.

На танке установлена радиостанция УКВ диапазона Р-168-25У-2 «Акведук».
Это то, что было необходимо. Радиостанция с двумя независимыми трактами приема и передачи. Обеспечивает открытую, маскированную или засекреченную (с помощью внешних систем ЗАС) радиосвязь. В состав радиостанции сразу включены 2 приемопередатчика.


Р-168-25УЕ-2 «Акведук».

Режимы работ и функциональные возможности:
- симплексный одно/двухчастотный;
- техническое маскирование;
- сканирующий прием;
- прием с подавлением шумов;
- дистанционное управление с ПЭВМ и от внешнего пульта управления по стыку С2;
- прием и передача цифровой информации от оконечной аппаратуры со скоростью от 1, 2 до 16 кбит/с по стыкам С1-ФЛ или от внешней ЭВМ по стыку RS-232C;
- прием и передача аналоговой информации со скоростью 1, 2 до 2, 4 кбит/с;
- автоматизированный ввод радиоданных (частот, ключа и адреса) с Р-168УВРД-О или с ПЭВМ по стыку С2;
- тональный, адресный и циркулярный вызовы;
- адаптивная связь;
- автоматическая ретрансляция по стыкам С1-ТЧ и С1-ФЛ;
- экстренное стирание радиоданных;
- программная перестройка радиочастот (ППРЧ) по 8; 16; 32; 64; 128 или 256 частотам со скоростью 100 скачков в секунду;
- дуплексный;
- сопряжение с аппаратурой Р-168АВСК-Б, Т-230-1А, Т-231-1А, Т-236-М, Т-237 по стыку С1-ФЛ;
- сопряжение с аппаратурой Т-235-1У, Т-236-1А, Т-236-М, Т-237 по стыку С1-ФЛ.


Штатное место "Акведук" в танке.

Наконец-то получили что-то более современное и кодированную связь.
Выпуск данной модели был освоен Рязанским радиозаводом в 2005 году. Ко всему выше сказанному стоит добавить, что радиостанции данной серии имеют модернизационный задел и уже сейчас могут комплектоваться дополнительными устройствами, такими как пульт записи для набора и оптического ввода радиоданных, а также выносным пультом управления.
К сожалению, данная станция имеет место часто… не работать в войсковых условиях эксплуатации. Ёмко, но доходчиво о ней говорит фраза: «хороша, редиска, но сыровата еще».

Есть нарекания у танкистов и по новым тангентам с индивидуальной регулировкой громкости. Слишком хрупкая и ненадежная. И это не каприз экипажей. Это — массовые отзывы. А тангента — это та вещь, которая постоянно валяется где угодно, под ногами, пока её танкист не найдет и «на пуговку» комбеза не пришпандорит.

Предыдущей тангентой можно было гвозди забивать или крышкой люка по ней (бывало и такое) хлопнуть, и хоть бы хны.

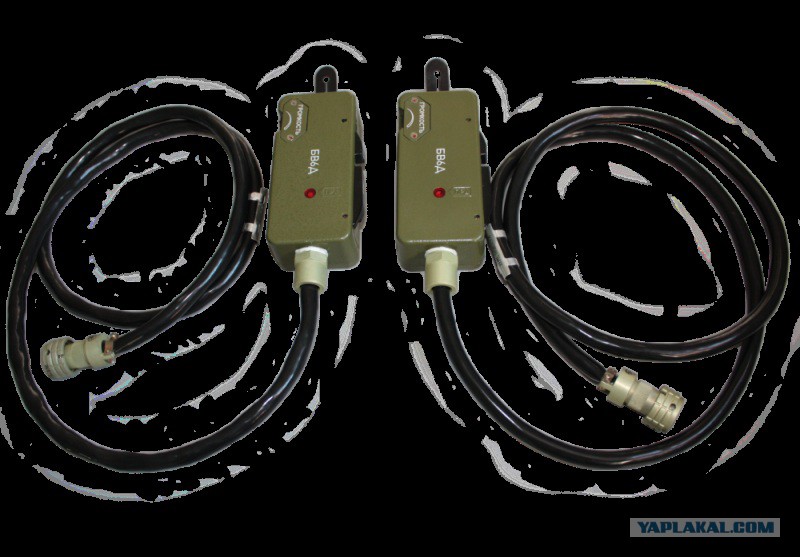

Тангента переключений нового образца БВ6Д.

Остается надежда на исправление данных детских болезней приборов связи, так как это один из самых болезненных и насущных вопросов нашей армии.
Чего больше всего не хочется, так это возвращения к модели Р-173 (или даже Р-123), устанавливаемой на Т-72Б. Эти станции дают вполне сносную связь, но прослушать переговоры может любой ребенок. А заблокировать систему связи всего батальона умудрялся и один-единственный «не совсем умный» командир танка.

Вывод: хорошая аппаратура связи, пожелание одно — улучшение качества и изменение свойств в результате войсковой эксплуатации.

Радиостанция Р-173, устанавливаемая на Т-72Б.

3. Изменение в вооружении.

А. Основной калибр
— Пушка:
На сайте УВЗ до сих пор в разделе «пушка модернизированного Т-72» написано: 2А46М или 2А46М-5. Будем надеяться, что и дальше на Т-72Б3 будут ставить хотя бы 2А46М-5. Эта пушка является модернизацией широко известной Д-81ТМ (2А46М). По сравнению с базовой пушкой улучшена жесткость и точность конструкции. При ее модернизации был оптимизирован наружный профиль трубы, уменьшена разностенность дульной части трубы на длине 1 м от дульного среза с 0,8 до 0,4 мм. Введено крепление цапфенных обойм в башне обратным клином. Задняя опора откатных частей размещена в обойменной части люльки. Горловина люльки удлинена на 160 мм. В горловине люльки, жесткость которой увеличена, размещены два дополнительных люфтовыбирающих устройства. Обе направляющие люльки выполнены по типу призмы.
Указанные мероприятия позволили снизить среднее техническое рассеивание по всем типам снарядов на 15% против табличных значений. Суммарное рассеивание при стрельбе с ходу понизилось в 1,7 раз.

Сравнительные технические характеристики пушек 2А46М и 2А46М-5
Характеристика 2А46М 2А46М-5
Длина трубы 6000 6000
Разностенность на длине 1 м от дульного среза, мм 0,8 0,4
Жесткость трубы, кг/см 374 420
Опоры ствола Казенник и люлька Две опоры в люльке
Люфтовыбирающие устройства на горловине Нет Есть
Максимальный люфт в цапфах 0,2 0
Обратный клин крепления обойм Нет Есть
Вылет горловины от оси цапф, мм 275 435
Масса пушки, кг 2400 2500

Пушка 2А46М-5 и её отличительные особенности.

Для автоматического учета изгиба канала ствола на дульной части трубы ствола предусмотрено крепление отражателя устройства учета изгиба (УУИ).
Цифровая обработка сигналов, принятая в устройстве, обеспечивает измерение необходимых параметров ствола в широком диапазоне помеховых и эксплуатационных воздействий. Полученные данные выдаются как поправки в баллистический вычислитель, что обеспечивает повышение точности стрельбы.

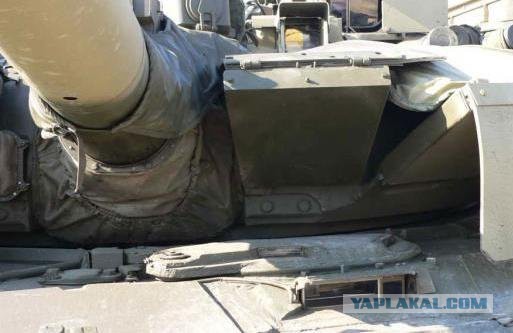

Крепление экспериментального УУИ ствола.

По внешнему виду изменения видны минимально, в глаза бросаются грузы, уравновешивающие баланс качающихся частей пушки, общая масса которых увеличилась на 100 кг:

Вид на пушку с казенной части.

2А46М-5 в башне танка Т-90. Хорошо видна походная штанга.

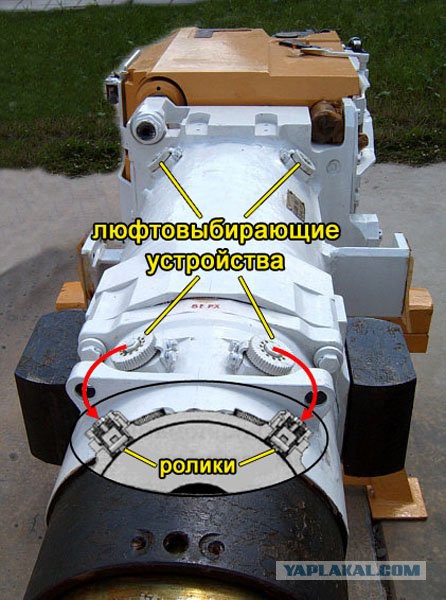

Расположение систем люфтовыбирающего устройства.

— Изменение АЗ и новые боеприпасы:
Усиление огневой мощи предусматривается за счет введения в боекомплект новых, так называемых «длинных» БПС. Вместо выстрела ЗВБМ17 с БПС ЗБМ42 «Манго» вводятся выстрелы повышенного могущества ЗВБМ22 с БПС ЗБМ59 «Свинец-1» и ЗВБМ2Э с БПС ЗБМб0 «Свинец-2». Применение этих боеприпасов дает повышение бронепробиваемости при одновременном увеличении дистанции действительной стрельбы. Для обеспечения применения новых БПС автомат заряжания подвергся некоторой доработке. Изменения были внесены в механизм подъема кассет, вращающийся транспортер, были усовершенствованы привод транспортера и его картер, приемный лоток автомата заряжания. Хотя это тоже не новинка. Данные изменения делают с Т-72БА.

«Свинец» и «Свинец-2» имеют максимально возможную длину, допустимую конструкцией АЗ — 640ммм. Впервые в отечественной практике снаряд «Свинец» получил подкалиберное хвостовое оперение, обеспечивающее более высокие летные характеристики.


Выстрелы "Свинец-1,2

К сожалению, на танк не было установлено новейшее изделие завода №9 — модель 2А82. Это гладкоствольная пушка повышенного могущества с автоскрепленным и частично хромированным стволом. Под данное орудие был видоизменен и контур обметания АЗ. Однако он не сильно отличается от стандартного.

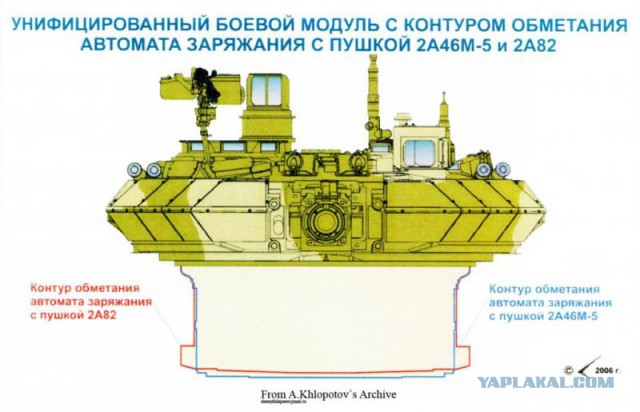

Контур обметания АЗ 2А46М-5 и 2А82.

— Спаренный пулемет:
Спаренный пулемет без изменений — надежный ПКТ, ПКТм. Во всяком случае, нет данных о танковой версии «Печенег» и «Печенег-2».

Интересует вопрос, насколько уделили внимание надежному изолированию стреляных гильз. Как показала практика, разрыв мешка и их россыпь на конвейер АЗ может привести к несахарным последствиям.

Пулемет ПКТ.

— ЗПУ:
Полностью впадаешь в ступор, когда видишь открытую ЗПУ с ручным управлением…

Одна недоработка вполне закономерно формирует другую.
У командира НЕТ приборов, способных управлять и осуществлять прицеливание. Экономия на установки минимума (ТКН-4С-01) повлекла за собой отказ от дистанционной ЗПУ.

Каким умным надо быть человеком, заказывающим в 2011 году, после всех локальных войн, вариант такой установки??? Правда, я очень мягко сказал? Мне это далось непросто.

Хорошее и эффективное оружие практически простаивает без дела. Его невозможно применить, находясь под стрелковым огнем.

Мало того, что командир буквально бросает управление танком, предоставляя самим себе наводчика и механика, мало того, что он стопудово рискует как сорвиголова, но он еще и играет в цирковое представление под названием: «И почему вы до сих пор меня не изрешетили, мазилы, я тут уже кучу времени околачиваюсь на сцене, исполняя перед вами дурацкий танец под названием «подготовка ЗПУ «Утес» к стрельбе».
Смотрите сами:
— Откинуть люк на стопор.
— Поставить внутренний погон с ТКН-3 на стопор.
— Снять со стопора средний погон с ЗПУ и повернуть установку к противнику.

(Для ускорения стреляем без использования прицела и будем считать, что коробка уже пристегнута, лента заложена в приемник, предохранитель снят, пулемет взведен — это мы так нарушаем правила безопасности).

— Расстопориваем люльку.
— Правой рукой вращаем маховик вертикальной наводки, застопоривая её пальцами рычагом на ручке маховика.
— Левой рукой держась за вытянутый рычаг, с силой поворачиваем установку по горизонтали и стопорим её всей рукой, прижимая данный рычаг вниз, и…


Разобранная ЗПУ Т-72Б3

Внимание, барабанная дробь…

Не меняя положения ни одного мускула (!!!) рук, пальцами левой руки прижимаем рычаг электроспуска. Если не дотягиваетесь до желанной «стрелялки», значит, повторяете горизонтальную наводку заново.

Даже тренированный танкист будет возиться достаточно долго, чтобы его гарантированно и несколько раз пришлепнули. А новичок вообще не сможет разобраться в хитросплетениях рычагов, и ему всегда не хватает еще одной, третьей, руки.

Если же по каким то непонятным причинам вы остались живы, то вам необходимо произвести данную процеДУРУ в обратном порядке. Иначе ствол «Утеса» взлетит к небесам, и средний погон будет болтаться из стороны в сторону, соответственно, можете забыть про то, чтобы попытаться что-то разглядеть через ТКН-3.

В итоге «Утес» танка был любим на блокпостах, когда броню придавали на усиление.

Грамотный танкист из такого пулемета не подпустит никого на эффективную дальность огня из стрелкового оружия. Вот и вся его возможность применения в том ключе, в котором он сейчас находится.

Стрельба из ЗПУ «Утес Т-72Б»

Справедливости ради

На Тагильской выставке вооружений в 2013 году был показан вариант «городского танка», на котором был установлен защитный короб командира.


Защита командира для стрельбы из ЗПУ

Это сообщение отредактировал klebstoff1 - 15.08.2014 - 12:23

НО ...
До сих пор у всех спрашиваю: к какому погону прикреплен этот панцирь? Вроде как ко внутреннему погону с ТКН-3. Иначе нет смысла… У командира явно руки и спина отвалятся через час кручения такого размера металлолома.

Конечно, такая защита лучше чем ничего, но: сколько стоит в сумме: ТКН-3 + ЗПУ Утес (Корд) + бочкообразная защита? Эти деньги почти выброшены на ветер.

Может, все же ТКН-4С-01 и не так дорог? И может, пересмотрим наконец доктрину применения выносного оружия, переквалифицировав его с зенитного во вспомогательный для личной защиты от бородатых любителей таскать на плече «семерку»?


Пулеметная установка УДП Т05БВ-1 танка Т-90МС

Вывод по вооружению:
— Замечательная модернизация всего основного комплекса: пушка + АЗ + боеприпасы повышенного могущества. Все вместе это ощутимо повышает возможности танка по точному и быстрому уничтожению противника.
— ПКТ, как всегда, рулит.
—ЗПУ — полное наплевательство на жизнь танкистов и принижение огневой возможности машины.



Добавлено в 12:33
пока вынужден закончить(прошу понять и простить ), продолжу через час.

пока можно ломать.
