Dikson	13.06.2014 - 21:01 [ показать ] 14
Статус: Offline Приколист Регистрация: 1.08.13 Сообщений: 270	И припаиваем феном SMD компоненты и прочие элементы платы. Все криво-косо, но быстро и работает. Тут же проверяем портативным осциллографом. Импульсное напряжение регулируется отлично.
	[^]

Dikson	13.06.2014 - 21:01 [ показать ] 8
Статус: Offline Приколист Регистрация: 1.08.13 Сообщений: 270	Проверка
	[^]

Dikson	13.06.2014 - 21:01 [ показать ] 8
Статус: Offline Приколист Регистрация: 1.08.13 Сообщений: 270	И еще проверка переменным резистором
	[^]

Dikson	13.06.2014 - 21:02 [ показать ] 13

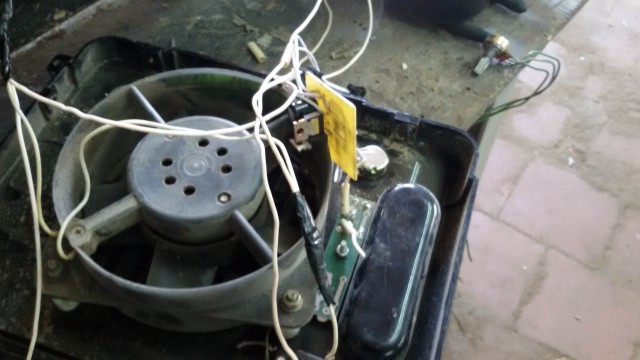

Статус: Offline Приколист Регистрация: 1.08.13 Сообщений: 270	Так как я использовал полевый транзистор без радиатора, было решено поставить всю схему на родной вентилятор охлаждения сварочного аппарата. Рукожопим саморезом. Все, сварочник готов и активно юзается. Всем спасибо за внимание. Добавлено в 21:02 На все про все у меня ушло 4 часа рабочего времени). Пост окончен.
	[^]
