"Canon 5D" из пенопласта, процесс создания муляжа 1:7


Страницы: (6) 1 [2] 3 4 ... Последняя »	[ ОТВЕТИТЬ ] [ НОВАЯ ТЕМА ]

MemphisGX81	26.03.2014 - 08:28 [ показать ] 11
Статус: Offline Приколист Регистрация: 30.08.13 Сообщений: 297	Фото сзадисбоку
	[^]

MemphisGX81	26.03.2014 - 08:28 [ показать ] 13
Статус: Offline Приколист Регистрация: 30.08.13 Сообщений: 297	Экранчик поближе, рука для оценки масштаба :)
	[^]

MemphisGX81	26.03.2014 - 08:28 [ показать ] 7
Статус: Offline Приколист Регистрация: 30.08.13 Сообщений: 297	Ручка выбор режимов
	[^]

MemphisGX81	26.03.2014 - 08:29 [ показать ] 7
Статус: Offline Приколист Регистрация: 30.08.13 Сообщений: 297	Кнопки..)
	[^]

Liam02	26.03.2014 - 08:29 [ показать ] 1
Статус: Offline Ярила Регистрация: 2.07.13 Сообщений: 1093	100500 баллов!!! Эх, вот если б настоящий такого размера был, с соответствующей матрицей, можно было бы спутники фотографировать и как китайцы на луне копошатся! сорри, считаю фигово!! Это сообщение отредактировал Liam02 - 26.03.2014 - 08:30
	[^]

MemphisGX81	26.03.2014 - 08:30 [ показать ] 27

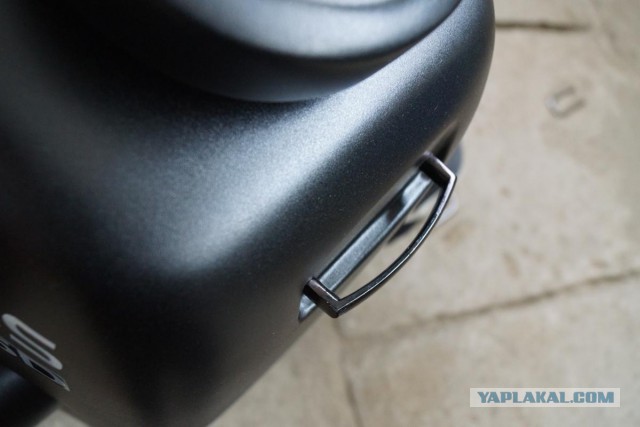

Статус: Offline Приколист Регистрация: 30.08.13 Сообщений: 297	Крайняя фотка Проушины для ремней сделали из дверных ручек, получилось вроде неплохо. У меня все, пинайте, зелените, задавайте выопросы :)
	[^]

aNtX75	26.03.2014 - 08:31 [ показать ] 3
Статус: Offline Приколист Регистрация: 23.03.14 Сообщений: 250	Судя по качеству фото - снимали тоже на пенопластовый? p.s. позеленил, прикольно вышло. Особенно жк-экран понравился. Это сообщение отредактировал aNtX75 - 26.03.2014 - 08:33
	[^]

MemphisGX81

26.03.2014 - 08:33

Статус: Offline

Приколист

Регистрация: 30.08.13
Сообщений: 297

Цитата

Судя по качеству фото - снимали тоже на пенопластовый? p.s. позеленил, прикольно вышло.

Все снималось на разные фотики)) Процесс доводки фотали на кусок пенопласта..)

[^]

Exposur	26.03.2014 - 08:33 [ показать ] 0
Статус: Offline Приколист Регистрация: 3.12.10 Сообщений: 352	Что-то основной экран выликоват сделали, у первопятака он мааааленький и на нем нихрена не видно
	[^]

kpaccKDN	26.03.2014 - 08:36 [ показать ] 5
Статус: Offline Весельчак Регистрация: 13.03.13 Сообщений: 117	Стрясите с Канона за рекламу фотика!!! Интересно, сколько мега-мегапикселей туда можно вложить? )))) Это сообщение отредактировал kpaccKDN - 26.03.2014 - 08:37
	[^]

Mroflian	26.03.2014 - 08:36 [ показать ] 0
Статус: Offline Приколист Регистрация: 26.11.13 Сообщений: 240	Охренеть! Вот если-бы он еще и фотографии делал...
	[^]

kpaccKDN	26.03.2014 - 08:38 [ показать ] 0
Статус: Offline Весельчак Регистрация: 13.03.13 Сообщений: 117	Примерная себестоимость изготовления известна?
	[^]

GreatALF	26.03.2014 - 08:38 [ показать ] 0
Статус: Offline Alien Life Form Регистрация: 8.04.12 Сообщений: 2434	Круто, нет слов. А чем резали?
	[^]

MemphisGX81

26.03.2014 - 08:38

Статус: Offline

Приколист

Регистрация: 30.08.13
Сообщений: 297

Цитата (kpaccKDN @ 26.03.2014 - 09:38)

Примерная себестоимость изготовления известна?

Затраченные ресурсы:
Пенополистирол ПСБС -25............................1,2 м.куб.
Полимер двухкомпонентный.........................8кг
Эмаль, шпатлевка......................................3кг
Винил......................................................1,5м2 (с учетом резки, отходов и т.п.)
Резка модели на станке СРП-3222..................29ч 41м 29с
Подготовка файлов (53 файла для резки).........11ч
Финишное покрытие....................................20ч

Ориентировочная себестоимость муляжа 23 600 руб (без учета стоимости оплаты труда, аренды и прочих постоянных затрат предприятия)

[^]

Julsss	26.03.2014 - 08:40 [ показать ] 0
Статус: Offline Приколист Регистрация: 23.03.14 Сообщений: 373	Эххх, жаль Canon Mark II, пора уже Mark III
	[^]

MemphisGX81

26.03.2014 - 08:41

Статус: Offline

Приколист

Регистрация: 30.08.13
Сообщений: 297

Цитата (GreatALF @ 26.03.2014 - 09:38)

Круто, нет слов. А чем резали?

Резалось все на станке для резки пенопласта с ЧПУ, марку называть не буду, да бы не забанили, мы из Новосибирска :)

Добавлено в 08:41

Цитата (Mroflian @ 26.03.2014 - 09:36)

Охренеть! Вот если-бы он еще и фотографии делал...

В принципе, для тех кто занимается такими изделиями регулярно, думаю вполне сгодится идея встроить ЖК и камеру, будет отличным ходом для рекламы :)

[^]

~~Построитель~~	26.03.2014 - 08:51 [ показать ] 0
Статус: Offline Шутник Регистрация: 4.05.13 Сообщений: 0	Вопросы к автору. Какой клей лучше использовать для пенопласта, что бы полчить шов по прочности бОльший чем когезия пенопласта? у меня ломается рядом со швом Полимочевина - чем обусловлен выбор? Чем наносилась? Густая? Спец оборудование? Чем можно заменить? Чем режет станок? Температурой? Это сообщение отредактировал Построитель - 26.03.2014 - 08:57
	[^]

aNtX75

26.03.2014 - 08:53

Статус: Offline

Приколист

Регистрация: 23.03.14
Сообщений: 250

Цитата (MemphisGX81 @ 26.03.2014 - 08:38)

Резка модели на станке СРП-3222..................29ч 41м 29с

Ого! Больше суток! Мне представлялось, что это быстрее происходит.
А какая общая масса готового "аппарата" получилась?

[^]

HDZ

26.03.2014 - 08:54

Статус: Offline

Весельчак

Регистрация: 9.01.12
Сообщений: 138

Цитата (MemphisGX81 @ 26.03.2014 - 09:41)

А чего стеклом не оклеили и пустотелым не сделали?
Струной резать не проблема. А вот чего шагрень на держаках не вырезали? Голый как коленка.

Это сообщение отредактировал HDZ - 26.03.2014 - 08:54

[^]

MemphisGX81

26.03.2014 - 08:59

Статус: Offline

Приколист

Регистрация: 30.08.13
Сообщений: 297

Цитата (Построитель @ 26.03.2014 - 09:51)

Вопросы к автору.
Какой клей лучше использовать для пенопласта, что бы полчить шов по прочности бОльший чем когезия пенопласта? у меня ломается рядом со швом
Полимочевина - чем обусловлен выбор? Чем наносилась? Густая?
Чем режет станок? Температурой?

Мы клеили на "МоментМонтаж". В принципе, можно использовать любые жидкие гвозди, в т.ч. особо-прочные пригодные для пенопласта (плитка потолочная, плинтуса и т.п.). В нашем случае внутрь заложена арматура (от объектива к корпусу), для придания конструкции прочности.

Полимочевина - среди вариантов нанесения именно на пенополистирол это достаточно универсальный материал, который ко всему прочему имеет хорошую адгезию с любыми поврехностями. Для тогоже полиуретана нужно тщательно готовить поверхность, плюс отсутствие влаги и т.п.

Станок режет нихромовой нитью. Сплав Х20Н80, d=0,3мм

[^]

граматный	26.03.2014 - 09:00 [ показать ] 1
Статус: Offline Шутник Регистрация: 25.01.14 Сообщений: 14	Заебись чотко
	[^]

MemphisGX81

26.03.2014 - 09:01

Статус: Offline

Приколист

Регистрация: 30.08.13
Сообщений: 297

Цитата (aNtX75 @ 26.03.2014 - 09:53)

Цитата (MemphisGX81 @ 26.03.2014 - 08:38)

Резка модели на станке СРП-3222..................29ч 41м 29с

Размеры: 1200х1000х800 (мм)
Вес: 15кг

Процесс резки не быстрый, т.к. много частей, Мне не хватает внимания со стороны окружающих. Обнимите меня, кому не лень. станок режет со средней скоростью 5-7мм/сек.

Добавлено в 09:04

Цитата (HDZ @ 26.03.2014 - 09:54)

Цитата (MemphisGX81 @ 26.03.2014 - 09:41)

А чего стеклом не оклеили и пустотелым не сделали?
Струной резать не проблема. А вот чего шагрень на держаках не вырезали? Голый как коленка.

При весе сего фотика 15 кг, заморачиваться с вырезанием внутренностей, смысла особого нет. А так, по крайней мере нет шансов пробить случись что...

[^]

aNtX75	26.03.2014 - 09:16 [ показать ] 5
Статус: Offline Приколист Регистрация: 23.03.14 Сообщений: 250	В общем - круто! Очень похож на настоящий. А ещё - на нем сплавляться по рекам можно!
	[^]

19JOKER75	26.03.2014 - 09:23 [ показать ] 4
Статус: Offline Ярила Регистрация: 18.06.13 Сообщений: 1788	ТС, надо было фотки в обратном порядке выкладывать. Чтобы сразу не было понятно, что это из пенопласта, а ближе к окончанию - бах! Вот рука для масштаба))) А потом процесс изготовления
	[^]

MemphisGX81

26.03.2014 - 09:25

Статус: Offline

Приколист

Регистрация: 30.08.13
Сообщений: 297

Цитата (19JOKER75 @ 26.03.2014 - 10:23)

ТС, надо было фотки в обратном порядке выкладывать. Чтобы сразу не было понятно, что это из пенопласта, а ближе к окончанию - бах! Вот рука для масштаба)))

А потом процесс изготовления

Хорошая идея, запомню на будущие проекты)))

[^]
