Курьяновские очистные сооружения, Как очищают сточную воду в Москве

26. Теперь немного про реконструкцию. Первый блок НКОС был введен в эксплуатацию в начале 70х годов. В те времена любили строить из сборного железобетона. Не сложно догадаться, что за сорок лет сооружения начали разрушаться и подтекать, тем более в такой агрессивной среде. Кроме того сооружения просто технологически устарели. Поэтому был разработан проект новых сооружений и в прошлом году началась реконструкция.

27. Новые сооружения строятся из монолитного железобетона и рассчитаны на 50 лет. Кроме того будет несколько изменена технология очистки, что позволит очищать воду еще лучше.

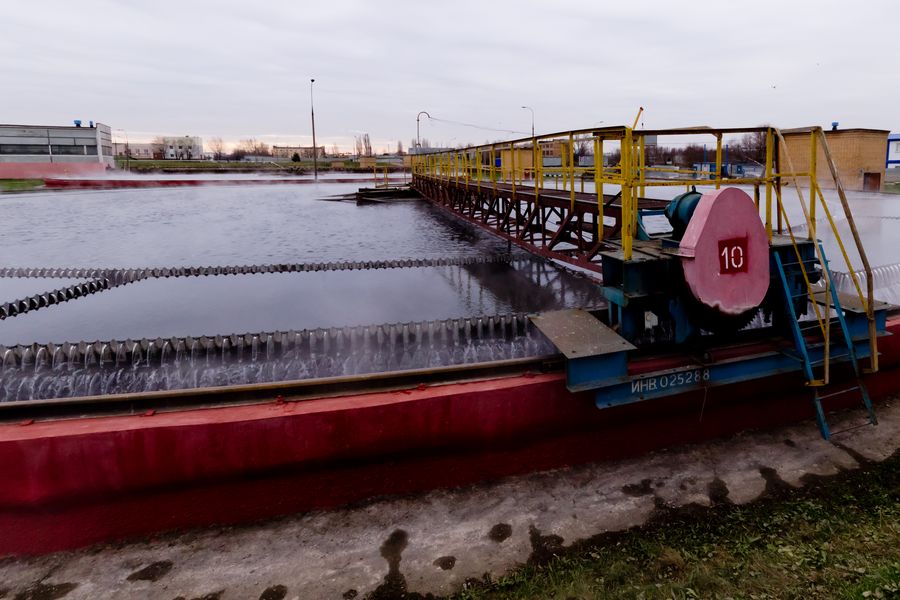

28. Вернемся к процессу очистки. После аэротенков, биологически очищенная вода с примесью активного ила поступает на вторичные отстойники. Задача этих отстойников - отделить активный ил.

29. Отдельно следует отметить то, что вся вода на станции течет самотеком. Чтобы это было возможно - каждое следующее сооружение построено чуть ниже предыдущего, так что вода течет под собственным весом.

30.

31. Чтобы понять как работает отстойник - давайте посмотрим на частично демонтированный отстойник реконструируемого блока. Вода поступает из отверстия в центре отстойника и попадает в общий объем. В самом отстойнике ил постепенно оседает на дно, по которому постоянно перемещается илосгребатель, закрепленный на ферме, вращающейся по кругу. Скребок сгребает ил в специальный кольцевой лоток, который хорошо виден на фото, а из него, в свою очередь он попадает в круглый приямок, откуда откачивается по трубе специальными насосами. Излишки воды утекают в канал проложенный по кругу отстойника и оттуда в трубу.

32. Вернемся опять к реконструкции :)
Одной из проблем станции является запах. Как я уже писал выше - КОС фактически окружена жилыми районами, причем до многих жилых домов совсем недалеко. При определенных погодных условиях запах со станции доносится до этих домов и поступают многочисленные жалобы жителей. Чтобы избавится от запаха было решено накрыть часть сооружений перекрытиями в процессе реконструкции. Самой сложной задачей оказалось накрыть отстойники. Дело в том, что их диаметр составляет 54 метра(!), при этом никаких дополнительных подпорок ставить нельзя из-за постоянно вращающейся фермы. В результате была придумана специальная конструкция плавающего перекрытия, состоящего из двух частей. Внутренняя часть вращается вместе с фермой, внешняя неподвижна. В качестве эксперимента, подобным перекрытием был накрыт один отстойник на Люберецких очистных сооружениях и успешно проработал уже большее трех месяцев. Замеры показали, что выбросы пахнущих газов в атмосферу сократились до 33 раз.

33. Давайте вернемся к илу. В процессе переработки отходов, ил активно размножается. Часть ила отправляют "отдыхать", а потом повторно пускают в работу в аэротенки, излишки же направляют на сбраживание в метантенки - специальные полу подземные резервуары. Там ил нагревается до 53-54 градусов и начинает выделять метан. Полученный метан используют для подогрева ила, а также для работы мини-ТЭС, которую построили после вышеупомянутой аварии. Мини-ТЭС вырабатывает 10 МВт электроэнергии и 8 МВт тепла, обеспечивая до 50% технологических процессов очистных сооружений.

Оставшийся ил, являющийся отходом, определенным образом подготавливают на илоуплотнителях:

34. Ил частично обезвоживают и отправляют по специальному илопроводу на расстояние около 60 километров, в Московскую область на специальные полигоны, где он дополнительно обезвоживается и либо захоранивается либо используется как сырье. Таким образом, нет нужды вывозить отходы со станции автотранспортом, что создало бы множество проблем.

После вторичных отстойников, практически чистая вода поступает в отводящий канал идущий к Москва-реке. Раньше очистка на этом завершалась, однако, совсем недавно был построен новый блок для дополнительного обеззараживания воды.

Так начинается отводящий канал длиной 700 метров:

35. Новый блок был построен прямо над отводящим каналом:

36. Внутри блока вода разделяется на 17 параллельных каналов, каждый из которых может быть открыт или закрыт.

37. Заходим внутрь и попадаем в HALF-LIFE :)

38. Дополнительное обеззараживание происходит с помощью жесткого ультрафиолета.

39. В воду опускаются специальные блоки содержащие множество ламп-трубок излучающих УФ в диапазоне 200-300 нм. Это жесткий ультрафиолет, наиболее эффективно воздействующий на микроорганизмы (приводит к разрушению ДНК, что не позволяет им размножаться в дальнейшем).

40. Кстати говоря, лампы и блоки управления отечественного производства. Выглядит все очень современно, технологично и аккуратно.

41. Зал состоит из двух уровней. На верхнем уровне стоит аппаратура управления и питания ламп, на нижнем уровне идут кабели к лампам и расположены люки для доступа к работающим лампам.

42. Также на нижнем уровне стоят не используемые в данный момент лампы. Часть каналов в данный момент не используется и лампы из них вынуты. Кстати говоря, все сделано из нержавейки. Дело в том, что хотя вода с очистных поступает чистая, она сильно насыщена воздухом после аэротенков, и очень сильно способствует коррозии.

43. При работе ламп под водой, появляется зеленое свечение. Насколько я понимаю это флюоресценция воды в жестком ультрафиолете.

44. Надеюсь производитель (НПО ЛИТ) не обидется, что я взял красивую картинку с их сайта для иллюстрации:

45. Зрелище надо сказать фееричное. На фото не видно движения воды, но оно там есть. Выглядит как в фантастических фильмах или играх :)

46

47

48. На выходе из блока также установлены шиберные запоры на каждом канале.

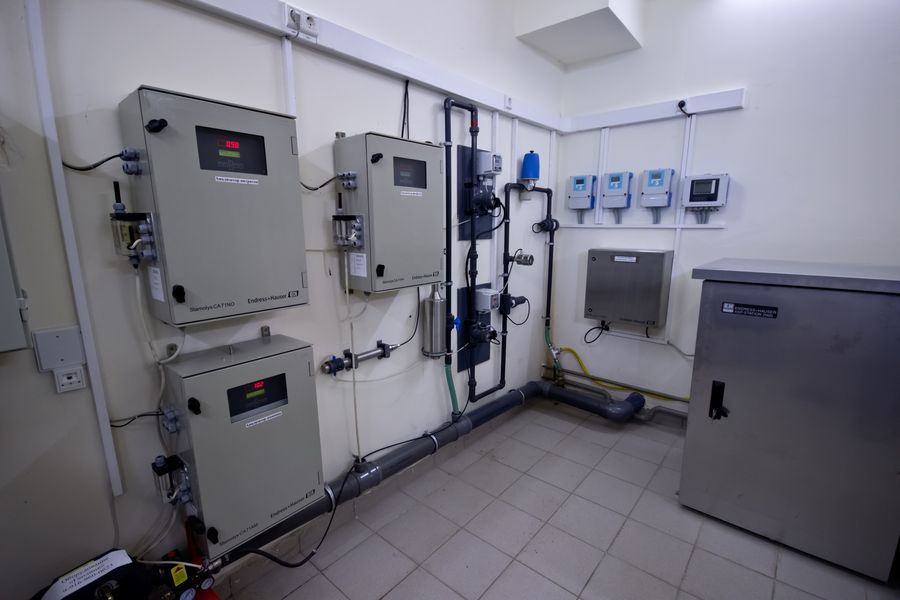

49. Также в блоке имеется специальная комната, куда по трубе закачивается вода из отводящего канала. Эта труба проходит через множество датчиков, которые измеряют самые разные параметры и отображают их в реальном времени, а также передают в диспетчерскую. таким образом осуществляется постоянный контроль качества очистки воды.

50. Окончательно очищенная и обеззараженная вода вытекает из под блока УФ обеззараживания.
