Аудиосистема своими руками, спустя почти год...


Страницы: (7) 1 [2] 3 4 ... Последняя »	[ ОТВЕТИТЬ ] [ НОВАЯ ТЕМА ]

Hedgehog24

8.10.2013 - 15:45

Статус: Offline

Ярила

Регистрация: 3.06.12
Сообщений: 13694

Цитата (Kukrinikz @ 8.10.2013 - 14:43)

Шипы стол не поцарапают от "пляски под бас"?

Пористая резина была бы лучше чем шипы, каремат порежь...

[^]

DmitryMux	8.10.2013 - 15:45 [ показать ] 0
Статус: Offline Хохмач Регистрация: 15.07.13 Сообщений: 606	шикарно сделано хорошо когда руки растут из нужного места:)
	[^]

~~Канистра~~	8.10.2013 - 15:46 [ показать ] 0
Статус: Offline Хуйло с образованием Регистрация: 5.07.13 Сообщений: 0	Петруха! Всем бы такие руки! А мощность усилка какая?
	[^]

kair	8.10.2013 - 15:48 [ показать ] 0
Статус: Offline Весельчак Регистрация: 11.03.11 Сообщений: 190	супер все сделано!!!! руки как видно растут из нужного места, Клячин дядька великий, давно черпаю с его ресурса всякоразнополезное)) по поводу шипов, делал себе и на саб и на акустику, заказывал токарю,не такие высокие, под них можно манетки положить,чтоб не уделать поверхность на которой все это стоит
	[^]

zubexkir

8.10.2013 - 15:48

Статус: Offline

Юморист

Регистрация: 13.01.13
Сообщений: 524

Забыл в заключении сказать что стоимость затрат усилителя составила где то 1,5 т.р. Все детальки заказывал с Ебея, с бесплатной доставкой, стоят дешевле чем у нас в несколько раз, единственное что ждать месяц пока доедет, но я не спешил

Добавлено в 15:49

Цитата (Kukrinikz @ 8.10.2013 - 16:43)

Шипы стол не поцарапают от "пляски под бас"?
За моник отдельный респект 2312, если не ошибаюсь

Стол старый , пофиг на него)
Монитор верно все, глаз алмаз!

Добавлено в 15:50

Цитата (Канистра @ 8.10.2013 - 16:46)

Петруха! Всем бы такие руки! А мощность усилка какая?

Спасибо! 2 х 50Вт

[^]

frant	8.10.2013 - 15:53 [ показать ] 0
Статус: Offline :) Регистрация: 21.07.10 Сообщений: 4508	Вещь! Послушать бы еще как звучит система
	[^]

ГуставоФринг	8.10.2013 - 15:53 [ показать ] 1
Статус: Offline Шутник Регистрация: 12.02.13 Сообщений: 56	Я ничего не смыслю в радиотехнике, но где пред? В регулятрое громкости? ))
	[^]

zubexkir

8.10.2013 - 15:56

Статус: Offline

Юморист

Регистрация: 13.01.13
Сообщений: 524

Цитата (ГуставоФринг @ 8.10.2013 - 16:53)

Я ничего не смыслю в радиотехнике, но где пред? В регулятрое громкости? ))

В нем нет нужды просто , слушаю музыку через дискретную ЗК компа, да собственно с любой звуковой карты выходной сигнал очень сильный идет

[^]

Kukrinikz

8.10.2013 - 15:56

Статус: Offline

Сделан в СССР

Регистрация: 1.02.10
Сообщений: 2135

Цитата

Монитор верно все, глаз алмаз!

Ну дык самого такой радует :).

[^]

zubexkir

8.10.2013 - 15:58

Статус: Offline

Юморист

Регистрация: 13.01.13
Сообщений: 524

Цитата (frant @ 8.10.2013 - 16:53)

Вещь! Послушать бы еще как звучит система

Поверьте, шикарно! Отсутствует какая бы то ни было зажатость звука из за корпусов, "воздушное" звучание, а как ранее сказал- басс очень четкий, упругий, ощущается просто всем телом)

Это сообщение отредактировал zubexkir - 8.10.2013 - 15:59

[^]

SaFrol	8.10.2013 - 16:07 [ показать ] 0
Статус: Offline Весельчак Регистрация: 9.08.13 Сообщений: 111	zubexkir Просто ахрененно ! Спасибо ,в закладки твои посты убрал , потом неспеша все прочту .
	[^]

alexx666	8.10.2013 - 16:10 [ показать ] 2

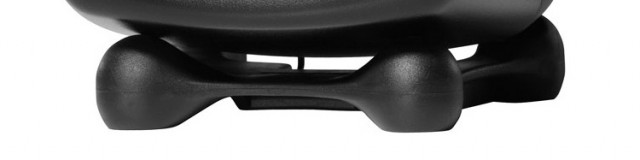

Статус: Offline 3.14здабол Регистрация: 12.06.08 Сообщений: 949	Плюсую, молодец. Почитал за усилок (перешел по ссылке-исходнику) вроде как серьезная штукенция получается. Извини, но не советовал бы я тебе на железные шпильки его садить, уж лучше бы на резиновые ножки посадил. Дело не в том что "стола не жалко" а в лишних звуках и вибрации. Не поленись, доделай качественно Ведь одна малая деталь будет портить всю малину. Если на ИБее покупаешь, то думаю сможешь найти вот такие штуки: Это сообщение отредактировал alexx666 - 8.10.2013 - 16:15
	[^]

Nerlim	8.10.2013 - 16:12 [ показать ] 0
Статус: Offline Шутник Регистрация: 23.09.13 Сообщений: 29	шпон буковый
	[^]

zubexkir

8.10.2013 - 16:17

Статус: Offline

Юморист

Регистрация: 13.01.13
Сообщений: 524

Цитата (alexx666 @ 8.10.2013 - 17:10)

Плюсую, молодец. Почитал за усилок (перешел по ссылке-исходнику) вроде как серьезная штукенция получается. Извини, но не советовал бы я тебе на железные шпильки его садить, уж лучше бы на резиновые ножки посадил. Дело не в том что "стола не жалко" а в лишних звуках и вибрации. Доделай качественно

Ведь одна малая деталь будет портить всю малину.

Вес каждой колонки килограмм по 10, стоит как монолит)). Мне кажется такой массы вполне достаточно что бы избавится от вибрации, к тому же жесткость конструкции просто с огромным запасом, в виду нескольких ребер внутри. А шипы имею регулировку винтовую по высоте, для удобства установка АС на плоскости

[^]

Tolstyj	8.10.2013 - 16:53 [ показать ] 4
Статус: Offline Юморист Регистрация: 18.12.12 Сообщений: 539	Шипы ставят когда АС должна устанавливаться на мягкий пол, типа ковролина, линолеума. При установке на твердую поверхность кроме шипов используют специальные металлические шайбы с углублениями под шип. Такая конструкция с одной стороны не дает поцарапать покрытие пола, а с другой стороны сохраняет преимущества установки на шипы. http://kiev.ko.slando.ua/obyavlenie/shipy-...to-ID6F2A5.html -- для примера
	[^]

~~SuperYago~~	8.10.2013 - 17:08 [ показать ] 2
Статус: Offline Весельчак Регистрация: 20.07.13 Сообщений: 159	Хочу только посоветовать ТС связаться с автором схемы и уточнить что отсутствие в схеме Rb, который защищает микросхему от сквозных токов при включении/выключении, и диодов, защищающих выходной каскад микросхемы от противо ЭДС нагрузки, это не ошибка. Ну и конечно литраж колонок не позволит слушать в приличном качестве больше 20 Вт на канал. Низкочастотники будут просто хлюпать при пятидесятке. Чуть улучшить положение можно убрав внутреннюю перегородку и накрыв высокочастотник алюминиевым колпаком. Это сообщение отредактировал SuperYago - 8.10.2013 - 17:20
	[^]

zubexkir

8.10.2013 - 17:25

Статус: Offline

Юморист

Регистрация: 13.01.13
Сообщений: 524

Цитата (SuperYago @ 8.10.2013 - 18:08)

Хочу только посоветовать ТС связаться с автором схемы и уточнить что отсутствие в схеме Rb, который защищает микросхему от сквозных токов при включении/выключении, и диодов, защищающих выходной каскад микросхемы от противо ЭДС нагрузки, это не ошибка. Ну и конечно литраж колонок не позволит слушать в приличном качестве больше 20 Вт на канал. Низкочастотники будут просто хлюпать при пятидесятке. Чуть улучшить положение можно убрав внутреннюю перегородку и накрыв высокочастотник алюминиевым колпаком, а также набив синтепоном.

Не мне , ничего не понимающего в схемах пытаться что то объяснить автору). Говорят это схема вылизана до идеала.
http://www.vegalab.ru/forum/showthread.php...…РѕРґ

Не совсем понятно насчет хлюпанья. Слабый динамик или усилитель. Используется вот такой НЧ динамик http://www.audiomania.ru/midbass/visaton/v..._w_170_s-8.html
Корпуса проклеены вот таким вот материалом http://www.audiomania.ru/damping_material/...g_material.html
который использовал для демпфирования саба http://www.yaplakal.com/forum2/topic558624.html?hl=
Для чего накрывать ВЧ динамик? Он же в полностью герметичном корпусе идет.
Собственно врубал полную громкость, все в порядке АС отыгрывает без проблем, но не люблю когда на уши давит такой звук, считаю комфортным максимум ватт 30 для себя)

Это сообщение отредактировал zubexkir - 8.10.2013 - 17:27

[^]

matsuda1	8.10.2013 - 17:45 [ показать ] 1
Статус: Offline Хохмач Регистрация: 16.08.12 Сообщений: 705	Помню старую темку и адские скрипичные ключи из 9000 дырочек :) Чего ж новый усилитель на лампах не собрал? Конструкция еще размашистей и моднее, звук специфичный. А то все операционники да импульсники...
	[^]

zubexkir

8.10.2013 - 17:56

Статус: Offline

Юморист

Регистрация: 13.01.13
Сообщений: 524

Цитата (matsuda1 @ 8.10.2013 - 18:45)

Помню старую темку и адские скрипичные ключи из 9000 дырочек :)

Это я тогда погорячился

Но тот усилитель я привел в порядок впоследствии
Сделал такие вот платки Линкоровских LM3886 “Аудиофилия” http://lincor-lib.narod.ru/Amps.htm и прибрался внутри, радиатором служит толстенное дно усилителя 300х300 мм

[^]

zubexkir

8.10.2013 - 18:00

Статус: Offline

Юморист

Регистрация: 13.01.13
Сообщений: 524

Цитата (matsuda1 @ 8.10.2013 - 18:45)

Помню старую темку и адские скрипичные ключи из 9000 дырочек :)
Чего ж новый усилитель на лампах не собрал? Конструкция еще размашистей и моднее, звук специфичный. А то все операционники да импульсники...

Лампы это больше на шаманство похоже, да еще и все навесом собирать- не осилю такое) Но микросхемы чередую с усилителями на дискрете , собираю сейчас такой http://forum.cxem.net/index.php?showtopic=84951

[^]

~~SuperYago~~

8.10.2013 - 20:03

Статус: Offline

Весельчак

Регистрация: 20.07.13
Сообщений: 159

Цитата (zubexkir @ 8.10.2013 - 18:25)

Цитата (SuperYago @ 8.10.2013 - 18:08)

высокочастотник алюминиевым колпаком, а также набив синтепоном.

Похоже вы в самом начале бесконечного и очень интересного пути. :) Для затравки скажу что "продвинутые" любители предпочитаю использовать эту LM в версии без схемы mute (есть такие), а неискаженная мощность колонок на низкой частоте зависит только от их объема (массы воздуха). Я тоже не професссионал в электронике, схемотехнике и прочей лабуде, но нам Гугль в помощь! Я потратил десятки тысяч на комплектуху на ручное изготовление усилителей и аккустики. И не собираюсь останавливаться. Следующая цель кубики Силантьева, которые упоминаются в отзывах на вашу предыдущую статью.

Это сообщение отредактировал SuperYago - 8.10.2013 - 20:05

[^]

~~Yanchik~~	8.10.2013 - 20:43 [ показать ] 3
Статус: Offline Хохмач Регистрация: 8.12.12 Сообщений: 787	Посмотрел цены на запчасти и как-бы ох*ел: трансформатор 1000-2300р резистор 750-1300 удлинитель для резистора мет.палочка 360 корпус 4900-5100р это набор для работников газпрома? Это же всё китайское
	[^]

zubexkir

8.10.2013 - 20:56

Статус: Offline

Юморист

Регистрация: 13.01.13
Сообщений: 524

Цитата (Yanchik @ 8.10.2013 - 21:43)

Посмотрел цены на запчасти и как-бы ох*ел:
трансформатор 1000-2300р
резистор 750-1300
удлинитель для резистора мет.палочка 360
корпус 4900-5100р

это набор для работников газпрома? Это же всё китайское

Сейчас время такое что все производства в том числе и мировых брендов переносятся в Китай, выгодно это, поэтому Китай это не всегда показатель низкого качества.

А то что цены у него такие, так тут ведь кому что как говорится, дорого и сразу получаешь все. Либо как я , долго и своими руками все изготавливаешь зато дешево + удовольствие ))

Добавлено в 20:59

Цитата (SuperYago @ 8.10.2013 - 21:03)

Следующая цель кубики Силантьева, которые упоминаются в отзывах на вашу предыдущую статью.

Мне попадались раньше лишь кубики Салтыкова на технических форумах )

Это сообщение отредактировал zubexkir - 8.10.2013 - 21:01

[^]

~~Yanchik~~	8.10.2013 - 21:02 [ показать ] 0
Статус: Offline Хохмач Регистрация: 8.12.12 Сообщений: 787	Набор усилителя за 4 т.р. я бы всё-таки взял. Есть сгоревший усилок пионер надо ему замену получше
	[^]

Спиридон	8.10.2013 - 21:05 [ показать ] 15
Статус: Offline Poff Регистрация: 7.04.06 Сообщений: 4161	Руки правильные! Ну и потролить..
	[^]
