Стереоусилитель своими руками, 2х60W (35 фото)


Страницы: (9) 1 [2] 3 4 ... Последняя »	[ ОТВЕТИТЬ ] [ НОВАЯ ТЕМА ]

zubexkir	6.02.2013 - 18:26 [ показать ] 2
Статус: Offline Юморист Регистрация: 13.01.13 Сообщений: 524	Подключив каждый на месте проверил их работоспособность, очень удивился что все заработало, пусть долго но спаял верно
	[^]

zubexkir	6.02.2013 - 18:27 [ показать ] 3
Статус: Offline Юморист Регистрация: 13.01.13 Сообщений: 524	Нашел вот такой блок питания от сгоревшего внешнего привода HDD , как раз питания +5 и +12 для светодиодов и светодиодной ленты подсветки. Как знал что пригодится в будущем))
	[^]

zubexkir	6.02.2013 - 18:29 [ показать ] 4

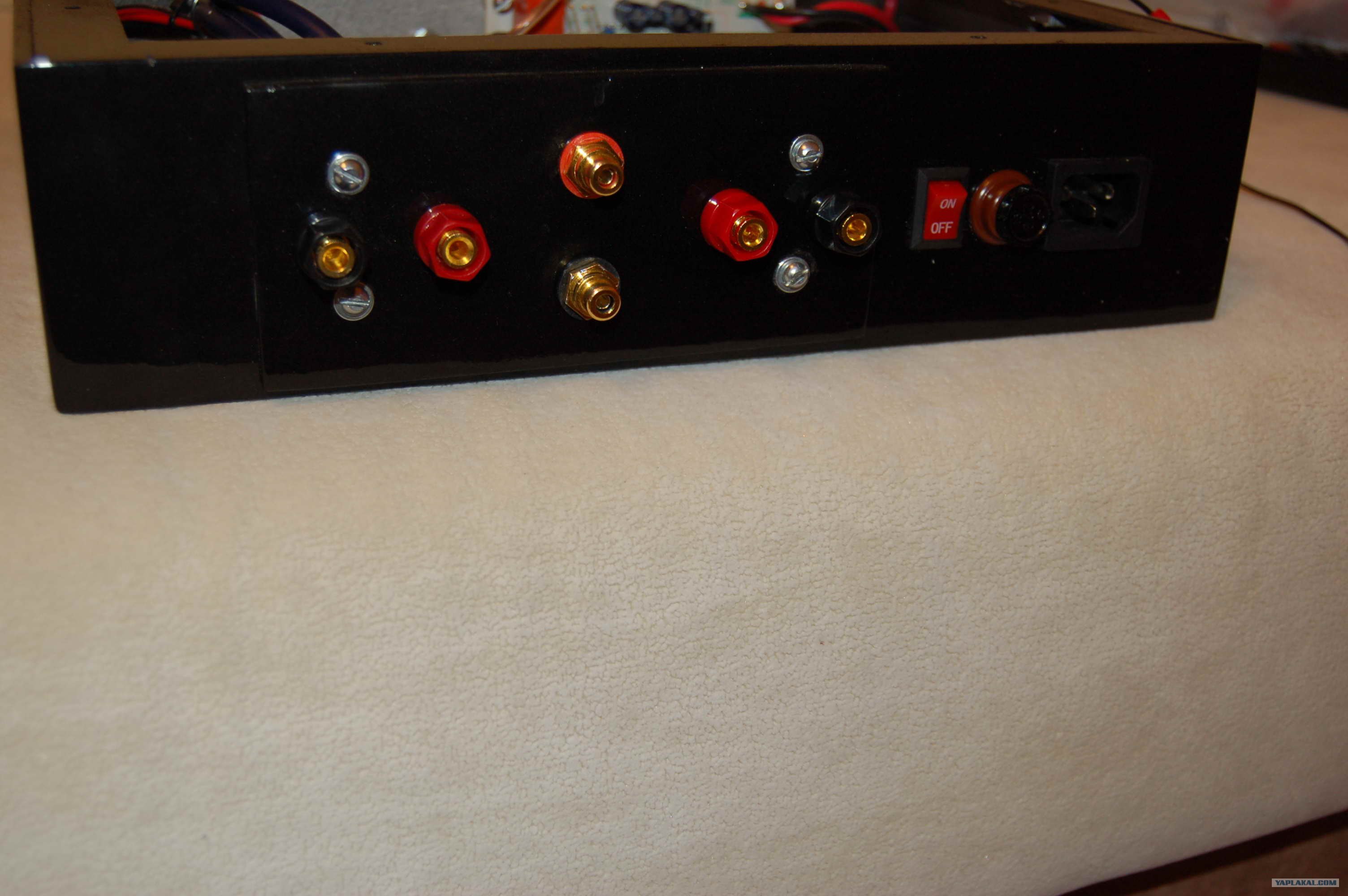

Статус: Offline Юморист Регистрация: 13.01.13 Сообщений: 524	Начинаю собирать, близится ночь работаю по стахановски не обращая внимая на усталость собираю все в корпус . Устанавливаю комутацию на заднюю панель
	[^]

zubexkir	6.02.2013 - 18:31 [ показать ] 5
Статус: Offline Юморист Регистрация: 13.01.13 Сообщений: 524	Ну и начинка конечно же, микросхемы закрепляю к радиаторам через пластинки слюда и термопасту( там вроде как минус выходит надо изолировать) Также устанавливаю блок защиты акустики от постоянного напряжения и что хорошо этот блок еще задержку в 3 сек дает при включении усилителя. Опять же умные люди на форумах посоветовали "чайнику" ) Добавлено в 18:33 Ну а дальше было прослушивание, радости моей не было предела)) Все таки первенец да еще и с хорошим звучанием
	[^]

zubexkir	6.02.2013 - 18:34 [ показать ] 2

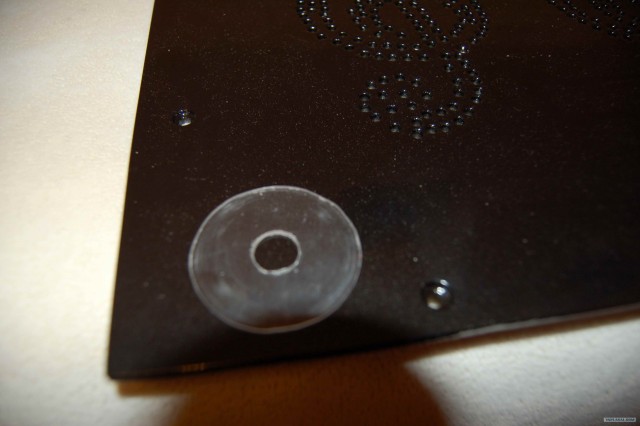

Статус: Offline Юморист Регистрация: 13.01.13 Сообщений: 524	Начинаем наводить красототу . под ручку регулятора громкости вырезаю шайбу из оргстелка для равномерного рассеивания света
	[^]

Banterker	6.02.2013 - 18:34 [ показать ] 3
Статус: Offline Шутник Регистрация: 4.11.12 Сообщений: 25	сорииии... Это сообщение отредактировал Banterker - 6.02.2013 - 18:34
	[^]

zubexkir	6.02.2013 - 18:35 [ показать ] 18
Статус: Offline Юморист Регистрация: 13.01.13 Сообщений: 524	Да все таки черный цвет корпуса смотрится нарядно, но и пыль на нем видно хорошо. Под крышку закрепляю светодиодную ленту и проверяю свечение
	[^]

zubexkir	6.02.2013 - 18:36 [ показать ] 12
Статус: Offline Юморист Регистрация: 13.01.13 Сообщений: 524	Ну и вид в темноте У меня все! Можете пинать. Крышку не прикручивал пока что , болты нужны кончились((. При работе в течении часа на макс громкости радиаторы были при температуре 40-50 градусов. Так что от принудительного охлаждения отказался Это сообщение отредактировал zubexkir - 6.02.2013 - 18:37
	[^]

kdy	6.02.2013 - 18:37 [ показать ] 9
Статус: Offline Ярила Регистрация: 27.01.12 Сообщений: 1533	Пинать, вроде, не за что. Красота! Да к тому же и первенец! Блок питания без стабилизатора? На фото только транс, мост и балластные кондёры. Непонятная плата в левом углу на фото № 29 – он? Конструкция шасси очень спорная. Школьный треугольник срочно выкидывай! У него точность никакая! Я такой использую для небольших деталей. Это сообщение отредактировал kdy - 6.02.2013 - 18:39
	[^]

blow05	6.02.2013 - 18:38 [ показать ] 24
Статус: Offline Моргенмуффель Регистрация: 10.12.10 Сообщений: 7469	Не, за прямые руки конечно зелень. Только я ожидал большего внимания именно электронной части, т.к. это как по мне - более сложная задача, а корпус накрайняк можно и от старого усилка взять Это сообщение отредактировал blow05 - 6.02.2013 - 18:39
	[^]

Werty162	6.02.2013 - 18:39 [ показать ] 1
Статус: Offline Хохмач Регистрация: 4.02.13 Сообщений: 781	нормально работает от импульсного бп? на какой микросхеме основан усилитель? теме зеленка за прямые руки
	[^]

xAlfax	6.02.2013 - 18:39 [ показать ] 4
Статус: Offline ...Ёпта! Регистрация: 1.10.12 Сообщений: 5598	Ну молодец... ну красава... я вообще ничего не понимаю в микросхемах.... дом построить или машину починить да... а электрика... Что.то я распизделся... короче класс... крестиков тебе за прямые руки!!!
	[^]

Рэндел

6.02.2013 - 18:40

Статус: Offline

Весельчак

Регистрация: 27.10.12
Сообщений: 131

Цитата (kdy @ 6.02.2013 - 19:37)

Блок питания без стабилизатора? На фото только транс, мост и балластные кондёры. Непонятная плата в левом углу на фото № 29 – он?
Конструкция шасси очень спорная.
Школьный треугольник срочно выкидывай! У него точность никакая!
Я такой использую для небольших деталей.

При хороших кондерах, стаб не нужен. Главное в клиппинг усь не гнать.

[^]

zubexkir	6.02.2013 - 18:41 [ показать ] 6
Статус: Offline Юморист Регистрация: 13.01.13 Сообщений: 524	Усилитель работает от тора трансформатора, импульсник для подсветки лишь. Понижать напряжение 25В до 12 для светодиодной ленты я не умею) Вот и взял дополнительный блок поставил Добавлено в 18:42 Конденсаторы мне сказали по 20 000 мкф в плечо ставить... Своего мнения не имею , но надеюсь что этого достаточно будет
	[^]

~~UstasAlex~~	6.02.2013 - 18:42 [ показать ] 1
Статус: Offline Похухоль Регистрация: 29.06.11 Сообщений: 0	главное чтоб самому нравилось, остальное пох. По опыту могу сказать неочень получаются на тдашках усилки. Зеленуху в тебя кинул
	[^]

Рэндел

6.02.2013 - 18:43

Статус: Offline

Весельчак

Регистрация: 27.10.12
Сообщений: 131

ТС, сделано добротно, сам в далеком 2004 такую юзал. Разводка тоже. Импульсник, все_же советую заэкранить. При таком корпусе, рекомендую ланзар спаять. Ну и зелень эссно

Добавлено в 18:44

Цитата (zubexkir @ 6.02.2013 - 19:41)

Усилитель работает от тора трансформатора, импульсник для подсветки лишь. Понижать напряжение 25В до 12 для светодиодной ленты я не умею) Вот и взял дополнительный блок поставил

Добавлено в 18:42
Конденсаторы мне сказали по 20 000 мкф в плечо ставить... Своего мнения не имею , но надеюсь что этого достаточно будет

Это даже много. Расчетная емкость 3 000 на 1 ампер с головой.

[^]

DesantUA	6.02.2013 - 18:45 [ показать ] 2
Статус: Offline Приколист Регистрация: 6.06.12 Сообщений: 282	ещё бы схему...
	[^]

zubexkir

6.02.2013 - 18:45

Статус: Offline

Юморист

Регистрация: 13.01.13
Сообщений: 524

Цитата (UstasAlex @ 6.02.2013 - 19:42)

главное чтоб самому нравилось, остальное пох. По опыту могу сказать неочень получаются на тдашках усилки. Зеленуху в тебя кинул

Я конечно походу поиска информации читал что серьезные люди собирают на транзисторах, но там такие схемы что мама не горюй)) А тут всего лишь 10 деталек

[^]

kdy

6.02.2013 - 18:45

Статус: Offline

Ярила

Регистрация: 27.01.12
Сообщений: 1533

Рэндел

Цитата

При хороших кондерах, стаб не нужен. Главное в клиппинг усь не гнать.

Априорно! По мне, не помешал бы.

[^]

~~BiteOfSnake~~	6.02.2013 - 18:45 [ показать ] 0
Статус: Offline White forever Регистрация: 25.09.12 Сообщений: 0	Отлично. Подсветка все же лишняя. Я маньяк - все светодиоды на всем залепил (монитор, ПК, ноут, телевизор), а в машине на магнитолке - вообще шторка. Ну не люблю я эти световые помехи...
	[^]

yus	6.02.2013 - 18:46 [ показать ] 5
Статус: Offline Jedem das Seine Регистрация: 6.08.08 Сообщений: 2230	какая бы говенная TDA-шка не была, до конца качество звука убивает не стабилизированный БП. По своему опыту. ИМХО
	[^]

zubexkir

6.02.2013 - 18:46

Статус: Offline

Юморист

Регистрация: 13.01.13
Сообщений: 524

Цитата (DesantUA @ 6.02.2013 - 19:45)

ещё бы схему...

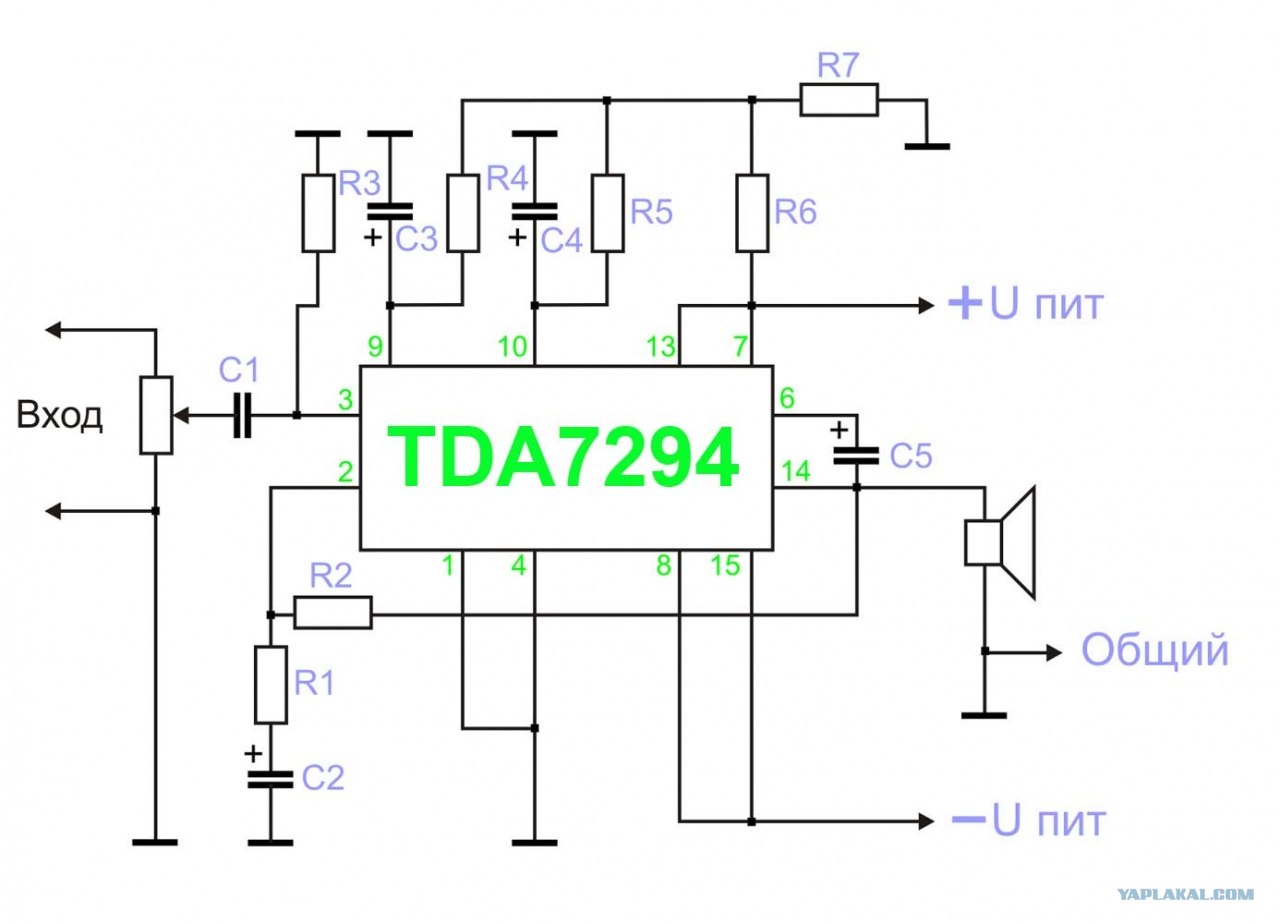

Вот схема

[^]

Рэндел

6.02.2013 - 18:46

Статус: Offline

Весельчак

Регистрация: 27.10.12
Сообщений: 131

Цитата (Рэндел @ 6.02.2013 - 19:40)

Цитата (kdy @ 6.02.2013 - 19:37)

При хороших кондерах, стаб не нужен. Главное в клиппинг усь не гнать.

А чё минусим ? Обоснуйте плиз.

[^]

zubexkir

6.02.2013 - 18:46

Статус: Offline

Юморист

Регистрация: 13.01.13
Сообщений: 524

Цитата (DesantUA @ 6.02.2013 - 19:45)

ещё бы схему...

Вот еще так

[^]

kdy

6.02.2013 - 18:49

Статус: Offline

Ярила

Регистрация: 27.01.12
Сообщений: 1533

zubexkir

Цитата

Вот схема

Это - печатная плата.

Рэндел

Цитата

А чё минусим ? Обоснуйте плиз.

Это не я.. Наоборот, ждал твоего пояснения

[^]
