Качер Бровина, Еще одна безумная идея

не больше 300 мА

да составной, т.к. 2,2кОм не было в наличии

Точно, ошибся)

Всегда мечтал

Я однажды в детстве вытащил из советских круглых батареек два графитовых стержня, припаял их к проводу с вилкой на конце и положил подальше. А потом, включив вилку в розетку, взял их двумя пассатижами и начал сводить. Когда ебанула вольтова дуга, зрение вернулось минут через 10. Было очень и очень эффектно, но практического смысла - никакого.
Вот я и любопытствую, что это в практическом смысле? А Вы мне показываете картинку, где разряд ебашит во все стороны. И всё-таки в практическом смысле этот "Качер Бровина" как-то можно использовать, что он даёт?

Качер - просто демонстрационное пособие. Катушка тесла (по сути - резонансный трансформатор) имеет практическое применение как высоковольтный источник питания - например для питания рентгеновских трубок. Только выглядит она там по другому. Еще катушки используются для шоу - на флае ребята серьезно заморачиваются.

Иванычъ, теперь всё ясно, спасибо.

Качер Бровина - обычный фейк псевдоизобретателя, таких в те годы было море, в поисках вечных двигателей, от резонанса Мельниченко до сегодняшних Капанадзе и прочей лабуды
Обычный генератор, генерирующий за счет обратной связи создаваемой благодаря нижнему выводу катушки и резистору на 150 ом от базы на общий провод. Причем, к этому резистору предъявляются два противоположных требования - с одной стороны, его сопротивление должно быть достаточно большим, чтобы создавать необходимую положительную обратную связь, с другой, минимально возможной для максимальной мощности (не путать с напряжением) высокого напряжения на вторичке и исключения пробоя перехода база-эмиттер. Вобщем, хрень

Это зародыш трансформатора Теслы - и не более. Чтобы он стал настоящим, пусть и маленьким теслой, нужно настроить ОБЕ обмотки в резонанс и переделать обратную связь для самовозбуждения по другому, чтобы действительно резко повысить и мощность и напряжение на высоковольтном конце. Вот это будет игрушка...

Это сообщение отредактировал Spartakello - 1.05.2012 - 15:40

Есть у меня задумка собрать Теслу, но это очень трудоёмко и дороговато будет, одни только МОТы стоят по 2-3т.р. А еще нужны кондеры, которые фиг где найдешь...головняков много.
А по теме скажу еще то, что мой одногруппник защищал диплом в ВУЗе именно по Тесла, собрал её, стримеры были около 1 метра, зрелище завораживающее)

Конденсатор должен быть электролитическим (а на схеме - нет) и вольт на 20 хотя бы. А так любопытно, зелень.

Это сообщение отредактировал dimabaks - 1.05.2012 - 15:41

де жа вю бля...
17 лет, радиотехнический кружок

Пока гуглил одно, вылезло другое.

Знатоки, а что скажете насчёт "Генератора Капанадзе"?

AntiMaT, хм 6 Вт , а как сильно горит люминесцентная лампочка, на глаз?

"Лейденскую банку" сначала тоже ни кто не заценил... А теперь вотонокак.
Из таких приколюшек и рождается будущее науки..

на 2.2 продаются в любом магазине радиоэлектроники.

это ж ЛЮСТРА ЧИЖЕВСКОГО !!!
в конце 90 х. была распространена по магазинам и интернетам.
преобразовывала воздух в комнате, где висела из О2 в ОЗ, то есть обогащала кислород , и благотворно влияла на здоровье.
но так всё И затихло с окончательным распадом всех НИИ...

Это сообщение отредактировал катран - 1.05.2012 - 17:06

катран Нет это не люстра Чижевского. В люстре Чижевского - постоянный ток на выходе.

Иванычъ
что это меняет ?

смысл люстры Чижевского в выделении отрицательных ионов.
Качер дает переменный ток

Есть небольшие девайсы гнобяшие комаров, тока щелкают противно когда комар попадает.
продаються тута ну или в любом другом месте, можно и самим смастерить схема тута

Любопытный девайс... а кстати тт не так уж и дорого выйдет, потихоньку можно собрать, мы их в институте помню налепили кучу - у нас профессор на них помешан был

Нормальная игрушка, делал пару месяцев назад. себестоимость рублей 20 (покупал только транзистор)

еще

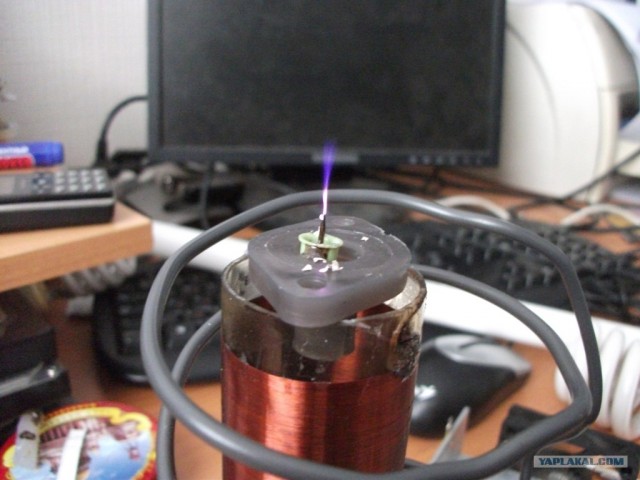

Это очень простое и забавное радиотехническое устройство. Маленькая катушка Теслы на одном транзисторе или качер Бровина. В катушке Тесла на первичную обмотку подается очень высокое переменное напряжение высокой частоты, а в качере первичную обмотку питает коллекторный ток транзистора. Именно Бровин выяснил, что при такой схеме генератора на коллекторе возникает высокое напряжение и открыл новый способ управления транзистором и назвал это устройство - КАЧЕР, что означает качатель реактивности. Качер представляет собой высокочастотный генератор высокого напряжения вследствие чего на терминале можно увидеть так называемый коронный разряд. Также вокруг него возникает довольно сильное электромагнитное поле способное оказывать влияние на радиоприемники мобильные телефоны особенно сенсорные и прочую электронику. Поэтому на фото работающего качера крупным планом заметны полосы. Именно эти устройством Тесла пытался передавать энергию на расстояние, получилось ли у него это неизвестно. Сейчас другого применения как игрушка не нашлось.
При сборке и использовании соблюдайте осторожность! Может убить током!
