Интересное место, Вы любите интересные места? Я да!

Кстати, насчёт радара и я ступил. Вот нашел немножко инфы из старого журнала :

«Наука и человечество» 1968 год

«ОРБИТА» В ДЕЙСТВИИ

В канун пятидесятилетия Великой Октябрьской социалистической революции вошла в строй сеть станций «Орбита», предназначенных для приема телевизионных программ, передаваемых через спутники связи «Молния-1».
В отдаленных районах Советского Союза — в Магаданской области, на Камчатке, на Сахалине, в Якутии, в Сибири, на Крайнем Севере, в Средней Азии — сооружено более 20 станций, оснащенных современным оборудованием для телевизионной, радиотелефонной, радиотелеграфной и других видов связи. Центральное телевидение получило огромную дополнительную аудиторию — свыше 20 миллионов зрителей. Сеть станций «Орбита» работает следующим образом. Наземная передающая станция мощностью несколько киловатт, оснащенная большой антенной с параболическим зеркалом, излучает сигнал на спутник «Молния». Бортовое оборудование спутника принимает его, усиливает и ретранслирует на наземные пункты «Орбиты». Высокое качество передачи из космоса достигается за счет использования на спутнике направленной бортовой антенны, ориентированной на Землю, и бортового передатчика. Его мощность превышает мощность передатчиков всех существующих спутников связи. Высокая эллиптическая орбита спутников «Молния-1» позволяет облучать наземные станции на территории Советского Союза в течение 8-10 часов из 12 часов полного периода обращения спутника вокруг Земли.
Станция «Орбита» расположена в круглом здании, которое служит и основанием для параболической антенны диаметром 12 м (фокусное расстояние — 3 м). Антенна находит спутник и постоянно «сопровождает» его. Для этого она оснащена следящим устройством и автоматической или полуавтоматической системой управления. В центральном зале станции размещается приемная аппаратура, аппаратура наведения и пульт соединительной пинии. Вокруг зала имеются помещения для систем вентиляции и кондиционирования воздуха, электроприводы и другое оборудование. Конструкторы учитывали суровые климатические условия, в которых придется действовать наземным станциям «Орбита». Эти станции могут работать при скорости ветра до 23 м в секунду и в диапазоне температур от +50 до -50° Цельсия. Антенны «Орбиты» достаточно удобны в эксплуатации и надежны.
Советские связисты создали для станций «Орбита» высокочувствительные приемные устройства, способные принимать радиосигналы со спутника-ретранслятора на фоне шумов, создаваемых радиоизлучениями Земли, Луны, Солнца и галактических источников. Приемный комплекс станции оснащен аппаратурой для контроля работоспособности всего комплекса.
Для ретрансляции телевизионных передач был использован импульсный метод звукового сопровождения, не требующий расширения полосы частот радиоканала. Станции «Орбита» соединены с местными телецентрами кабельными линиями для передачи сигналов изображения и звукового сопровождения. Оригинальная система обработки телевизионного сигнала, созданная для «Орбиты», позволяет снизить шумы в 2-4 раза. Система космического телевидения будет в дальнейшем совершенствоваться, а сеть наземных станций расширяться.

Еще корабль был такой - "Космонавт Юрий Гагарин". На нем тоже такие антенны были. Так же попилили и увезли в том же направлении. В Роскосмосе вроде задумываются о новых кораблях. Может быть, увидим еще

Да-да... Мы вот как раз под Якутией, в Амурской области...

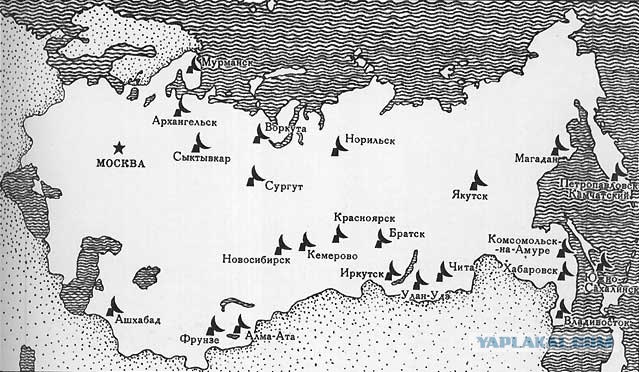

Вот ещё карта дислокации этих антенн :

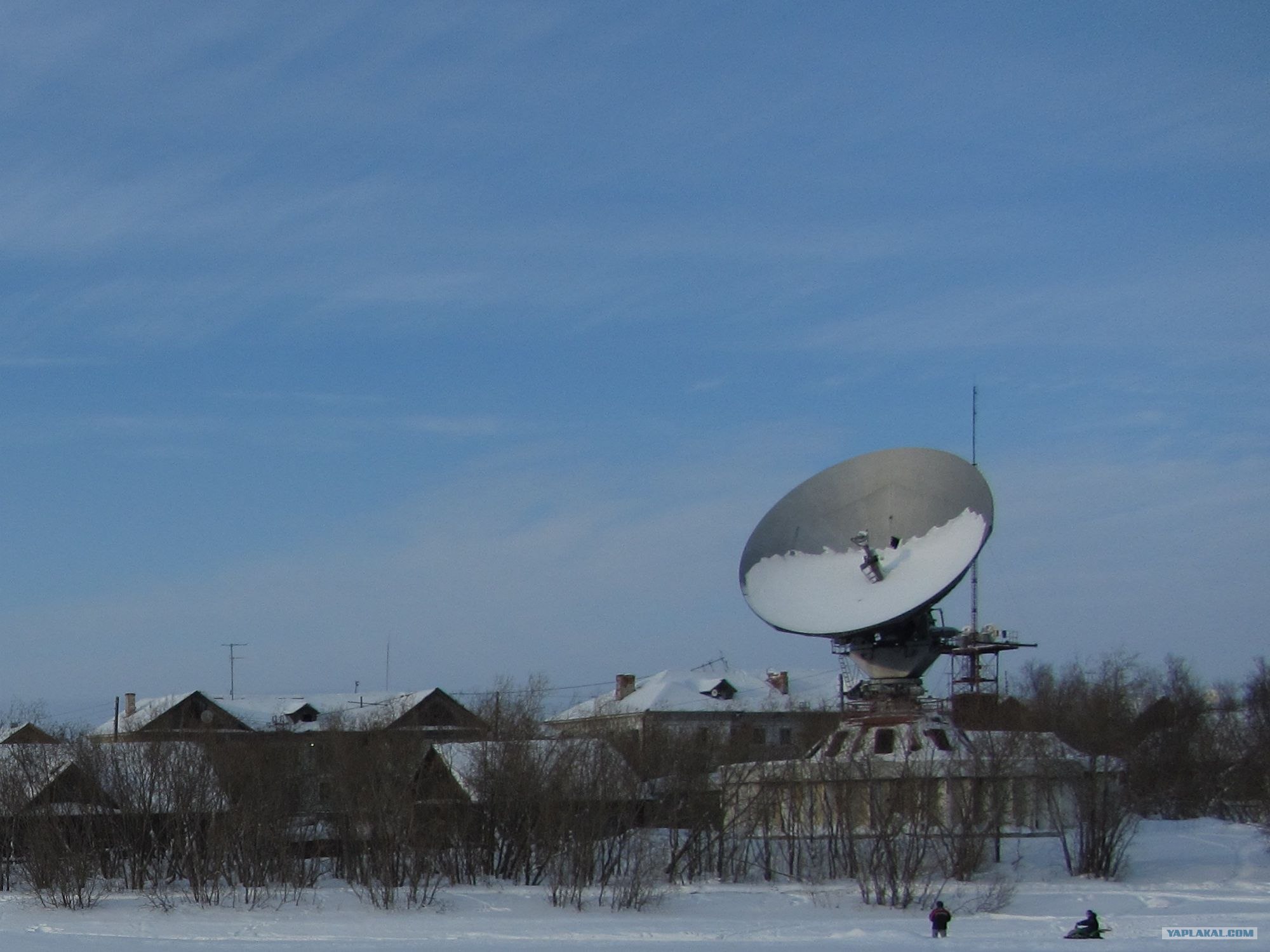

у нас в Воркуте

в 20 километрах от Певека (ЧАО) такая стоит... Вроде говорят ниразу не работала.

Каждый день по пути на работу кучу таких проезжаю, работающих (судя по разному направлению и наклону). На карте мелкие, "вживую" - впечатляющие.
Кому интересно - поелозить картой вверх-вниз можно тут.

Добавлено в 08:30
По запросу "антенны щелково-7" попал на сайт, из которого понятно, что это.

Командно - измерительный комплекс (КИК), предназначенный для управления удаленно летящими космическими аппаратами (КА) и контроля их движения и состояния, является одной из составных и неотъемлемых составных частей отечественной космонавтики.
Появление КИК было предопределено развитием ракетной техники и приближением её возможностей к достижению ракетоносителем (РН) с неким полезным грузом первой космической скорости и вывода этого груза на орбиту вокруг Земли.

жмак

какие-то пейзажи как из стар гейт

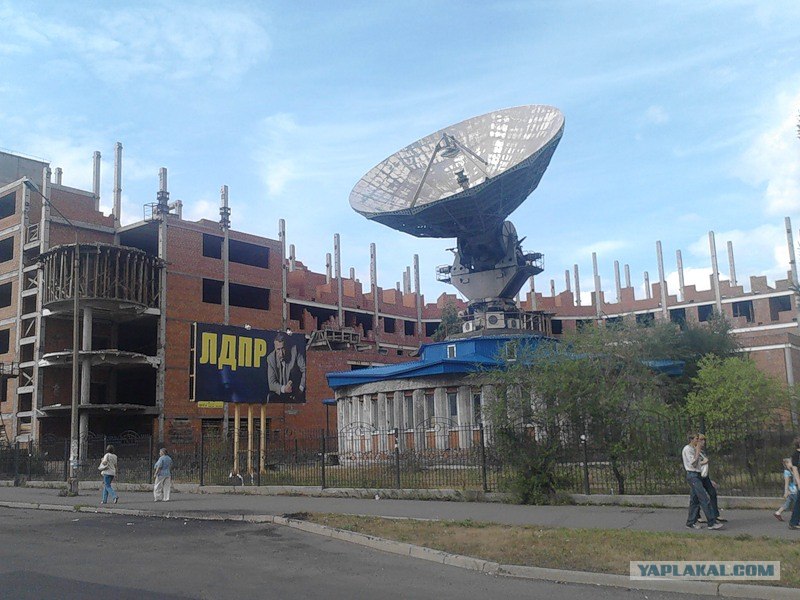

В Братске!

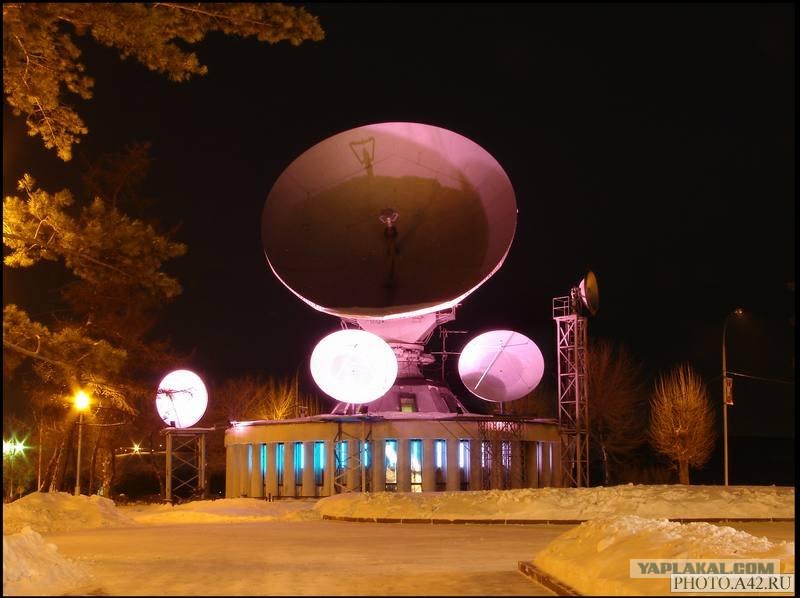

В Кемерово

А у меня отец как раз и занимался разработкой этих антенн. Поэтому название "Орбита" знакомо с детства. В НИИРадио. Теперь это НПО "Радио" - все развалено, молодежи практически нет, одни старики, радиотехнический полигон порезали на дачные участки.

Первые фото напомнили место службы
Добавлю от себя несколько фото

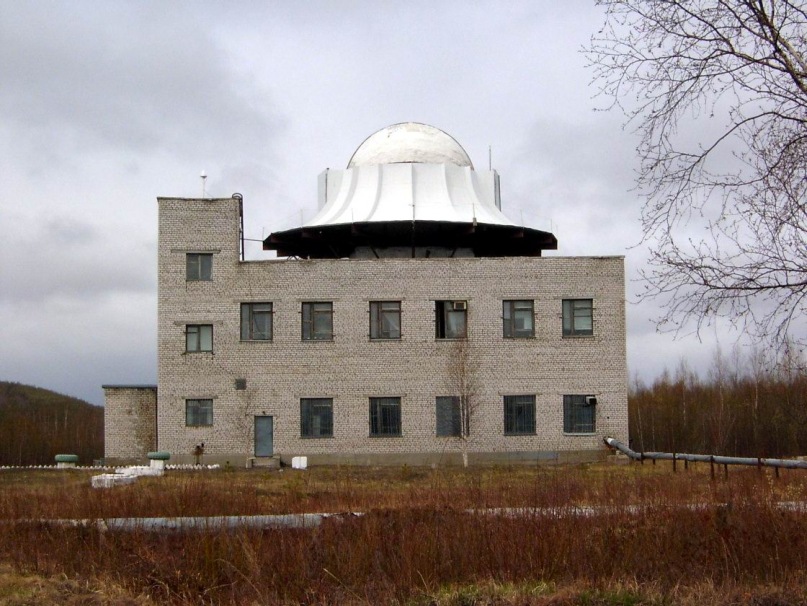

Вторая

третья

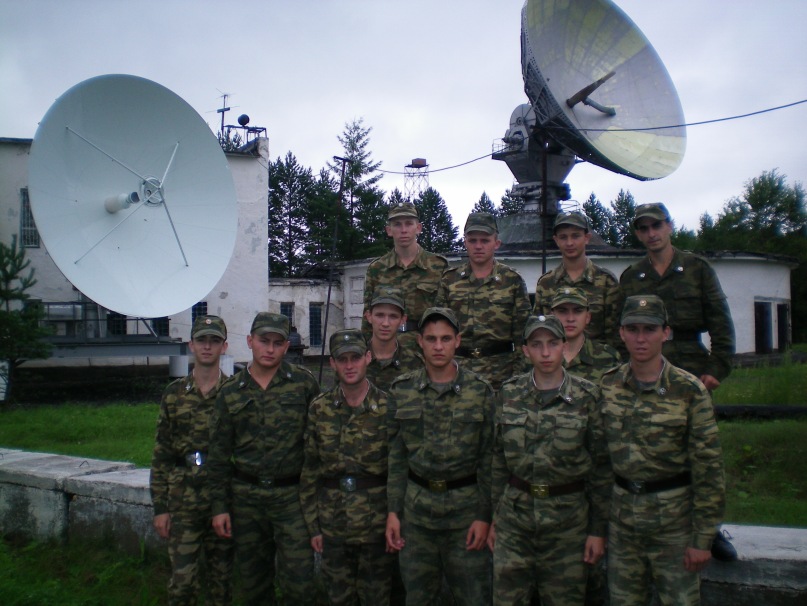

Четвертая. Собственно я, и сослуживцы

Это сообщение отредактировал Константиныч - 18.04.2012 - 09:28

Помню маленьким видел такую штуку в Евпатории. Антенна дальней космической связи ("Плутон" по моему) Когда она поворачивалась на барбете слышно было в радиусе 2-х км. А издалека было видно, как во время сеанса радиосвязи вспыхивали пролетавшие над зеркалом антенны чайки.

Это заброшенная обсерватория что ли?
Тема классная! Зелень однозначно!

Под городом "Калязин" что-то вроде такой же стоит. Далеко от дороги по которой туда едешь, но всё равно огромная. Жаль фото нет.

Больше похожи на части РВСН или Космичеких Войск


Это сообщение отредактировал Константиныч - 18.04.2012 - 10:38

Дедушка явно был старой закалки))) а объект очень похож на военный

В Кемерово тоже есть похожая тарелка=)

Не путайте приёмные антенны и комплексы подъёма.

у нас тож такая есть)) казахстан, актау.

Был и я там 7 лет тому.
Это поселок Витино (Сакский район в 18 км от Евпатории, Крым) Национальный центр управления и испытания космических средств.

Первым рабочим днем Центра стало 4 октября 1957 года, день, когда Земля получила сигнал со своего первого искусственного спутника. 12 апреля 1961 года из Евпатории обеспечивали радиосвязь с первым космонавтом Юрием Гагариным. Свой последний день рождения 9 марта 1968 года Юрий Алексеевич отпраздновал в Евпатории, а 27 марта произошла катастрофа, и он погиб. Гагарин был первым человеком, увидевшим Землю из космоса. Вслед за ним в космосе побывали 430 человек, 17 из них – украинцы (и это до Л.Каденюка — прим. web-администратора).

Когда освоение космоса только начиналось, траектории полетов космических аппаратов рассчитывали и чертили на специальных планшетах, похожих на контурные карты, а первые электронные носители информации напоминали 50-литровый термос. Данных в таком "термосе" помещалось меньше, чем на современной дискете. В главном информационном зале Центра управления полетами слышно лишь тихое жужжание процессоров. Этот зал не предназначен для постоянной работы. Он – лишь часть информационно-аналитической системы и обеспечивает контроль за исполнением технологического цикла управления космическими аппаратами. На большом цветном экране размеренно движутся по заданным траекториям российский космический аппарат и украинские спутники "Сич 1М" и "Микроспутник", выведенные на орбиту 24 декабря прошлого года. Маленький да удаленький "Микроспутник" предназначен для съемки участков поверхности Земли в видимом диапазоне. Весит это чудо техники всего 66 килограммов, и в зачекованном (сложенном) положении запросто уместится в стандартную клетчатую сумку украинского "челнока". Летает же микроспутник на высоте 630-650 километров и со скоростью 256 Кбит/с передает данные съемки на Землю. При этом космические аппараты "Сич 1М" и "Микроспутник" решают очень земные проблемы: контролируют состояние растительного покрова, уровень грунтовых вод, загрязнение атмосферы и вод Мирового океана, образование циклонов, штормов, выявляют районы, перспективные для рыбного промысла, прокладывают маршруты для судов во льдах и, конечно, незаменимы в картографии.

До 1979 года Центр управления и испытаний космических средств именовался Центром дальней космической связи, и его техническую основу составлял космический радиотехнический комплекс "Плутон", оснащенный уникальными, не имеющими мировых аналогов, антеннами. Этот комплекс в предельно сжатые сроки соорудили из того, что было. Восемь "тарелок" диаметром по 16 метров каждая разместили на корпусе подводной лодки, укрепленном на ферме железнодорожного моста. Эффективная площадь антенны – 1000 квадратных метров, она предназначена для управления автоматическими межпланетными космическими аппаратами и приема научной информации с них. Отсюда управляли первой в мире автоматической межпланетной станцией "Венера-1". Впоследствии был запущен целый ряд космических аппаратов серий "Луна", "Марс", "Венера", с помощью которых отрабатывались вопросы динамики полетов и посадки на планеты Солнечной системы, проводились изучение атмосферы планет, передача информации. В прошлом "Плутона" - и посадка спускаемого аппарата на Луну, и доставка на Землю лунного грунта автоматической станцией "Луна-4". Комплекс "Плутон" работает и сейчас.

Радиотехнический комплекс "МА-9МКТМ-4" неофициально прозвали "Ромашкой" из-за четырех параболических "тарелок", расположенных, как лепестки у цветка. А вот командно-измерительная система управления космическими аппаратами дальнего и ближнего космоса вполне официально называется "Калина", наверное, из-за внешнего сходства с гроздью ягод.

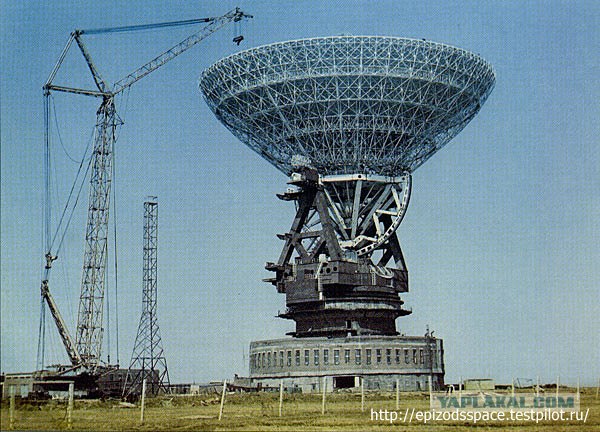

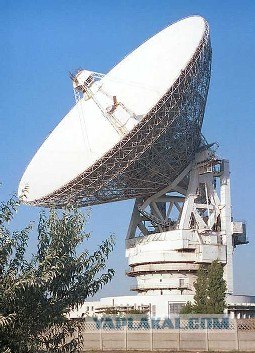

Гордость Центра называется неброско – РТ-70. Эта уникальная антенна - национальное достояние Украины. Причем достояние огромное. Высота радиоастрономического телескопа - 86,36 метра, диаметр зеркала антенны - 70 метров – почти как футбольное поле! При этом антенна полноповоротная, а вес ее подвижной части более пяти тысяч тонн. Удивительно, но точность наведения такой громадины – 10 угловых секунд, то есть меньше миллиметра. Строили РТ-70 всем Союзом в течение пяти лет – с 1973 по 1978 год. На шестиметровую глубину забили 1004 сваи, а листы для "тарелки" раскладывали на земле ночью, чтобы избежать перепада температур. Предусмотрели все: антенна выдержит мощное землетрясение и ураганный ветер. Когда строительство радиотелескопа заканчивалось, по Крыму прошелся сильный смерч. Ветром сорвало монтировавший антенну специальный кран, тоже, кстати, немаленький. Кран доехал до конца рельсов и рухнул на котельную, с тех пор комплекс РТ-70 работает обходится без нее. Но не стихия стала самой большой угрозой существованию уникального радиотелескопа. После развала Советского Союза финансирование космической отрасли прекратилось. Уникальный научный комплекс мог запросто превратиться в металлолом, что и случилось с аналогом РТ-70 в Уссурийске. Украинскую антенну спасла международная программа по изучению космоса "Гранат". Космическую обсерваторию "Гранат" запустили в 1989 году. Она была рассчитана на один год, но летал аппарат целых восемь лет, финансовая подпитка шла, благодаря чему РТ-70 остался в рабочем состоянии. Антенна используется для связи с межпланетными космическими аппаратами и в решении прикладных задач радиоастрономии, например, локации объектов Солнечной системы по программам "Космический мусор" и "Астероидная опасность".

Такое уж человек существо, что без отходов обойтись не может. Куда доберется, там и намусорит. Даже на Земной орбите уже столько мусора летает, что для запуска космических аппаратов нужно свободное "окно" искать. Вот при помощи РТ-70 и определяют, куда можно "вешать" спутник, а куда нельзя из-за опасности столкновения с космическим мусором. Если бы в космосе летали только отработанные ступени ракет, отжившие свой век спутники и отходы с космических аппаратов, это бы еще ничего. Но межзвездное пространство бороздят и кометы с астероидами. Эти космические объекты так и норовят до паники испугать землян, чтобы они в срочном порядке объявили очередной конец света, а также сняли о нем художественный фильм. В последнее время все чаще можно услышать о необходимости определения орбит комет и астероидов, которые могут приблизиться к Земле на опасное расстояние. В международной программе "Астероидная опасность" задействована и украинская антенна РТ-70. Она облучает астероид, а отраженный сигнал ловит сеть антенн, разбросанных по всему миру. Это позволяет с высокой точностью определить траекторию движения космического объекта и вероятность ее пересечения с траекторией Земли. А так как астероидов летает очень много, то ученые работают с теми "космическими странниками", которые периодически возвращаются в Солнечную систему. С помощью радиотелескопа РТ-70 дважды отправляли послания внеземным цивилизациям, в 2001 году - в созвездие Девы, в 2003-м – в Большую Медведицу. Дети-участники Школы-конференции "Здравствуй, галактика!" очень старались. Правда, учитывая, что до созвездия Девы сигнал идет 70 лет, а до Большой Медведицы – 49, ответа могут дождаться разве что их дети, а то и внуки. Но приобщиться к космическим исследованиям все равно приятно!

Вся территория Центра – несколько гектаров – обнесена забором с колючей проволокой, на улице и в зданиях немноголюдно. Третья площадка, на которой расположена антенна РТ-70, находится в нескольких минутах езды от Центра. Когда-то на антенну РТ-70 работала целая военная часть, а сейчас – только 20 человек осталось. Да и нет необходимости в большом штате сотрудников: развитие компьютерной техники упразднило громоздкие и многолюдные вычислительные центры. В коридоре гулко раздаются шаги. Под ногами – пустота и тянущиеся к антенне кабели. Вдруг откуда ни возьмись появляется рыжий пушистый кот. Впрочем, здесь, в царстве техники и технологий, это не просто "усатый-полосатый", а лучшее биологическое оружие для борьбы с грызунами. После длинного коридора – лифт, за ним – узкие металлические ступеньки, как на корабле. Несколько пролетов – и я на крыше мира. Ветер сбивает с ног, солнце слепит глаза. С "тарелки" РТ-70 видны и море, и окрестные поселки, и Евпатория. Но когда стоишь в центре этого белого "блюда", видишь только безмятежное глубокое небо. Меня уверили, что прогулка по РТ-70 здоровью вреда не принесет. Опасность возникает только тогда, когда работает передатчик. Излучение выходит метров на сто за пределы площадки, но до ближайших поселков не добирается. А здания на самой площадке от радиации защищены. Центр совместно с санэпидемстанцией и Минздравом регулярно делают замеры радиационного фона, у каждого объекта НЦУИКС есть экологический паспорт.

вторая
