Свет на светодиодах, 5 фото

Точечные светильники - вообще, имхо, зло и мажорство. Нормально и энергоэффективно осветить ими помещение практически не возможно. Лучшее применение для них - декоративная подсветка. С такой задачей светодиоды справятся.

диоды там обыкновенные сверх яркие.
а лампы вообще то ДОЛЖНЫ экономить деньги как за счет КПД так
и за счет ресурса. зачем нужна лампа которая не окупает свою стоимость
из за малого ресурса

не понял? а зачем радиатор от материнки? светодиоды не греются, точнее в 1000 раз меньше чем лампы накаливания, и чот на мой взгляд в выкл. состоянии как то не эстетично сморятся...

Светодиоды-то не греются, но кто ж их включает без резистора то? Напряжение лучше дать поменьше, вольт 5, тогда и резистор можно поставить меньше номиналом - КПД возрастёт. Резистор считаем так: узнаём по справочнику рабочий ток светодиода. Находим сопротивление как R=(Ucc-0.7)/In. Мощность резистора P=(Ucc-0.7)*In. Вроде так.

Это сообщение отредактировал Юрковский - 13.01.2011 - 16:45

Э, греются, ещё как. На маленьких 5 мм "сигнальных" светиках нагрев неощутим, а на этих - вполне. Мощность 2.5 Вт, КПД около 50% - расчитать тепловыделение нетрудно. А такая мощность при таких габаритах приводит к существенному нагреву. Про деградацию при нагреве я писал выше.

Ты не поверишь! В выкл. состоянии там ТЕМНО! И вообще ничего не видно!!1

Та маленькая платка, прикрученная к БП - есть стабилизатор тока. Линейный, регулируемый. Настроен на номинальный для светиков ток 700 мА. Резистор в этом случае не нужен. Напряжение самого БП подобрано так, что бы на стабилизаторе тока падало напряжение около 1В. Выделяема мощность - 0.7 Вт, тоже не мало, регулируещий элемент нагревается градусов до 70, но меу это не страшно, поэтому без радиатора.

Это сообщение отредактировал vlx - 13.01.2011 - 16:53

В том то и дело что линейный, а значит потери КПД.
Где-то я видел контроллеры светодиодов, вот то вещь, энергоэкономично, но дороговато. Более подходит для питания от батарей.

ЗЫ: все равно не понимаю я пока всю эту возню со светодиодами.
Дорого и глазу не комфортно. Вон людям свет ЛДС не нравится, что уж говорить за светодиоды.
Я пока вижу и планирую другое их примение. В качестве резервного освещения, т.е. есть основная сеть с экономками и резервная, со светодиодами. Резервную питать от бесперебойника/аккумулятора/и т.п.

фотку бы результата есчё))

есть светодиодные лампы с углом рассеивания света 120 градусов, а это уже никак не точечные

А можно как-то в LED-лампах понять, исходя из их мощности, аналог какой лампы накаливания по освещенности, они являются?

И некоторые вижу со стандарнтным цоколем Е27, т.е. их можно просто вкрутить и никаких плат, трансформаторов дополнительно не нужно?

Yopt ничего не нужно, если там написано 230в

Это сообщение отредактировал andruxan - 13.01.2011 - 21:57

Автору сего творения мега респект!!!

Не доверяю я советам людей с таким аватаром )))
Шутка.

А что по аналогам с лампами накаливания?

Это сообщение отредактировал Yopt - 13.01.2011 - 22:21

Есть потери, конечно. Там дальше было написано какие, читали надеюсь. Падение напряжения 1В при выходном 20...22В - КПД получается около 96%, не каждый импульсный преобразователь может таким похвастать. Падение всего в 1В без ухудшения параметров обеспечивется за счёт стабилизированного БП (источника напряжения).

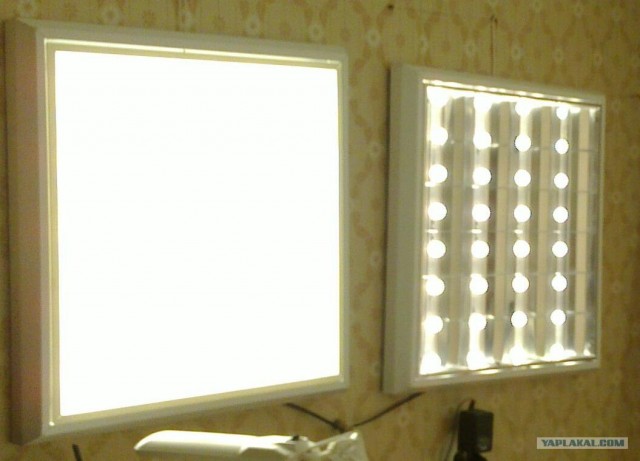

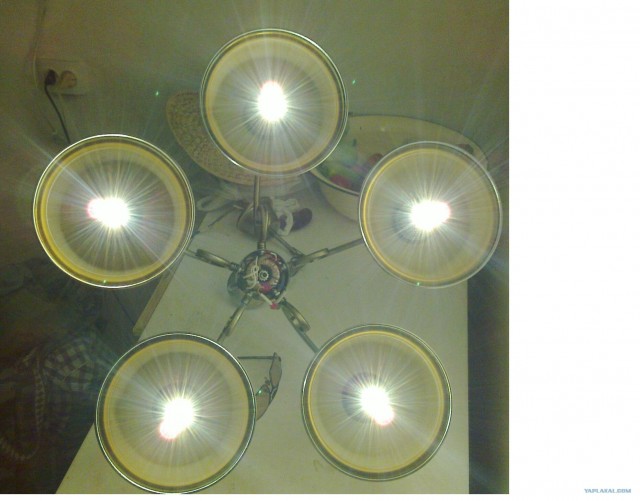

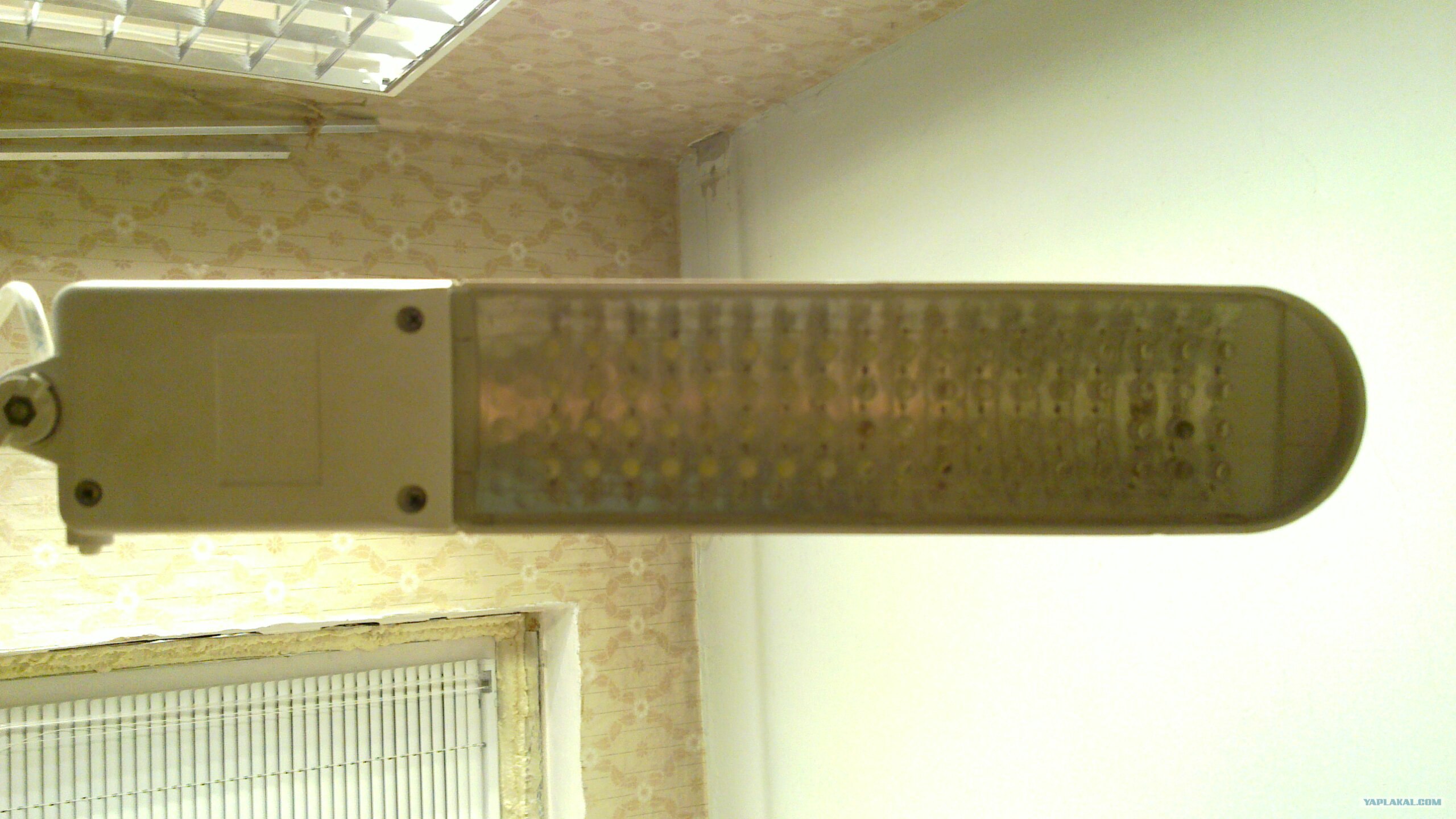

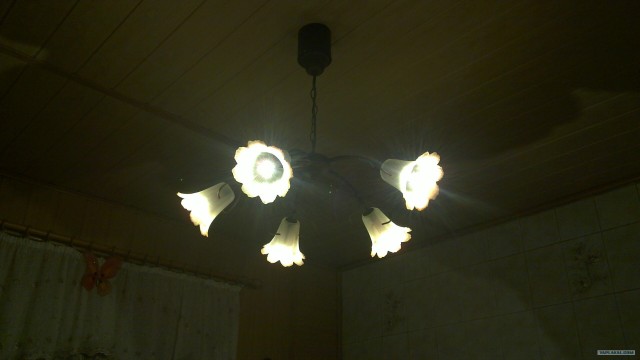

вот моЁ!
1

2.

3.

4.

5.

6.

7.

8.

9.

10.

11. как то так!

В качестве эксперимента сделал светодиодное освещение после ремонта в ванной. Но не как автор, а с использованием светодиодных лент. Взял 5м ленту с SMD светодиодами в влагозащитной оболочке и разместил по периметру ванной под потолком, прикрыл плинтусом. Блок питания специальный, герметичный.

В итоге: яркий свет (ярче чем ожидал), можно было и одинарной плотности брать. В ванной светло (даже в укромных уголках) и не сразу понятно где источник света. Потребление электроэнергии по моим расчетам (на основании технических характеристик светодиодов) около 48Вт (меньше чем у 60 ватной лампочки, но и света намного больше).

Когда я это начал монтировать увидевшие это знакомые сказали, что это называется "мягкий потолок".

Из опыта понял и недостатки: надо брать потолочный плинтус не из пенопласта, т.к. он просвечивается и некрасиво, а потому пришлось много слоев краски на него нанести. Потолок надо красить глянцевой краской, и делать гладкую поверхность, тогда не будет заметно дефектов покраски, подчеркиваемых близким источником света.

Стоимость реализации оказалась около 100 уе, но взяв линейку светодиодов одинарной плотности и купив БП в другом месте, думаю можно было-бы сэкономить вдвое.

Когда буду делать ремонт в гостиной, думаю все это учту и использую более дорогие 3-х цветные светодиоды + контроллер с ДУ, позволяющий делать а-ля светомузыку или выбирать любой цвет/интенсивность освещения.
