Зонтик для танка

Существуют варианты мероприятий по защите БТР с помощью сеточных экранов, как, например, вариант НИИ "Стали".
БТР-80 с сеточными экранами.

На следующем рисунке показан вид башни БТР-80 одного из подразделений воинских формированй Минстерства юстиции.Это подразделение выполняло специальные задачи в различных районах Чечни летом 2000 года. Из рисунка видно, что защита от кумулятивных боеприпасов осуществляется тремя разнесеннными преградами: решетчатыми экранами, установленными снаружи БТР дополнительными броневыми листами и собственно броней корпуса машины.

Вариант модификаци БМП-3 с ДЗ и решетчатыми экранами. Разработка НИИ "Стали".

Не отказываются от сетчатых экранов и при разработке новых образцов вооружения. Так, БТР-Т на базе танка Т-72, также защищен элементами сетчатых экранов. На следующих фотографиях это отчетливо видно.

Вариант модификации Т-72 (БТР-Т) с решетчатыми экранами.

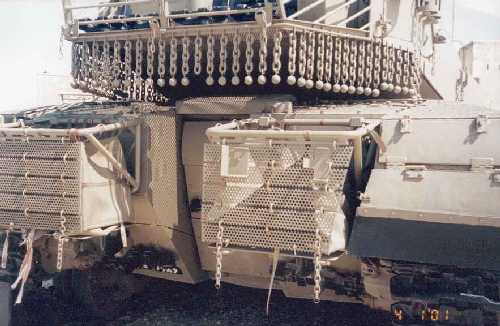

Сетчатые экраны используются и на зарубежных танках. Например, оригинальная конструкция сетчатого экрана применена на Израильском Меркаве. К кормовой нише башни крепится большая корзина, по периметру которой навешаны цепи со стальными шарами на концах. По мнению Израильских специалистов цепи провоцируют подрыв боевой части гранат носимых противотанковых средств (до их контакта с броней), таких, как РПГ-7. Появились они впервые в боях в Бейруте в 82-м году, где палестинские боевики довольно быстро сообразили, что можно загнать снаряд РПГ под башню сзади. Собственно говоря, это было следствием городских боев - в других условиях подобратся сзади к танку и выстрелить из РПГ не так-то просто.

Одна из самых мощных решеток для защиты от кумулятивных снарядов установлена на Шведском танке STRV-103. Так как конструктивные особенности верхней лобовой детали не позволяют использовать в полном объеме блоки навесной динамической защиты, то шведские конструкторы применили оригинальный способ решения данного вопроса. В передней части устанавливается решетка из бронестали, способная выдержать (по заявлениям Шведскх конструкторов) до четырех попаданий противотанковых гранат.

В настоящее время модернизация танков включает в себя целый ряд мероприятий. Одно из направлений повышения защищенности танков иллюстрирует вариант модернизации Т-72 с помощью сеточных экранов, выполненный НИИ "Стали".

В Советской армии впервые, по-видимому, бортовые экраны и сеточные экраны были применены в Великой отечественной войне на танках Т-34.
Было 2 периода установки бортовой брони на Т-34.

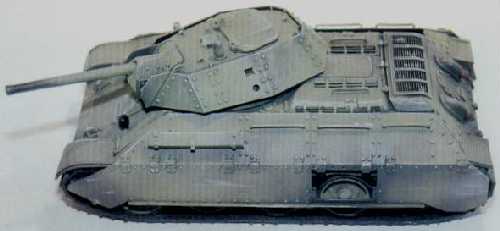

1) Завод "Красное Сормово", выпустил 68 танков Т-34, корпуса и башня которых были оборудованы фальшбортами. Предполагалось, что они защитят танки от немецких кумулятивных снарядов. Однако проверить это не удалось - в первом же бою почти все экранированные таким образом боевые машины были подбиты обычными бронебойными снарядами 75-мм противотанковых пушек противника. После этого затею с экранами бросили.

Маршал Конев в своих мемуарах вспоминает:
"Во время Берлинской операции гитлеровцам удалось уничтожить и подбить восемьсот с лишним наших танков и самоходок. Причем основная часть этих потерь приходится на бои в самом городе. Стремясь уменьшить потери от фаустпатронов, мы в ходе боев ввели простое, но очень эффективное средство - создали вокруг танков так называемую экранировку: навешивали поверх брони листы жести или листового железа... Почему эту экранировку применили так поздно? Видимо, потому, что практически не сталкивались с таким широким применением фаустпатронов в уличных боях, а в полевых условиях не особенно с ними считались".
2) Потери советских танков от ручного противотанкового оржиея в Великой Отечественной войне достигали во время боев в городе 70%. Поэтому в конце войны (начало 1945 года) на Т-34 стали ставить сетчатые экраны от кумулятивных снарядов промышленного выпуска. Поскольку ранее этого практически ни кто не делал, у немцев возник слух о том, что наши наваривают сетки от кроватей. [Это утверждение до сих пор находит благодатную аудиторию не только на западе, но и у нас - см., например, "Энциклопедию танков", Харвест, 1999]. Кумулятивная граната "фаустпатрона", взрываясь на экране, разносила его в клочья, но на основной броне оставляла лишь оплавленную вороночку, которую танкисты с черным юмором людей, ежеминутно смотрящих в глаза смерти, называли "засоc ведьмы".
(из воспоминаний командира 11 гв. ттп В.Миндлина "Последний бой - он трудный самый") "Вот стоит машина с наглухо задраенными люками, из нее сквозь броню слышен визг вращающегося умформера радиостанции. Но экипаж молчит... Не отзывается ни на стук, ни по радио. В башне-маленькая, диаметром с копейку, оплавленная дырочка, - мизинец не пройдет. А это - "фауст", его работа! Экран в этом месте сорван, концентрированный взрыв ударил по броне...

Т-34-85 напротив Брандербургских Ворот в Берлине. На данном фото видны сетчатые экраны из 5-мм проволоки.

В качестве защиты от Фаустпатронов в конце 1944 - начале 1945 года боевые машины ИС-2 также стали оборудовать противокумулятивными экранами, которые изготавливались и устанавливались большей частью кустарно силами танкоремонтных подразделений из тонких металлических листов сетки и даже спиралей Бруно, сплющенных танковыми гусеницами

ИС-2: видны сетчатые экраны из 5-мм проволоки.

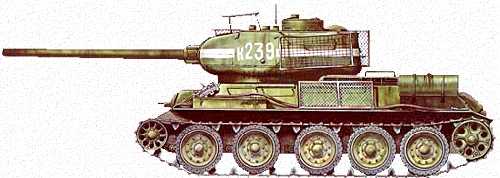

Pеконструированная картинка одного из вариантов экранов. Взято с сайта http://history.vif2.ru/index_r.html

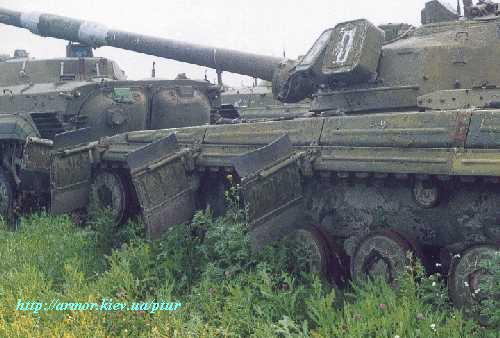

Защита танков с помощью поворачивающихся бортовых экранов от кумулятивных снарядов применялась до недавнего времени. Эти экраны разворачиваются в боевое положение, а в походном положении крепятся к борту. На следующих рисунках показан танк Т-72А с боевым расположением бортовых экранов. Такие экраны устанавливались на ранних выпусках танков Т-62А, T-64 (Для усиления защиты бортов танка от кумулятивных снарядов и уменьшению запылённости при движении танка с 1967 года на танке стали устанавливаться съёмные алюминиевые (по три на борт) щитки) и Т72А.

Однако позднее поворачивающиеся экраны в ходе модернизации были заменены на сплошные.
Одной (но не единственной) из причин такой замены являются низкие эксплуатационные свойства экранов - после прохождения танка по кустам и зарослям, такие экраны часто отлетали.

Интересный вариант навесной брони "RAFAEL" был использован на плавающем бронетранспортере корпуса морской пехоты США LVTP7. Танк называемая аплицированная броня (ЕААК), по заявлениям конструкторов США, предназначена для защиты от легких противотанковых средств. Принцип действия - за счет рикошета ПТУР (изменения угла взаимодействия).

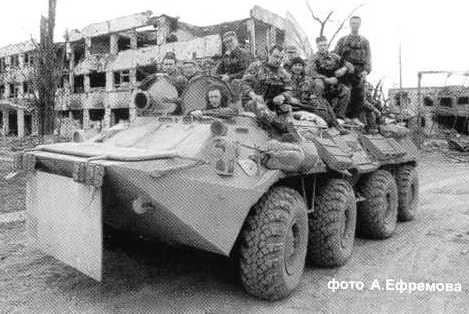

Защита бронеобъектов с помощью экранов также хорошо известна и используется практически во всех образцах современных боевых машин. Но и серийные машины, например, БТР-80, иногда для повышения живучести снабжают дополнительными экранами. Приведенная ниже фотография интересна тем, что такой экран был "навешан" на машину в результате опыта реальных боевых действий.

ВСЁ.

М.Барятинский. "Танки в Чечне". Иллюстрированная монография, М., "Железнодорожное дело", 1999. - 72 с.

Абсолютно не удивляет. Причём для первых кумулятивных (читай ПТУРС) такая сетка действительно играла значительную защитную роль. Кстати, в броне некоторых типов советских танков применялся лебяжий пух и пенопласт. Лебяжий пух пробовали против нейтрино, а пеноплпст - именно против ПТУРСов. Применяли даже серийно, но... Поняли всю дурь и бессмыслицу. Быстро прекратили.

нейтрино-частица, не имеющая массы покоя, никому не мешает. не поглощается материей , прошивает Землю насквозь. Может быть, нейтрон?(п)
Именно для борьбы с танками были предназначены т.н. нейтронные бомбы. Макс. эмиссия именно нейтронами. Они слабо задерживаются железом. Лучше всего захватываются водородом. Посему противорадиационный подбой лучше из пластмасс( полиэтилен там, или полипропилен).их минус -горючи.
Наибольшим сечением захвата нейтронов обладает бор( реакторный яд), его соединения тоже использовали для противонейтронной защиты.
Но не для защиты от кумулятивных зарядов.
А вот о лебяжьем пухе , увы , не слышал . откуда такая инфа?

Это сообщение отредактировал homoludens - 30.08.2010 - 19:56

хорошие однако сказки для гражданских....
хомолюденс, обьект 172 закончено производство в каком году? ты картинку модную зеленую пририсовал, гланая твоя сеточная защита сзади )) хотя там динамическая защита нарисована - как раз каторая от камулятивных, а ты про них ни слова...
это каг зампотех говорю и Т72 своими руками до винтика разбирал
кстате пенопласт - это и есть динамическая защита от кумулятива, а не от птурсов

Это сообщение отредактировал zampotex - 30.08.2010 - 20:11

Уважаемый зампотех, я сам ничего не рисовал. и не писал из своей головы. я лишь продолжил текст топикстартера с указанием места. откуда это все взято.( а тексту уже мнооого лет)
Там дается срез истории применения данной приблуды.
Кстати пенопласт-это чаще всего вспененный полистирол.
а есть ли ПТУРСы , не использующие кумулятивный заряд?

просто это уж откровенное старье а выдается за новейшие разработки))
а если я приделаю кумулятив к каменному топору, то это будет защитой от каменного топора? (у ракеты может быть, хотябы теоретически, любой заряд хоть лом подкалиберный)

Добавлено в 20:38

на всякий цитата)) там написано в настоящее... кстати можешь рассказать о НИИ СТАЛИ ченить? скока лет уже он почив? не с издевки интереса ради))

http://armor.kiev.ua/ptur/dz/grid.html
там цитируютса ссылки на 90 годы!
я тоже читал с легким недоумением. но в силу того, что это копипаст( о чем и было сразу заявлено и указано)не представляется этичным вносить свои комментарии.

Добавлено1 в 20:45
не совсем понимаю суть претензий.
не путай источник ссылки и того. кто разместил текст. либо фото.

Зонтик - интересно, никогда раньше таких материалов не встречал.+
Почему-то вспомнился папа Индианы Джонса с зонтиком на пляже - когда он фашиста уделал

Адские снайперы Хибаллы ебашат подобные стационарные защиты.Один стреляет и прожигает сетку,а второй в дырку загоняет ракету

Хотелось услышать коменты от боевых экипажей коробочек Жизнь зонтики спасут но после двух прямых поподаний -экипаж весь в хлам Пару месяцев госпиталя гарантировано по кантузии
