Малоизвестные современные танки, (52 фото + буквы)

Опытный лёгкий танк "Стингрей-2". 1986 год. Представляет собой усовершенствованный вариант танка "Стингрей". Отличается усиленным бронированием, установкой СУО от танка М1А1 и термоизоляционным чехлом на стволе пушки.

Боевой вес-22,6 тонны, мощность двигателя-550л.с, скорость-71км/ч, экипаж-4 человека, запас хода-450км, вооружение-1 пушка 105-мм LRF, 1 пулемёт 12,7-мм, 1 пулемёт 7,62-мм.

Опытный лёгкий танк TCM (Teledyne Continental Motors). 1984 год. Компоновка с передним расположением моторно-трансмиссионного отделения. Корпус и башня сварные. Пушка имеет вынесенную надбашенную установку. Подвеска гидропневматическая.СУО включает в себя тепловизор с встроенным лазерным дальномером. На танке установлен автомат заряжания. Вооружение стабилизировано в двух плоскостях.

Боевой вес-19,1 тонны, мощность двигателя-600л.с, скорость-80км/ч, экипаж-3 человека, запас хода-480км, вооружение-1 пушка 105-мм М68А1, 2 пулемёта 7,62-мм.

...

Опытный образец танка TACOM по программе Tank Test Bed

Великобритания

Последний английский тяжёлый танк,созданный как ответ на советские тяжёлые танки ИС-3 и Т-10(ИС-8). FV214 Conqueror. 1955 год. Всего было построено только 180 танков в двух версиях, и последний из FV214 Conqueror Mark 2 был принят в 1959 году. В боекомплект 120-мм нарезного орудия входили только бронебойные подкалиберные и фугасные бронебойные снаряды с пластическим ВВ, всего 35 выстрелов раздельного заряжания.Основной задачей танка являлась борьба с танками противника (и в первую очередь с тяжелыми танками на большой дальности).Броня танка монолитная, из катаных броневых плит (корпус) и литых деталей (башня и турель), хотя и имела значительную толщину в лобовой проекции,но уже не обеспечивала адекватную защиту от получивших в то время широкое распространение кумулятивных снарядов и ракет.


Боевой вес-66 тонн, мощность двигателя-810л.с, скорость-34км/ч, запас хода-150км, экипаж-4 человека, вооружение: 1 нарезная пушка 120-мм (раздельного заряжания), 2 пулемёта 7,62-мм.

Опытный танк Valiant (Vickers Mk4) , создававшийся исключительно на экспорт.

Боевой вес-46 тонн, мощность двигателя-800л.с, скорость-62км/ч, запас хода-380км, экипаж-4 человека, вооружение: 1 нарезная пушка 105-мм , 2 пулемёта 7,62-мм.

Опытный средний танк созданный на шасси БМП "Warrior" - LMT 105. Эта машина разработана компанией "Алвис" специально для экспортных поставок. Целью разработки было создание машины более дешевой и легкой, чем существующие ОБТ, поэтому в качестве шасси использовали довольно тяжелую, но все-таки БМП Warrior, на которую водрузили башню LMT 105. Башня эта, созданная с учетом разработок ЮАР с машиной Rooikat, вооружена пушкой калибра 105 мм GT7/51 с пониженной отдачей и спаренным с нею пулеметом калибра 7,62-мм.Башня оснащена всесуточными прицелами командира и наводчика с независимой стабилизацией поля зрения. Масса машины с такой башней составляет примерно 29 тонн.

Один из вариантов машины,которая возможно придёт на смену основному танку "Челленджер". MODIFIER . По проекту машина оснащена пушкой-пусковой установкой,которая может вести стрельбу обычными снарядами и ПТУР.Также имеются две малокалиберные пушки по бортам башни для ближней ПВО.Также машину планируют оснащать БПЛА с вертикальным стартом.

Федеративная Республика Германии

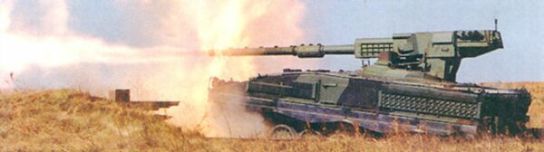

Опытный танк VTS-1 , созданный на шасси Леопард-1 с вооружением в вынесенной установке

Опытный танк VT1-1 GVT 04 ,которому почему-то часто сопутствует название "Леопард-3", хотя насколько мне известно, это название готовится совершенно для другого танка.Вооружение состоит из двух 105-мм пушек,могущих наводиться только по вертикали.Оси стволов орудий пересекаются на расстоянии 1500м.

Перспективный танк NGP KPz 2000, должный в будущем заменить "Леопард-2".Именно для него готовится название "Leopard-3".

...

Китай

Опытный танк WZ-1224. 1975 год. Компоновка с задним расположением моторно-трансмиссионного отделения. Корпус и башня сварные. Вооружение стабилизировано в двух плоскостях. Система управления огнём включает баллистический вычислитель и комбинированные прицелы наводчики и командира с ИК каналом.Установлен механизм заряжания с 17 выстрелами в кормовой нише башни.

Боевой вес-45 тонн, мощность двигателя-1000л.с ( "Майбах" MB8V331TC41), скорость-65км/ч, экипаж-3 человека, вооружение: 1 гладкоствольная пушка 120-мм , 1 пулемёт 12,7-мм, 1 пулемёт 7,62-мм.

Лёгкий плавающий танк ZBD-2000. 2000 год. Представляет собой глубокую модернизацию плавающего танка "Тип 63". Вооружение стабилизировано в двух плоскостях. Танк оснащён системой управления огнём с лазерным дальномером, баллистическим вычислителем и тепловизором.

Боевой вес-20,5 тонн, мощность двигателя-1000л.с, скорость-70км/ч(на суше) и 12км/ч(на воде), запас хода-500км, экипаж-4 человека, вооружение: 1пушка 105-мм , 1 пулемёт 12,7-мм, 1 пулемёт 7,62-мм.

Основной боевой танк Тип 98. 1999 год. Компоновка с задним расположением моторно-трансмиссионного отделения. Корпус и башня сварные. Подвеска индивидуальная торсионная.Бронирование башни модульного типа.Танк оснащён лазерной системой активной защиты танка, автоматом заряжания с 22 выстрелами. Вооружение стабилизировано в двух плоскостях. Система управления огнём с лазерным дальномером, электронным баллистическим вычислителем, тепловизором, набором датчиков. Приборы ночного видения акивно-пассивного типа.

Боевой вес-48 тонн, мощность двигателя-1200л.с, скорость-65км/ч, запас хода-650км, экипаж-3 человека, вооружение: 1пушка 125-мм , 1 пулемёт 12,7-мм, 1 пулемёт 7,62-мм.

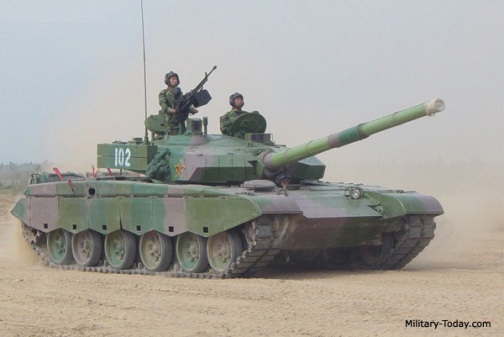

Основной боевой танк Тип 99. 1999 год. Представляет собой танк "Тип 98" с усиленной бронезащитой, которая в лобовой проекции танка усилена за счет установки блоков встроенной динамической защиты, расположенных поверх основного бронирования, причем на башне блоки расположены "уголком". Кроме того, дополнительно защищены борта башни, где динамическая защита смонтирована поверх решетчатой корзины.

Боевой вес-52 тонны, мощность двигателя-1200л.с, скорость-65км/ч, запас хода-650км, экипаж-3 человека, вооружение: 1пушка 125-мм , 1 пулемёт 12,7-мм, 1 пулемёт 7,62-мм.

Швейцария

Опытный лёгкий танк "Тайфун". 1981 год. Разработан швейцарской фирмой "Моваг" в инициативном порядке. Выпущен опытный образец. Компоновка безбашенная, с задним расположением моторно-трансмиссионного отделения. Корпус сварной. Подвеска индивидуальная торсионная. Система управления огнём включает прицел наводчика со встроенным лазерным дальномером, стабилизированный панорамный прицел командира.Наведение пушки осуществляется с помощью электрогидравлических приводов.

Боевой вес-26,5 тонн, мощность двигателя-575л.с, скорость-65км/ч, запас хода-400км, экипаж-4 человека, вооружение: 1пушка 105-мм ,1 пулемёт 7,5-мм.

В 70-е годы в Швейцарии велась разработка основного боевого танка NKPz. Этот танк должен был обладать выдающимися качествами.Разрабатывался швейцарской фирмой "Контравес". В начале 80-х гг., когда разработка продвинулась до этапа создания опытных образцов и начала организации серийного производства, исходя из экономических расчётов основным боевым танком швейцарской армии был принят германский танк "Леопард" 2А5, а работы по танку NKPz были свёрнуты. Компоновка с передним расположением моторно-трансмиссионного отделения. Корпус сварной, башня литая. Подвеска гидропневматическая регулируемого типа.Вооружение стабилизировано в двух плоскостях. Система управления фирмы "Контравес" кроме обычных функций выполняла функции самоконтроля, обнаружения и устранения повреждений.
Планировалось установить автомат заряжания. Боекомплект размещался в изолированном отсеке в кормовой части корпуса.

Боевой вес-50 тонн, мощность двигателя-1400л.с, скорость-70км/ч, запас хода-500км, экипаж-3 человека, вооружение: 1пушка 120-мм ,2 пулемёта 7,5-мм.

Опытный образец танка "Леопард-2А4", вооружённый 140-мм пушкой.

Совместные разработки

Основной боевой танк Al Zarrar. Китай-Пакистан. 2000 год. Танк «Аль Заррар» (Al Zarrar) представляет собой глубоко модернизированный танк «Тип 59-I», производившийся в Пакистане по китайской лицензии. Он был впервые представлен на выставке вооружений 2000 года.

Боевой вес-45 тонн, мощность двигателя-1200л.с, скорость-60км/ч, запас хода-500км, экипаж-4 человека, вооружение: 1пушка 125-мм ,1 пулемёт 12,7-мм, 1 пулемёт 7,62-мм.

Основной боевой танк Al-Halid. Китай-Пакистан-Украина. 2000год. Основной боевой танк "Аль-Халид" представляет собой усовершенствованный танк "Тип 90-II". Отличия заключаются в следующем: установлен украинский дизельный двигатель 6ТД-2, мощностью 1200 л.с. и динамическая защита лобовой проекции корпуса и башни (китайского производства). Бортовые экраны, закрывающие ходовую часть также имеют измененную форму по сравнению с "90-II". Установив украинский дизель, имеющий одинаковую мощность с западногерманским "Кондором", пакистанцы сохранили удельную мощность и подвижность танка на уровне прототипа. За 10 секунд танк разгоняется до скорости 30 км/ч. В результате этих работ кормовая часть танка приобрела полное сходство с МТО украинских танков Т-80УД / Т-84. Основной боевой танк "Аль-Халид" создается в рамках международного проекта при участии Китая, Украины и Пакистана.По условиям контракта, подписанного в 2002 г., харьковский завод имени Малышева в течение трех лет обязался поставить Пакистану 285 моторно-трансмиссионных отделений для этих машин на сумму около $100 млн.Украинские оборонщики не исключают, что в процессе доводки Al Khalid в нем может увеличиться количество украинских комплектующих. Работа с пакистанской стороной, нацеленная на расширение нашего участия в проекте, проводилась с самого начала его реализации. Предлагалось, в частности, оснастить танк отечественным стояночным двигателем, автоматом заряжания, кондиционером и другими узлами. Если стороны действительно договорятся об этом, то боевая машина приблизительно на 40% будет состоять из украинских комплектующих.

Боевой вес-48 тонн, мощность двигателя-1200л.с, скорость-70км/ч, запас хода-400км, экипаж-3 человека, вооружение: 1пушка 125-мм ,1 пулемёт 12,7-мм, 1 пулемёт 7,62-мм.

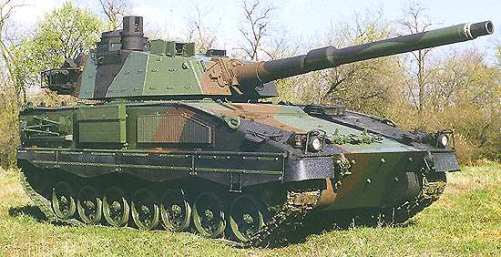

Два варианта лёгкого танка ASCOD. Австрия-Испания. Основное вооружение состоит из 105-мм пушки. В первом варианте пушка находится в вынесенной установке,во втором-в башне.

...

Опытный основной боевой танк MBT-70. США-ФРГ. 1967 год. Компоновка с задним расположением моторно-трансмиссионного отделения. Подвеска гидропневматическая.Водитель размещён в башне.Вооружение стабилизировано в двух плоскостях. Танк оснащён СУО с лазерным дальномером, электронным баллистическим вычислителем, атмосферными датчиками. Имеется автомат заряжания.

Боевой вес-51,3 тонны, мощность двигателя-1475л.с, скорость-64км/ч, запас хода-640км, экипаж-3 человека, вооружение: 1 пушка-пусковая установка 155-мм ХМ150Е5, 1пушка 20-мм, 1 пулемёт 7,62-мм.

Основной боевой танк "Ягуар". Китай-США. 1988 год. Предназначен на экспорт для стран третьего мира. Разработан на базе танков Т-54/55 и "Тип 59/60". В конструкции танка использовано комбинированное бронирование.Вооружение стабилизировано в двух плоскостях. Танк оснащён системой управления огнём, которая аналогична установленной на американском танке "Стингрей" с лазерным дальномером, тепловизионными приборами.


Боевой вес-42 тонны, мощность двигателя-750л.с, скорость-55км/ч, запас хода-500км, экипаж-4 человека, вооружение: 1 пушка 105-мм, 1 пулемёт 12,7-мм, 1 пулемёт 7,62-мм.
