История заброшенной береговой батареи №11. В погребе сохранились снаряды
[
Версия для печати
]
Страницы:
(5)
1
[2]
3
4
...
Последняя »
[
ОТВЕТИТЬ
] [
НОВАЯ ТЕМА
]
gizphone
23.05.2022 - 12:09
[
показать
]
3
Статус:
Offline
Ярила
Регистрация: 8.10.19
Сообщений: 18564

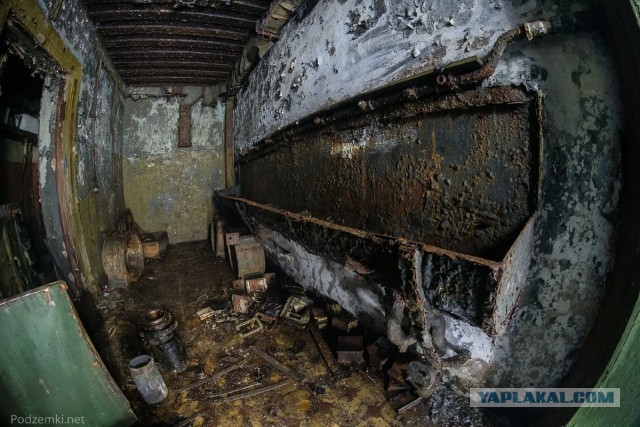

Умывальная.
[
^
]
gizphone
23.05.2022 - 12:10
[
показать
]
3
Статус:
Offline
Ярила
Регистрация: 8.10.19
Сообщений: 18564
Комната хранения оружия.
[
^
]
gizphone
23.05.2022 - 12:10
[
показать
]
4
Статус:
Offline
Ярила
Регистрация: 8.10.19
Сообщений: 18564

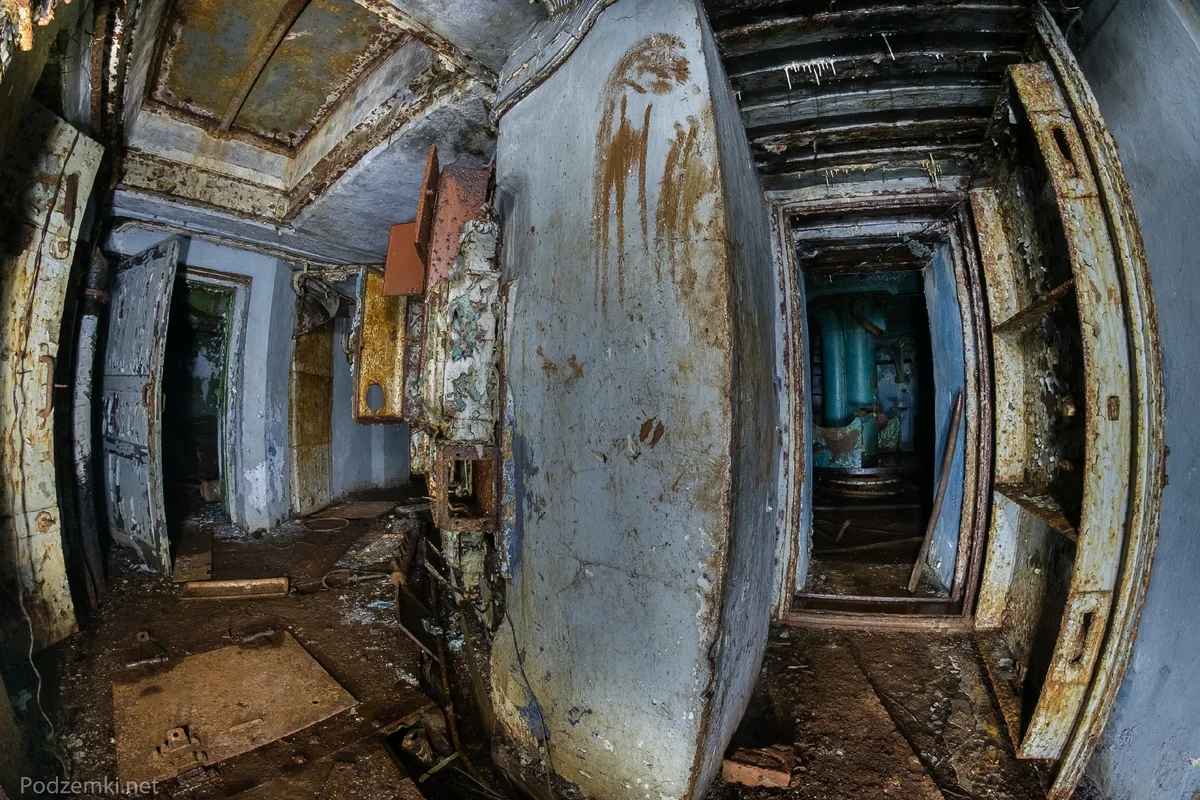

Кубрики для размещения личного состава. В стене слева замоноличен жесткий барабан батареи.
[
^
]
gizphone
23.05.2022 - 12:10
[
показать
]
5
Статус:
Offline
Ярила
Регистрация: 8.10.19
Сообщений: 18564

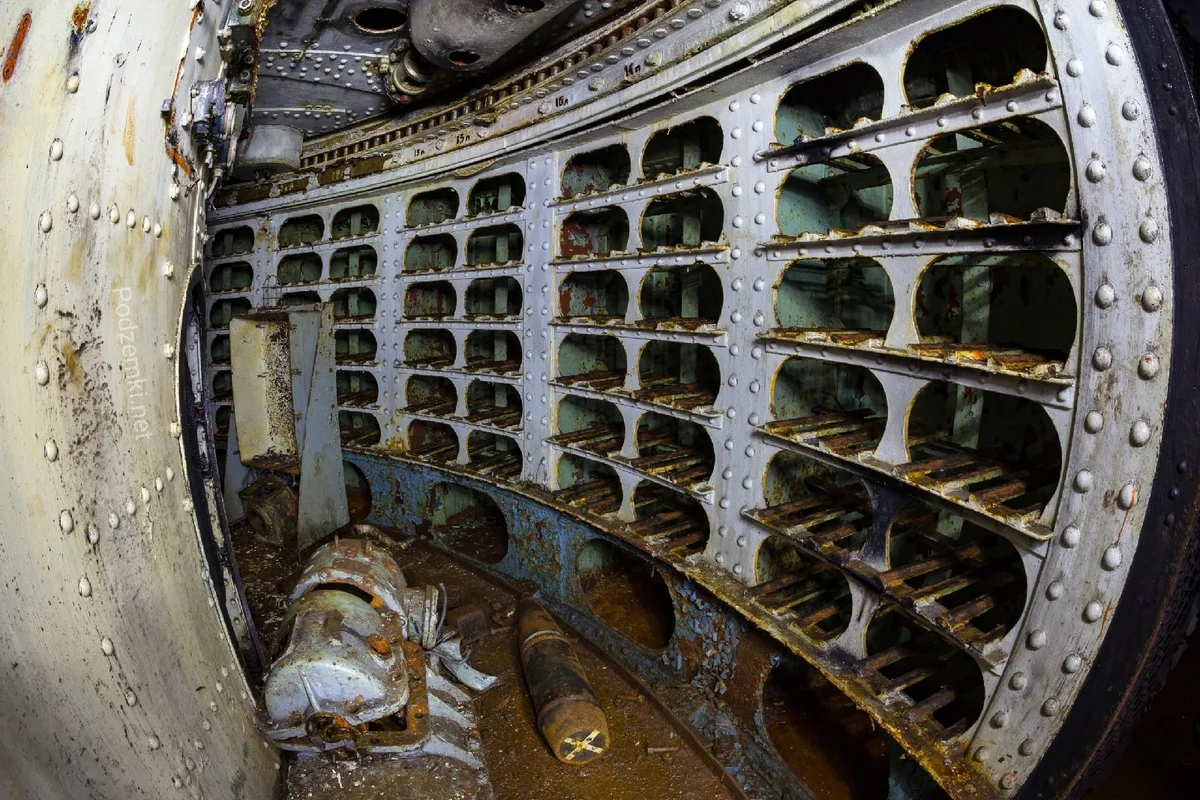

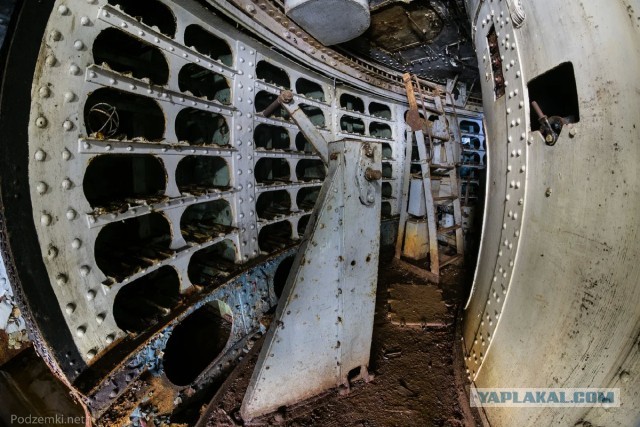

Стеллажи для снарядов были оборудованы в жёстком барабане.
[
^
]
gizphone
23.05.2022 - 12:10
[
показать
]
6
Статус:
Offline
Ярила
Регистрация: 8.10.19
Сообщений: 18564

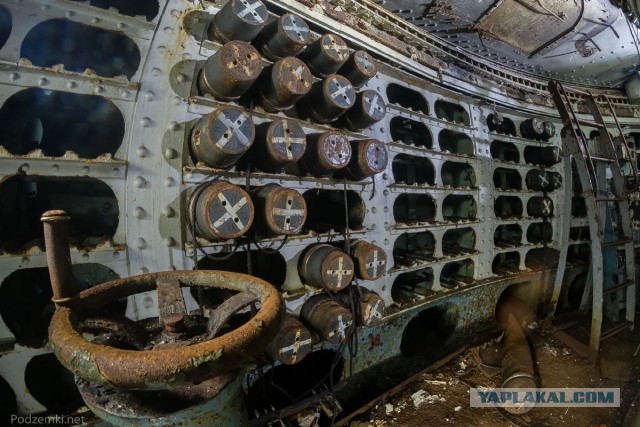

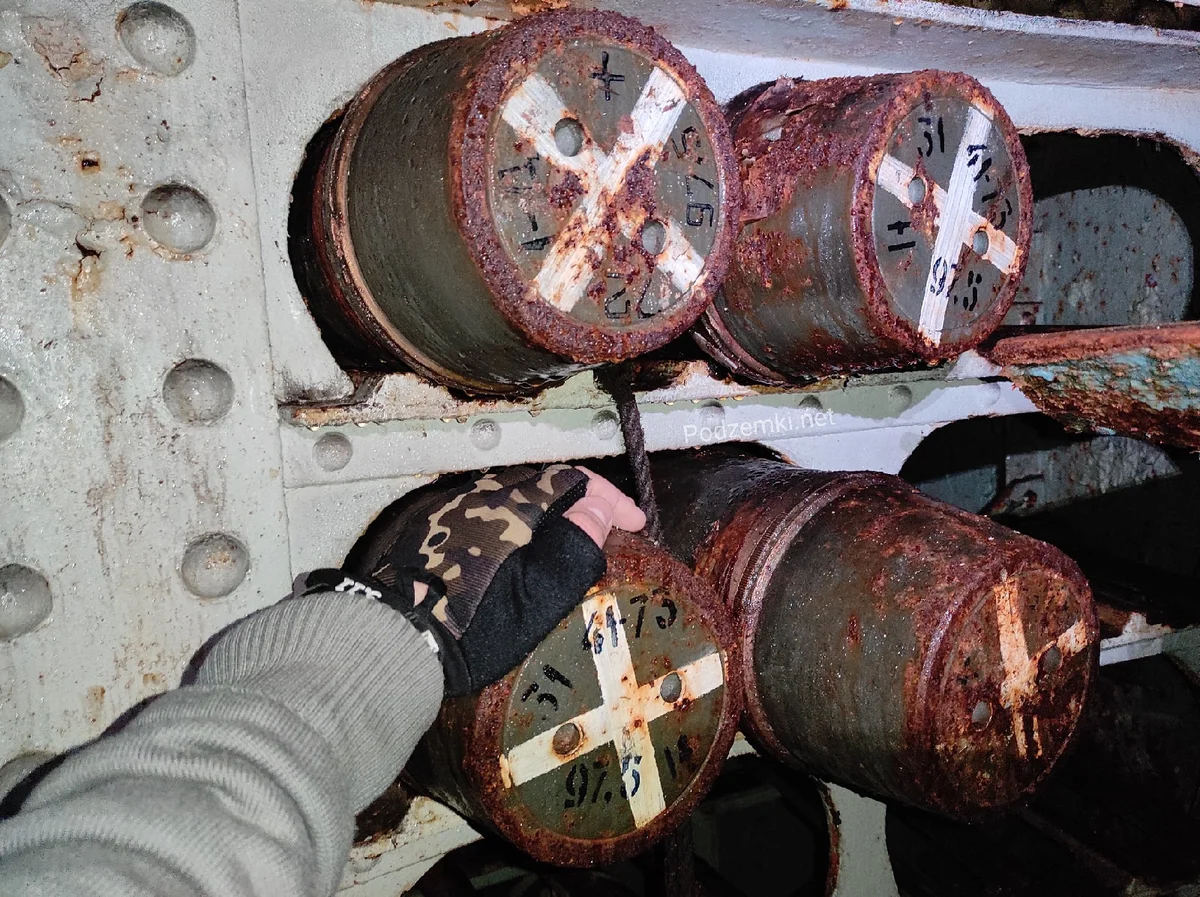

Вместимость снарядного погреба башни — 408 снарядов. При необходимости вращать барабан можно было и вручную. Фактически управление основными системами и механизмами башни дублировались в ручном режиме.
[
^
]
gizphone
23.05.2022 - 12:10
[
показать
]
6
Статус:
Offline
Ярила
Регистрация: 8.10.19
Сообщений: 18564
Вес снаряда составляет 97,5 килограмм. В документах описывается несколько видов снарядов, среди которых были бронебойные, полубронебойные, осколочно-фугасные и практические снаряды, а также дистанционная граната обр. 1928г.
[
^
]
gizphone
23.05.2022 - 12:11
[
показать
]
7
Статус:
Offline
Ярила
Регистрация: 8.10.19
Сообщений: 18564

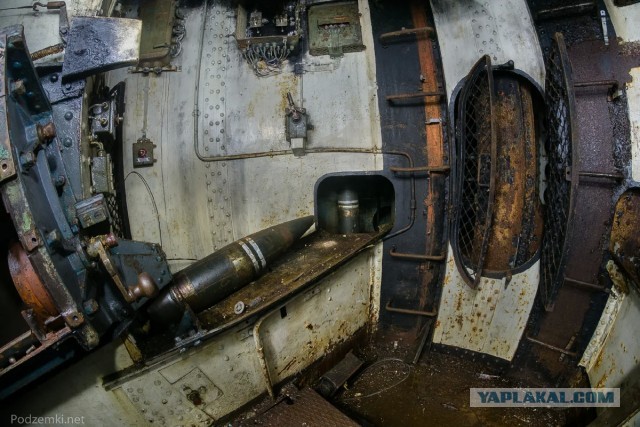

Снаряды вручную вынимались из ячеек и укладывались на лотки снарядной платформы, после чего платформу поворачивают, пока лотки не окажутся против окон податочной трубы.
[
^
]
gizphone
23.05.2022 - 12:11
[
показать
]
4
Статус:
Offline
Ярила
Регистрация: 8.10.19
Сообщений: 18564
Начальная скорость: от 600 до 920 м/с (в зависимости от типа снаряда и заряда).
[
^
]
gizphone
23.05.2022 - 12:11
[
показать
]
5
Статус:
Offline
Ярила
Регистрация: 8.10.19
Сообщений: 18564

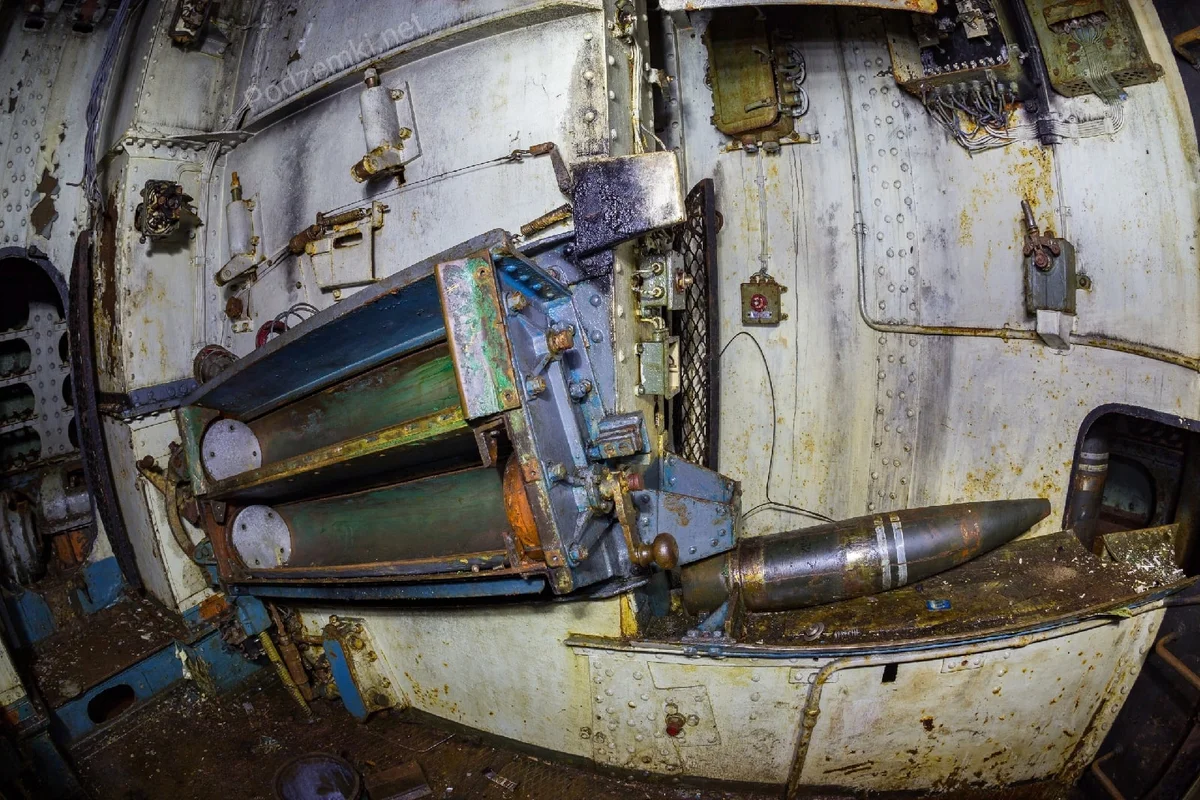

Через окна податочной трубы снаряды проталкиваются на питатели расположенные в перегрузочном отделении.
[
^
]
gizphone
23.05.2022 - 12:11
[
показать
]
5
Статус:
Offline
Ярила
Регистрация: 8.10.19
Сообщений: 18564
...
[
^
]
gizphone
23.05.2022 - 12:12
[
показать
]
5
Статус:
Offline
Ярила
Регистрация: 8.10.19
Сообщений: 18564
Перегрузочное отделение, вид на питатели. Из питателей снаряды и полузаряды перегружаются в зарядники, после чего те при помощи лебёдки поднимаются к орудиям.
[
^
]
gizphone
23.05.2022 - 12:12
[
показать
]
6
Статус:
Offline
Ярила
Регистрация: 8.10.19
Сообщений: 18564
Спустимся на нижний этаж. Здесь расположены зарядные погреба, вентиляционная, компрессорная, баллонная, склад ЗИП.
[
^
]
gizphone
23.05.2022 - 12:12
[
показать
]
6
Статус:
Offline
Ярила
Регистрация: 8.10.19
Сообщений: 18564

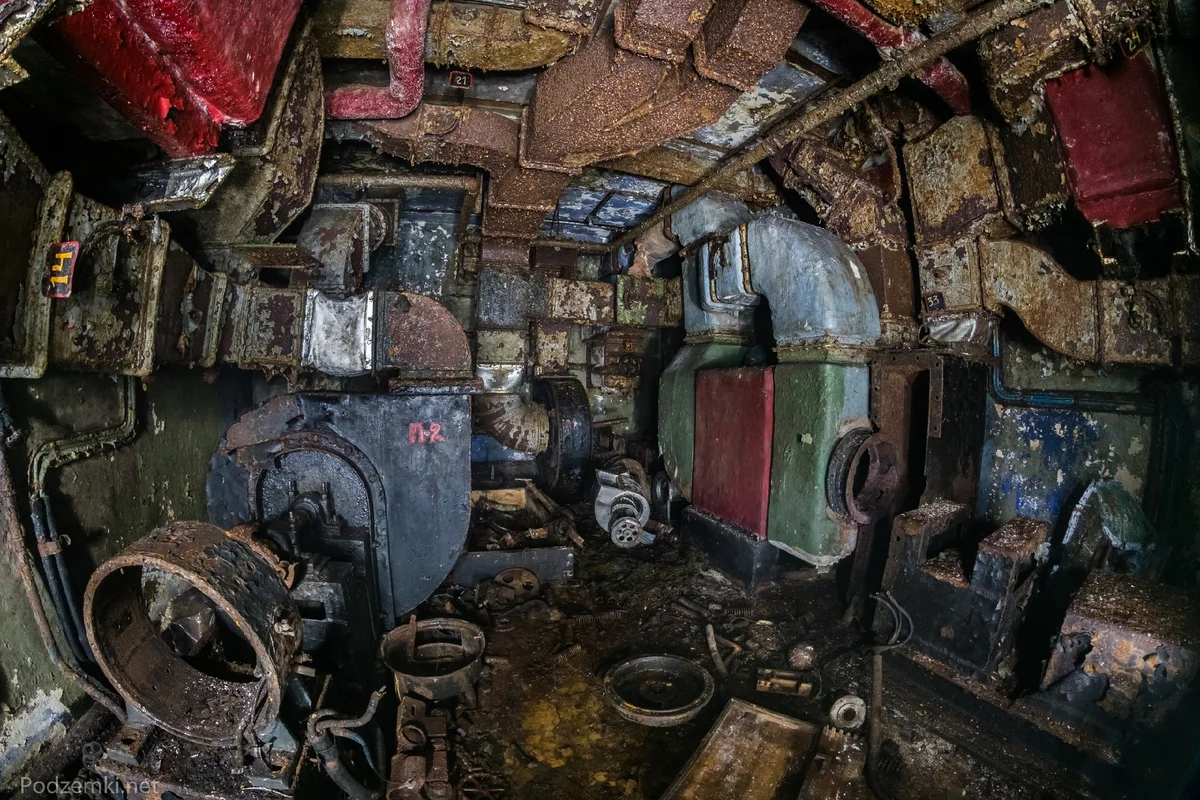

Вентиляционная.
[
^
]
gizphone
23.05.2022 - 12:12
[
показать
]
5
Статус:
Offline
Ярила
Регистрация: 8.10.19
Сообщений: 18564

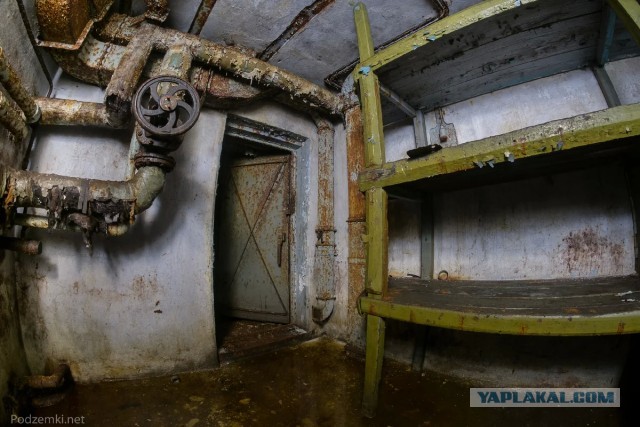

Компрессорная.
[
^
]
gizphone
23.05.2022 - 12:13
[
показать
]
4
Статус:
Offline
Ярила
Регистрация: 8.10.19
Сообщений: 18564

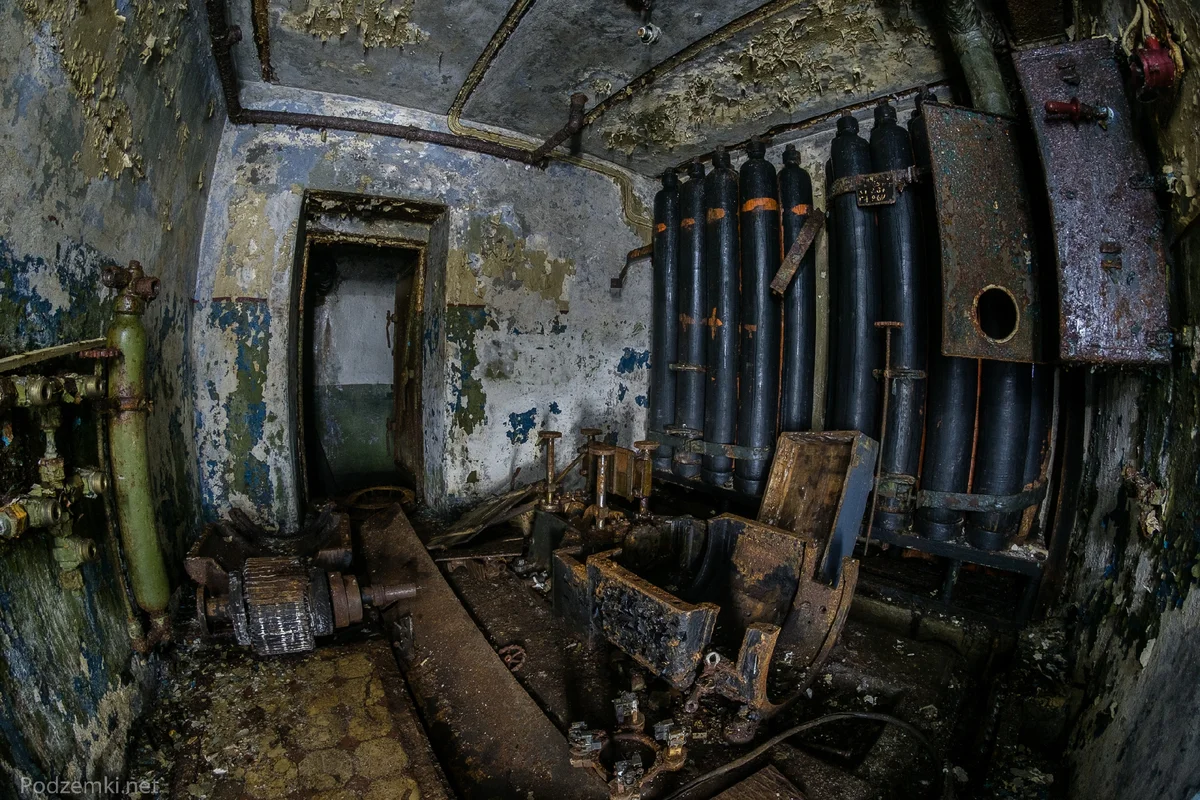

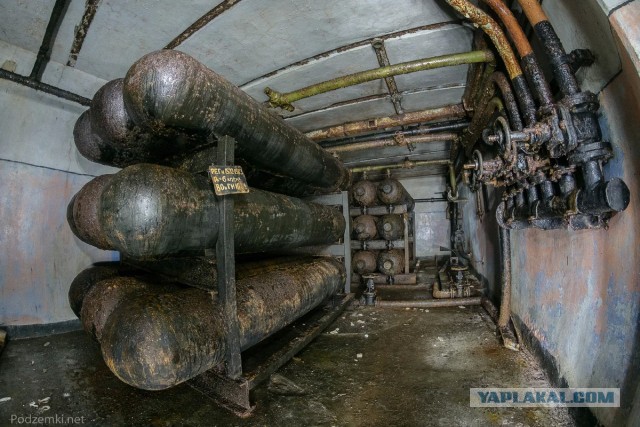

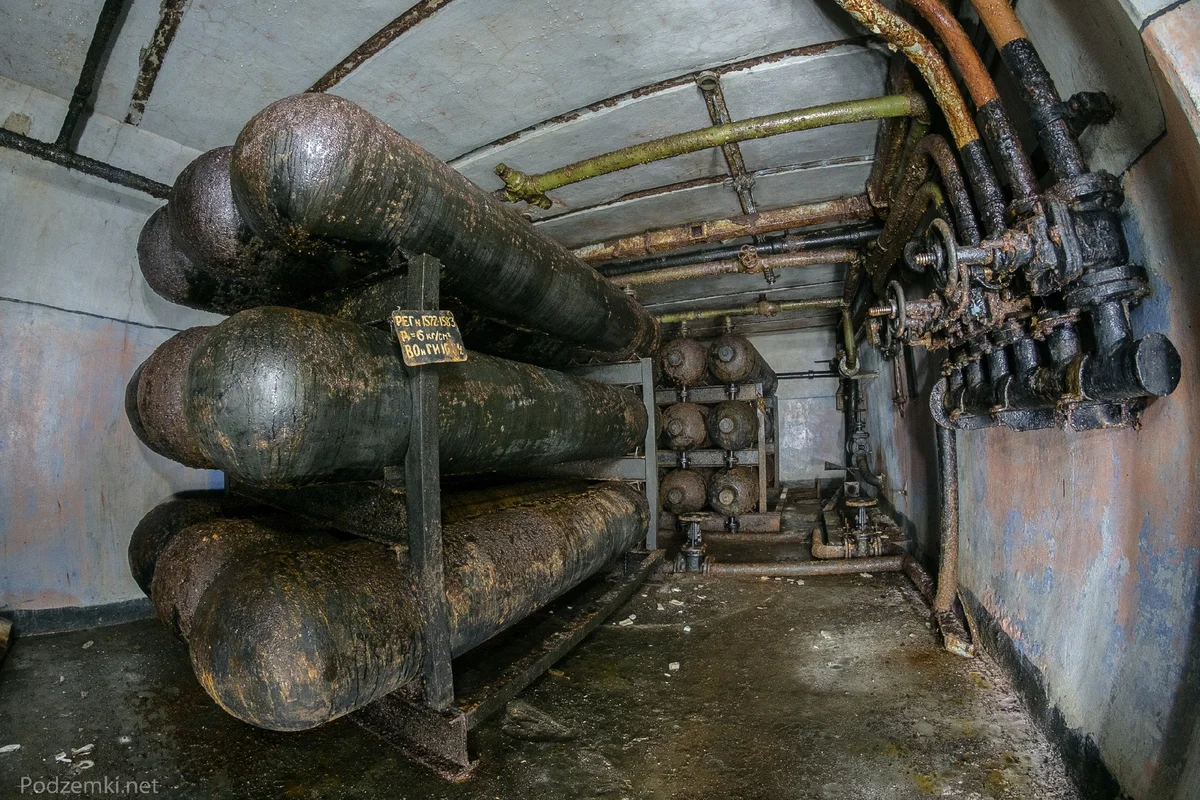

Баллонная. В документации указано, что в башне устанавливалось 11 баллонов по 75 л. каждый.
[
^
]
gizphone
23.05.2022 - 12:13
[
показать
]
4
Статус:
Offline
Ярила
Регистрация: 8.10.19
Сообщений: 18564
Склад ЗИП.
[
^
]
gizphone
23.05.2022 - 12:13
[
показать
]
5
Статус:
Offline
Ярила
Регистрация: 8.10.19
Сообщений: 18564

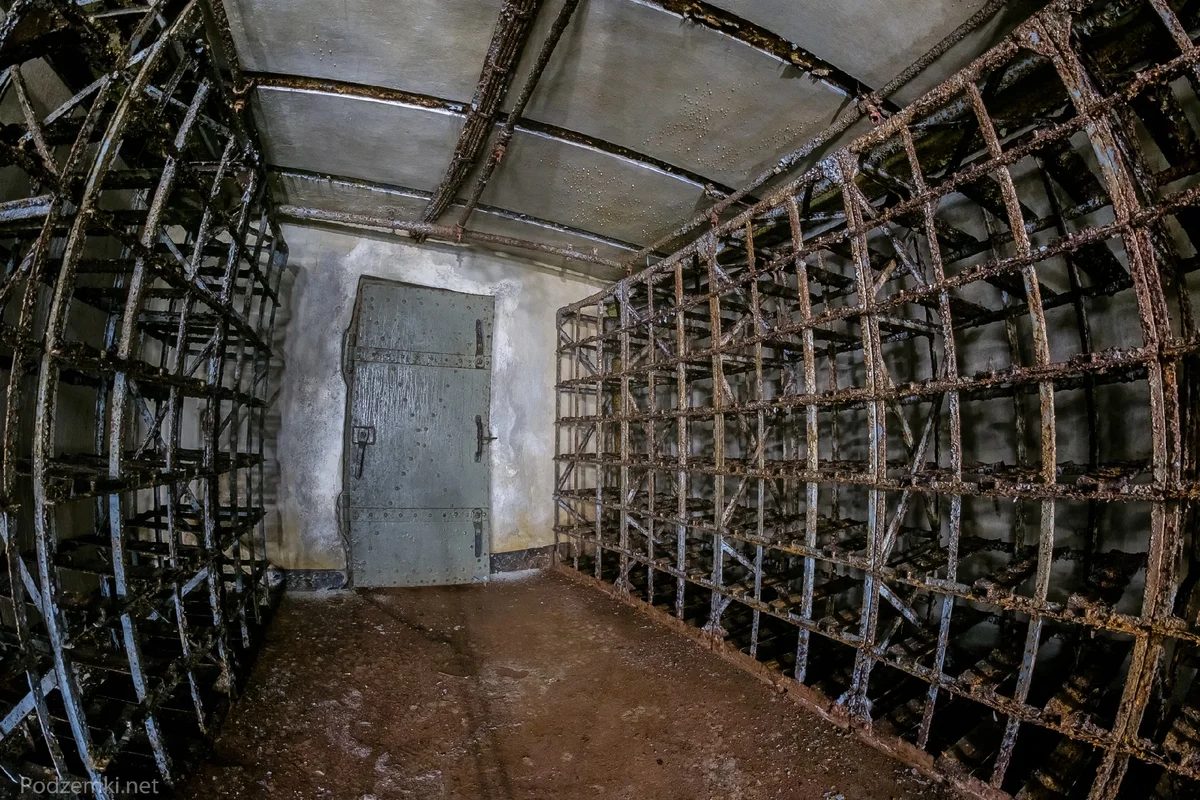

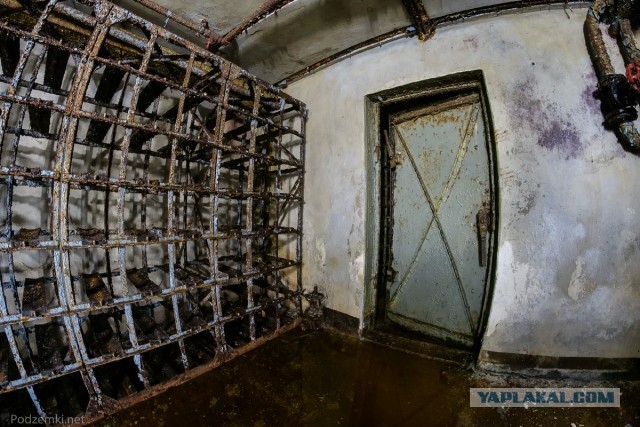

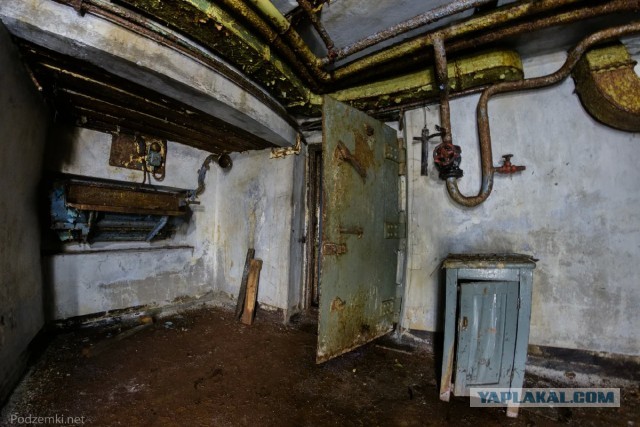

Зарядный погреб разделен герметическими и защитно-герметическими дверьми на несколько противопожарных отсеков.
[
^
]
gizphone
23.05.2022 - 12:13
[
показать
]
7
Статус:
Offline
Ярила
Регистрация: 8.10.19
Сообщений: 18564
Противопожарная защита также обеспечивалась изолированием погребов от боевого отделения с помощью заслонок и турникетов.
[
^
]
gizphone
23.05.2022 - 12:13
[
показать
]
5
Статус:
Offline
Ярила
Регистрация: 8.10.19
Сообщений: 18564

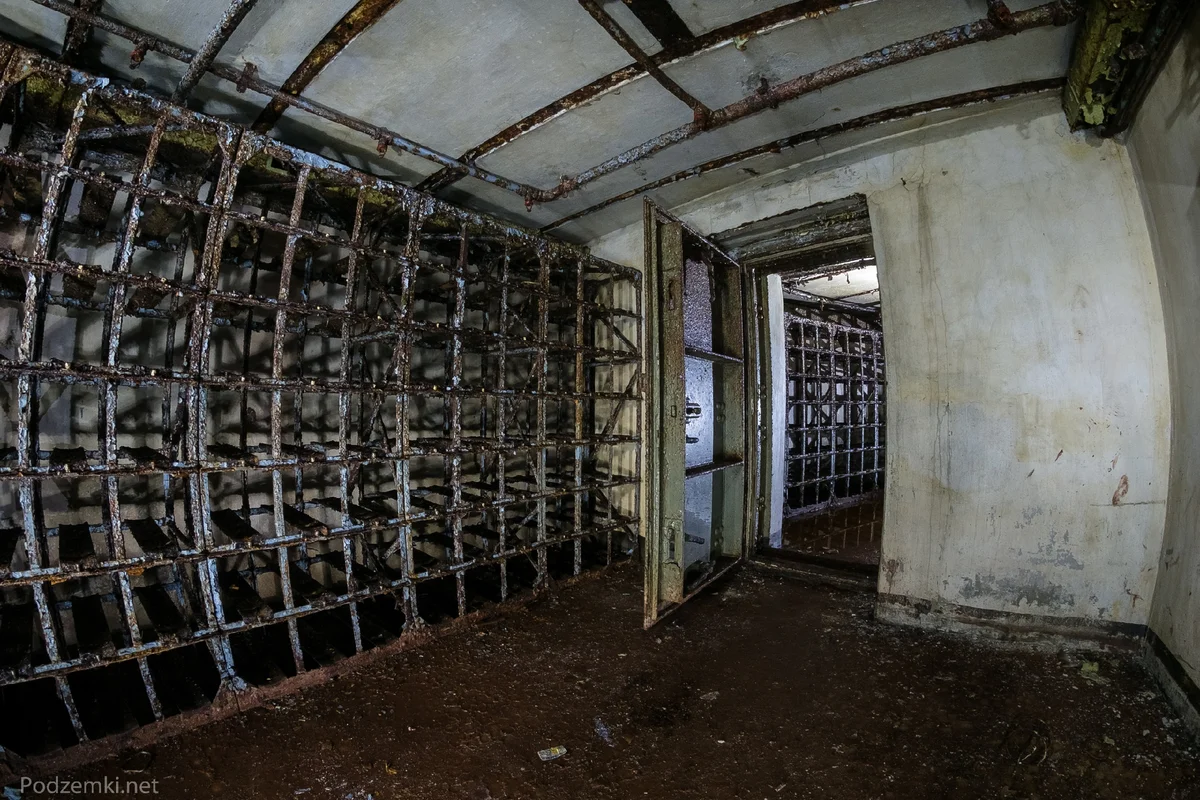

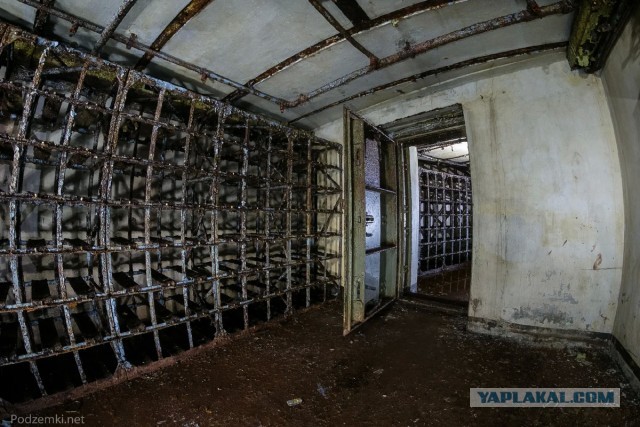

В ячейках стеллажей хранились кокоры с полузарядами. Под потолком зарядного погреба можно заметить трубопроводы системы пожаротушения.
[
^
]
gizphone
23.05.2022 - 12:14
[
показать
]
4
Статус:
Offline
Ярила
Регистрация: 8.10.19
Сообщений: 18564
Вместимость зарядного погреба башни — 819 полузарядов. Существовали разные виды зарядов, которые отличались маркой пороха, весом и длиной. Диаметр зарядов — 185 мм.
[
^
]
gizphone
23.05.2022 - 12:14
[
показать
]
3
Статус:
Offline
Ярила
Регистрация: 8.10.19
Сообщений: 18564
Через противопожарные турникеты полузаряды подавались в помещение цинтрирующего штыра. Над турникетами располагались телеграфы управления стрельбой, посредством которых расчёты передавались передавались приказы. Они же передавали сигналы тревоги.
[
^
]
gizphone
23.05.2022 - 12:14
[
показать
]
5
Статус:
Offline
Ярила
Регистрация: 8.10.19
Сообщений: 18564

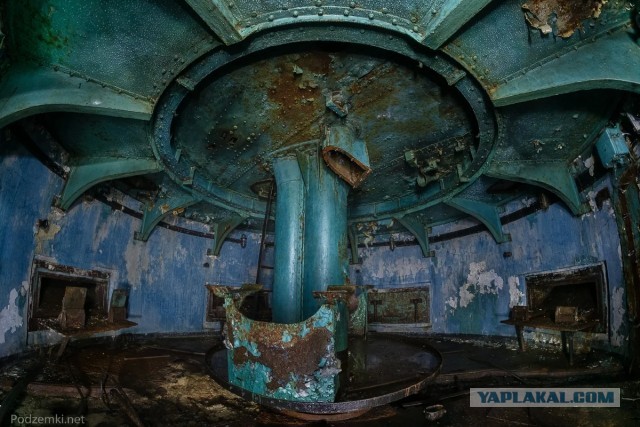

Турникет со стороны помещения центрирующего штыра.
[
^
]
gizphone
23.05.2022 - 12:14
[
показать
]
5
Статус:
Offline
Ярила
Регистрация: 8.10.19
Сообщений: 18564

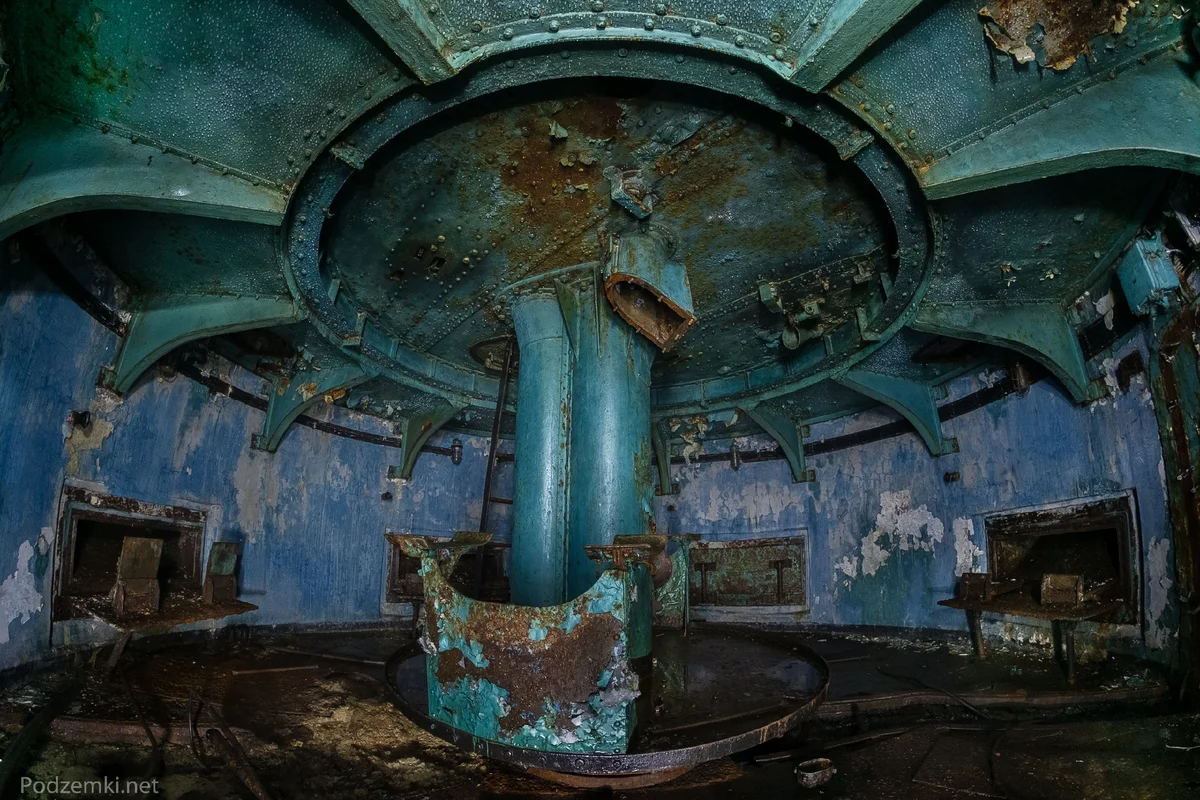

Общий план помещения. Отсюда полузаряды подавались наверх, в перегрузочное отделение.
[
^
]
gizphone
23.05.2022 - 12:15
[
показать
]
5
Статус:
Offline
Ярила
Регистрация: 8.10.19
Сообщений: 18564

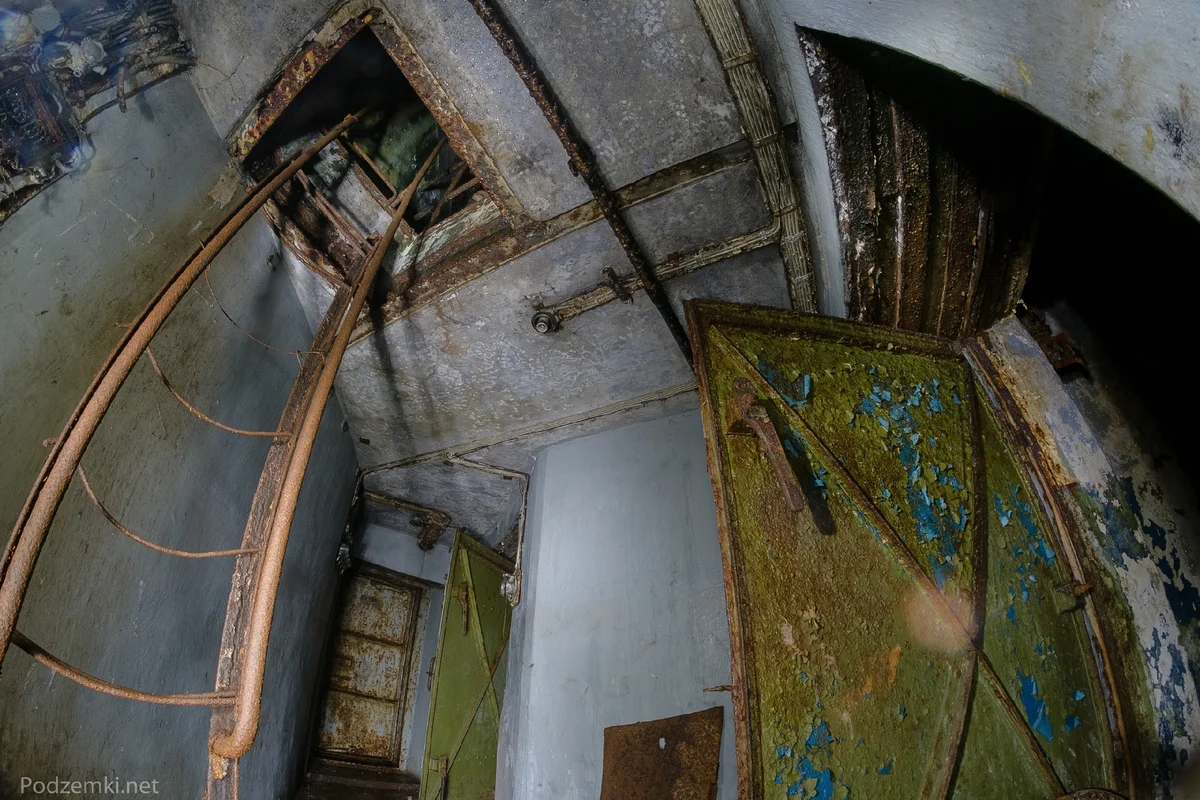

Коридор второго этажа, в потолке монтажный проём для спуска оборудования, в полу спуск в потерну.
[
^
]
gizphone
23.05.2022 - 12:15
[
показать
]
6
Статус:
Offline
Ярила
Регистрация: 8.10.19
Сообщений: 18564

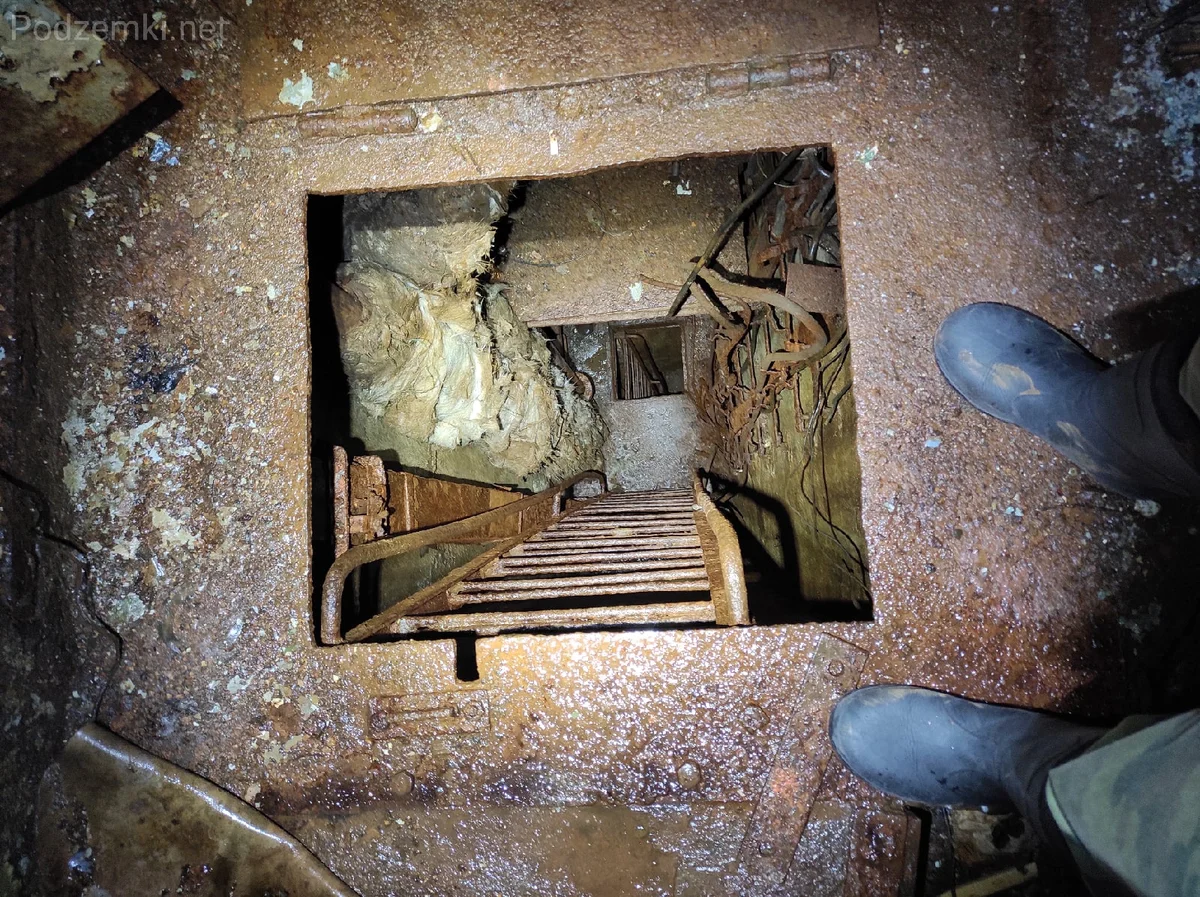

Фурнель (спуск) к потерне.
[
^
]
