Прибор Бесшумной и Беспламенной Стрельбы.
Говоря о Приборе Бесшумной и Беспламенной Стрельбы, стоит подробнее узнать о том, что же из себя представляет реальный.
Прибор Бесшумной и Беспламенной Стрельбы ПБС (ПБС-1), предназначен для ведения беззвучной и беспламенной стрельбы из 7,62-мм, модернизированных автоматов Калашникова АКМ и АКМС специальными патронами «УС» — с уменьшенной начальной скоростью пули. Более поздние версии ПБС, выпущенные, после перевооружения ВС СССР на автоматы калибра и 5.56-мм, были предназначены для стрельбы из автоматов данного калибра. Версии ПБС для патрона 7,62 и 5.45 – не взаимозаменяемы.
Специальные патроны «УС» позволяли вести из АКМ с ПБС действительный прицельный огонь на дальностях до 400 м.
Для наведения автомата в цель при стрельбе патронами «УС» с ПБС, вместо штатной прицельной планки с хомутиком на автомат устанавливалась специальная прицельная планка с хомутиком, с помощью которой обеспечивалась так же наведение автомата в цель и при стрельбе обыкновенными 7,62-мм патронами обр. 1943 г. без прибора.
В ночных условиях прицельная стрельба патронами «УС» из АКМ с ПБС, могла вестись с комплектом ночного стрелкового прицела НСП-2 или их более поздними версиями.
Краткие сведения об устройстве ПБС.
Беззвучность выстрела обеспечивается конструкцией самого прибора, являющегося глушителем звука выстрела, с применением специальных патронов «УС», имеющих уменьшенную (дозвуковую) начальную скорость пули. Что является неприменным фактором его правильного функционирования.
При выстреле, пуля по выходе из канала ствола пробивает резиновый обтюратор. Резина, сжимаясь, препятствует прорыву пороховых газов в корпус прибора. Газы, успевшие прорваться вслед за пулей, попадают в отсеки, образуемые перегородками, расширяются, теряют скорость и не вызывают звука. Кроме того, отсеченные резиновым обтюратором газы создают в канале ствола давление, необходимое для работы автоматики автомата Калашникова.
Устройство прибора:
Прибор ПБС-1
Состоит из кожуха (корпуса) - 1, сепаратора - 2, крышки головки - 3, основания головки - 4 и обтюратора - 5.
Кожух (корпус) представляет собой полый цилиндр, в который помещаются сепаратор и обтюратор. На наружной поверхности кожуха имеется резьба – 10, для соединения кожуха с головкой.
Для предотвращения самоотвинчивания кожуха на его наружной поверхности приклепана(привинчена) защелка - 11, в виде пластинчатой пружины.
Сепаратор состоит из десяти перегородок - 8. Для предотвращения смещения перегородок между ними на стержнях помещены цилиндрические втулки -7. Перегородки и втулки соединены между собой стержнями с помощью переднего кольца - 6 и заднего кольца- 9. В кольцах и в перегородках имеются отверстия для прохода пуль.
Головка См. рис. 2 - служит для закрепления прибора на автомате и выпуска лишних пороховых газов из канала ствола.
Основание головки имеет резьбу для навинчивания на корпус и продольный паз б для фиксатора обтюратора, выемки для защелки. Патрубок, имеет наружную резьбу для навинчивания крышки и внутреннюю резьбу для навинчивания прибора на дульную часть ствола оружия.
Отверстия служат для выпуска пороховых газов из внутренней полости головки в крышку, а отверстия предназначены для выпуска этих газов наружу.
Обтюратор См. рис. 2 - представляет собой резиновую пробку, заключенную в металлическую обойму с фиксатором. Фиксатор, входит в продольный паз головки прибора и обеспечивает однообразное положение обтюратора по отношению к каналу ствола оружия при стрельбе на протяжении всей живучести пробки, если даже прибор разбирается для чистки.
Специальная прицельная планка с хомутиком.
Специальная прицельная планка с хомутиком
ставится на основание прицела автомата взамен штатной прицельной планки.
Она служит для наведения автомата на цель при стрельбе на различные дальности, как с патронами «УС» и с прибором для беззвучной и беспламенной стрельбы, так и обыкновенными патронами образца 1943 г. без прибора.
Прицельная планка имеет на верхней плоскости деления с цифрами от 1 до 10 и деление с буквой П для стрельбы обыкновенными патронами. С обратной стороны прицельной планки (на нижней плоскости) имеются деления с цифрами от 1 до 4 для стрельбы патронами «УС».
Во втулке прицельной планки смонтирован подвижный целик -5, который перемещается в поперечном направлении вправо или влево при соответствующем вращении фиксатора -4.
Хомутик прицельной планки имеет гнеток -5, для вывода хомутика из вырезов прицельной планки при нажиме пальцами руки.
Головки хомутика имеют по шесть зубцов различной высоты. Против каждого зубца нанесены цифры, характеризующие высоту зубца. Зубцы головок с одноименными цифрами при установке прицела для стрельбы патронами «УС» ложатся на секторы прицела. Зубцы подбираются при приведении автомата к нормальному бою стрельбой патронами «УС».
Для стрельбы из автомата обыкновенными патронами головки хомутика отводятся в стороны от центра прицельной планки и фиксируются поворотом их на шпильке -9, при этом хомутик своей сферической поверхностью ложится на секторы основания прицела.
У приборов ПБС, изготовленных до 1962 г., корпус состоит из двух полуцилиндров
соединенных между собой осями. В отличии от ПБС более поздних выпусков, перегородки, закреплены у него прямо к половинкам корпуса.
Конструкции головки, обтюратора и специальной прицельной планки такие же как и в более поздних образцах. Т.Е. они оставались без изменения.

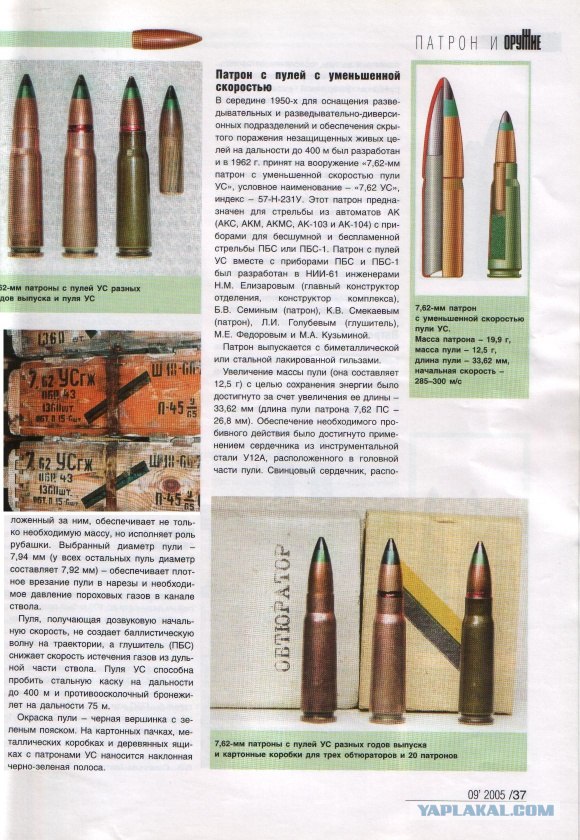

Основные характеристики патрона „УС"
Вес патрона.............20,5 г
Вес пули...............12,5 г
Скорость пули............270—295 м/сек
Вес порохового заряда........0,57 г
Для отличия от обыкновенных патронов обр. 1943 г. головная часть пули патрона «УС» окрашена в черный и зеленый цвета.
Укупорка патронов и обтюраторов
В воинские части патроны «УС» с обтюраторами поступают в стандартных упаковках уложенных в деревянные ящики (на 200 патронов 1 обтюратор). В каждом ящике уложены две коробки.
На боковых продольных стенках ящика имеется маркировка, образец которой показан на рис. 10.
Условные знаки маркировки:
7,62 — калибр патрона;
УС — условное наименование патрона для беззвучной и беспламенной стрельбы;
ГЖ —условное наименование биметаллической гильзы;
С-03 — номер партии патронов;
60 — год изготовления патронов;
61 — шифр завода-изготовителя патронов; П-45 — марка пороха;
2 — номер партии пороха; 59 — год изготовления пороха; С — обозначение завода-изготовителя пороха;
— цветные полосы (черная и зеленая) — отличительный знак патрона «УС».
укупорка приборов
В воинские части приборы для беззвучной и беспламенной стрельбы и специальные прицельные планки с хомутиками поступают в деревянных ящиках.
В каждом ящике уложено: 6 приборов, 6 специальных прицельных планок с хомутиками, 6 стальных щеток для чистки прибора, 6 обтюраторов.
(Сведения, по современными патронам и ПБС – под патрон 5,45мм - не приводятся для исключения раскрытия служебной информации ограниченного пользования .... )
