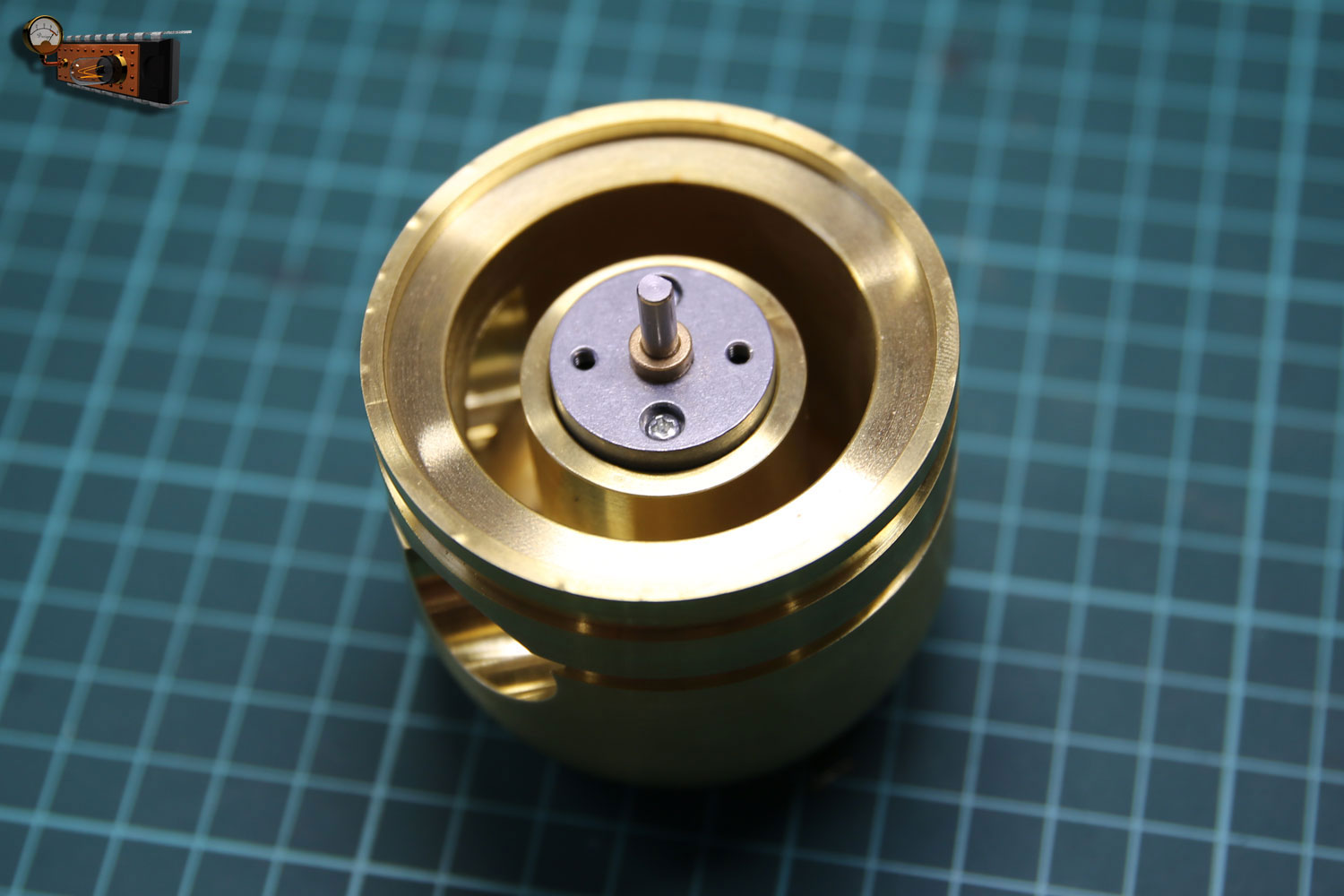

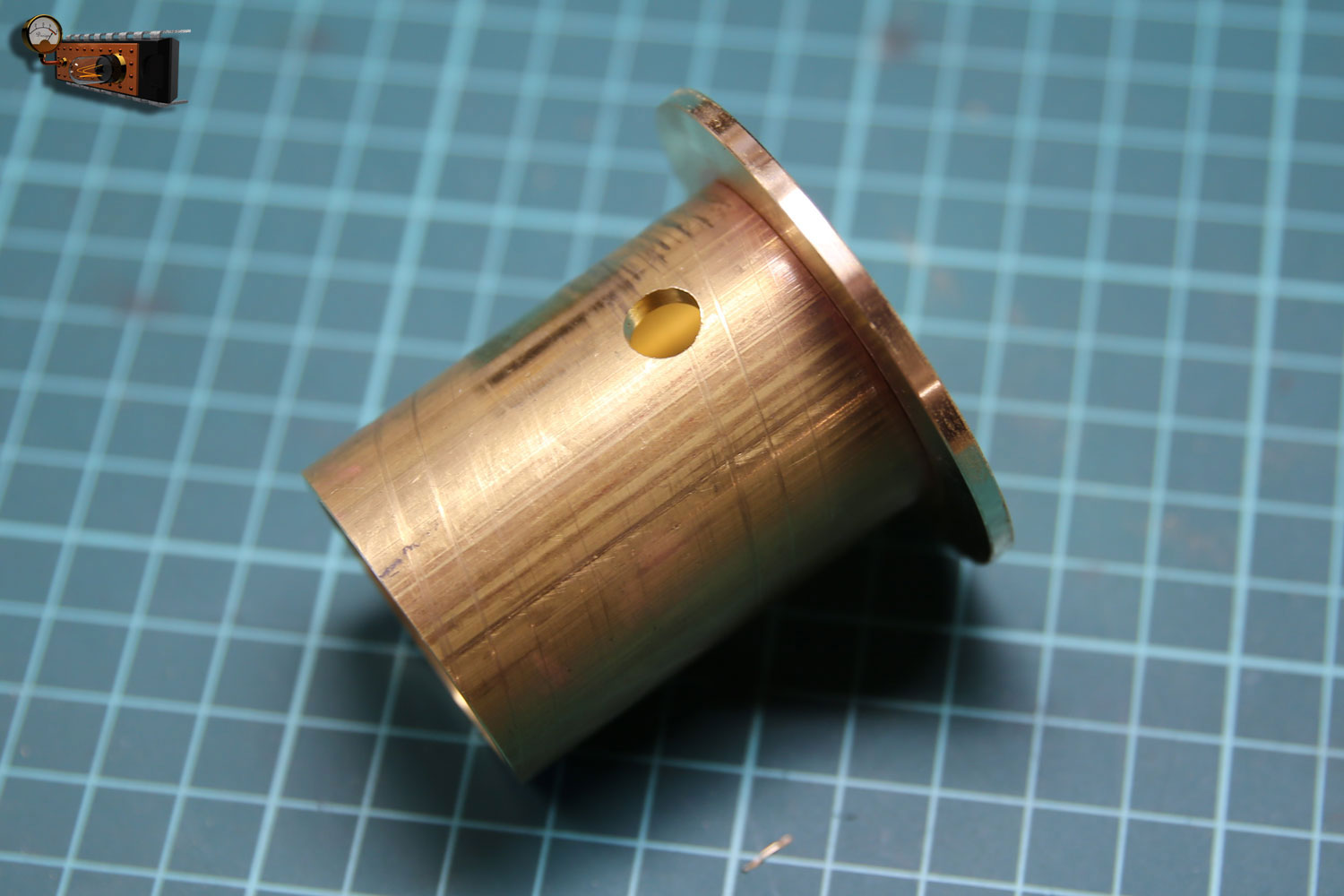

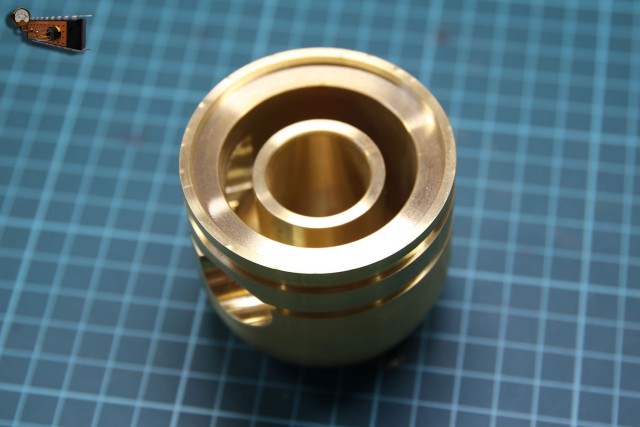

Внутрь корпуса впаивается стакан для крепления небольшого двигателя с редуктором.

Наливатор по мотивам игры «Machinarium»

[^]
Wallery
10.09.2021 - 09:57
11
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 2059
02

Наливатор по мотивам игры «Machinarium»

[^]
Wallery
10.09.2021 - 09:57
23
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 2059
Бедный Йорик! Я знал его, Горацио…

Наливатор по мотивам игры «Machinarium»

[^]
Wallery
10.09.2021 - 09:58
12
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 2059

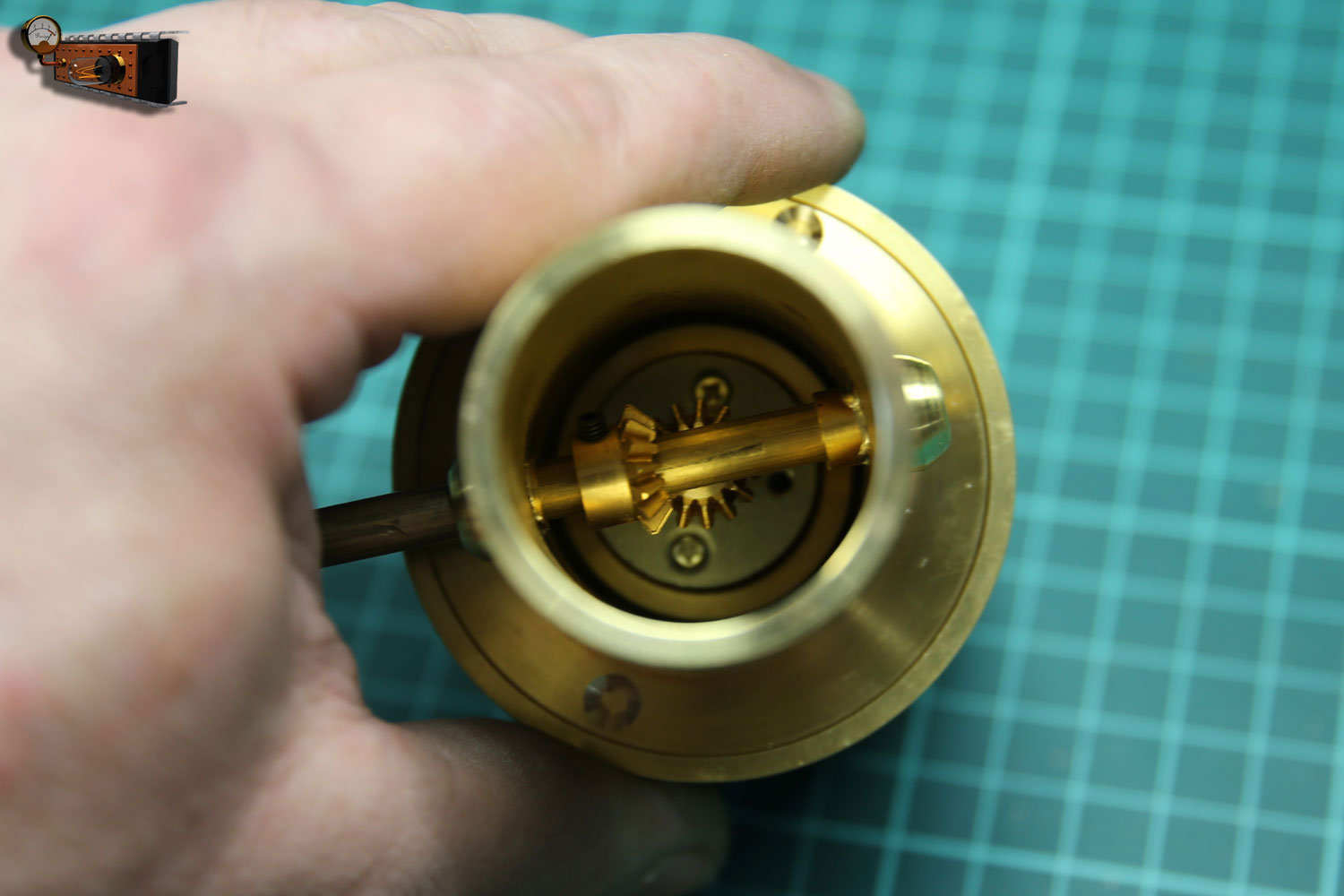

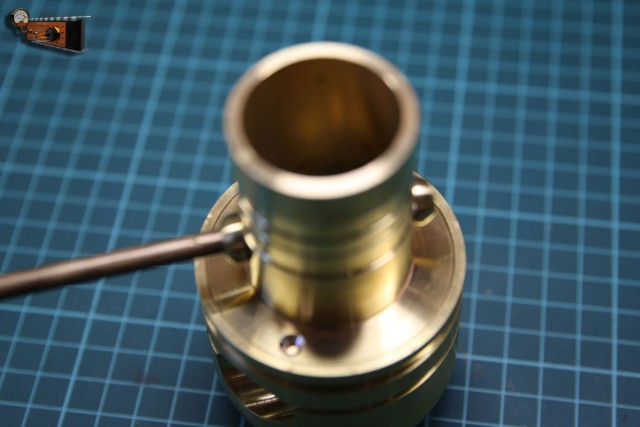

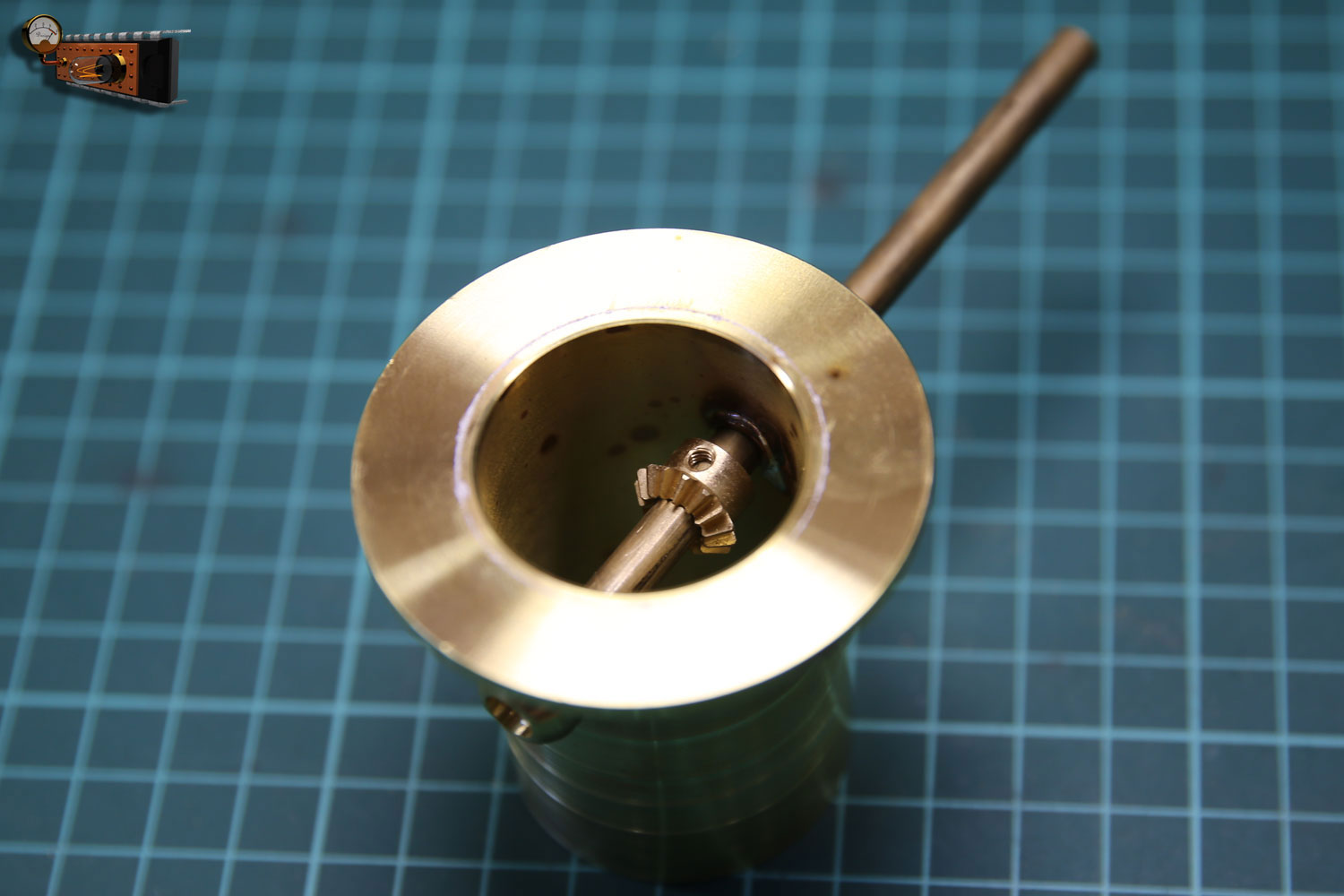

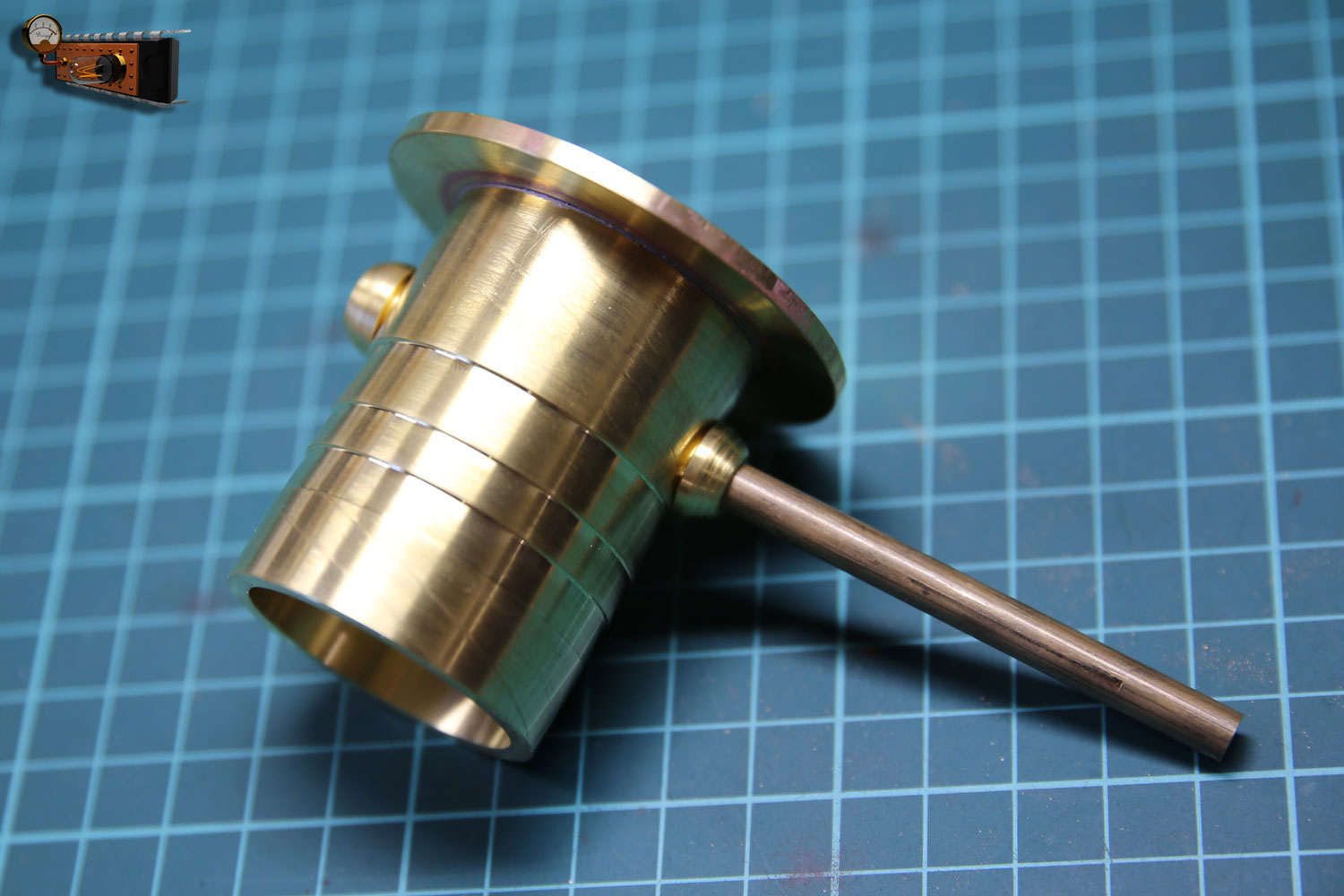

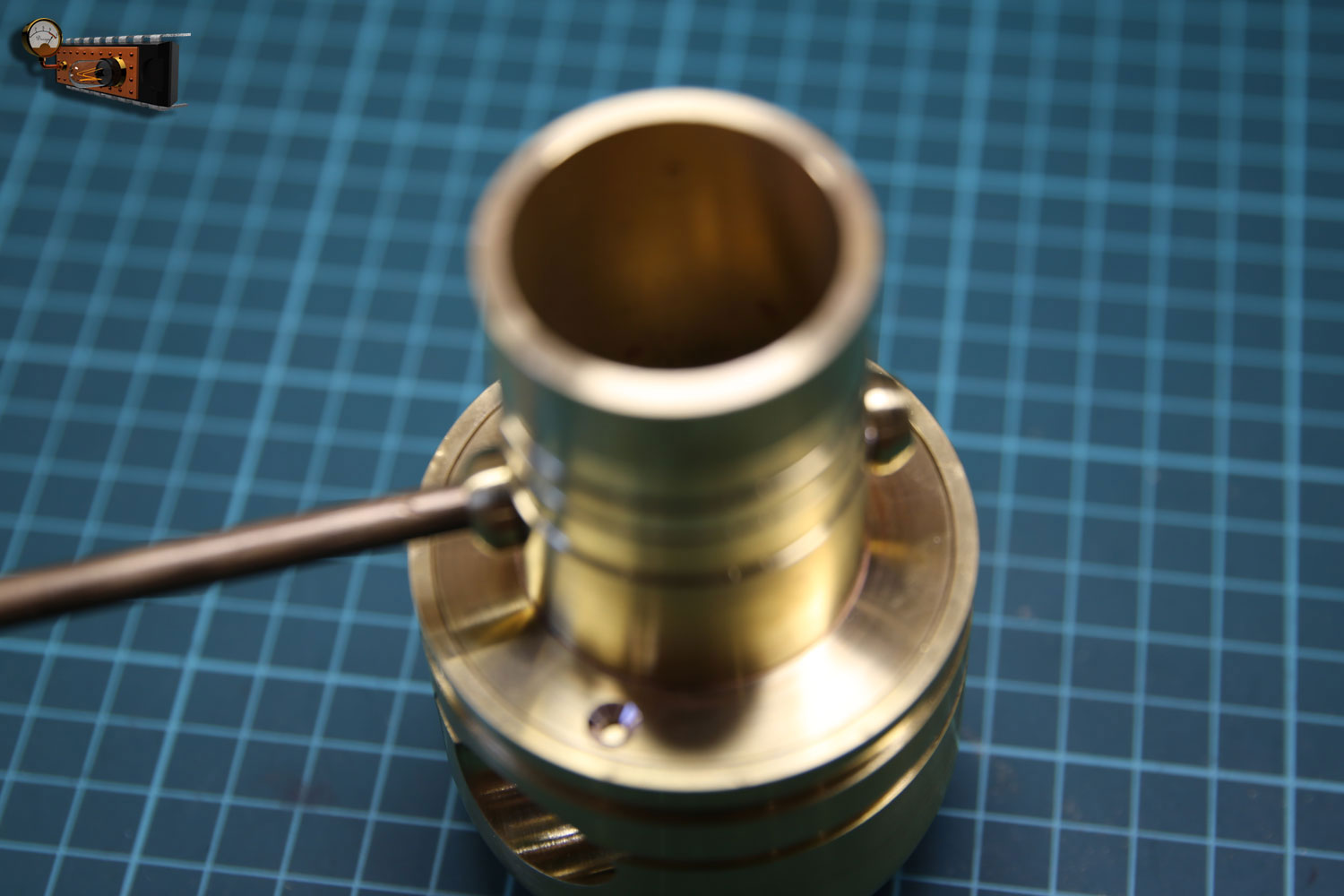

Йозеф будет держать в руке заправочный пистолет и наливать напитки. Для этого одна рука делается подвижной. Привод осуществляется через конические шестерёнки.

Наливатор по мотивам игры «Machinarium»

[^]
Wallery
10.09.2021 - 09:58
10
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 2059
02

Наливатор по мотивам игры «Machinarium»

[^]
Wallery
10.09.2021 - 09:58
13
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 2059
03

Наливатор по мотивам игры «Machinarium»

[^]
Wallery
10.09.2021 - 09:58
10
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 2059
04

Наливатор по мотивам игры «Machinarium»

[^]
Wallery
10.09.2021 - 09:58
12
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 2059

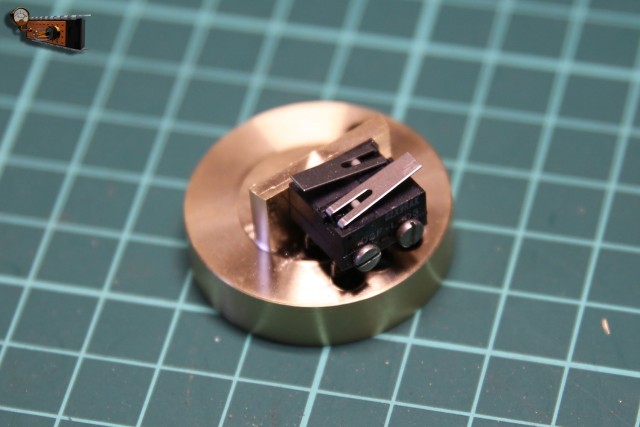

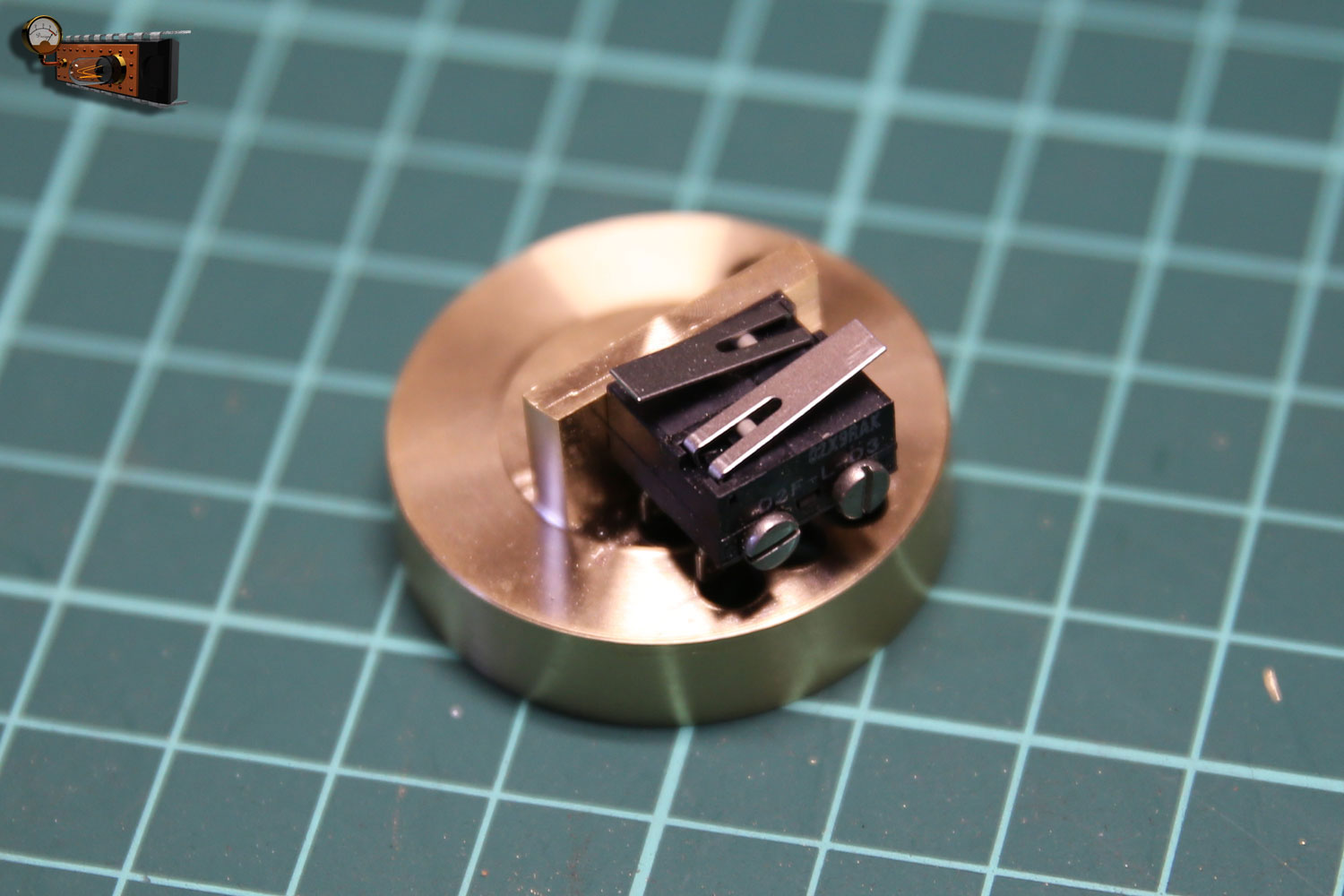

На оси руки находятся два кулачка, которые нажимают на концевики и тем самым обозначаются крайние положения руки.

Наливатор по мотивам игры «Machinarium»

[^]
Wallery
10.09.2021 - 09:59
11
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 2059
02

Наливатор по мотивам игры «Machinarium»

[^]
JaneS
10.09.2021 - 09:59
3
Статус: Offline


Ярила

Регистрация: 8.08.13
Сообщений: 7423
Машинариум wub.gif wub.gif wub.gif
Блин, простите, не удержалась, как увидела

Это сообщение отредактировал JaneS - 10.09.2021 - 09:59

[^]
Wallery
10.09.2021 - 09:59
15
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 2059

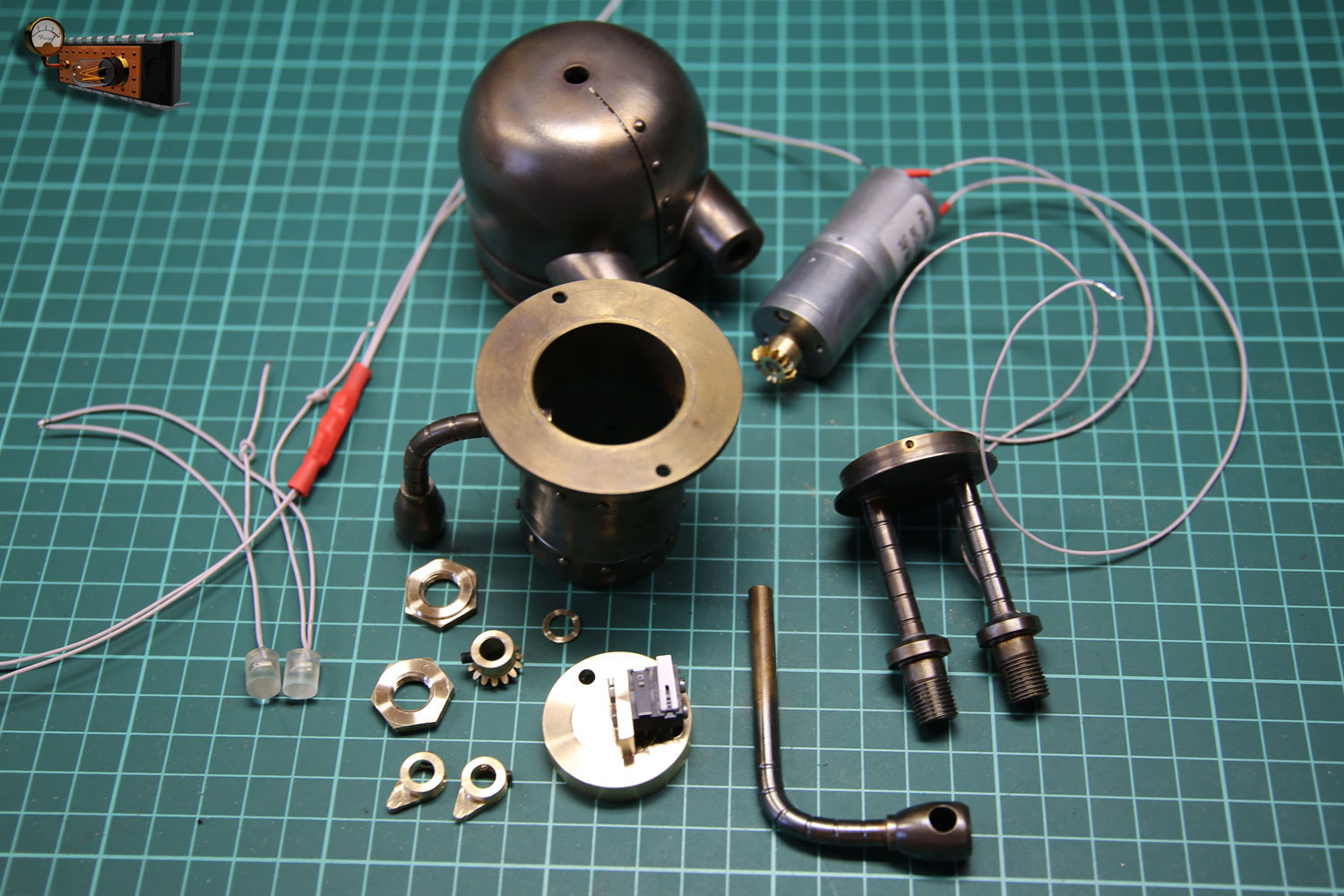

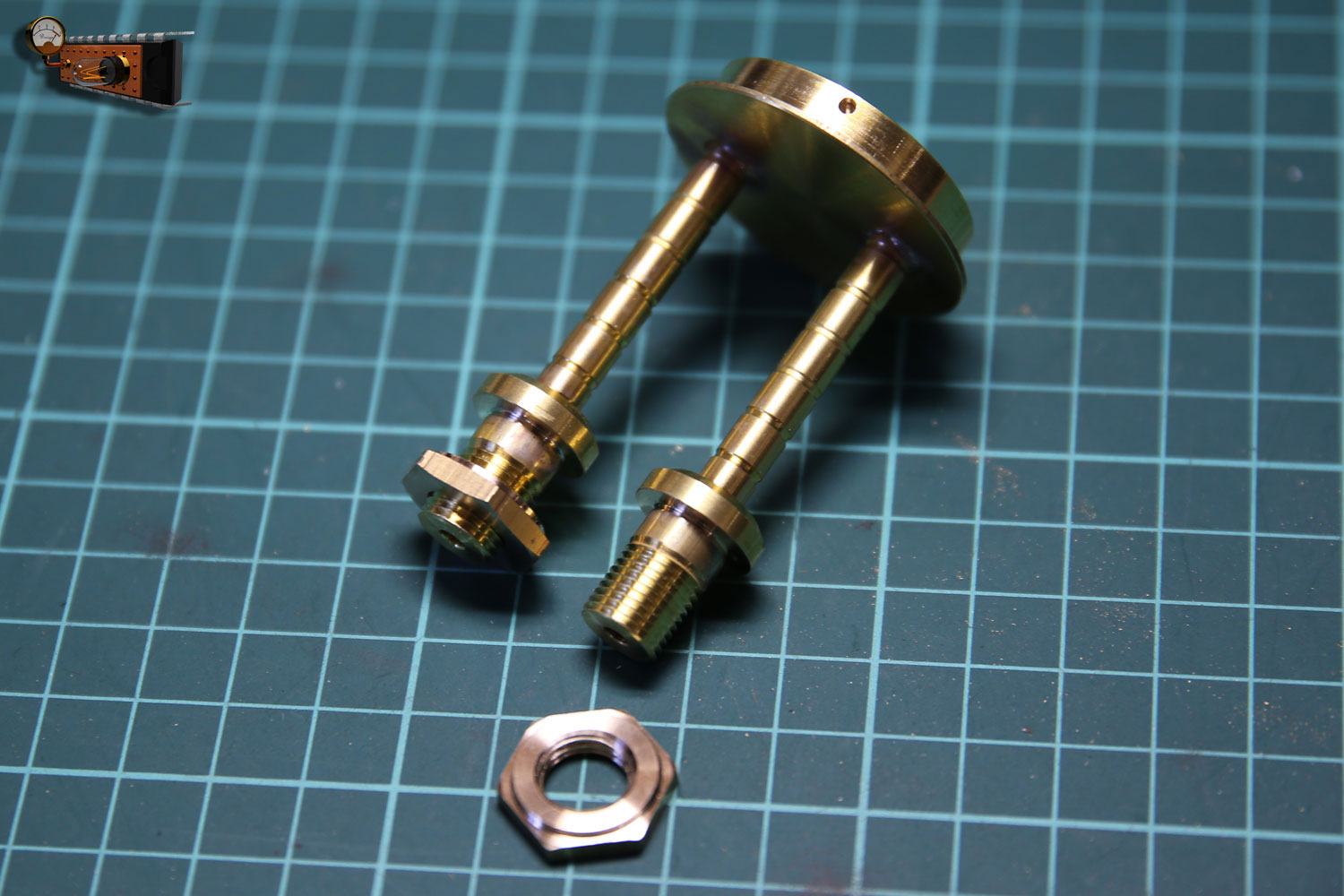

Ноги у робота имеют отверстия для прокладки проводов. Крепиться к корпусу робот будет гайками.

Наливатор по мотивам игры «Machinarium»

[^]
Wallery
10.09.2021 - 09:59
13
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 2059

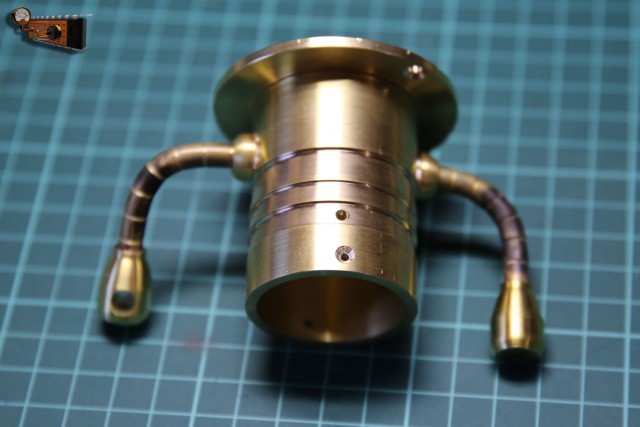

Нагрел и согнул руки.

Наливатор по мотивам игры «Machinarium»

[^]
Wallery
10.09.2021 - 09:59
18
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 2059

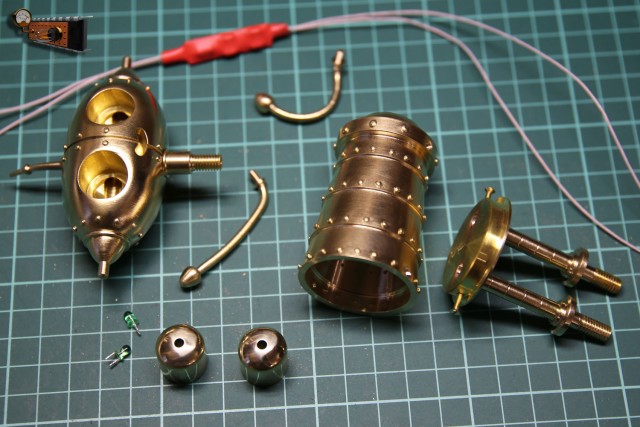

Все детали робота Йозефа. На фотографии можно видеть глаза, которые будут светится белым, когда робот шевелит рукой. А чтобы светодиоды горели при любом направлении вращения двигателя, они подключены через диодный мост. Его я спрятал в термоусадочную трубку.

Наливатор по мотивам игры «Machinarium»

[^]
Wallery
10.09.2021 - 10:00
35
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 2059

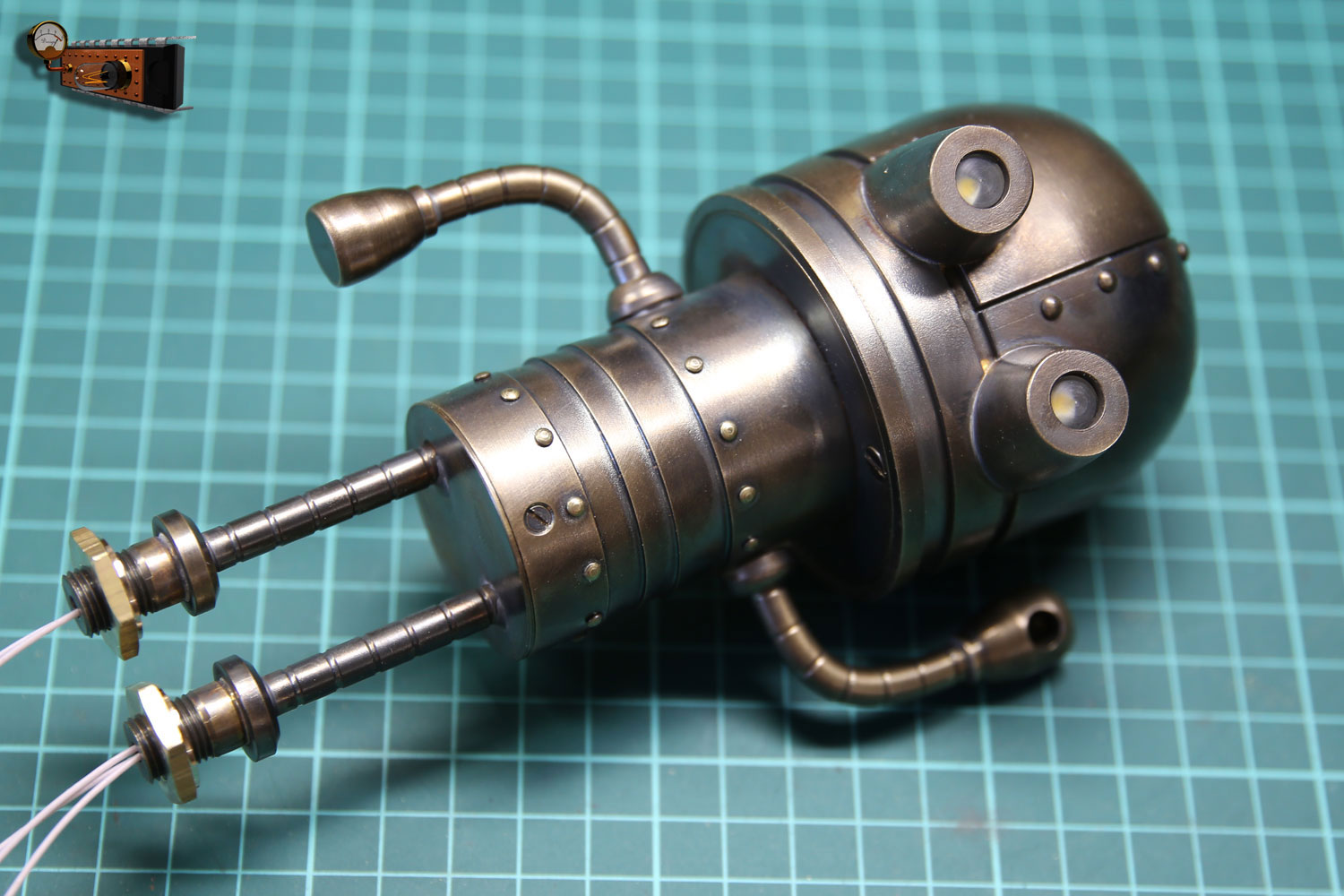

Йозеф готов!

Наливатор по мотивам игры «Machinarium»

[^]
Wallery
10.09.2021 - 10:00
21
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 2059

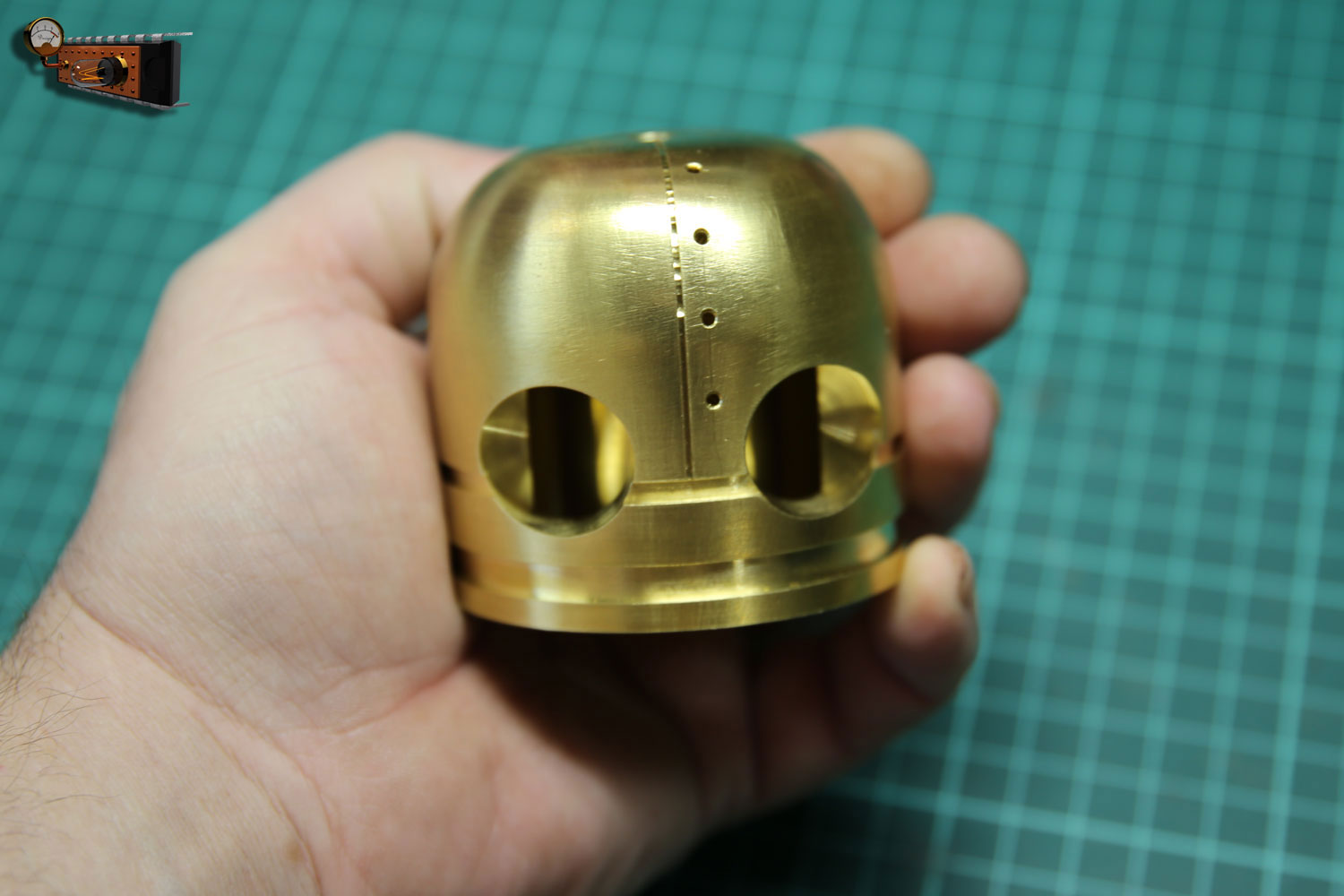

Изготовление Берты не буду описывать подробно, с ней всё просто – практически все детали сделаны на токарном станке, а для глаз подобрал два зелёных светодиода в прозрачном корпусе.

Наливатор по мотивам игры «Machinarium»

[^]
Wallery
10.09.2021 - 10:00
33
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 2059
Берта в сборе.

Наливатор по мотивам игры «Machinarium»

[^]
Wallery
10.09.2021 - 10:00
16
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 2059

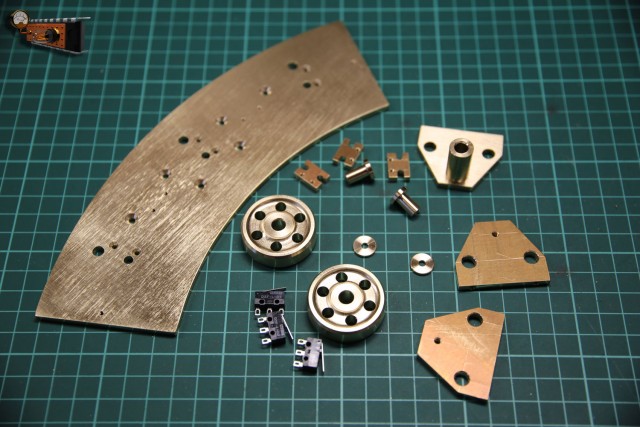

Стопки будут перемещаться на двухколёсной тележке по дуговой траектории. Вот её детали.

Наливатор по мотивам игры «Machinarium»

[^]
Wallery
10.09.2021 - 10:00
15
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 2059
Двигатель тележки будет находиться на корпусе, а для передачи усилия служит штанга из латунного прутка 10Х10 мм. В нижней части штанга имеет паз для укладки проводов.

Наливатор по мотивам игры «Machinarium»

[^]
Wallery
10.09.2021 - 10:01
16
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 2059

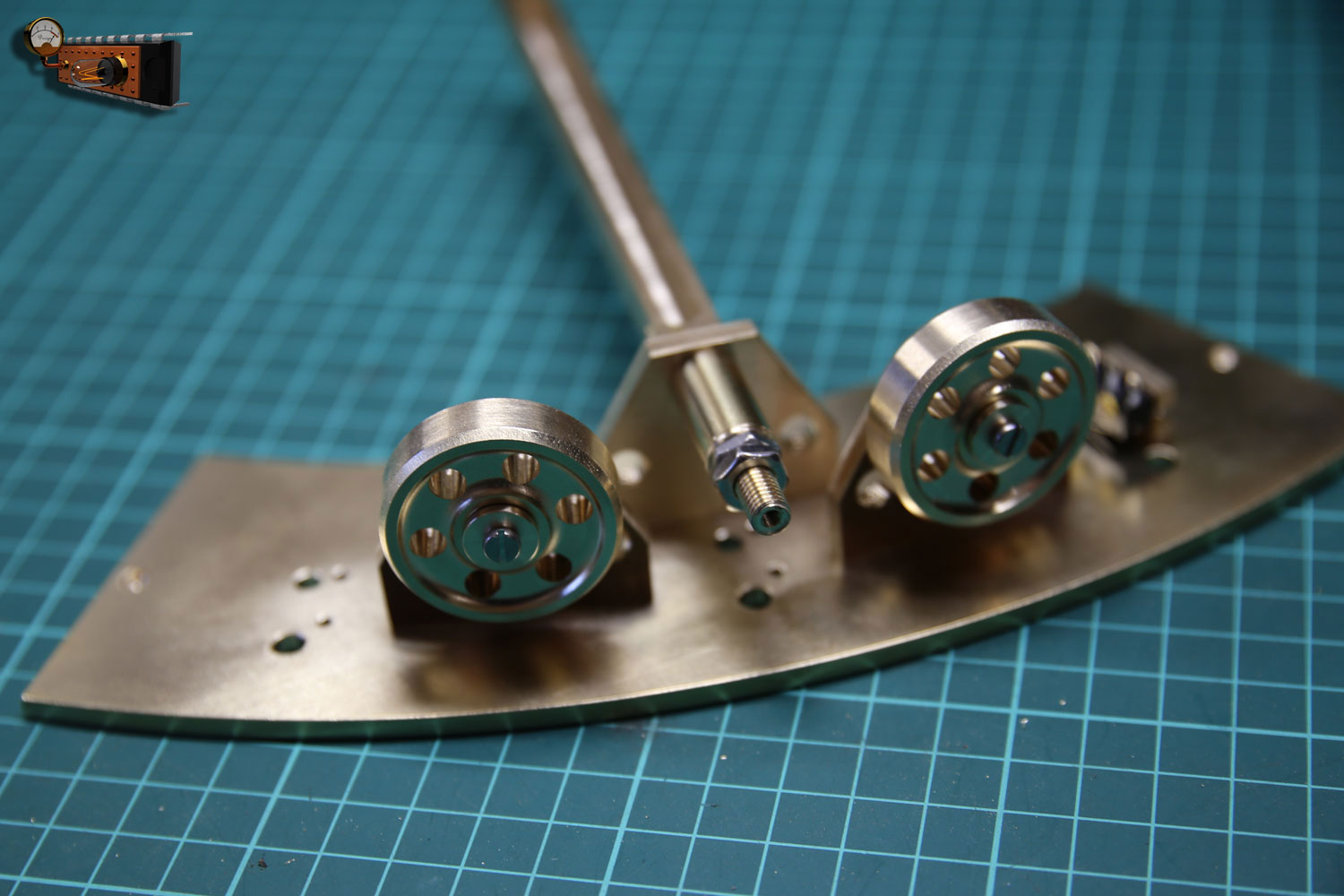

Штанга крепится к платформе тележки через втулку, она нужна для того, чтобы исключить возможные перекосы при движении, и чтобы колёса всегда имели контакт с поверхностью. Рядом с колёсами располагаются микропереключатели для контроля наличия стопок и светодиоды подсветки.

Наливатор по мотивам игры «Machinarium»

[^]
Wallery
10.09.2021 - 10:01
15
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 2059
02

Наливатор по мотивам игры «Machinarium»

[^]
Wallery
10.09.2021 - 10:01
14
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 2059
03

Наливатор по мотивам игры «Machinarium»

[^]
Wallery
10.09.2021 - 10:02
16
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 2059

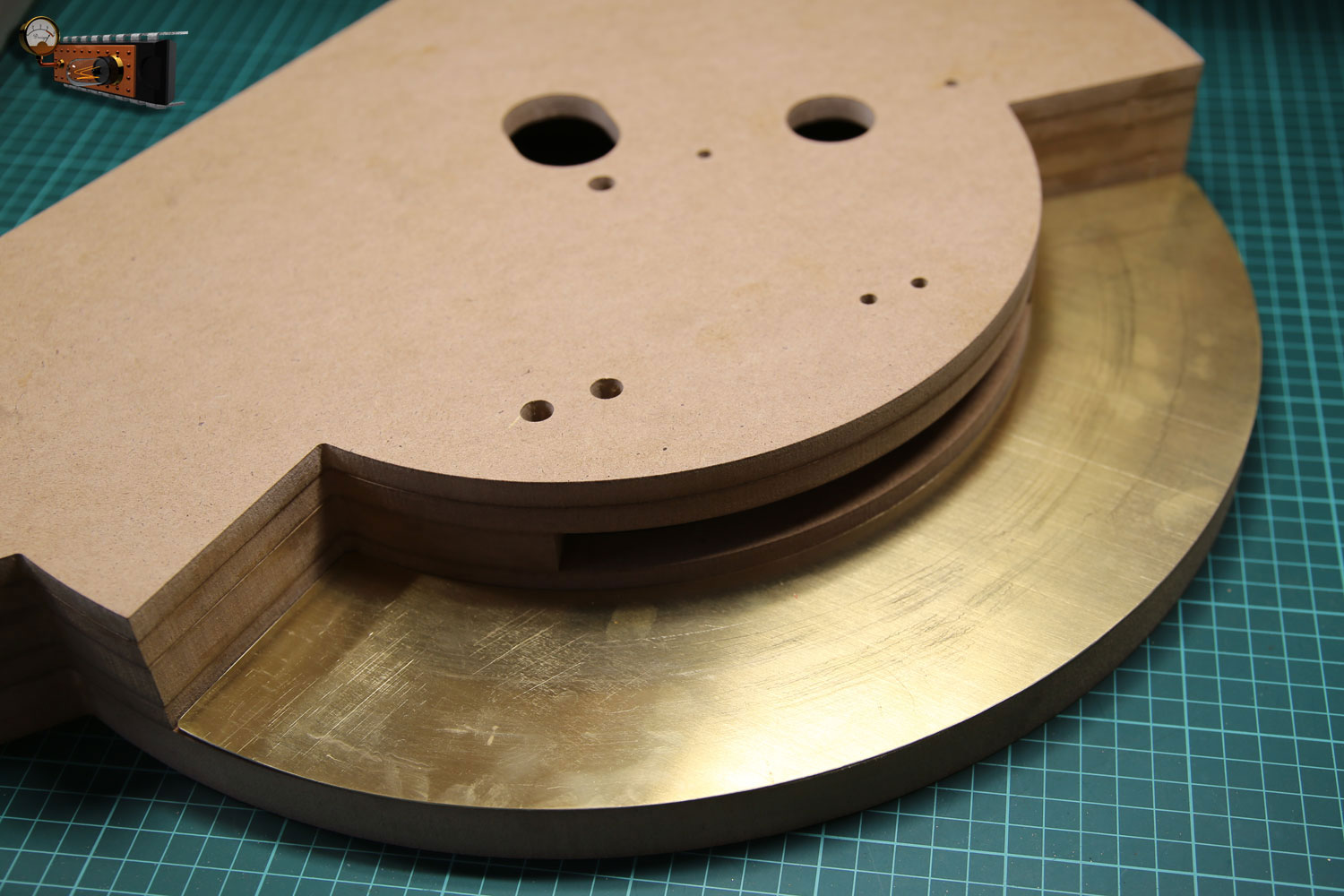

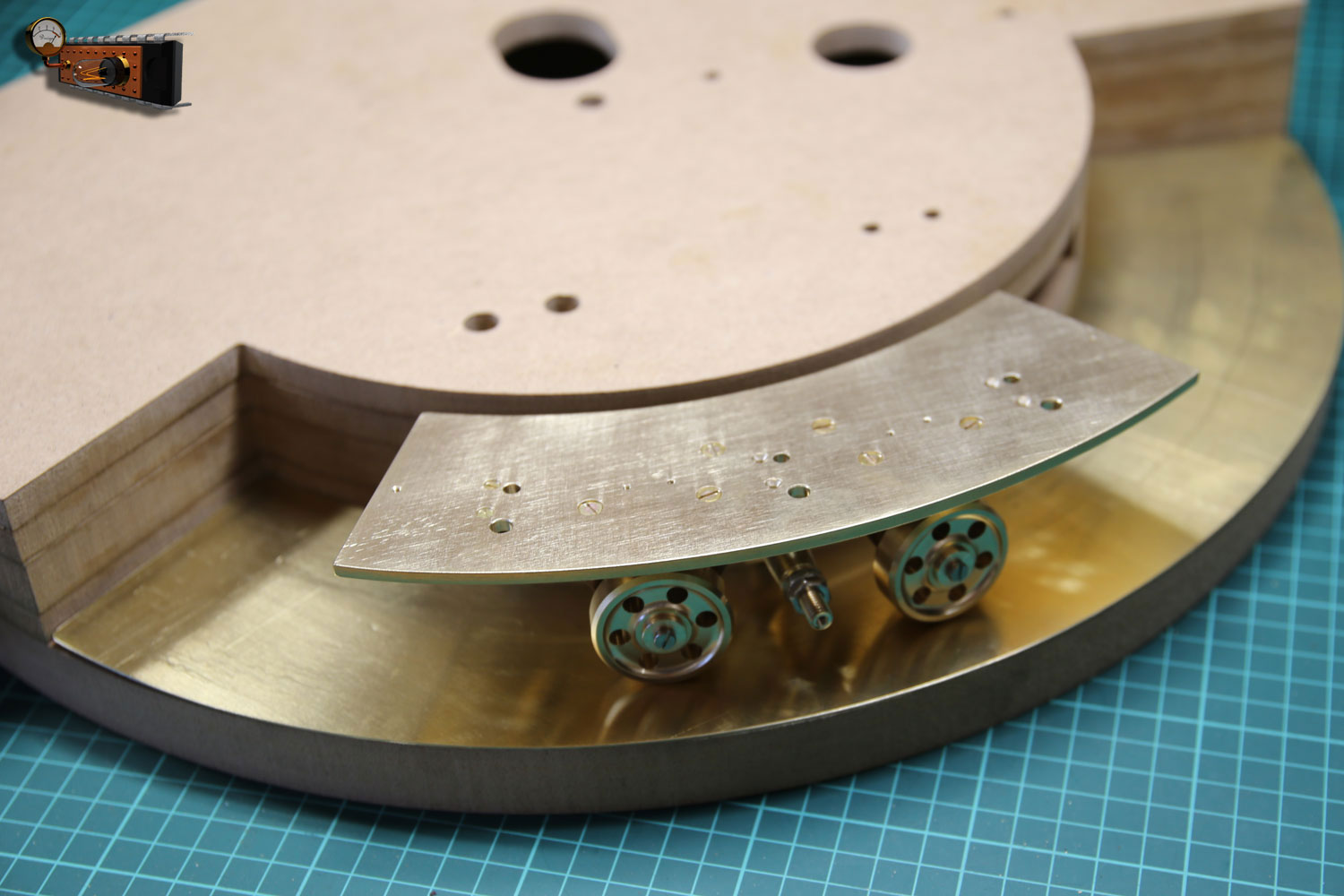

Тем временем Кирилл склеил заготовку корпуса, и я примеряю к нему тележку. Кататься она будет по латунной пластине. Дело в том, что в данной конструкции корпус будет крашеным, а я не уверен, что краска сможет долго выдержать воздействие на неё колёс.

Наливатор по мотивам игры «Machinarium»

[^]
Wallery
10.09.2021 - 10:02
15
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 2059
02

Наливатор по мотивам игры «Machinarium»

[^]
Wallery
10.09.2021 - 10:02
18
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 2059

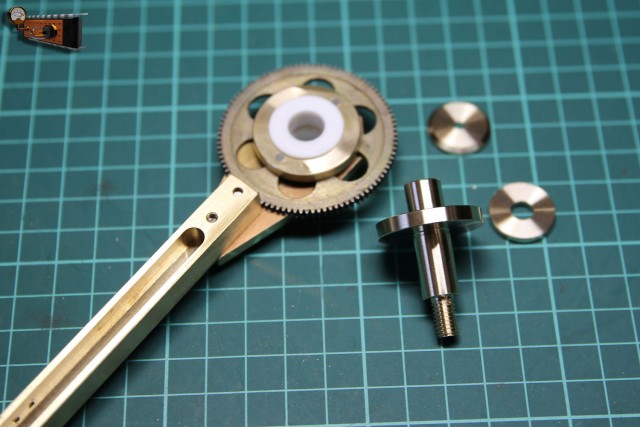

На втором конце штанги установлена шестерёнка. Для снижения трения ось вращения имеет фторопластовые втулки.

Наливатор по мотивам игры «Machinarium»

[^]
Wallery
10.09.2021 - 10:02
12
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 2059

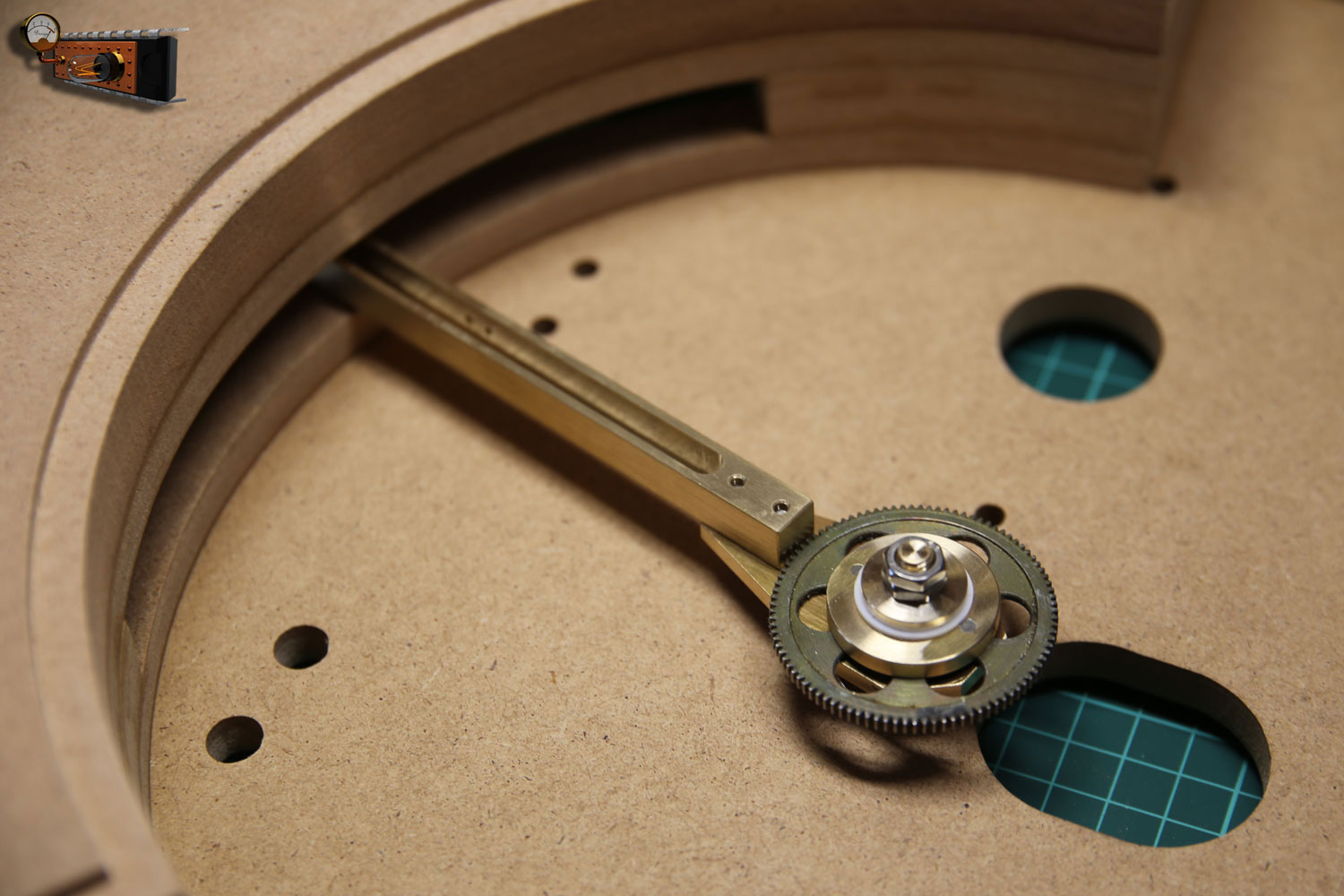

Штанга проходит через специальный паз в корпусе.

Наливатор по мотивам игры «Machinarium»

[^]
