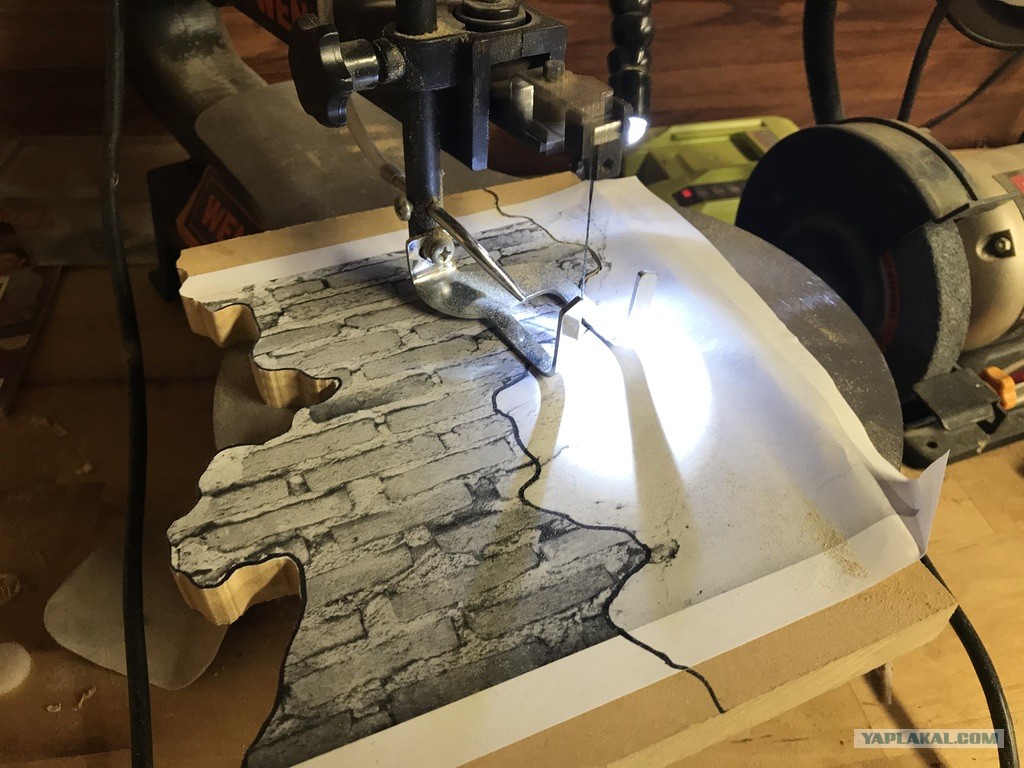

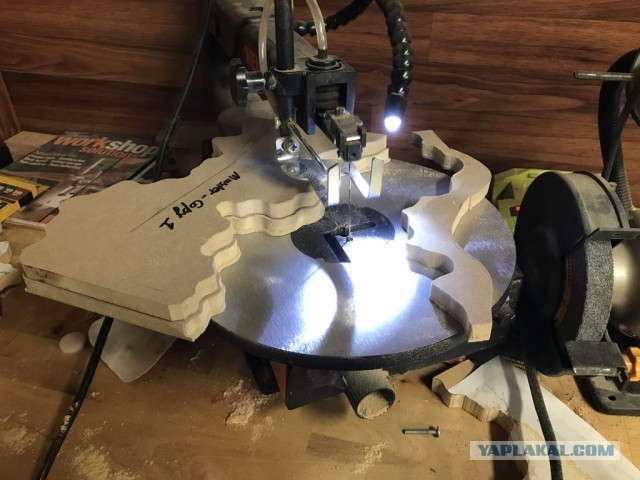

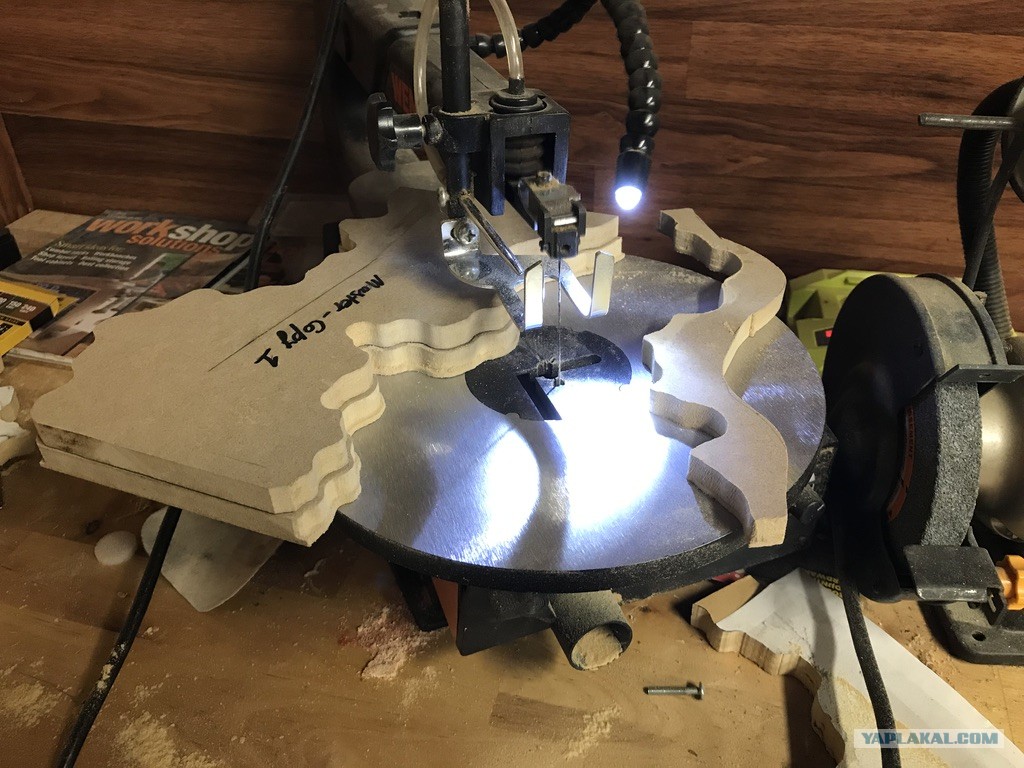

Такая резка – рутина для ЧПУ, но мы будем все делать руками. Наклеил фотку на лист МДФ, отчертил контуры для выпиливания мастер-шаблона и выпилил его на лобзиковом станочке.

О досках, кирпичах и облезлой штукатурке

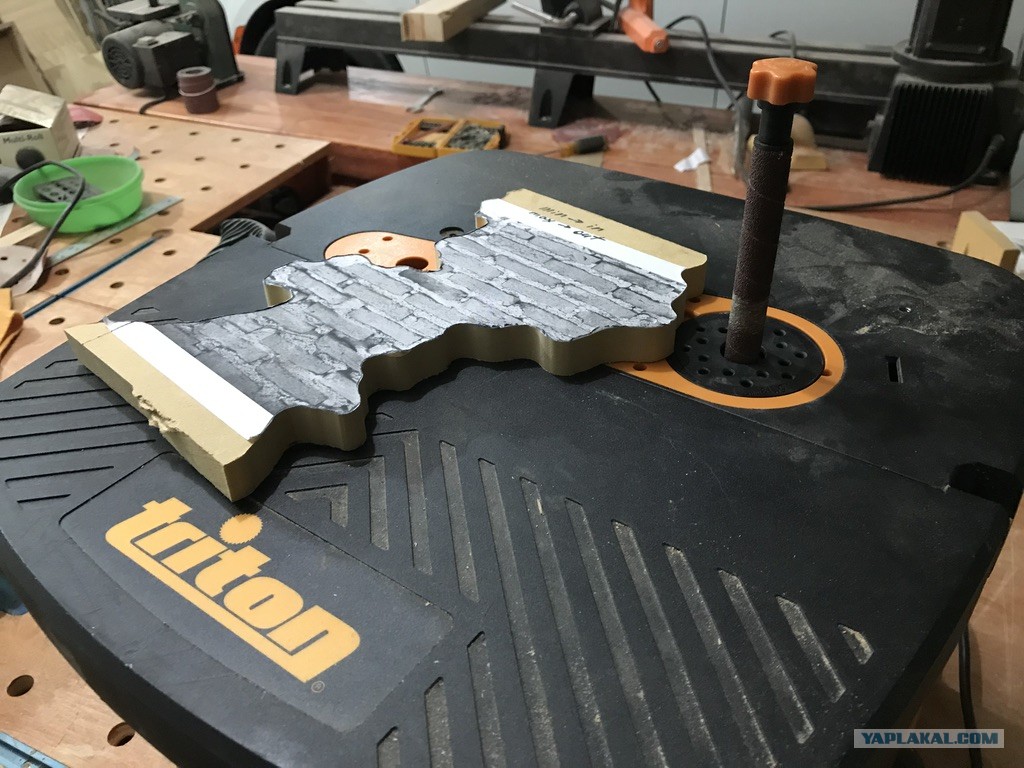

Кромку шлифуем (я использовал осциллирующий барабанный шлиф-станок с самым тонким барабаном). Заодно на этой стадии убеждаемся, что у нас нет слишком тесных углов, куда потом не подлезет копировальная фреза. Где надо – расширяем.

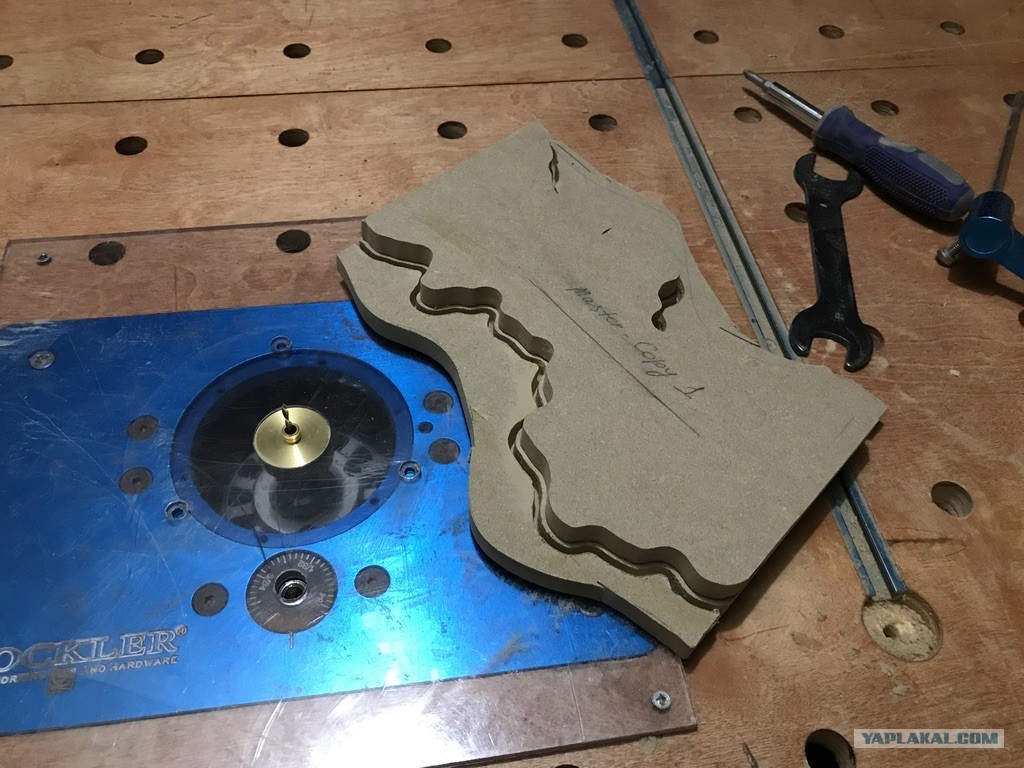

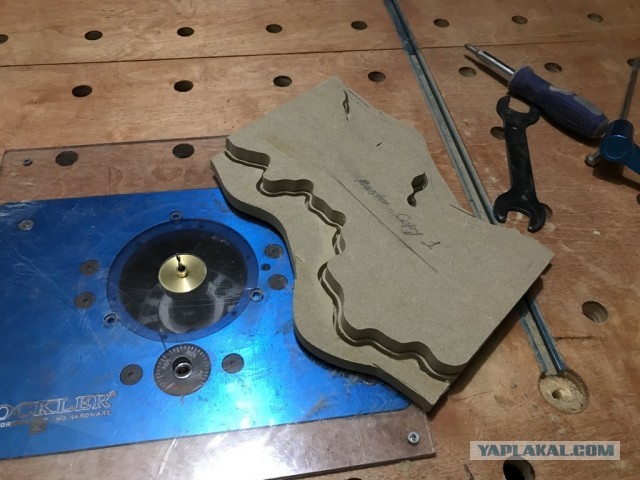

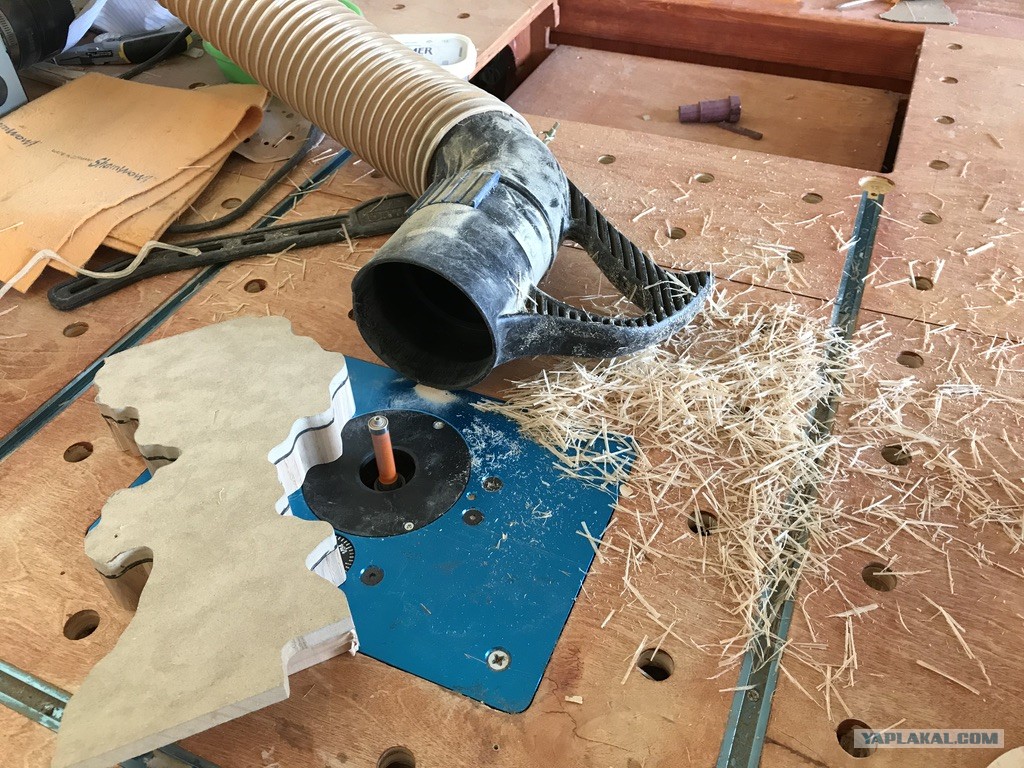

По полученному мастер шаблону (на самом деле я снял с него копию, чтобы сохранить на складе оригинал) с помощью набора для инкрустаций обгоняем внутреннюю и внешнюю кривые. Режем тонкой фрезой с парой копировальных втулок, радиусы которых различаются как раз на диаметр фрезы.

Режем не на полную глубину, для тонкой фрезы нагрузка была бы слишком велика. Проще потом пропилить остаток на лобзиковом станке и обогнать уже более толстой копировальной фрезой с нижним подшипником.

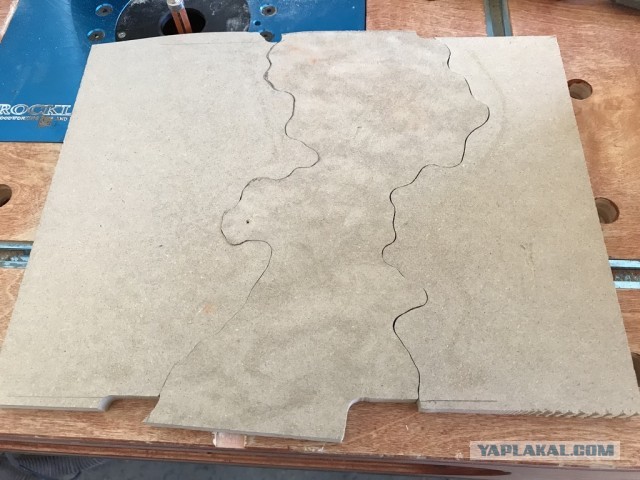

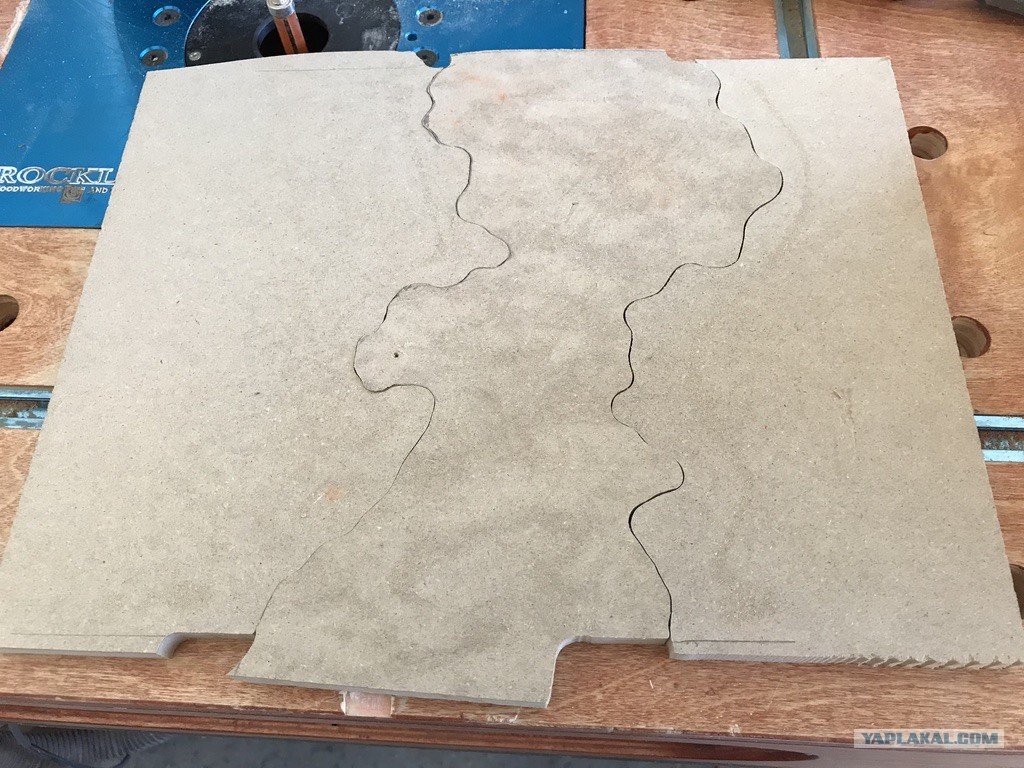

Если все сделано правильно и аккуратно, то совпадение кривых будет почти идеальным. Не ЧПУ качество, понятно, но вполне пристойно для ручной подгонки.

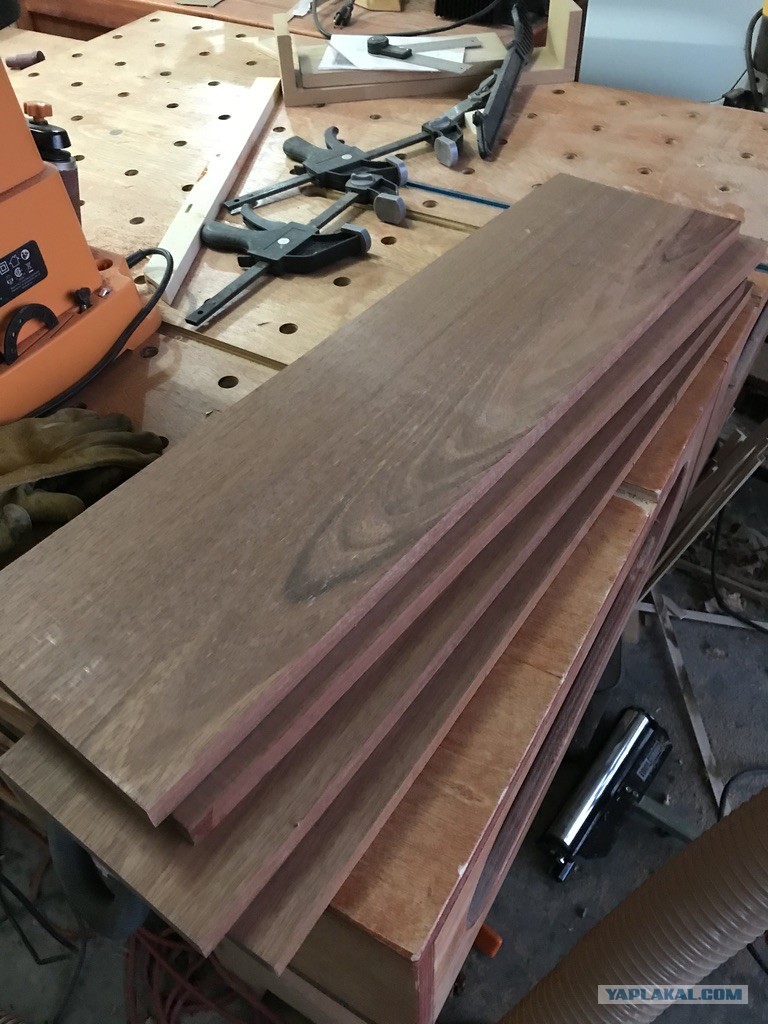

Заодно, в этом проекте решил попробовать новую для меня экзотическую породу – ятобу (она же бразильская вишня, она же бриллиантовое дерево). Из-за пандемии ценник на нее стал вполне демократичным, так что я закупил три доски.

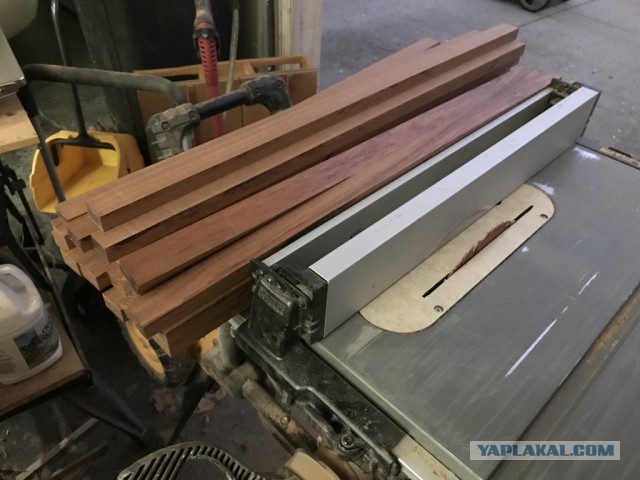

Дерево очень твердое и тяжелое как моя жизнь – даже в воде тонет. Распускаем доски на ламели

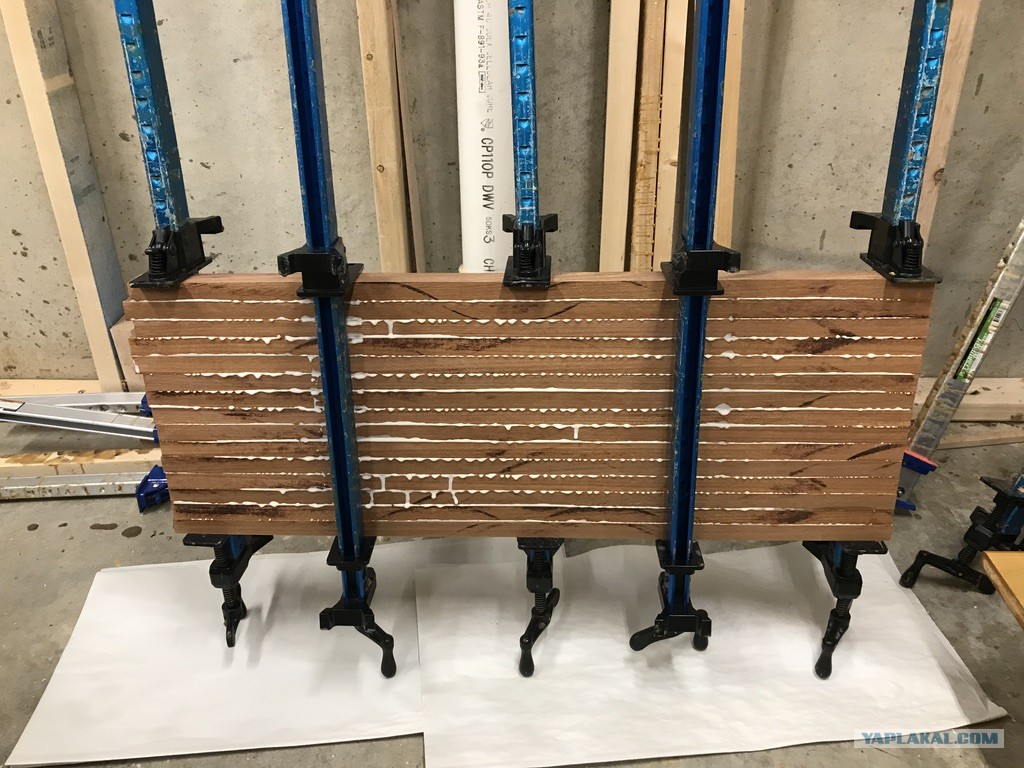

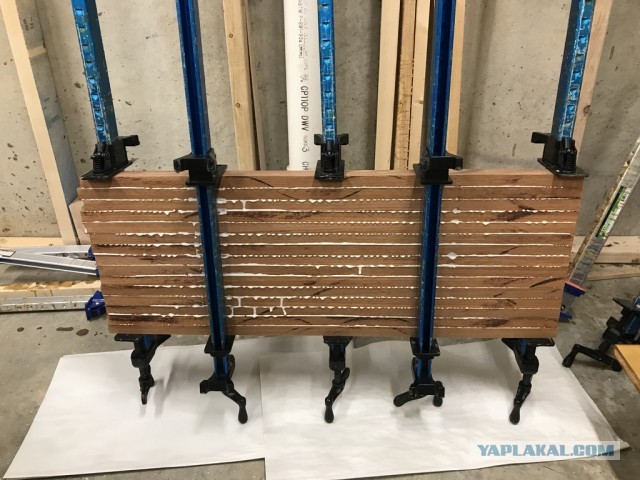

И склеиваем в щиты

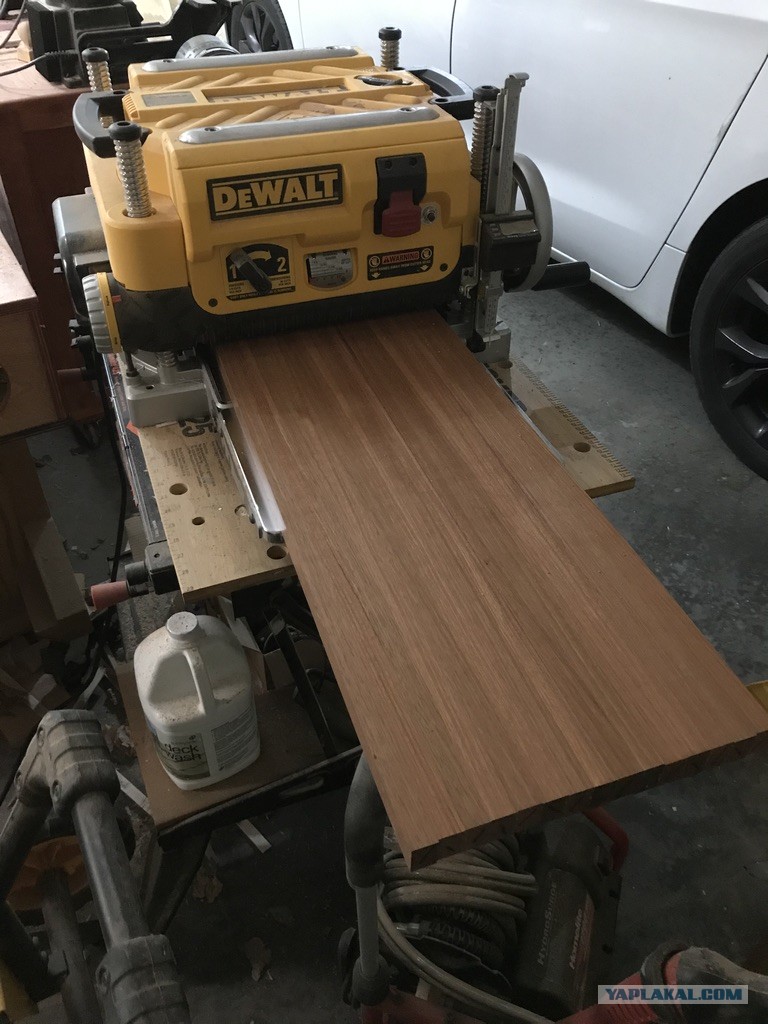

Строгаем щиты,

нарезаем поперек на торцевые ламели

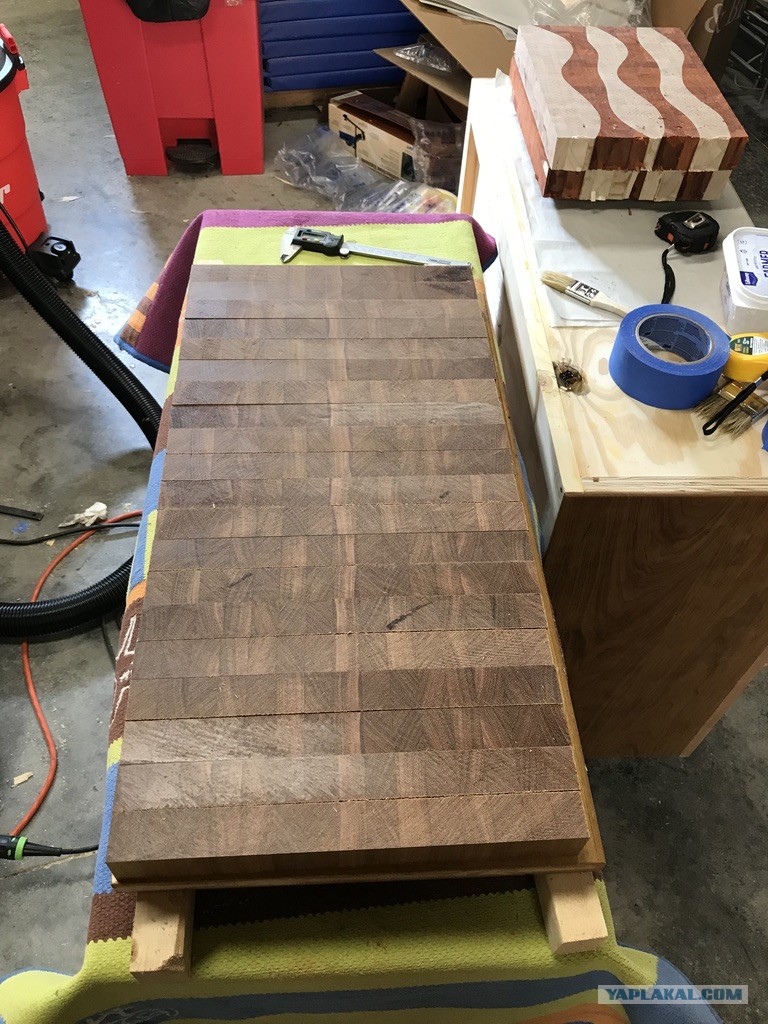

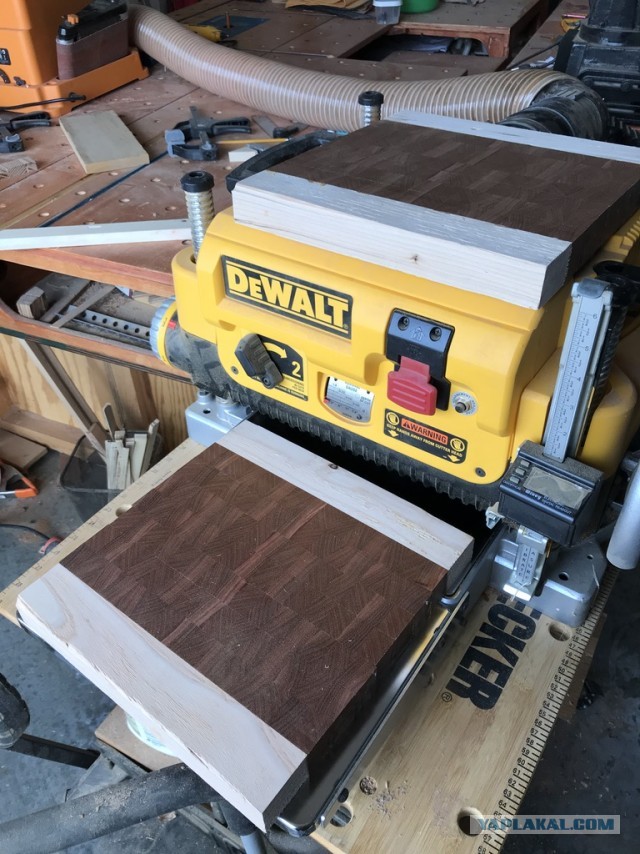

Склеиваем и строгаем торцевые щиты. Тут нужен минимальный съем. Древесина очень твердая. Свежевставленных HSS ножей в рейсусе хватает на два таких щита – потом начинает полосить. Я себе уже заказал вал хеликал, но придет он только в мае. Пока пыхтим с тем что есть.

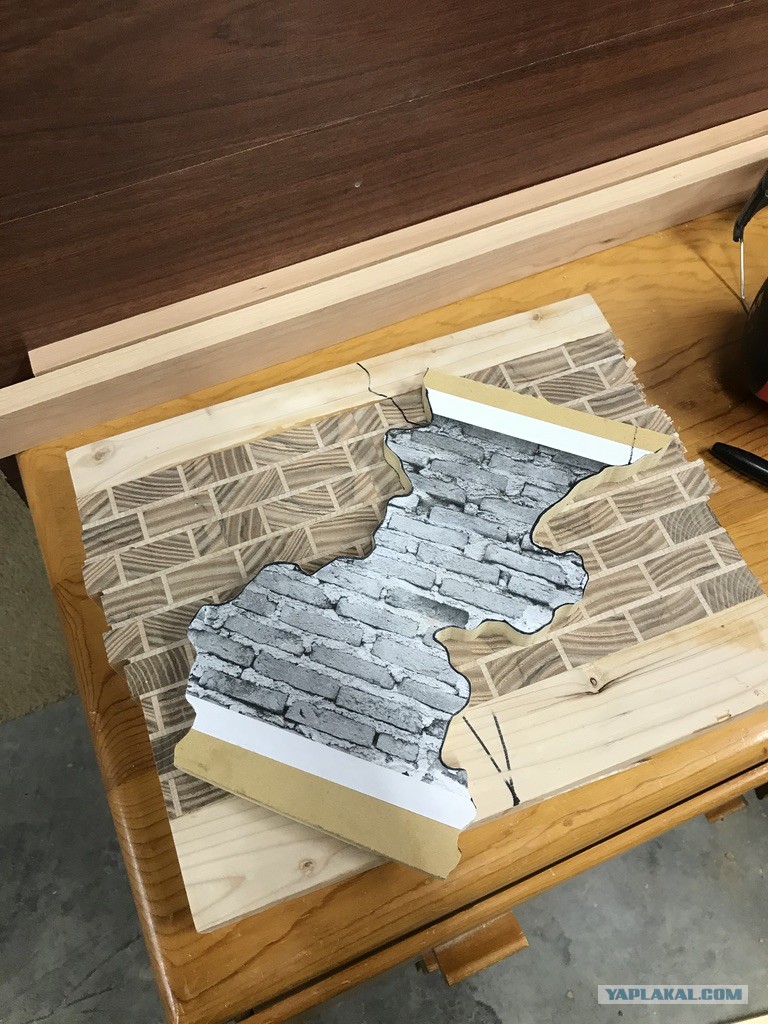

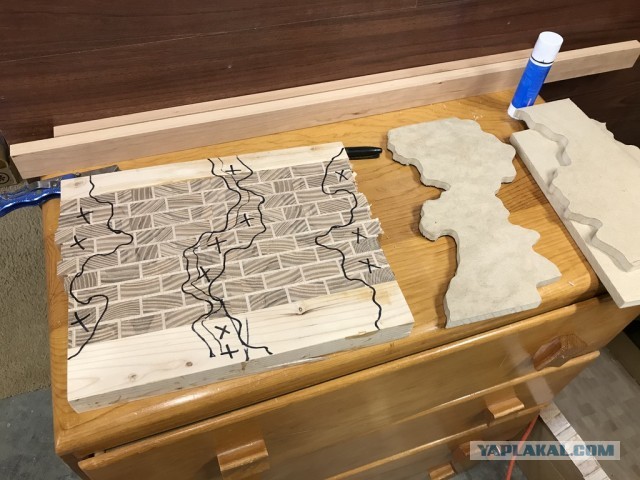

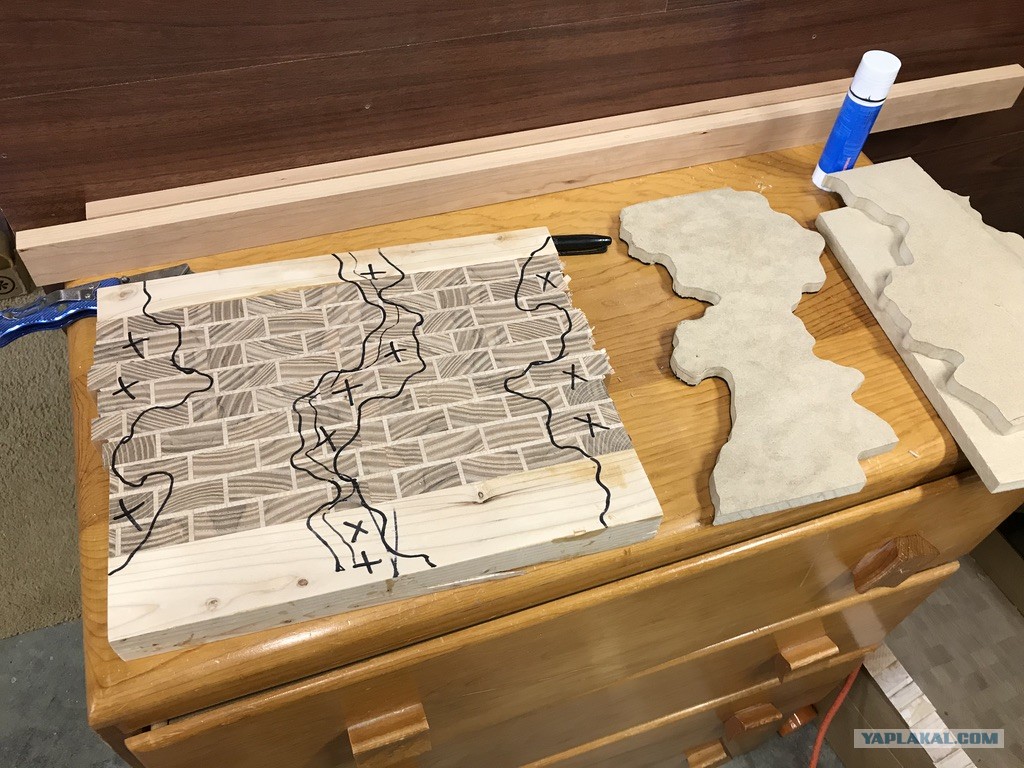

По шаблону размечаем ясеневый «кирпичный» щит выкраивая две детали.

Не забываем помечать, что на выброс – с этой стороны от линии будем резать

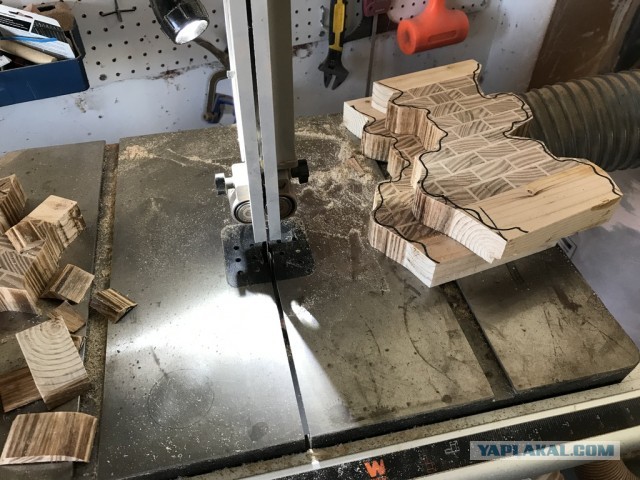

Выпиливаем грубо по разметке – ленточка в помощь

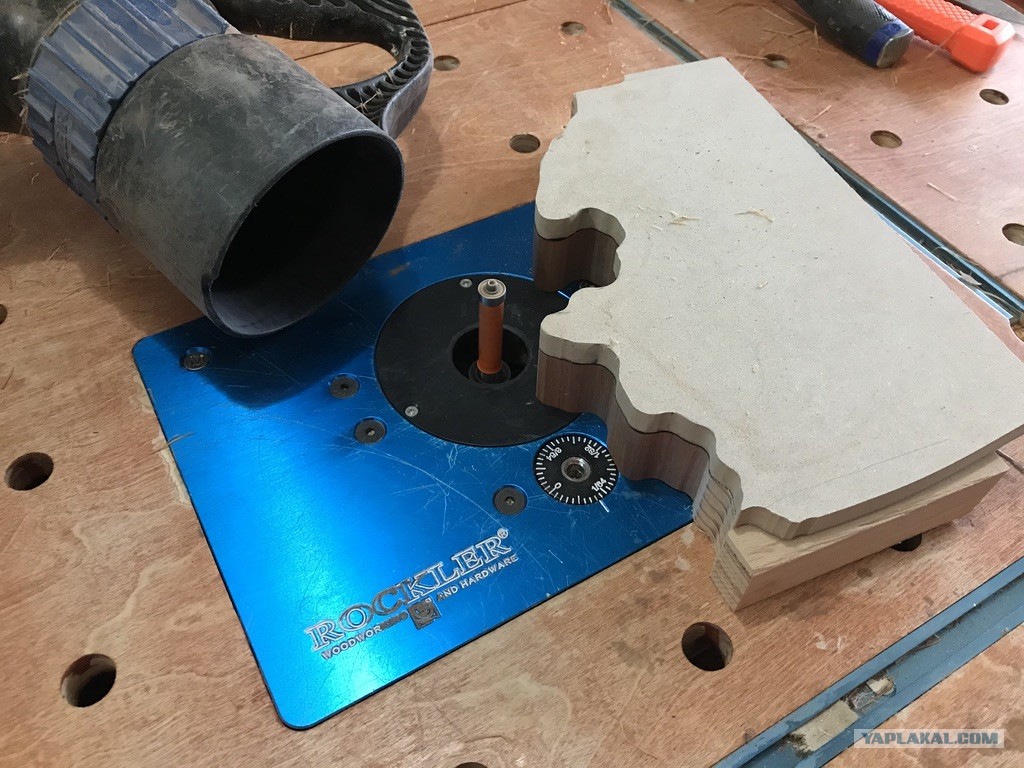

Приклеиваем шаблон на пару капель термоклея и обгоняем копировальной фрезой – торцовый щит фрезеруется очень легко, фреза волокна не режет, а лущит.

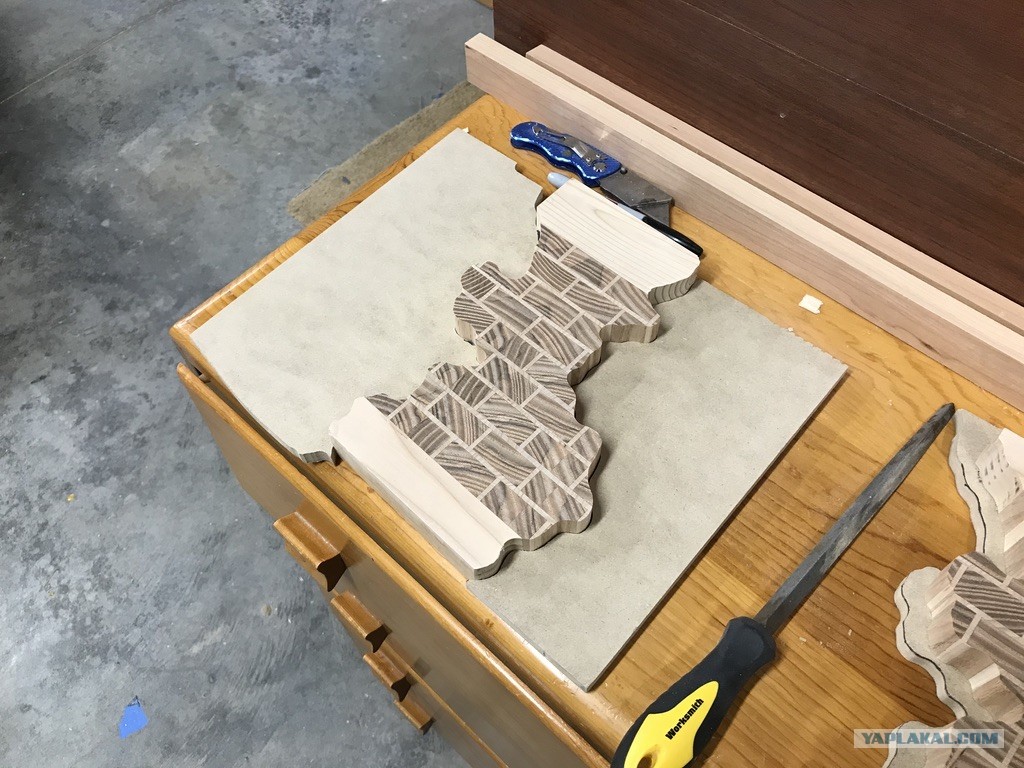

На этом этапе стоит проверить как выпиленная деталь стыкуется с ответными шаблонами. Если что вдруг не так – последний шанс поправить шаблоны.

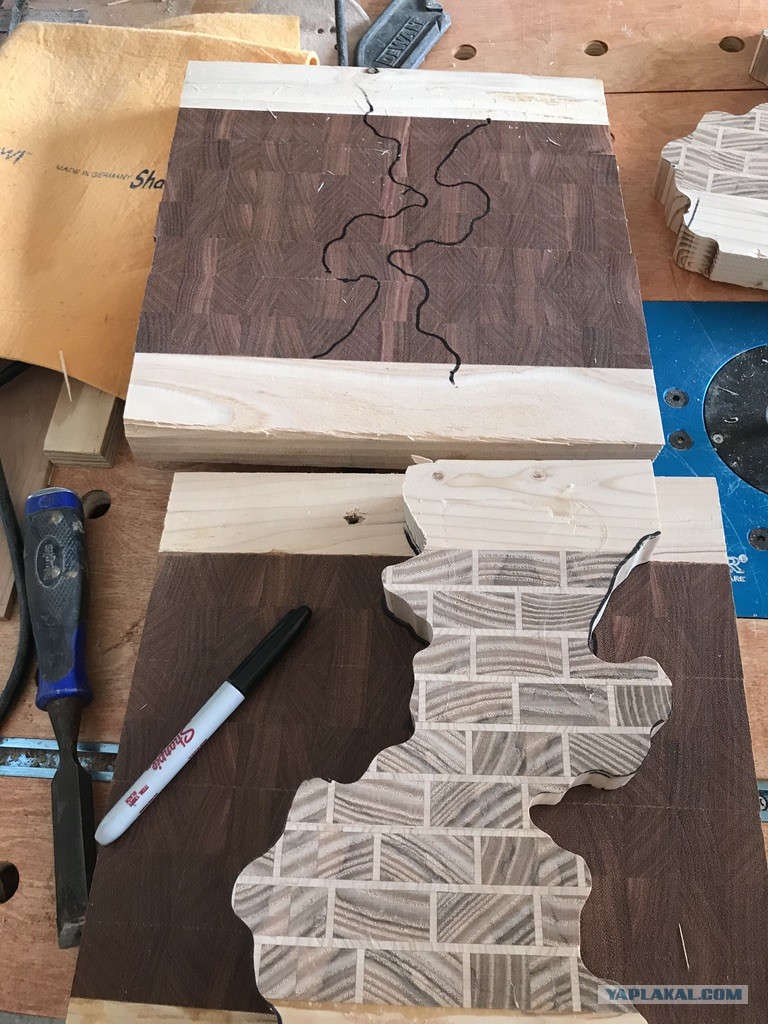

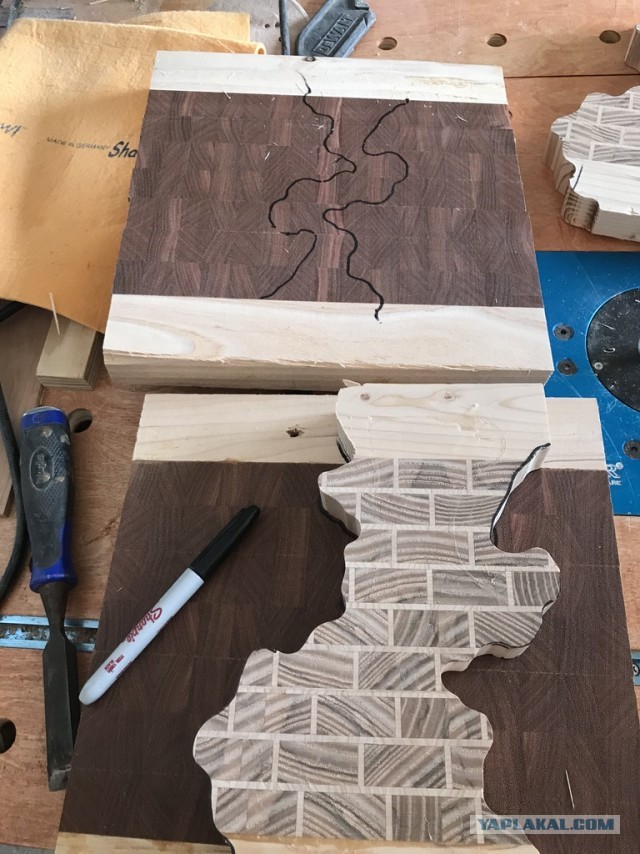

По шаблону (или по детали – на данном этапе все равно) размечаем ответные кривые на ятобовом щите.

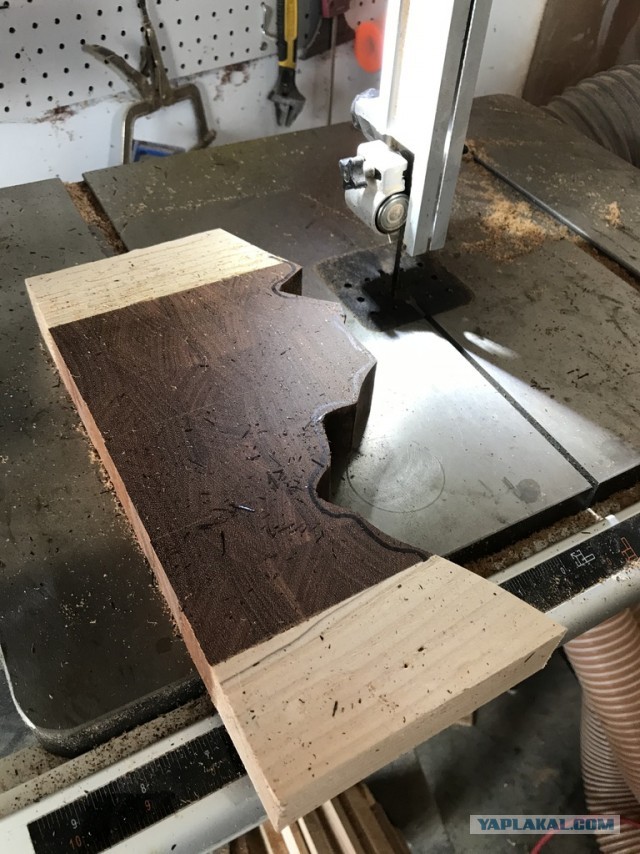

Выпиливаем их на ленточке (полотно с карбидными зубьями еле вывозит, такое впечатление что пилишь довольно толстый алюминий).

Подклеиваем на термоклей шаблон к заготовке

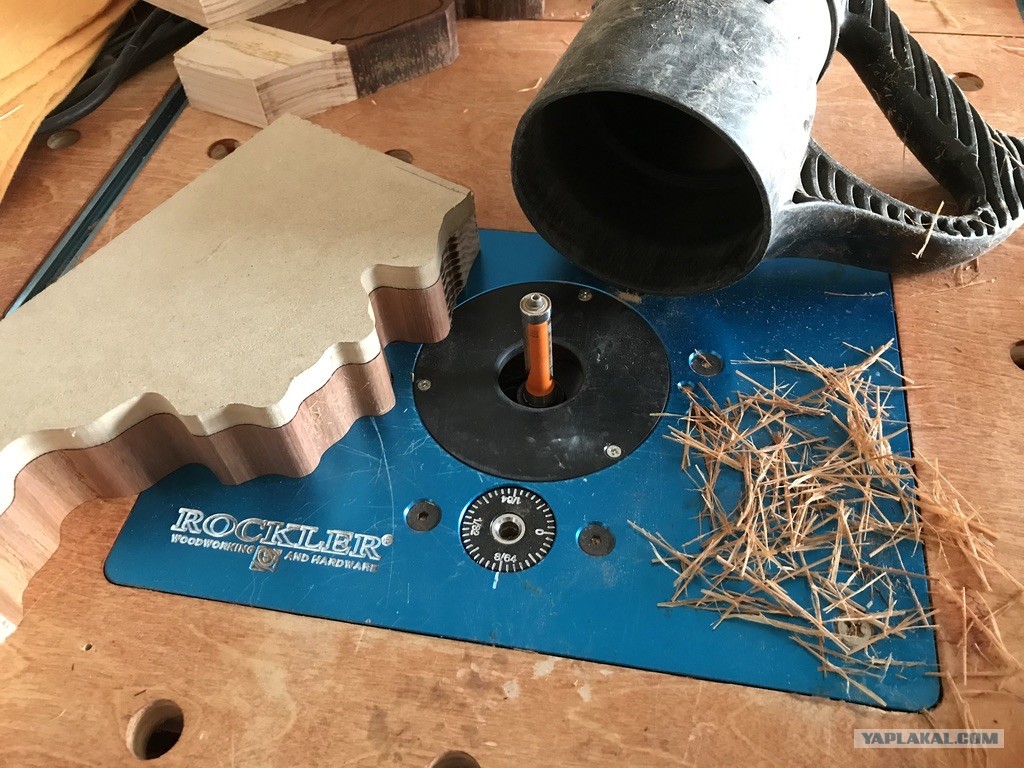

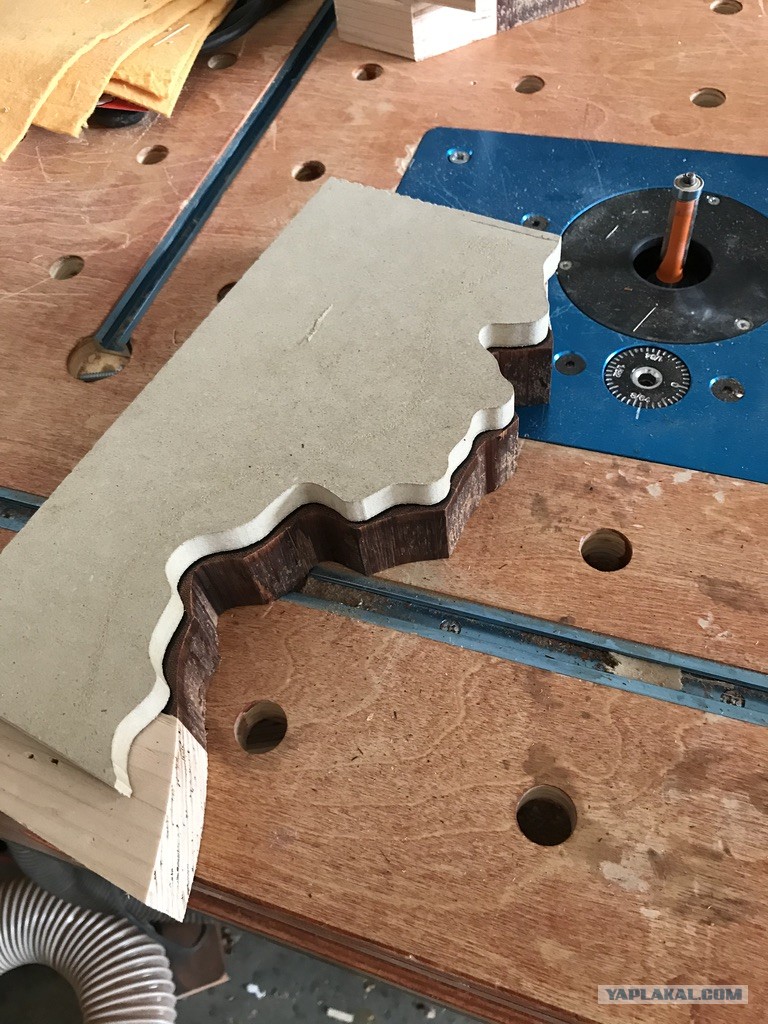

И обгоняем копировальной фрезой. Ятоба тоже неплохо лущится, поэтому эта операция проходит гладко.

Таким же образом вырезаем деталь, прилегающую с другой стороны

Проверяем стыковку наших деталей. Все вроде получилось, щели небольшие – все должно прожаться струбцинами.

Все комментарии:

Пружинкин комментарий скрыт

-25

whatze автор 21 дек 2020 в 17:59

Ярила • На сайте 10 лет

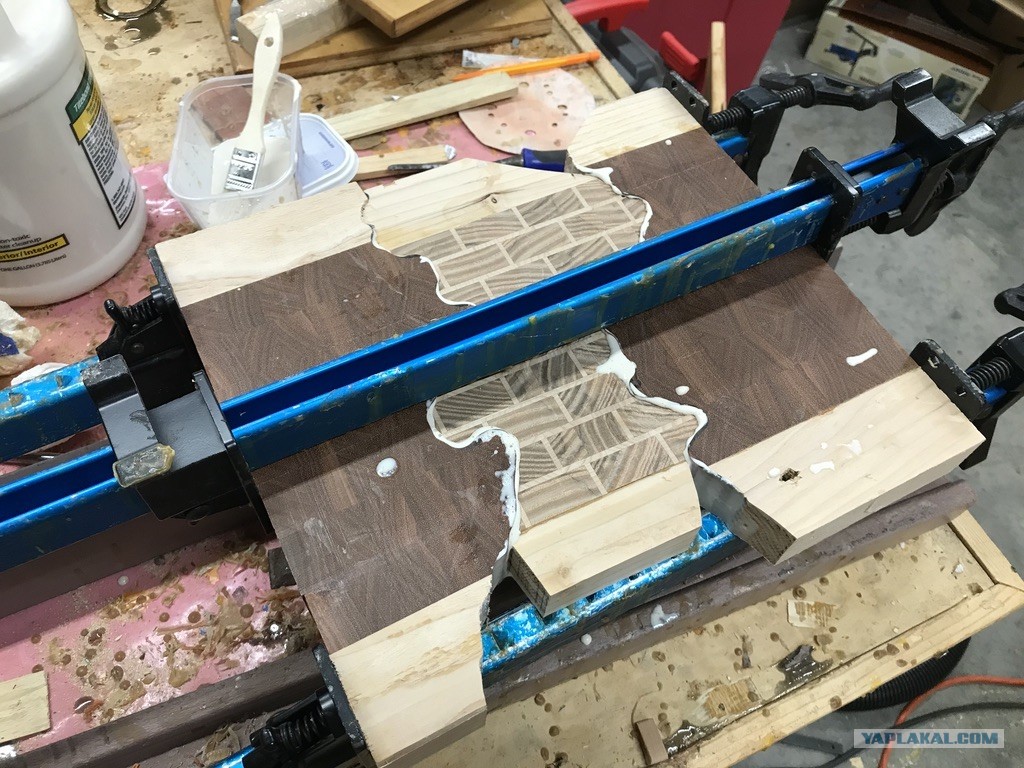

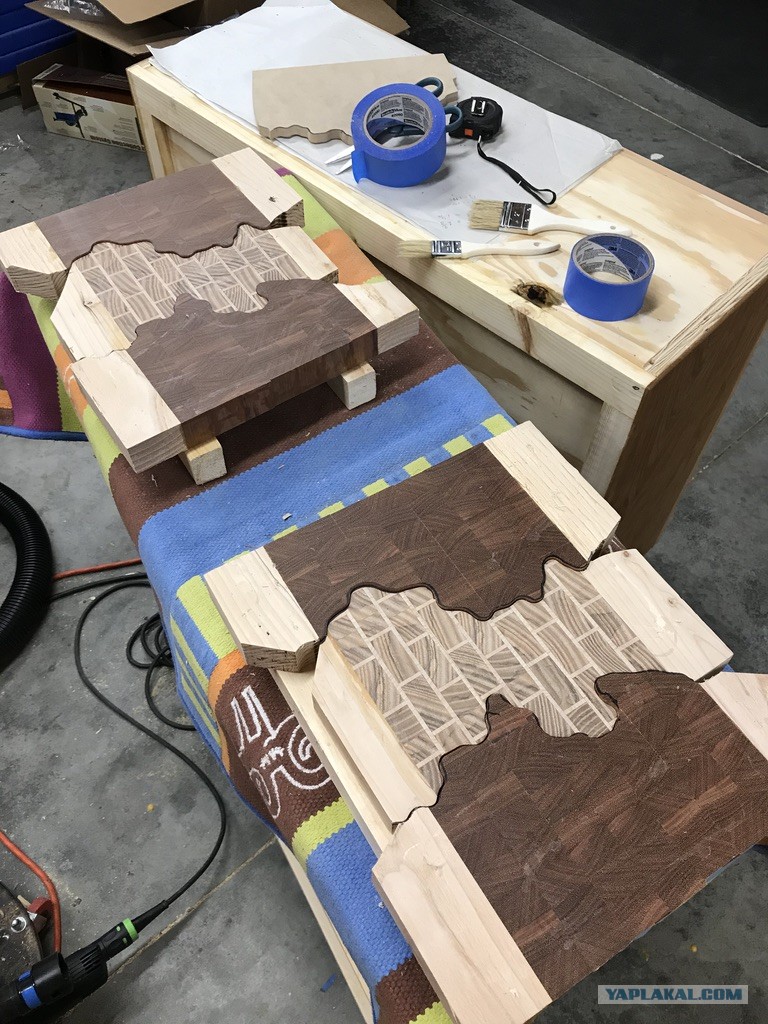

Много клея, сильно жмем струбцинами чтобы выдавить излишек.

whatze автор 21 дек 2020 в 17:59

Ярила • На сайте 10 лет

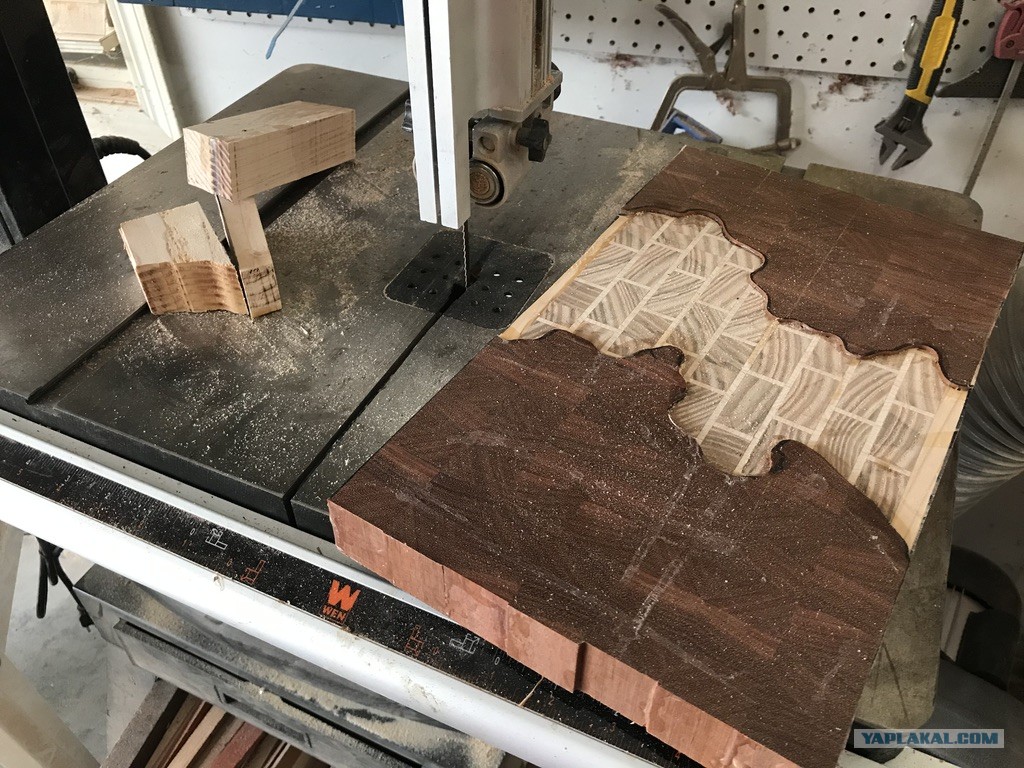

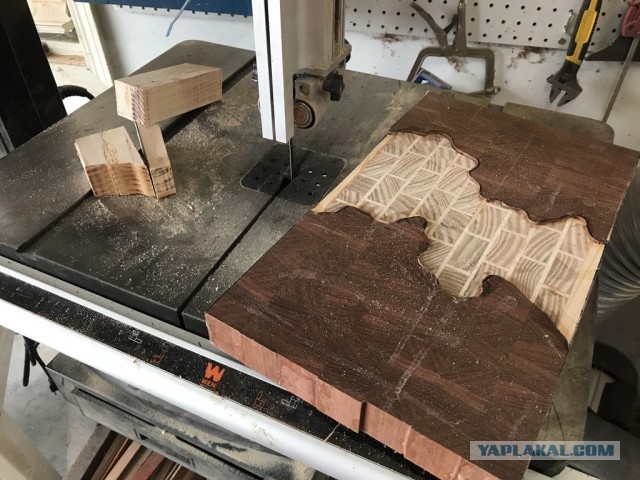

После высыхания клея срезаем остатки сосновых противоскольных жертвенных брусков на ленточке (по сравнению с бращильской вишней сосна пилится как масло)
