Далее делаю имитацию гидроцилиндров открывания двери. Их пропорциональные размеры несколько больше, чем это показано в фильме. Просто не получается полностью сохранить масштаб, конструкция накладывает свои ограничения.
[
^
]
Wallery
24.07.2020 - 19:32
[
показать
]
15
Статус:
Offline
Самодельщик
Регистрация: 3.09.14
Сообщений: 1977
02
[
^
]
Wallery
24.07.2020 - 19:32
[
показать
]
11
Статус:
Offline
Самодельщик
Регистрация: 3.09.14
Сообщений: 1977
Над двигателем привода двери располагаю площадку для установки ёмкости для напитков.
[
^
]
Wallery
24.07.2020 - 19:32
[
показать
]
15
Статус:
Offline
Самодельщик
Регистрация: 3.09.14
Сообщений: 1977
Саму же ёмкость делаю из литровой бутылки коричневого стекла. Она получилась объёмом семьсот миллилитров.
[
^
]
Wallery
24.07.2020 - 19:32
[
показать
]
11
Статус:
Offline
Самодельщик
Регистрация: 3.09.14
Сообщений: 1977
К срезу бутылки приклеиваю стекло с отверстиями для штуцера и заправочной горловины. Декоративное кольцо пришлось сделать из дюралюминия, у меня не нашлось латуни подходящего размера.
[
^
]
Wallery
24.07.2020 - 19:32
[
показать
]
13
Статус:
Offline
Самодельщик
Регистрация: 3.09.14
Сообщений: 1977
02
[
^
]
Wallery
24.07.2020 - 19:33
[
показать
]
16
Статус:
Offline
Самодельщик
Регистрация: 3.09.14
Сообщений: 1977
Вот так ёмкость располагается внутри корпуса.
[
^
]
Wallery
24.07.2020 - 19:33
[
показать
]
14
Статус:
Offline
Самодельщик
Регистрация: 3.09.14
Сообщений: 1977
Следующим этапом изготовил детали узла поворота пепелаца.
Ось будет вращаться во фторопластовых втулках.
[
^
]
Wallery
24.07.2020 - 19:33
[
показать
]
13
Статус:
Offline
Самодельщик
Регистрация: 3.09.14
Сообщений: 1977
На этом снимке изображён опорный диск, на который будет устанавливаться сам пепелац.
[
^
]
Wallery
24.07.2020 - 19:33
[
показать
]
14
Статус:
Offline
Самодельщик
Регистрация: 3.09.14
Сообщений: 1977
В опорном диске привода прорезаю окно для установки двигателя.
[
^
]
Wallery
24.07.2020 - 19:34
[
показать
]
13
Статус:
Offline
Самодельщик
Регистрация: 3.09.14
Сообщений: 1977
Сам двигатель устанавливается на площадке для возможности регулировки его положения.
[
^
]
Wallery
24.07.2020 - 19:34
[
показать
]
13
Статус:
Offline
Самодельщик
Регистрация: 3.09.14
Сообщений: 1977
02
[
^
]
Wallery
24.07.2020 - 19:34
[
показать
]
14
Статус:
Offline
Самодельщик
Регистрация: 3.09.14
Сообщений: 1977
В опорном диске прорезаны дуговые пазы для установки микропереключателей, они послужат датчиками положения пепелаца. Микропереключатели имеют возможность регулировки положения и фиксируются квадратными гайками.
[
^
]
Wallery
24.07.2020 - 19:34
[
показать
]
13
Статус:
Offline
Самодельщик
Регистрация: 3.09.14
Сообщений: 1977
02
[
^
]
Wallery
24.07.2020 - 19:34
[
показать
]
12
Статус:
Offline
Самодельщик
Регистрация: 3.09.14
Сообщений: 1977
03
[
^
]
Wallery
24.07.2020 - 19:34
[
показать
]
14
Статус:
Offline
Самодельщик
Регистрация: 3.09.14
Сообщений: 1977

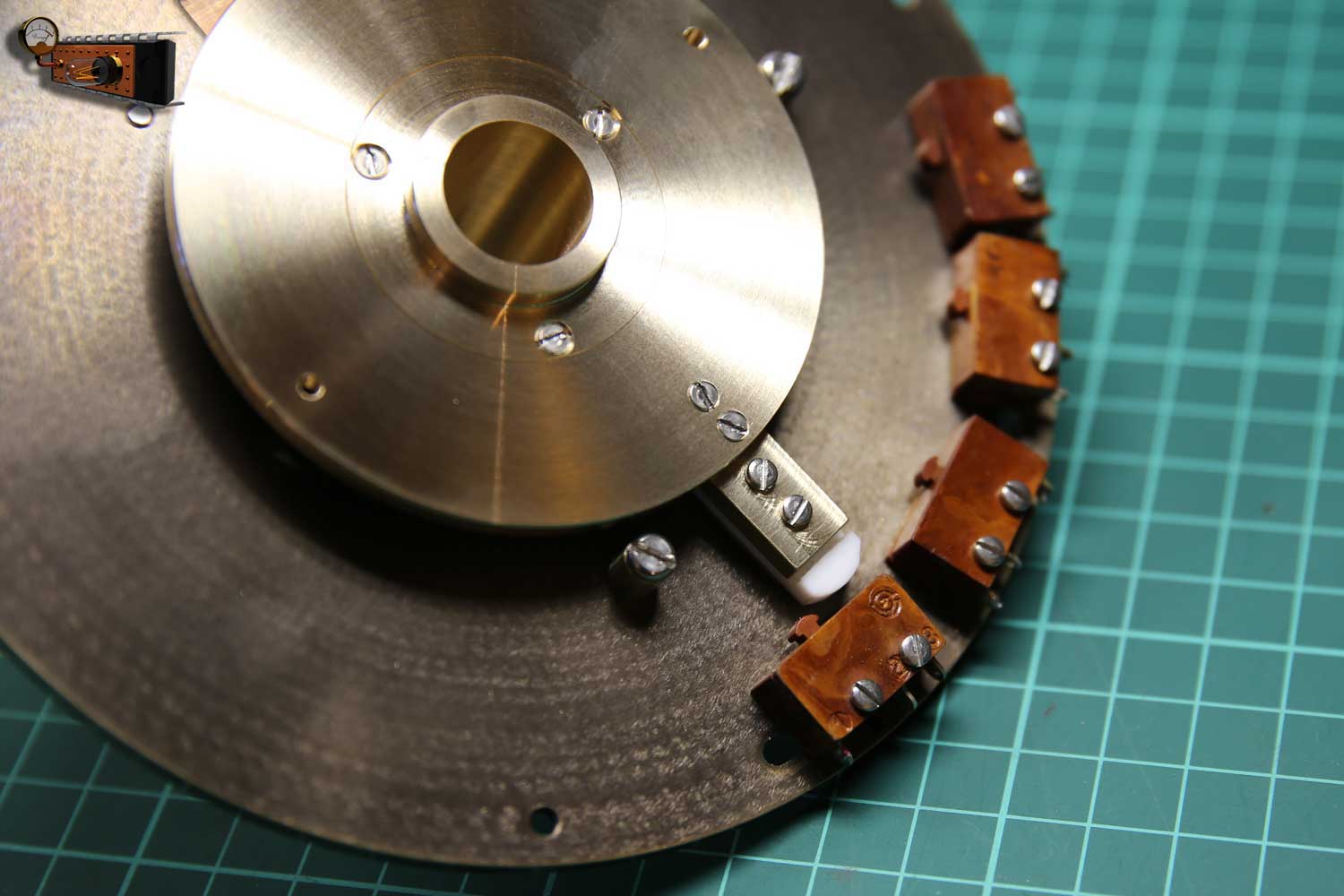

К опорной площадке креплю стрелку с фторопластовым наконечником, она будет нажимать на кнопки микропереключателей.
[
^
]
Wallery
24.07.2020 - 19:34
[
показать
]
12
Статус:
Offline
Самодельщик
Регистрация: 3.09.14
Сообщений: 1977
02
[
^
]
Wallery
24.07.2020 - 19:35
[
показать
]
13
Статус:
Offline
Самодельщик
Регистрация: 3.09.14
Сообщений: 1977
Так же микропереключатели устанавливаю на привод двери в качестве датчиков крайних положений.
[
^
]
Wallery
24.07.2020 - 19:35
[
показать
]
12
Статус:
Offline
Самодельщик
Регистрация: 3.09.14
Сообщений: 1977
В корпус верхней крышки устанавливаю небольшой двигатель с редуктором, так же делаю защёлки для фиксации этой крышки.
[
^
]
Wallery
24.07.2020 - 19:35
[
показать
]
11
Статус:
Offline
Самодельщик
Регистрация: 3.09.14
Сообщений: 1977
02
[
^
]
Wallery
24.07.2020 - 19:35
[
показать
]
12
Статус:
Offline
Самодельщик
Регистрация: 3.09.14
Сообщений: 1977
03
[
^
]
Wallery
24.07.2020 - 19:35
[
показать
]
15
Статус:
Offline
Самодельщик
Регистрация: 3.09.14
Сообщений: 1977
Дошла очередь до пропеллера, вот его детали.
[
^
]
Wallery
24.07.2020 - 19:36
[
показать
]
12
Статус:
Offline
Самодельщик
Регистрация: 3.09.14
Сообщений: 1977
Его насаживаю на ось двигателя.
[
^
]
Wallery
24.07.2020 - 19:36
[
показать
]
12
Статус:
Offline
Самодельщик
Регистрация: 3.09.14
Сообщений: 1977
Тем временем Кирилл сделал заготовку корпуса.
[
^
]
Wallery
24.07.2020 - 19:36
[
показать
]
15
Статус:
Offline
Самодельщик
Регистрация: 3.09.14
Сообщений: 1977
Раздаточный кран получился вот такой странной формы.
[
^
]
