2.1 Home Audio. Dragster, Morel. Домашняя аудиосистема на автокомпонентах

[ Версия для печати ]


Страницы: (7) 1 [2] 3 4 ... Последняя »	[ ОТВЕТИТЬ ] [ НОВАЯ ТЕМА ]

VitaliyHTC	28.06.2020 - 22:40 [ показать ] 1
Статус: Offline Весельчак Регистрация: 6.04.12 Сообщений: 165	Другой ракурс
	[^]

VitaliyHTC	28.06.2020 - 22:43 [ показать ] 1
Статус: Offline Весельчак Регистрация: 6.04.12 Сообщений: 165	А вот и к межблокам подобрались. Кабель использовал немецкий Klotz MY-206, витая пара медь 0.22 квадрата и медный экран поверх. Разьемы все Neutrik NYS. Длина проводов на разветвитили и переходник по 40см.
	[^]

VitaliyHTC	28.06.2020 - 22:45 [ показать ] 1
Статус: Offline Весельчак Регистрация: 6.04.12 Сообщений: 165	И тут слышу какую то жужжащую штуку. Минут 5 поиска и полосатая не оса найдена, гнездо себе cделала на коробке из под обуви...
	[^]

VitaliyHTC	28.06.2020 - 22:49 [ показать ] 0
Статус: Offline Весельчак Регистрация: 6.04.12 Сообщений: 165	Экраны межблоков вывожу наружу, на корпуса разъемов они изолированы что дает возможность любой топологии заземления экранов. Намного гибче чем запаять на разъем.
	[^]

VitaliyHTC	28.06.2020 - 22:50 [ показать ] 0
Статус: Offline Весельчак Регистрация: 6.04.12 Сообщений: 165	RCA Female
	[^]

VitaliyHTC	28.06.2020 - 22:51 [ показать ] 0
Статус: Offline Весельчак Регистрация: 6.04.12 Сообщений: 165	разветвители RCA Female => 2x RCA Male - к усилителю
	[^]

VitaliyHTC	28.06.2020 - 22:52 [ показать ] 0
Статус: Offline Весельчак Регистрация: 6.04.12 Сообщений: 165	Здесь уже межблок 4.3 метра прямой 2xRCA Male <==> 2xRCA Male
	[^]

VitaliyHTC	28.06.2020 - 22:54 [ показать ] 0
Статус: Offline Весельчак Регистрация: 6.04.12 Сообщений: 165	Запаял межблок. Сделал тестовый запуск на саб и 1 динамик. Все работает, можно продолжать сборку.
	[^]

VitaliyHTC	28.06.2020 - 22:56 [ показать ] 0
Статус: Offline Весельчак Регистрация: 6.04.12 Сообщений: 165	Так как напольная акустика играет почти всю полосу частот от 40герц и вгору, то в ней уже могут давать ефекты отражения и длины волн. Чтоб обезопасить себя на сколько возможно от неприятностей внутри корпуса использую войлок. Крепил строительным степлером и 14-мы скобами.
	[^]

VitaliyHTC	28.06.2020 - 22:58 [ показать ] 0

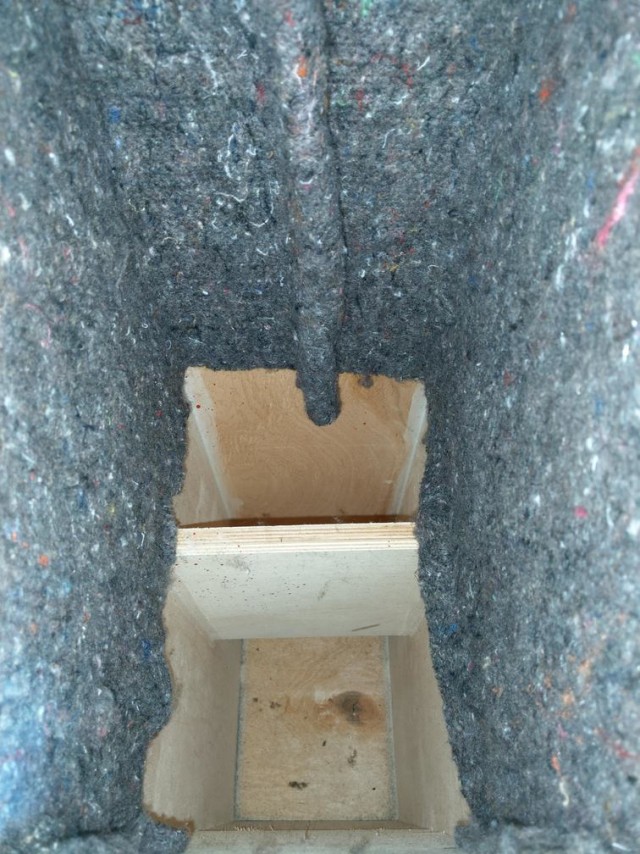

Статус: Offline Весельчак Регистрация: 6.04.12 Сообщений: 165	войлок внутри вид вниз. В нижней части корпуса есть поперечина которая стягивает боковые стенки. Так как они имеют самую большую площадь - усиление корпуса не лишнее.
	[^]

VitaliyHTC	28.06.2020 - 22:58 [ показать ] 0
Статус: Offline Весельчак Регистрация: 6.04.12 Сообщений: 165	войлок
	[^]

VitaliyHTC	28.06.2020 - 22:59 [ показать ] 0
Статус: Offline Весельчак Регистрация: 6.04.12 Сообщений: 165	он же
	[^]

VitaliyHTC	28.06.2020 - 22:59 [ показать ] 0
Статус: Offline Весельчак Регистрация: 6.04.12 Сообщений: 165	отверстия под провода
	[^]

VitaliyHTC	28.06.2020 - 23:00 [ показать ] 1
Статус: Offline Весельчак Регистрация: 6.04.12 Сообщений: 165	Терминалы посажены на материал 3мм похожий на сплен. Как прокладка для герметичности корпуса.
	[^]

VitaliyHTC	28.06.2020 - 23:01 [ показать ] 0
Статус: Offline Весельчак Регистрация: 6.04.12 Сообщений: 165	Проводки )))
	[^]

VitaliyHTC	28.06.2020 - 23:01 [ показать ] 0
Статус: Offline Весельчак Регистрация: 6.04.12 Сообщений: 165	Другой корпус. Все тоже
	[^]

VitaliyHTC	28.06.2020 - 23:02 [ показать ] 0
Статус: Offline Весельчак Регистрация: 6.04.12 Сообщений: 165	войлок
	[^]

VitaliyHTC	28.06.2020 - 23:02 [ показать ] 0
Статус: Offline Весельчак Регистрация: 6.04.12 Сообщений: 165	войлок распорка
	[^]

VitaliyHTC	28.06.2020 - 23:03 [ показать ] 0
Статус: Offline Весельчак Регистрация: 6.04.12 Сообщений: 165	Под динамики также вырезал прокладки для герметизации при установке
	[^]

VitaliyHTC	28.06.2020 - 23:04 [ показать ] 0
Статус: Offline Весельчак Регистрация: 6.04.12 Сообщений: 165	Первая пара установлена. Каждый динамик притягивается к корпусу на 8 шурупов
	[^]

VitaliyHTC	28.06.2020 - 23:04 [ показать ] 0
Статус: Offline Весельчак Регистрация: 6.04.12 Сообщений: 165	Вторая. 32 шурупа закручено :)
	[^]

VitaliyHTC	28.06.2020 - 23:06 [ показать ] 1
Статус: Offline Весельчак Регистрация: 6.04.12 Сообщений: 165	Подготовка внешних проводов к акустике. Ну и разъем WAGO 221 серии WAGO 221-413 для подключения динамиков в параллель.
	[^]

VitaliyHTC	28.06.2020 - 23:07 [ показать ] 0
Статус: Offline Весельчак Регистрация: 6.04.12 Сообщений: 165	Проводки по 20см. К усилителю уже идет кабель ШВВП 2х4 4 метра
	[^]

VitaliyHTC	28.06.2020 - 23:09 [ показать ] 0
Статус: Offline Весельчак Регистрация: 6.04.12 Сообщений: 165	Подключение к усю. Провода зажаты в терминал через луженые тонкостенные гильзы. Так болт не режет жилы при затяжке.
	[^]

VitaliyHTC	28.06.2020 - 23:10 [ показать ] 0
Статус: Offline Весельчак Регистрация: 6.04.12 Сообщений: 165	Ну вот и результат уже есть :) Еще один тест запуск и море эмоций как оно звучит!
	[^]
