Автоматическое наливающее устройство «ИзбаБар»

[ Версия для печати ]


Страницы: (11) 1 [2] 3 4 ... Последняя »	[ ОТВЕТИТЬ ] [ НОВАЯ ТЕМА ]

Wallery	3.06.2020 - 17:35 [ показать ] 20

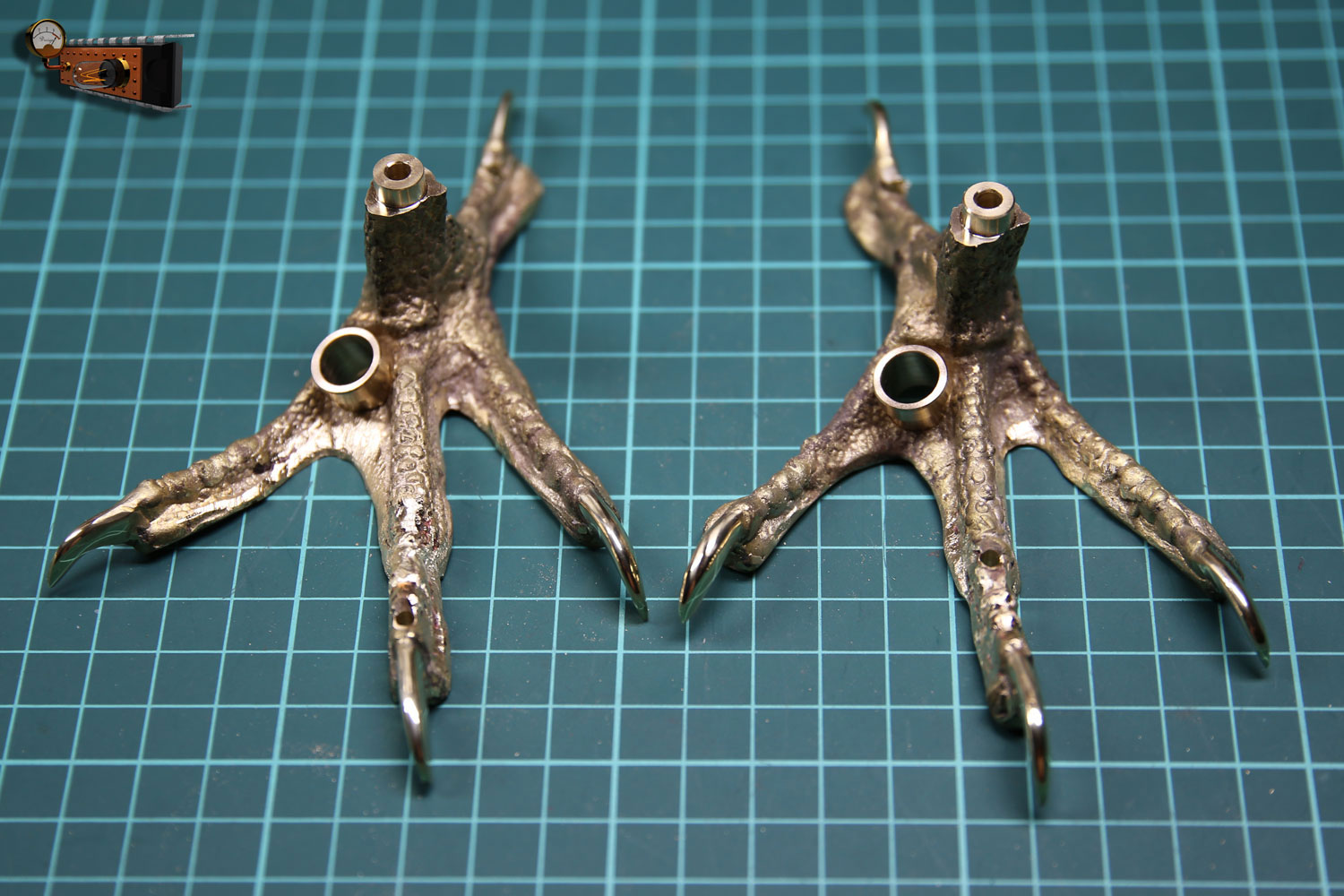

Статус: Offline Самодельщик Регистрация: 3.09.14 Сообщений: 1979	Лапы избушки тоже не претерпели особых изменений и поэтому не буду останавливаться на них подробно.
	[^]

Wallery	3.06.2020 - 17:35 [ показать ] 19
Статус: Offline Самодельщик Регистрация: 3.09.14 Сообщений: 1979	02
	[^]

Wallery	3.06.2020 - 17:35 [ показать ] 20
Статус: Offline Самодельщик Регистрация: 3.09.14 Сообщений: 1979	Лапы крепятся к основанию с опорной втулкой.
	[^]

Wallery	3.06.2020 - 17:36 [ показать ] 19
Статус: Offline Самодельщик Регистрация: 3.09.14 Сообщений: 1979	Примеряю основание избушки к опоре.
	[^]

Wallery	3.06.2020 - 17:36 [ показать ] 20
Статус: Offline Самодельщик Регистрация: 3.09.14 Сообщений: 1979	02
	[^]

Wallery	3.06.2020 - 17:36 [ показать ] 17

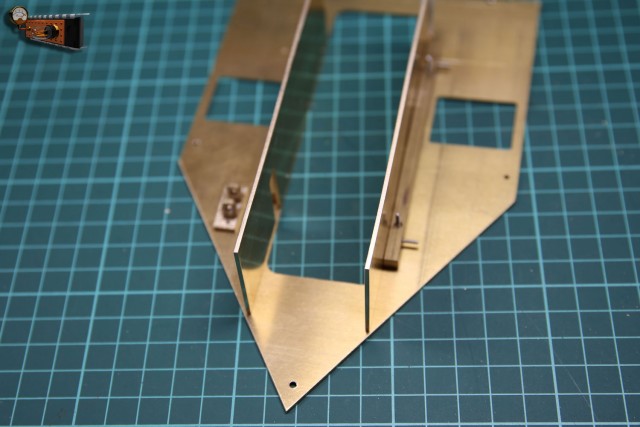

Статус: Offline Самодельщик Регистрация: 3.09.14 Сообщений: 1979	Для стенок избушки использовал листовую латунь толщиной 1.5 мм Повышенная толщина вызвана тем, что я хочу всю поверхность избушки сделать гравированной.
	[^]

Wallery	3.06.2020 - 17:36 [ показать ] 13

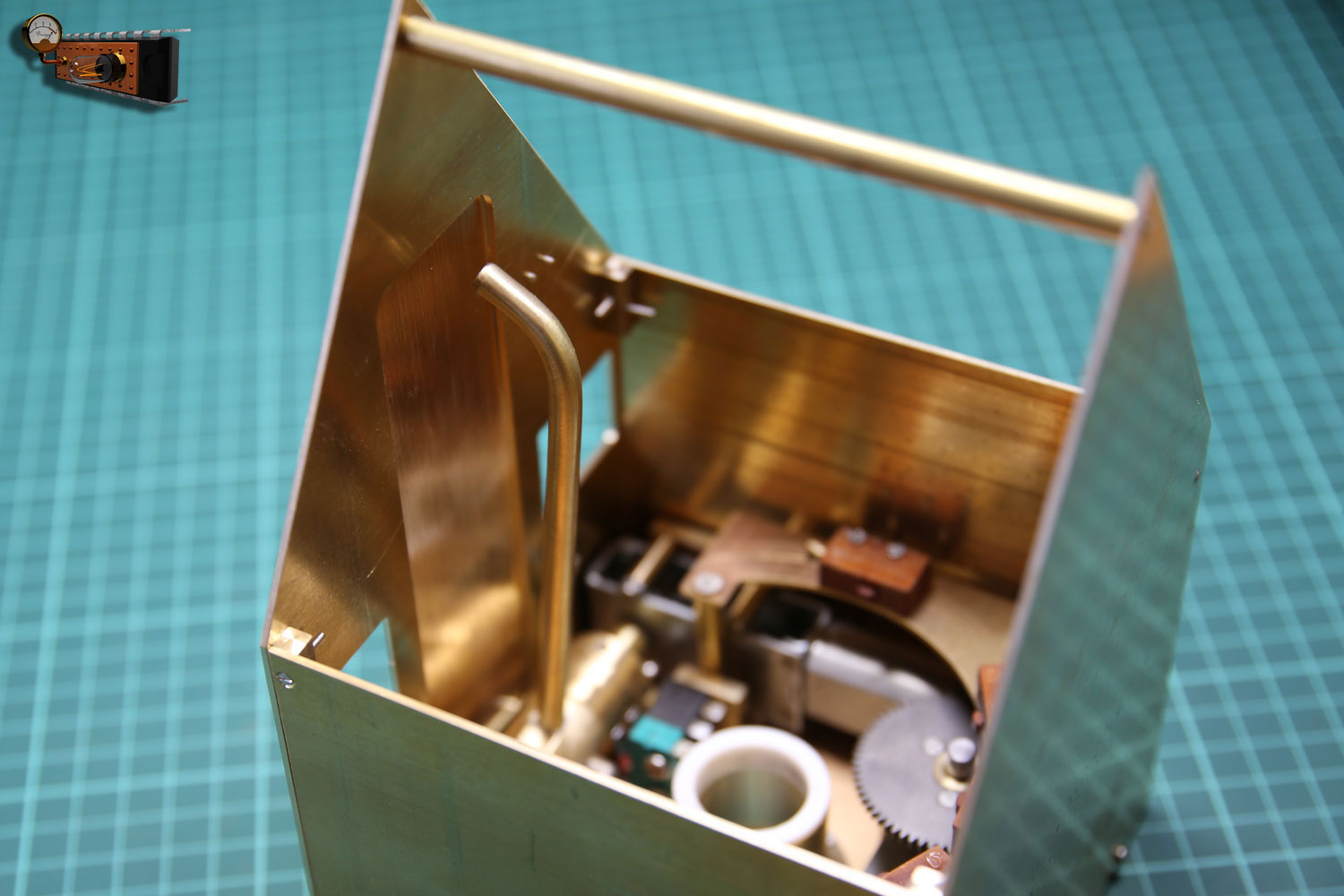

Статус: Offline Самодельщик Регистрация: 3.09.14 Сообщений: 1979	Собрал стенки и сделал дверь. Дверь получилась довольно высокой, но это плата за то, что кран спрятан в избушку.
	[^]

Wallery	3.06.2020 - 17:37 [ показать ] 14
Статус: Offline Самодельщик Регистрация: 3.09.14 Сообщений: 1979	02
	[^]

Wallery	3.06.2020 - 17:37 [ показать ] 12
Статус: Offline Самодельщик Регистрация: 3.09.14 Сообщений: 1979	03
	[^]

Wallery	3.06.2020 - 17:37 [ показать ] 17

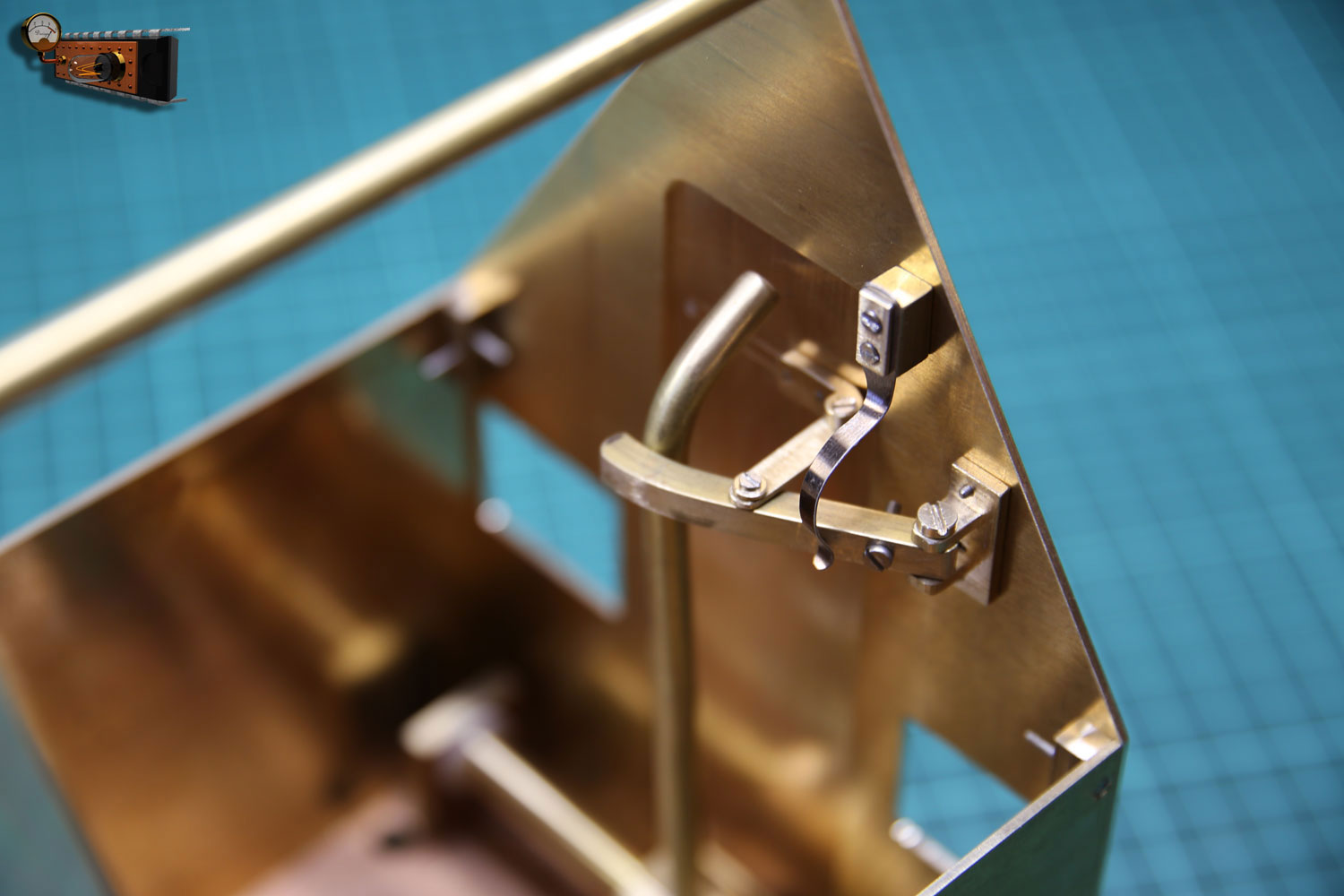

Статус: Offline Самодельщик Регистрация: 3.09.14 Сообщений: 1979	Городить отдельный привод для открывания двери я не стал, решил использовать движение самого крана: когда кран прячется внутрь избушки, то он нажимает на рычаг и через тягу закрывает за собой дверь. За открытие двери отвечает плоская пружина, она нажимает на рычаг и открывает её.
	[^]

Wallery	3.06.2020 - 17:37 [ показать ] 11
Статус: Offline Самодельщик Регистрация: 3.09.14 Сообщений: 1979	02
	[^]

Wallery	3.06.2020 - 17:37 [ показать ] 14
Статус: Offline Самодельщик Регистрация: 3.09.14 Сообщений: 1979	С боков от двери устанавливаю стенки, они служат для того, чтобы через открытую дверь не было видно потрохов избушки.
	[^]

Wallery	3.06.2020 - 17:38 [ показать ] 12
Статус: Offline Самодельщик Регистрация: 3.09.14 Сообщений: 1979	02
	[^]

Wallery	3.06.2020 - 17:38 [ показать ] 12
Статус: Offline Самодельщик Регистрация: 3.09.14 Сообщений: 1979	03
	[^]

Wallery	3.06.2020 - 17:38 [ показать ] 12
Статус: Offline Самодельщик Регистрация: 3.09.14 Сообщений: 1979	04
	[^]

Wallery	3.06.2020 - 17:38 [ показать ] 13
Статус: Offline Самодельщик Регистрация: 3.09.14 Сообщений: 1979	Так, как в избушке будут установлены часы, то делаю два кронштейна для крепления газоразрядных индикаторов.
	[^]

Wallery	3.06.2020 - 17:39 [ показать ] 13

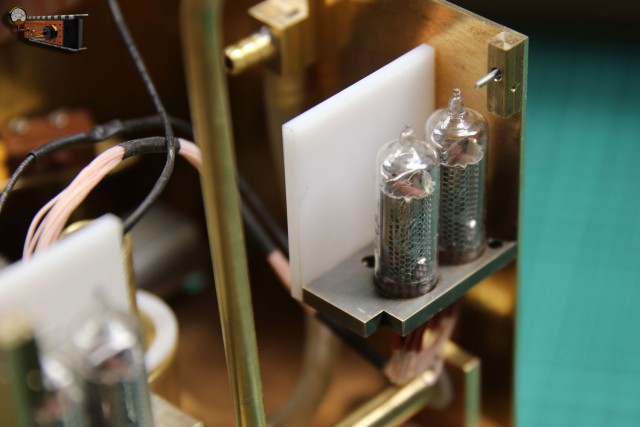

Статус: Offline Самодельщик Регистрация: 3.09.14 Сообщений: 1979	Кронштейны с лампами крепятся винтами к боковым стенкам избушки.
	[^]

Wallery	3.06.2020 - 17:39 [ показать ] 13
Статус: Offline Самодельщик Регистрация: 3.09.14 Сообщений: 1979	Плата часов крепится к задней стенке избушки.
	[^]

Wallery	3.06.2020 - 17:39 [ показать ] 14
Статус: Offline Самодельщик Регистрация: 3.09.14 Сообщений: 1979	Провода к лампам креплю к стенкам специальными хомутами.
	[^]

Wallery	3.06.2020 - 17:39 [ показать ] 13
Статус: Offline Самодельщик Регистрация: 3.09.14 Сообщений: 1979	02
	[^]

Wallery	3.06.2020 - 17:40 [ показать ] 15

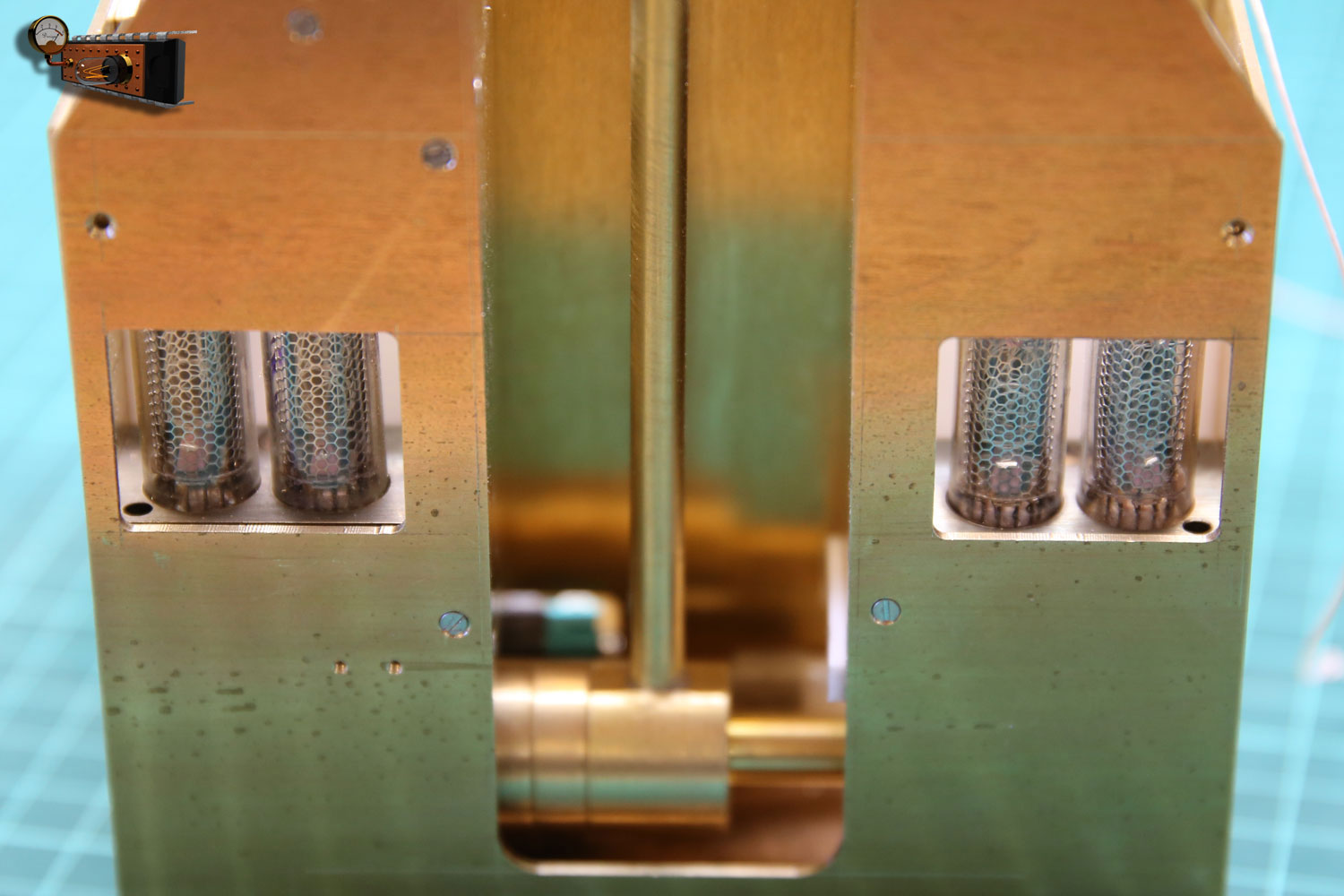

Статус: Offline Самодельщик Регистрация: 3.09.14 Сообщений: 1979	Вот так смотрятся лампы на передней стенке.
	[^]

Wallery	3.06.2020 - 17:40 [ показать ] 15
Статус: Offline Самодельщик Регистрация: 3.09.14 Сообщений: 1979	Позади ламп располагаю небольшие экраны, они так же скрывают от глаз начинку избушки.
	[^]

Wallery	3.06.2020 - 17:40 [ показать ] 14
Статус: Offline Самодельщик Регистрация: 3.09.14 Сообщений: 1979	Теперь изготавливаю крышу. Для окантовки с передней и задней части крыши сделал вот такие детали.
	[^]

Wallery	3.06.2020 - 17:40 [ показать ] 16

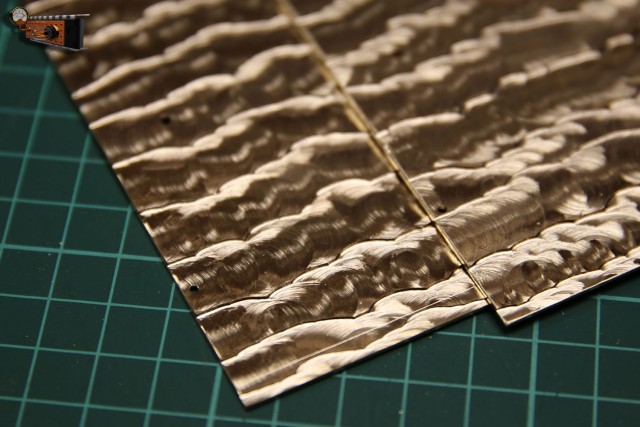

Статус: Offline Самодельщик Регистрация: 3.09.14 Сообщений: 1979	Плоскость крыши обрабатываю на фрезерном станке фрезой, которая повёрнута под небольшим углом и двумя подачами делаю вот такие бороздки.
	[^]

Wallery	3.06.2020 - 17:40 [ показать ] 24
Статус: Offline Самодельщик Регистрация: 3.09.14 Сообщений: 1979	После гравировки и патинирования крыша приобрела фактуру.
	[^]
