Загружаются ванны автоматическим краном: мощные мужички, несгибаемые ломики и сногсшибательно крепкое слово на этом этапе давным-давно не требуются.

На фото ниже хорошо видно чередующиеся аноды и катоды. Электролит непрерывно перемешивается с помощью насосов (зеленоватая жидкость на фото — электролит).

Кыштымский медеэлектролитный завод — как он работает?

[^]
YasherKot
18.03.2020 - 08:18
0
Статус: Offline


Я люблю людей!

Регистрация: 19.01.16
Сообщений: 841

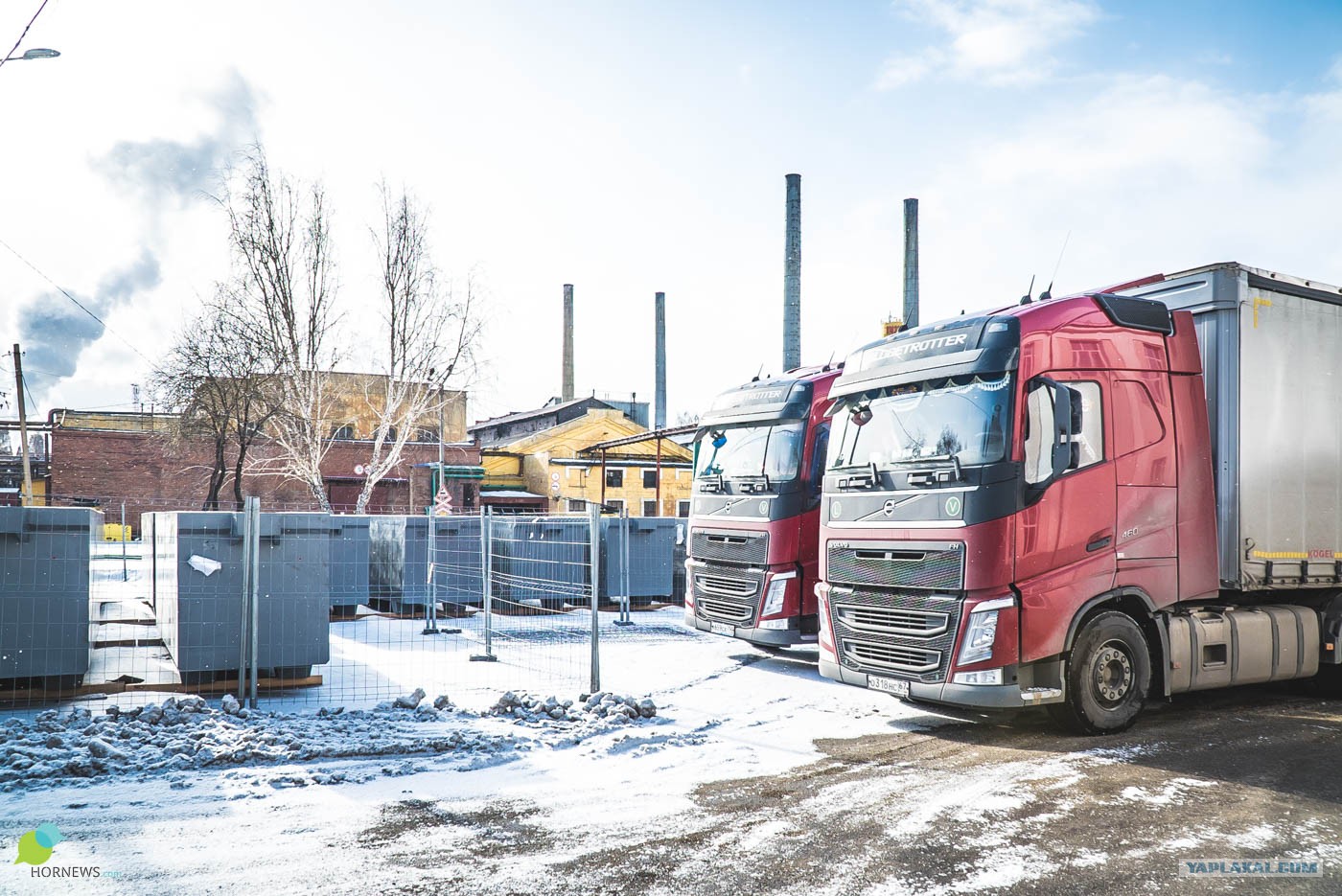

К слову, по территории завода бесконечно снуют фуры, из Бельгии они привозят новые ванны для технического перевооружения цеха электролиза меди. На фото хорошо виден размер каждой ванны в сравнении с грузовиком.

Кыштымский медеэлектролитный завод — как он работает?

[^]
YasherKot
18.03.2020 - 08:18
3
Статус: Offline


Я люблю людей!

Регистрация: 19.01.16
Сообщений: 841
Чтобы отделить медь катода от стальной матрицы, катод проходит через специальную линию — катодосдирочную машину. Там его изгибают и “простукивают” зубилами. На все про все около минуты.

Кыштымский медеэлектролитный завод — как он работает?

[^]
YasherKot
18.03.2020 - 08:19
2
Статус: Offline


Я люблю людей!

Регистрация: 19.01.16
Сообщений: 841
Ручного труда процесс обычно не требует, линия работает по принципу автоматического конвейера.



Кыштымский медеэлектролитный завод — как он работает?

[^]
YasherKot
18.03.2020 - 08:19
4
Статус: Offline


Я люблю людей!

Регистрация: 19.01.16
Сообщений: 841
Итак, вот она, наша желанная медь “четыре девятки”! Катоды грузят в вагонетки и везут в переплавку. О, да! О вагонетках разговор особый.

Кыштымский медеэлектролитный завод — как он работает?

[^]
YasherKot
18.03.2020 - 08:19
6
Статус: Offline


Я люблю людей!

Регистрация: 19.01.16
Сообщений: 841
О вагонетках разговор особый

Заводская узкоколейка — исчезающий вид, настоящий артефакт. В ближайшее время вагонетки заменят грузовыми машинами, рельсы разберут. Но пока “железка” работает, можно полюбоваться.

Это сообщение отредактировал YasherKot - 18.03.2020 - 08:19

Кыштымский медеэлектролитный завод — как он работает?

[^]
YasherKot
18.03.2020 - 08:20
4
Статус: Offline


Я люблю людей!

Регистрация: 19.01.16
Сообщений: 841
Ширина колеи — 75 сантиметров. Построили ее в 50-60-х годах, дорога полностью электрифицирована. Вагонетки тянут шахтными электровозами позднесоветского производства (с большой долей вероятности можно сказать, что это не серийные образцы).

Кыштымский медеэлектролитный завод — как он работает?

[^]
YasherKot
18.03.2020 - 08:20
3
Статус: Offline


Я люблю людей!

Регистрация: 19.01.16
Сообщений: 841
Еще фото электровоза

Кыштымский медеэлектролитный завод — как он работает?

[^]
YasherKot
18.03.2020 - 08:20
4
Статус: Offline


Я люблю людей!

Регистрация: 19.01.16
Сообщений: 841
Куда прикатили катод

Наш чистейший катод должен стать конечным изделием. Прямо сейчас Кыштымский завод делает катанку, это что-то вроде прутка толщиной 8 миллиметров, нарезанного по три километра и смотанного по бухтам. Самый же высокотехнологичный продукт — медную фольгу для электронных устройств — начнут выпускать в самое ближайшее время. О фольге еще поговорим, а пока прокатимся с прутком.

Из катанки на соответствующих предприятиях делают кабели, провода. Экскурсию ведет дальше главный технолог цеха производства медной катанки Вадим Гуньков.

Это сообщение отредактировал YasherKot - 18.03.2020 - 08:20

Кыштымский медеэлектролитный завод — как он работает?

[^]
YasherKot
18.03.2020 - 08:20
2
Статус: Offline


Я люблю людей!

Регистрация: 19.01.16
Сообщений: 841
Катоды, расфасованные по пачкам, с помощью вилочного погрузчика укладывают в плавильную печь.

Кыштымский медеэлектролитный завод — как он работает?

[^]
YasherKot
18.03.2020 - 08:21
1
Статус: Offline


Я люблю людей!

Регистрация: 19.01.16
Сообщений: 841
Загрузка в печь:

Кыштымский медеэлектролитный завод — как он работает?

[^]
YasherKot
18.03.2020 - 08:21
2
Статус: Offline


Я люблю людей!

Регистрация: 19.01.16
Сообщений: 841
Расплавленная медь из машины непрерывного литья подается по волочильному стану.

Кыштымский медеэлектролитный завод — как он работает?

[^]
YasherKot
18.03.2020 - 08:22
2
Статус: Offline


Я люблю людей!

Регистрация: 19.01.16
Сообщений: 841
Еще фото

Кыштымский медеэлектролитный завод — как он работает?

[^]
YasherKot
18.03.2020 - 08:22
2
Статус: Offline


Я люблю людей!

Регистрация: 19.01.16
Сообщений: 841

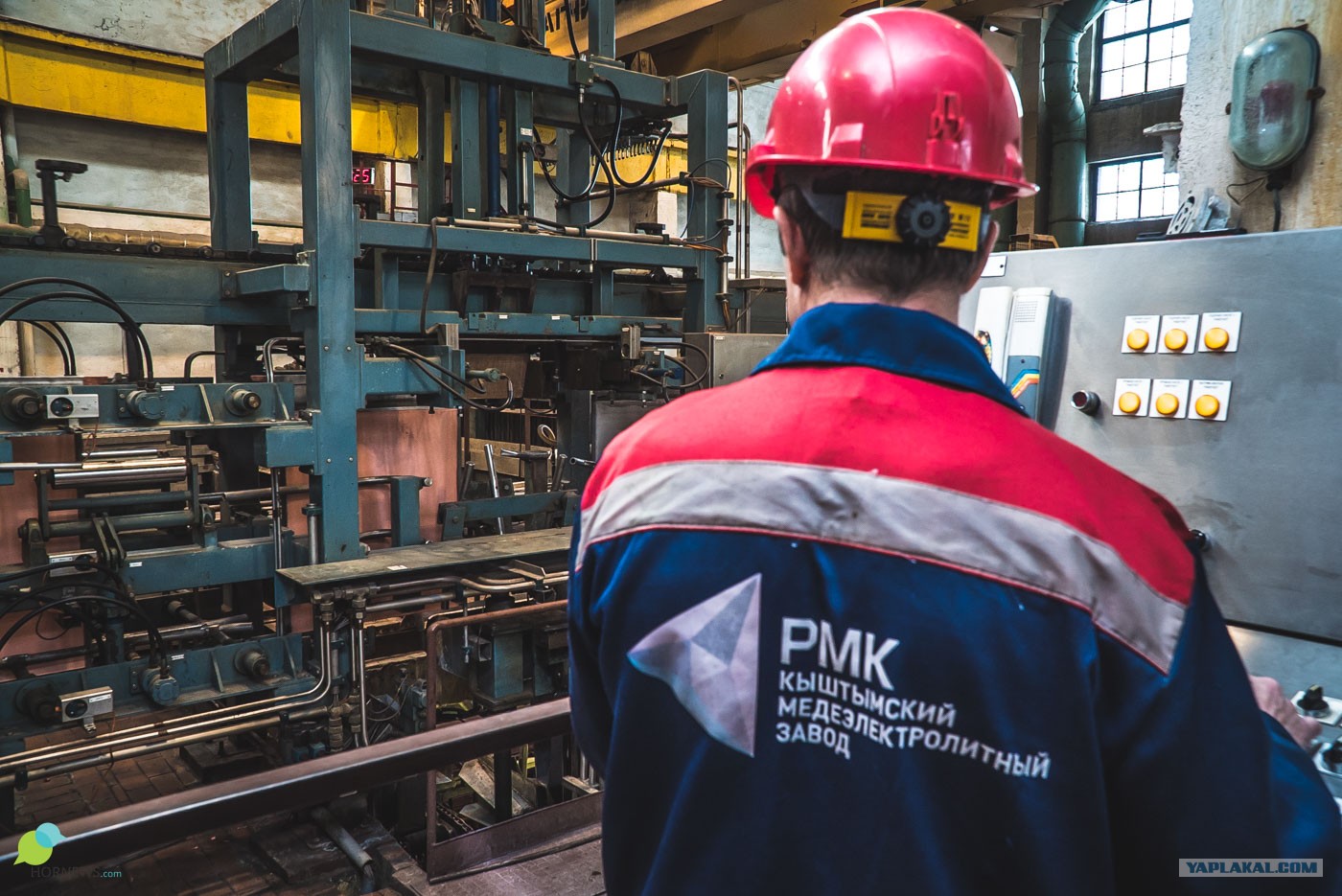

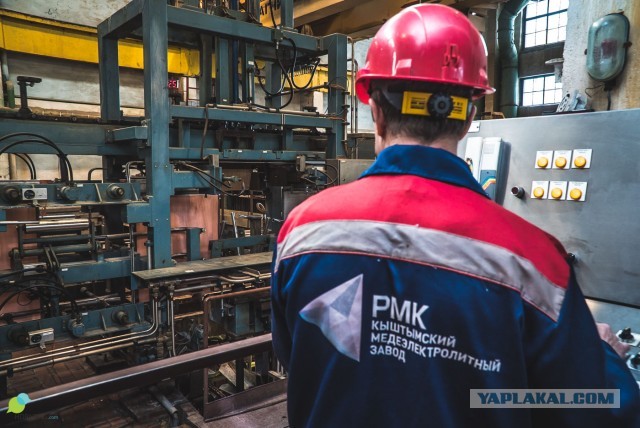

За процессом следит один оператор.

Кыштымский медеэлектролитный завод — как он работает?

[^]
YasherKot
18.03.2020 - 08:22
2
Статус: Offline


Я люблю людей!

Регистрация: 19.01.16
Сообщений: 841

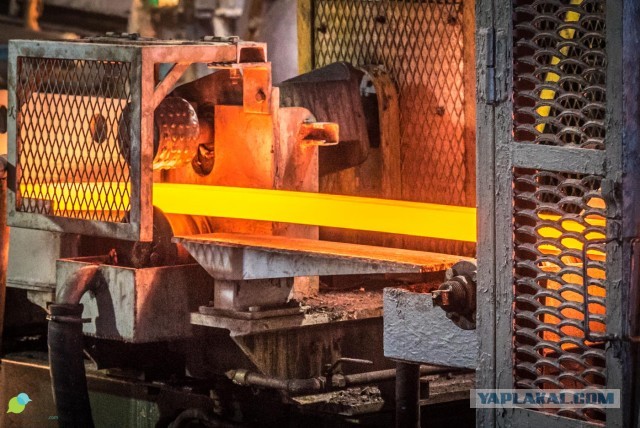

Несколько затвердевший металл (температура 850 градусов) проходит через серию вращающихся роликов прокатного стана — валков.

Кыштымский медеэлектролитный завод — как он работает?

[^]
YasherKot
18.03.2020 - 08:23
3
Статус: Offline


Я люблю людей!

Регистрация: 19.01.16
Сообщений: 841

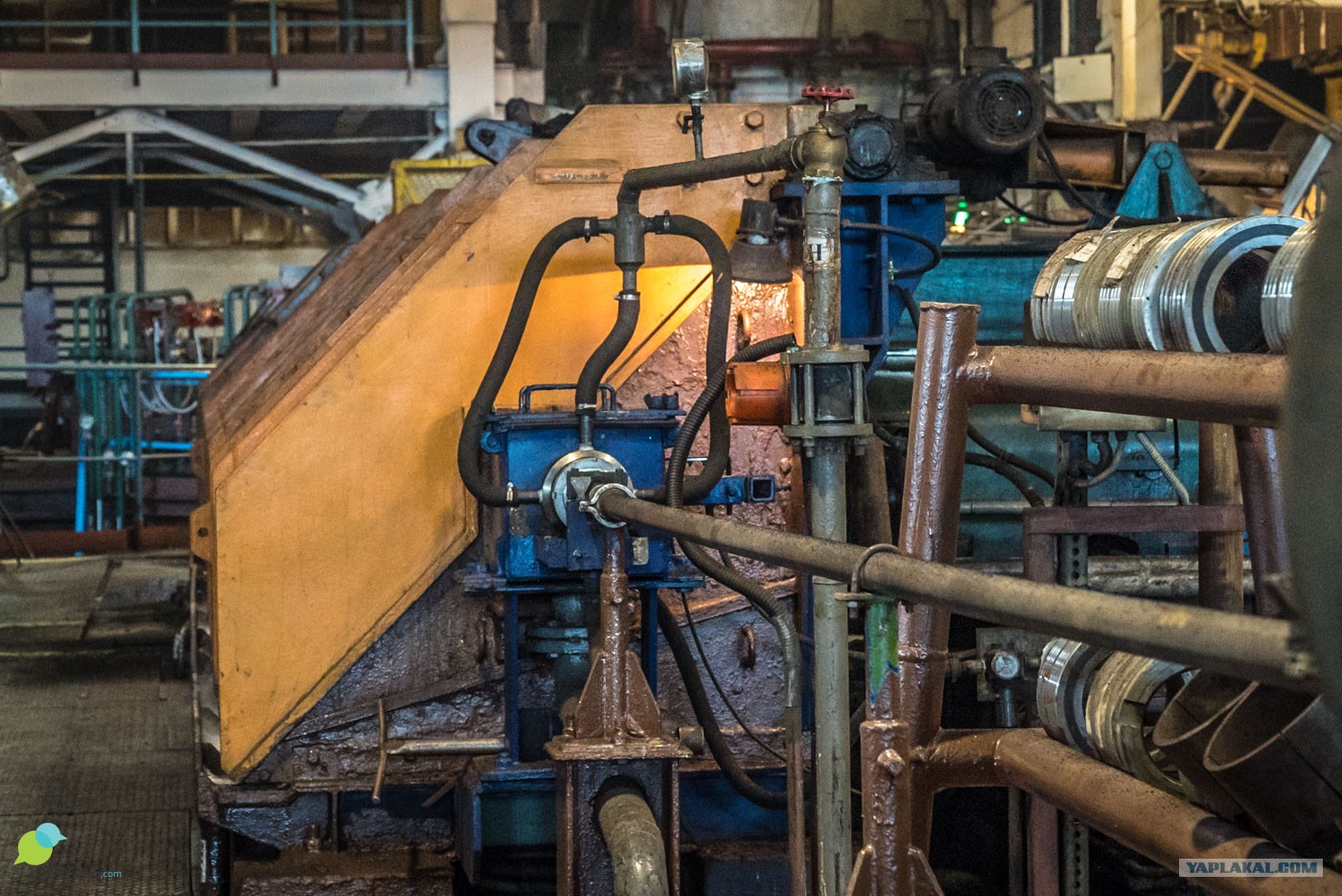

Работа машины непрерывного литья

Кыштымский медеэлектролитный завод — как он работает?

[^]
YasherKot
18.03.2020 - 08:23
3
Статус: Offline


Я люблю людей!

Регистрация: 19.01.16
Сообщений: 841

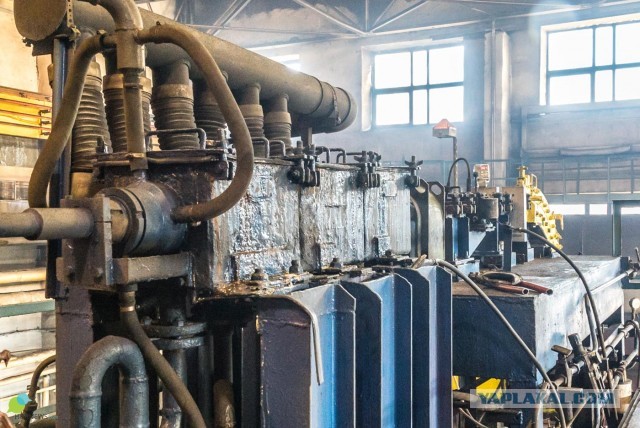

Валки друг к другу все ближе и ближе, сечение заготовки становится все меньше, и меньше…

Кыштымский медеэлектролитный завод — как он работает?

[^]
YasherKot
18.03.2020 - 08:24
4
Статус: Offline


Я люблю людей!

Регистрация: 19.01.16
Сообщений: 841
.... и на выходе получается тот самый восьмимиллиметровый пруток. По ходу движения в стальной трубе катанку отмывают спиртом, сушат и покрывают воском. Для чистоты и блеска.

Кыштымский медеэлектролитный завод — как он работает?

[^]
YasherKot
18.03.2020 - 08:24
1
Статус: Offline


Я люблю людей!

Регистрация: 19.01.16
Сообщений: 841
... еще фото, с другого ракурса

Кыштымский медеэлектролитный завод — как он работает?

[^]
YasherKot
18.03.2020 - 08:24
2
Статус: Offline


Я люблю людей!

Регистрация: 19.01.16
Сообщений: 841

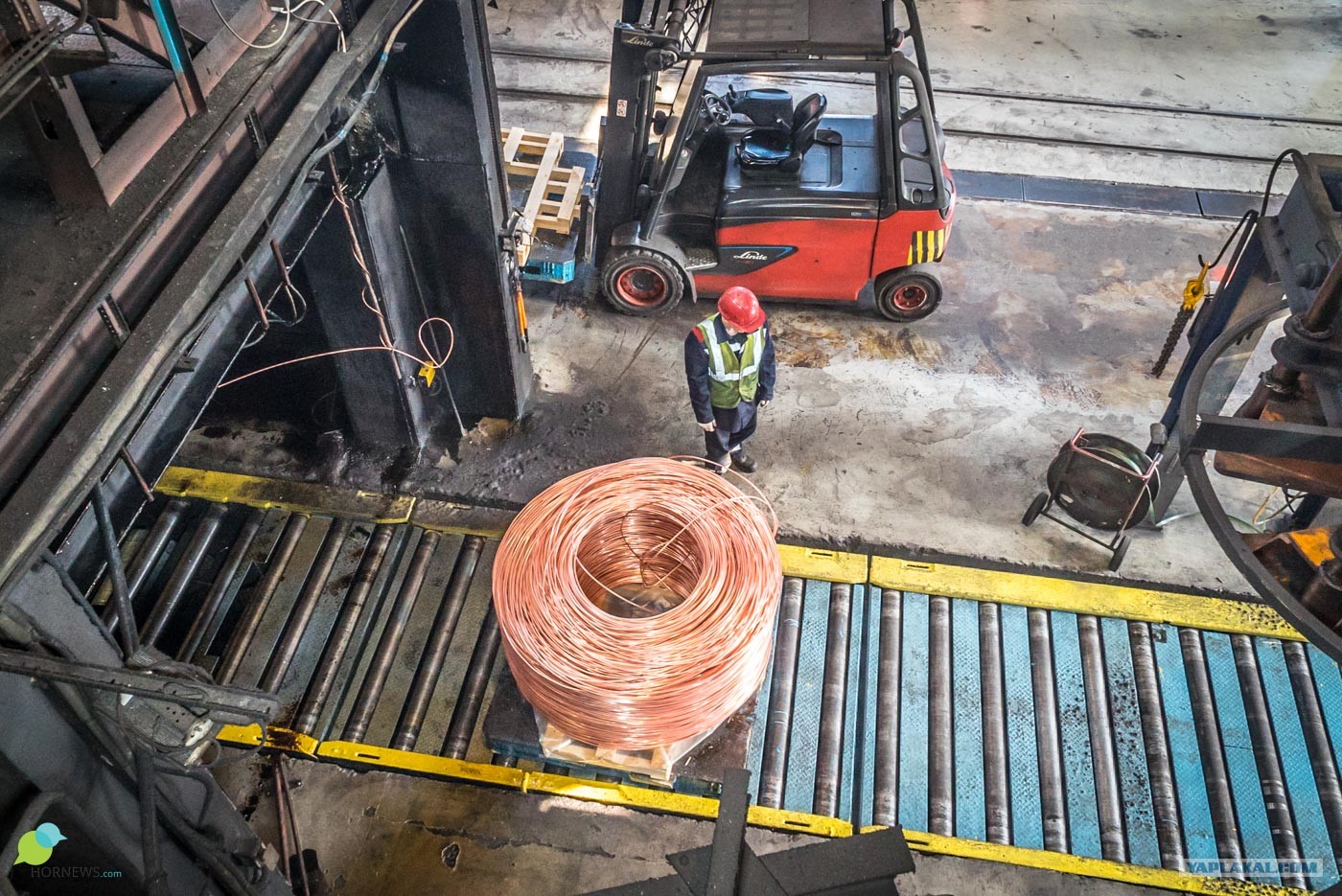

Готовую бухту стягивают, а затем погрузчик отвозит ее в сторонку.

Кыштымский медеэлектролитный завод — как он работает?

[^]
YasherKot
18.03.2020 - 08:25
1
Статус: Offline


Я люблю людей!

Регистрация: 19.01.16
Сообщений: 841

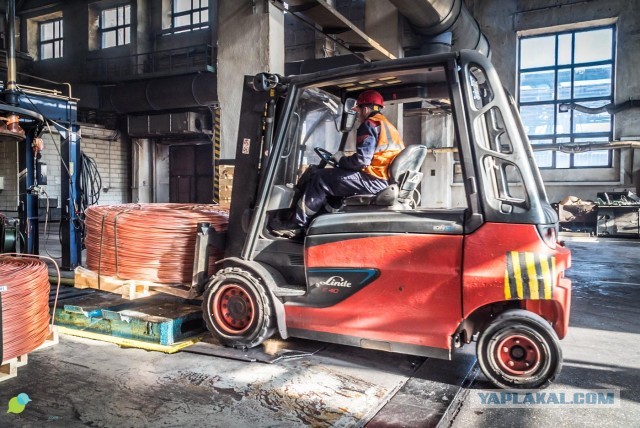

Работа погрузчика

Кыштымский медеэлектролитный завод — как он работает?

[^]
YasherKot
18.03.2020 - 08:25
11
Статус: Offline


Я люблю людей!

Регистрация: 19.01.16
Сообщений: 841
Давайте подытожим, чтобы можно было за минуту объяснить детям, как это работает? На завод привозят черновую медь. Чтобы очистить ее, сначала отливают медные аноды. В электролизных ваннах анод растворяется, примеси остаются в электролите, а ионы меди “убегают” на катоды. Из шлама, кстати, потом на предприятии добывают драгоценные металлы! Катодную медь 99,99% снимают с нержавеющих матриц, а затем плавят, чтобы получить катанку. Катанку удобно транспортировать и делать из нее другие медные изделия. Отходы производства снова пускают в дело, чтобы извлечь всю медь без остатка. Всё!

Это сообщение отредактировал YasherKot - 18.03.2020 - 08:25

Кыштымский медеэлектролитный завод — как он работает?

[^]
YasherKot
18.03.2020 - 08:25
6
Статус: Offline


Я люблю людей!

Регистрация: 19.01.16
Сообщений: 841
Фольга — тонкое дело

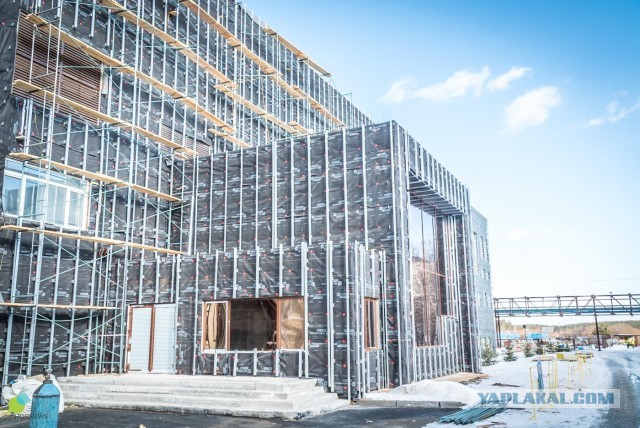

Новый цех уже почти готов: оборудование под чехлами, вовсю идет инсталляция станков, систем водоочистки и подготовки воздуха.

Это сообщение отредактировал YasherKot - 18.03.2020 - 08:26

Кыштымский медеэлектролитный завод — как он работает?

[^]
YasherKot
18.03.2020 - 08:26
4
Статус: Offline


Я люблю людей!

Регистрация: 19.01.16
Сообщений: 841
Оборудование под чехлами.

Кыштымский медеэлектролитный завод — как он работает?

[^]
YasherKot
18.03.2020 - 08:26
7
Статус: Offline


Я люблю людей!

Регистрация: 19.01.16
Сообщений: 841

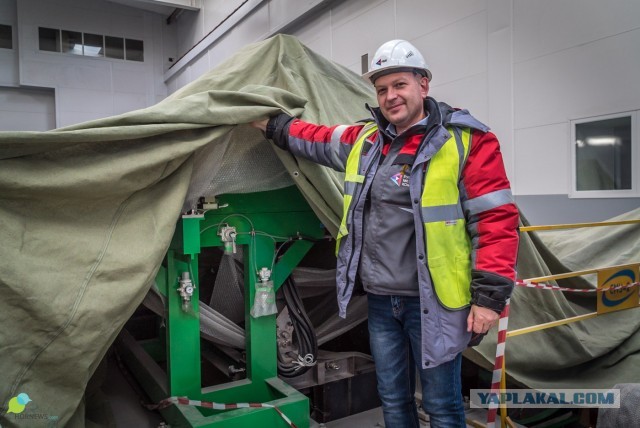

Новейшее оборудование демонстрирует начальник строящегося цеха электролиза медной фольги Игорь Тараканов. Рассказывает о своей вотчине вдохновенно, с чувством!
