Titan II - музей, посвященный ракете

Оба двигателя могли отклоняться в определенных диапазонах по команде от системы наведения, позволяя ракете менять курс.

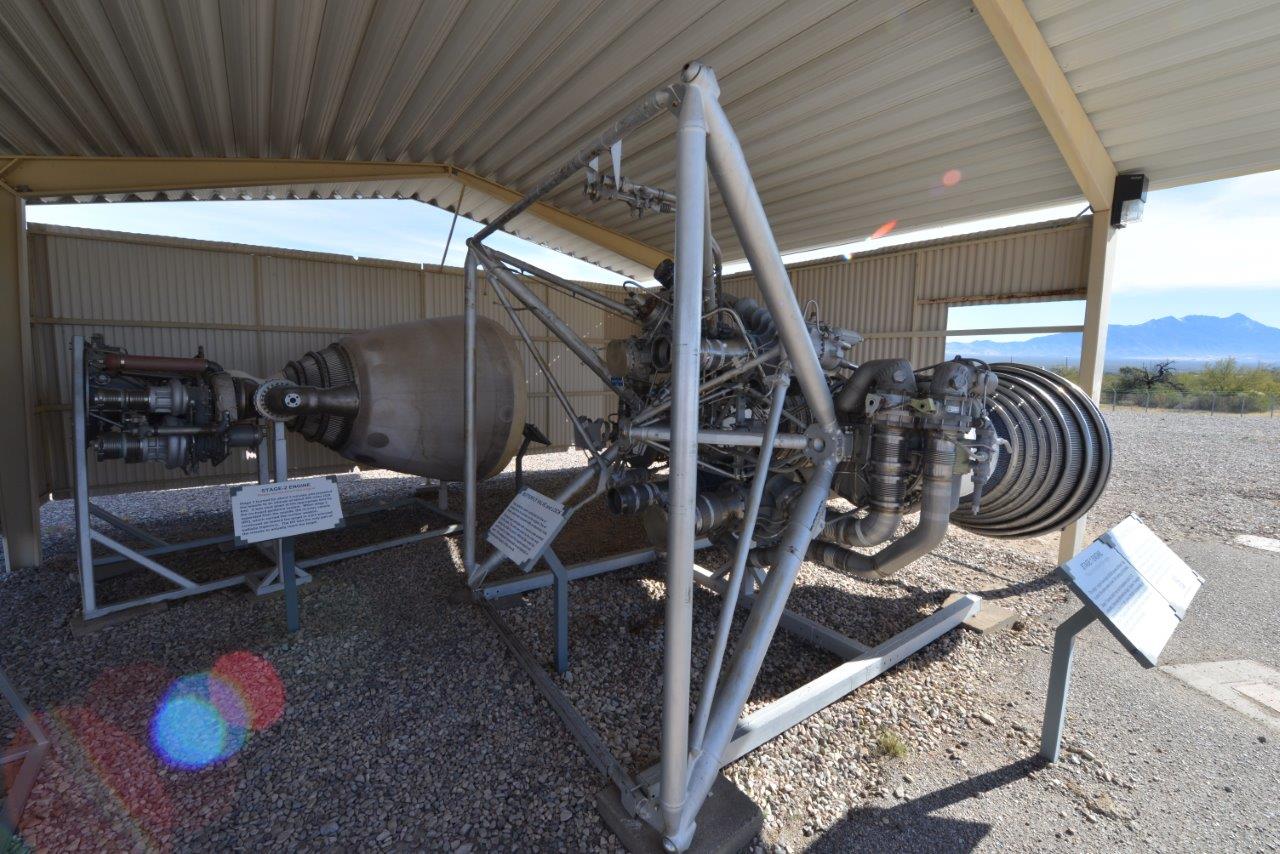

Отдельно упоминания заслуживают турбины насосов – они запускались за 2 секунды путем подачи на их лопасти газа от твердотопливных бустеров. В дальнейшем к турбинам отбиралось немного топлива и окислителя, газ от горения которых и вращал турбину. В ракете было 4 турбины – по две на каждый двигатель. Одна подавала топливо в камеру сгорания, вторая – окислитель. Скорость их вращения – 24000 оборотов в минуту. Это очень много учитывая условия работы, температуру и вибрацию. И это 60-е годы.
Первая ступень работала всего 2.5 минуты, сжигая при этом 95500 литров топлива. Расход был в среднем 640 литров в секунду. Первая ступень поднимала ракету на 80 километров. Не было никакой возможности отключить работающий двигатель. Ракета просто не имела никакого радиоканала для этого.

Разделение ступеней организовано так: когда топливо в первой ступени заканчивалось и датчики фиксировали падение тяги двигателей, подавалась команда на запуск двигателя второй ступени. Процедура запуска двигателя второй ступени начиналась еще до разделения ступеней. Как только раскручивались турбины насосов и начиналась подача и горение топлива, срабатывали пиропатроны, которые разрывали болты крепления первой и второй ступеней.
Таким образом обеспечивалась непрерывность тяги. Вторая ступень имела радиоканал, по которому, при необходимости, можно было подать сигнал на отключение. Двигатель второй ступени работал 3.5 минуты и поднимал ракету на 320 километров. Сопло этого двигателя тоже могло отклоняться, корректируя курс. После выработки топлива этот двигатель отключался, система целеуказания проверяла правильность курса и скорость и запускала два очень небольших твердотопливных моторчика, которые работали 20 секунд и окончательно корректировали траекторию. Затем пиропатроны отстреливали адаптер, соединяющий вторую ступень и боеголовку. В это же время «взводилась» боеголовка.
Дальнейший полет осуществлялся по баллистической траектории за счет имеющейся скорости массы и инерции.
До 1975 года вторая ступень после разделения продолжала по инерции лететь параллельно с боеголовкой и, входя в атмосферу, начинала разрушаться, при этом разбрасывая металлические сферы, создавая помеху для потенциальных ракет перехватчиков.
Но в 1972 году между США и Союзом был заключен договор, ограничивающий применение систем противоракетной обороны. По договору каждая сторона могла иметь два района с противоракетной обороной и не более ста ракет в каждом районе. Срок договора не ограничен, но любая из сторон могла из него выйти в любой момент. В 2002 году США вышла из договора.
После заключения договора от использования системы создания помех в Titan II отказались и вторая ступень, после разделения просто продолжала лететь рядом, не выполняя никакой функции.
Боеголовка должна была приходить к цели со скорость примерно в 25000 км/ч. Сама по себе боеголовка с термозащитой весила 3,4 тонны.
Полное время полета ракеты составляло около 35 минут. Время варьировалось в зависимости от точки запуска и координат цели.

Процедура запуска
Получив команду на запуск и записав код, старший смены и его заместитель проверяли правильность кода. Если код записан обоими правильно и совпадает, каждый из них своим ключом должен был открыть свой замок у сейфа, где хранились конверты с кодами запуска.
Среди этих конвертов необходимо найти правильный. На правильном конверте две первые буквы должны совпадать с принятым кодом.

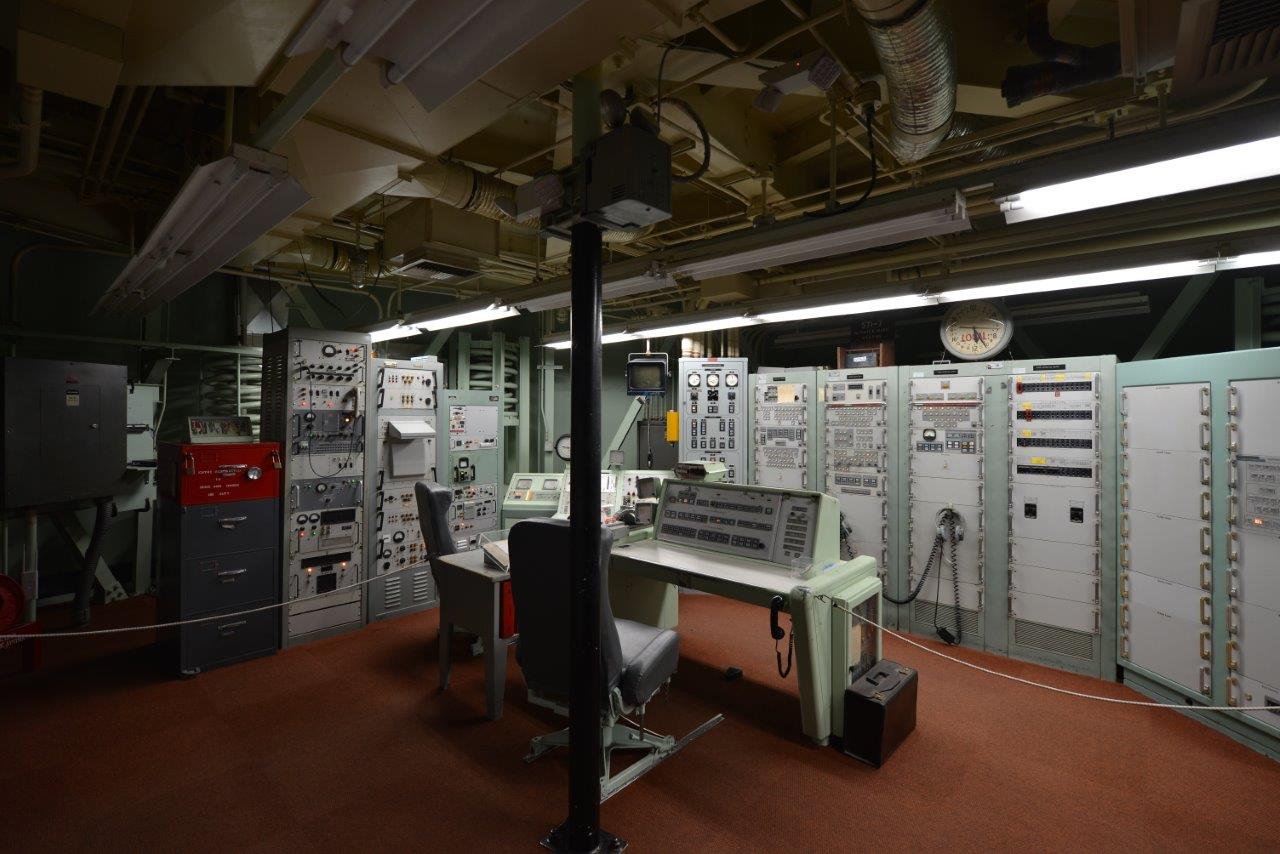

На фото виден сейф с красным отделением – именно там хранились ключи к пульту и коды запуска.

Конверт вскрывали и проверяли, что код в конверте целиком совпадает с принятым. Если это так, необходимо прочесть карточку с приказом. В карточке указано, какую из трех возможных целей нужно выбрать, задано время запуска – немедленно или с определенной задержкой и указан код к ракете. Цель выбиралась нажатием одной из трех кнопок на пульте запуска – TARGET 1, TARGET 2 и TARGET 3. Цели для персонала засекречены. Просто требовалось нажать нужную кнопку.

После всех манипуляций с кодами начиналась процедура запуска.
- Первым делом включалась сирена и красный фонарь наверху.
- Из сейфа необходимо было извлечь два ключа и вставить их в пульты управления.
- Необходимо включить подачу электричества к ракете
- Вводится код запуска ракеты, нажимается кнопка OPERATE INITIATE (Начало работы), после этого автоматика сверяла введенный код запуска ракеты с тем, что кодом на клапанах подачи топлива и окислителя в ракете. Если код совпадал, загоралась лампа OPERATE OK.
На все подготовительные манипуляции отводилось три минуты.
Далее старший смены и его заместитель должны были повернуть свои ключи в пультах. Личинки ключей были подпружинены, ключи находились на расстоянии, гарантировавшим, что одному человеку не дотянуться сразу до двух ключей. Кроме того, разница во времени между поворотами ключей не должна превышать 2 секунды и ключи должны быть в повернутом состоянии 5 секунд.
После поворота ключей запускалась необратимая цепочка событий. Персонал уже ни на что не влиял. Через 58 секунд после поворота ключей ракета выходила из шахты.

- После поворота ключей загоралась лампа LAUNCH ENABLE (Начало запуска). В это же время в систему наведения ракеты загружались координаты цели, ракета подтверждала их принятие и отключалась от командного пункта. Никаких команд она больше не принимала.
- Активировались бортовые аккумуляторные батареи – в них заливался электролит. Загоралась лампа BATTERIES ACTIVATED, через 28 секунд батареи готовы к работе.
- Одновременно с активацией батарей открывались клапаны подачи топлива и окислителя к двигателям и небольшое количество топлива сливалось из ракеты, гарантируя, отсутствие воздушных карманов в трубах.
- Как только батареи были готовы к работе, загоралась лампа APS Power (Auxiliary power supply), с этого момента ракета работает на своем электричестве).
- В это же время в нижнюю часть шахты из большого бака, находящегося во внешнем цилиндре шахты подавалась вода, которая выступала как термозащита и некий шумоизолятор.
- В это же время открывалась крышка шахты. На ее открытие уходило 20 секунд. Загоралась лампа SILO SOFT.
- Загоралась лампа GUIDANCE GO (Готовность системы наведения), означало, что все системы контроля полета прошли проверку и ракета полностью готова к запуску.
- Загоралась лампа FIRE ENGINE (Запуск двигателя), срабатывали пиропатроны, которые раскручивали турбонасосы, подавалось топливо в камеру сгорания, немедленно начиналась химическая реакция и горение. Через 2 секунды двигатели развивали тягу, достаточную для отрыва. Датчики давления на опоре ракеты отсчитывали еще две секунды для того, чтобы убедиться, что тяга равномерна и симметрична и затем подрывались пиропатроны и разрушались четыре болта, которыми ракета крепилась к опоре.
- Лампа LIFT OFF – сигнал того, что ракета оторвалась от опоры и покинула шахту.

Это сообщение отредактировал MountainView - 14.02.2020 - 04:27

После снятия с дежурства ракеты хранились недалеко, в Аризоне на базе Davis-Mountain AFB в разобранном виде.

Дежурная смена не имела каких-то конкретных указани о том, что делать в случае боевого применения ракеты. Они имели запас еды и воды на 30 дней. Достаточно ли этого? Большой вопрос.

Процедура запуска в любом случае означала закрытие вентиляции. И в случае боевого применения предполагалось, что атмосфера заражена, открывать подачу воздуха внутрь опасно.
Подача электричества тоже под вопросом - коммерческая система генерации и распределения электроэнергии при ядерных ударах выходит из строя самой первой.
В командном центре есть аккумуляторы но их явно недостаточно для 30 дней нахождения внутри. Поэтому был регламентирован жесткий график включения только самой необходмой аппаратуры.
Дизель генератор в шахте и его топливный бак тоже скорее всего стяли бы непригодны для использования в случае ответного удара но и этот генератор не давал бы бесперебойного питания на 30 дней.
Да и что делать даже если удалось выжить внутри и выбраться наружу?
Снаружи будет буквально как в игре Fallout. Вот просто буквально именно так - пустыня, руины и никого вокруг. В 60-70 годы южная Аризона была весьма пустынным местом.


Доклад окончен. Буду рад ответить на вопросы.
