Система вентиляции и кондиционирования Бункера 703

При работе холодильных машин образуется тепло, которое нужно куда-то девать. Для отвода тепла в данном случае использовалась обычная водопроводная вода, причем в открытом цикле - вода забиралась из городского водопровода, спускалась вниз, охлаждала машины и утекала обратно наверх в городскую канализацию. В сутки так "утилизировалось" до 150 кубометров воды.

Вернемся к кондиционеру. После камеры орошения воздух проходил через каплеуловители (я так полагаю они дополнительно располагались на этих решетках:

Затем через два радиатора - первый водяной, второй электрический (на фото сверху), где воздух подогревался до нужной температуры.

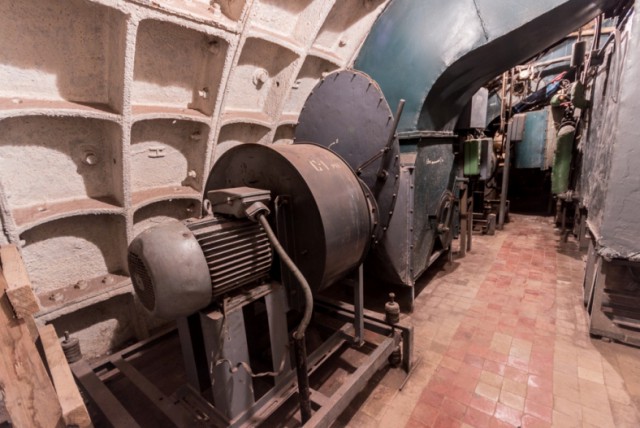

Далее из кондиционера идет короб к собственно главному вентилятору бункера, с мотором мощностью 15 кВт:

Главных вентиляторов было два - второй, точно такой же, но резервный, на случай поломки или обслуживания первого. После вентилятора воздух подавался в вентиляционные короба, многие их которых являлись по совместительству фальшпотолками, как например этот, закрывающий свод нижнего ходка (труба слева - следы работ последних лет):

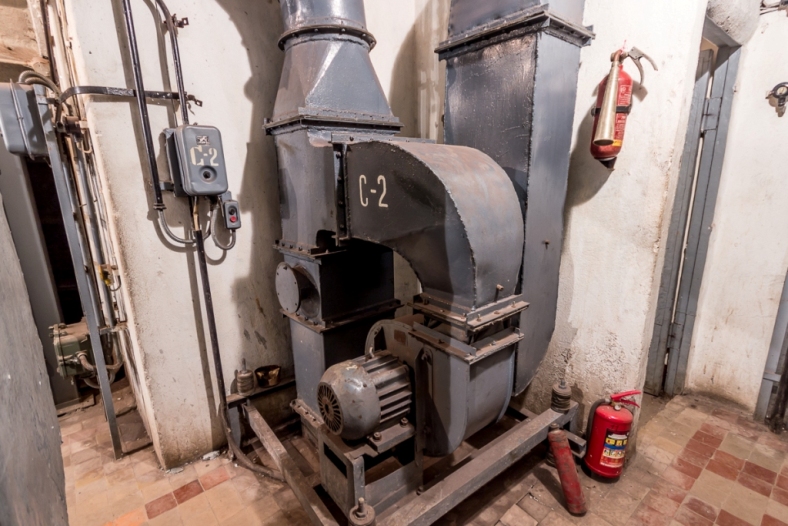

Кроме основной системы вентиляции, называемой С-1, на объекте было множество других локальных вентиляционных систем (вплоть до С-8), с менее внушительными вентиляторами, призванными вентилировать отдельные небольшие помещения:

Отдельная мощная вентиляционная система была сделана для небольшого санузла объекта. Одна из трех основных труб вентиляции - как раз таки вытяжка из санузла. Вот так вот, чтобы на объекте не пахло туалетом - пришлось ставить множество гермоклапанов и даже АВЗУ, чтобы ударная волна не прошла :)

Отдельная небольшая система была нужна на случай изоляции бункера от внешнего мира - это система регенерации кислорода. Состояла из двух частей: кислородных баллонов и поглотителей углекислого газа. Кислородные баллоны использовались для восполнения уровня кислорода на объекте, а поглощающие элементы (зеленые на фото, трубы частично демонтированы) использовались для удаления излишков углекислого газа. Система позволяла объекту существовать автономно до 15 суток.

Вся система вентиляции управлялась с главного пульта. Отсюда можно было запустить или остановить любой вентилятор, открыть или закрыть клапан, жалюзи в кондиционере, включить или выключить электрокалорифер.

На пульте были мнемосхемы показывающие устройство систем вентиляции. Можно заметить и АВЗУ и клапана - те самые, которые я показал в посте.

Завершающая


Объект был запущен в 61 году, однако в начале 80х он пережил серьезную модернизацию, поэтому большая часть представленного оборудования относится именно к 80-м, хотя встречаются порой и элементы 50-х годов, которые не затронула модернизация. Вся электрическая схема по современным меркам крайне примитивна - все собрано на релейной логике, далеко не полностью автоматизировано и очевидно требовало постоянного контроля и обслуживания.

Напоследок - улыбающийся расходомер, родом из 50-х годов
