Экран ЭЛИН (Калининский - Арбат) дедушка светодиодных матриц

К сожалению, техническая часть системы ЭЛИН 2 была далека от совершенства. Темные или наоборот яркогорящие квадраты вышедших из строя модулей в значительной степени искажали изображение. Разрешающая способность экрана (количество пикселей) и число градаций преобразования видеосигнала было недостаточным для такого типа устройств, это существенно ограничивало возможность демонстрации видеоматериалов. Отсутствие собственной телестудии лишало экран оперативности, все эти недостатки способствовали уменьшению финансовых поступлений от рекламодателей.

Программы на ЭЛИНе 2 транслировались с видеомагнитофона, видеоролики изготовляли на специализированном предприятии, все это стоило денег и отнимало много времени. Потребление электроэнергии достигло 450 кВт, что составляло чувствительную расходную статью экрана. Всё это в совокупности с хаосом перемен в стране и в значительной степени бесхозяйственной деятельностью руководства предприятия МСХКБ «Эстэл», на балансе которого состоял ЭЛИН 2 и привело к тому, что в начале 1990 года он прекратил свою деятельность — место экрана заняли четыре призмадинамические установки.

В 1990 г. с целью эксплуатации и технического перевооружения системы ЭЛИН 2 было создано малое предприятие «Эстэл-Инфо» (в настоящее время ООО «Эстэл-Инфо»). После того, как ЭЛИН 2 был демонтирован, постоянно предпринимались попытки убрать с этого места оставшуюся от него металлоконструкцию. Но новые владельцы сопротивлялись этому, будучи уверенными, что когда-нибудь экран вновь загорится на Новом Арбате. Для этого и размещали брандмауэр Банка Москвы и крышную установку Coca Cola. Убрать рекламу таких «монстров» было сложно.

Повсеместное распространение светодиодных наружных экранов, в 2001 году настигшее и Москву, подсказало владельцам оставшейся от ЭЛИНа металлоконструкции очевидный выход из сложившегося положения. В 2005 г. ООО «Эстэл-Инфо» совместно с компанией News Outdoor Russia реализовали совместный проект по установке электронного табло на этом месте (уникальный светодиодный экран сверхвысокого разрешения ALX 25rgb-672х512 был изготовлен компанией Алексарт). Для этого понадобилось убеждать многих ответственных людей в необходимости сохранения на этом месте экрана, как части исторического облика Нового Арбата.

Введение в конце 2012 г. новых правил установки и эксплуатации рекламных конструкций поставило под угрозу сам факт существования видеоэкрана на этом историческом месте. Одним из поводов к запрету его эксплуатации послужило примыкание экрана к фасаду роддома им. Г.Л. Грауэрмана, а как известно реклама на фасадах запрещена (кроме медиафасадов). Между тем, металлоконструкция ЭЛИНа представляет собой самостоятельное 9-этажное строение, установленное на мощном фундаменте. Фактически это целый дом, который никак не может быть причислен к «рекламным конструкциям, размещенным на фасадах зданий».

В первом же пункте «Требований к рекламным конструкциям», утвержденных новыми правилами, указано — «Рекламные конструкции, установленные на территории города Москвы, должны соответствовать внешнему архитектурному облику сложившейся застройки города». ЭЛИН не просто соответствует этим требованиям, он является ключевым, градоформирующим объектом архитектурного облика и застройки Нового Арбата.

В свое время ЭЛИН явился предвестником использования в городской среде больших экранов, ставших не только источником информационного воздействия, но и свето-графическим акцентом улиц и площадей. Это послужило практическому воплощению приема светового художественного оформления городской среды, построенному на комплексном взаимодействии архитектуры и света. Не случайно экран появился именно на Новом Арбате, бывшем в те годы своеобразной экспериментальной площадкой для поиска архитекторами и дизайнерами новых форм синтеза архитектуры, свето-графики и новейших информационных средств.

В добавок ко всему сказанному, ЭЛИН оказался расположенным на территориальной границе зоны охраны объектов культурного наследия. Между тем ЭЛИН — это не только памятник инженерной мысли, но и исторический объект, сыгравший существенную роль в средовой организации пространства целого микрорайона и, несомненно, он должен остаться на том месте, на котором простоял уже более 40 лет.

тут

PS: Вот и всё.

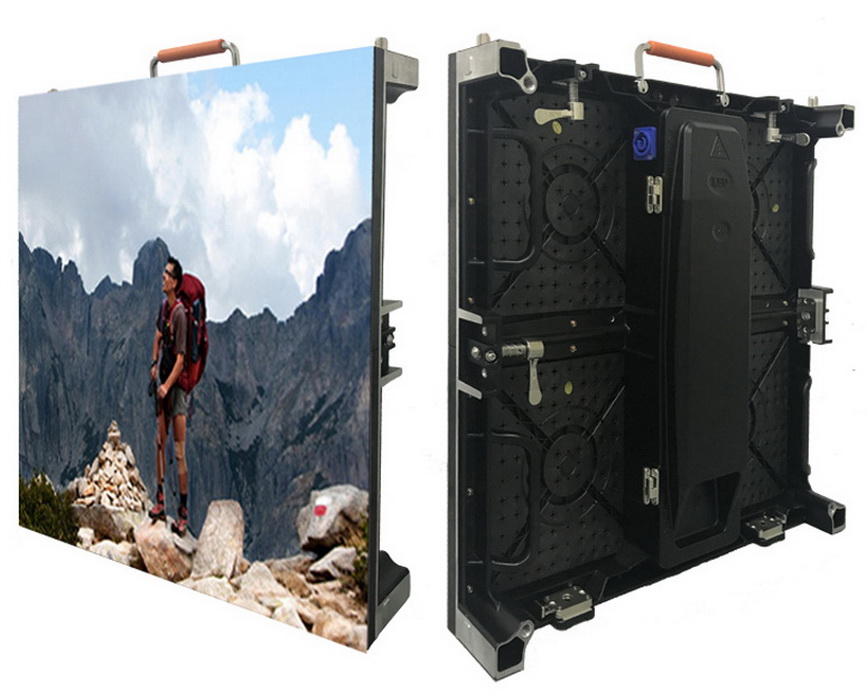

Сейчас китайцы продают любые экраны. И цена на них очень китайская.
Они стали лёгкими, модульными и мобильными. Но это уже, совсем другая история.

Это сообщение отредактировал 720x576 - 3.11.2018 - 17:59

Выглядело, конечно, это чудо техники монументально. Но мне удалось видеть его работающим всего пару раз, в середине восьмидесятых. Обычно экран не работал.

Это сообщение отредактировал CTPAX - 3.11.2018 - 17:56

Главное в перерывах между матчами Лебовского не показывать

После того как большевики изобрели триггеры в 1918-м году, в 1921-м году Ленину уже демонстрировали светодиодную матрицу, в 1924-м году уже вещали голосом с самой мощной радиостанции Коминтерна, пока в Европе пиликали на морзянке.

так сколько пикселей по вертикали? Вроде менее чем 144р

на площади маяковского еще экран был, не такого качества конечно.

Жопа ничё

ЭЛИН - 103 900 автомобильных ламп накаливания.

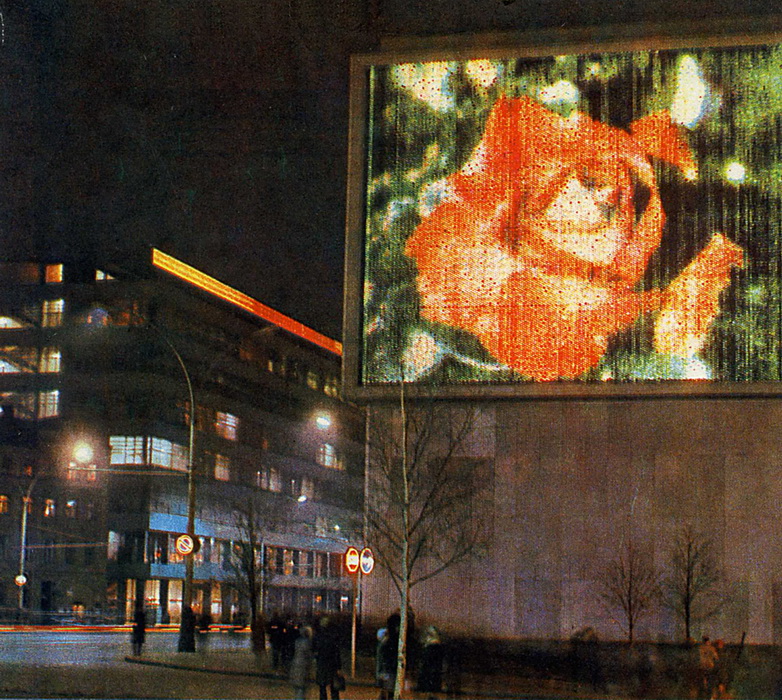

ЭЛИН2 - 17 х 13 метров, разрешение — 192 х 144 пикселя, субпиксель каждого цвета имел 16 градаций яркости. Экран состоял из 1728 индикаторных модулей — 48 шт. в строке и 36 шт. по вертикали.
Пиксель состоял из четырёх индикаторов — синего, красного свечения, и двух расположенных по диагонали индикаторов зелёного свечения. Вследствие чего изображение имело зеленоватый оттенок.

В 2005 году на этой стене был установлен светодиодный экран. Размер экрана 16.8 х 12.8 метра, разрешение 672 х 512 пикселей.

Это сообщение отредактировал 720x576 - 3.11.2018 - 18:09

Спасибо с удовольствием почитал и посмотрел. Это намного интереснее 100500 темы про "редкие" и "интересные" картинки.

В каждой шутке есть доля шутки.
Лев Термен демонстрировал Ленину не светодиодную матрицу, а проекционный телевизор который предлагал использовать в системах видеонаблюдения. По поводу чего получил финансирование и уехал в Нью-Йорк где корчил из себя Тони Старка - "плейбой, миллиардер, филантроп", женился на модной танцовщице, в общем жил на широкую ногу пока в 1937 году его не вызвали в СССР и не посадили как злонамеренного казнокрада-вредителя.

Светодиодную матрицу вроде Бонч-Бруевич использовал в телескопе в 20-е. Тогда была война форматов механического и электронного телевидения, наряду с войной между звуковым и немым кино.

А если бы экран не был почти готов и не смог в ту же ночь подпольно и незаконно включиться, не было бы в СССР перспективной разработки и крутоты немеряной. Вот такая подковёрная борьба в светлейшем государстве.

В 1976-м году на международной выставке демонстрировали светодиодный телевизор тбилисского радиозавода, но тогда светодиоды были тусклыми и поэтому такие ящики были неактуальны.

История рекламы очень интересна, сам в рекламе много лет провёл.
И вот следующий шаг в этом направлении и соседней темы:

Как нефть в Западной Сибири открывали почитай - тоже выводы сделаешь про отсутствие бы нефти сейчас.

И по твоему только в СССР были подковёрные игры - ты пиндосолизун или просто дядя петя.

Хорош сочинять :)
"Первая радиопередача звукового сигнала
1906, 24 декабря — Фессенден, используя электромашинный генератор переменного тока (альтернатор) Эрнста Александерсона частотой около 50 кГц и ранее построенную антенну в Брант Роке высотой 128 м, осуществил первую радиопередачу звукового сигнала[38]. Корабли в море услышали трансляцию игры Фессендена на скрипке и чтение отрывка из Библии."

"1909, апрель — Чарльз Геррольд (Charles Herrold), американский изобретатель, преподаватель электроники из Сан-Хосе, Калифорния, построил радиовещательную станцию. В ней использовалась технология с искровым разрядником, но несущая частота модулировалась голосом, а затем и музыкой. Эта радиостанция, названная «San Jose Calling», существовала всё время и в конечном итоге превратилась в сегодняшнюю радиостанцию KCBS в Сан-Франциско. "

Это сообщение отредактировал mnr1 - 3.11.2018 - 19:12

Если не совкодрочер - так сразу пендосолизун? Мир для тебя чёрно белый? Кто не с нами - тому шпалу? Сочувствую.

Расслабься. Я не говорил "только в СССР". Это в твоей голове голоса. Не слушай их.

Обычно не хватает у меня терпения читать, такие длинные тексты. Но этот осилил, ибо было очень интересно. Спасибо ТС за твой пост, он окунул меня в ностальгию, в детство, во времена интересных статей из журналов "радио", "моделист конструктор", "ют"....
