ДОТ тип "Б"

Изначально станок разрабатывался под спарку пулеметов с воздушным охлаждением, но что-то пошло не так, и основным вооружением стал пулемет "Максим" с водяным охлаждением.
Внешний вид станка, с установленным оптическим прицелом и макетом пулемета, расположенного в каземате АПК (артиллерийского полукапонира) музея "Сестрорецкий рубеж".

К послевоенным станкам, устанавливаемым в долговременные огневые точки, относятся пулеметные станки И8-ДЮ и И8-ДП. Сложно сказать, что точно скрыто за литерами ДЮ и ДП, на форуме высказывается предположение, что ДЮ - для замены станка Юшина, а ДП соответственно для замены станка ПС-31. Внешне станки одинаковы, поэтому в дальнейшем повествовании буду использовать обозначение И-8.
Станок И-8, также как и НПС-3, состоит из шаровой установки закрепленной в амбразурном коробе. Внешне изменения небольшие: корзина для короба с пулеметной лентой перенесена на правую сторону, убрали одну направляющую, а снизу добавили ящик гильзозборника. Можно сказать упростили изготовление, убрав гильзоотвод и лишние детали требовавшиеся для размещения двух пулеметов.
Станок И8-ДЮ на снимке ниже. Справа от станка резиновые шланги циркуляции охлаждающей жидкости, за станком видны гофрированные шланги отвода пороховых газов, вдоль стены идет воздуховод приточной системы вентиляции.

Целью создания нового станка было не только упрощение производства, в комплект добавили прибор для стрельбы вслепую. Это белая изогнутая панорама закрепленная над станком. На неё наносили карту или схему с координатами пристрелянных ориентиров на местности. Пулеметчик мог в плохих погодных условиях, или ночью вести огонь в заданном направлении не видя цели. Работало это примерно так: с КНП поступали указания на какой ориентир навести оружие, пулеметчик с помощью горизонтальной и вертикальной наводки устанавливал целеуказатель на нужные координаты, фиксировал станок стопором и, по команде, открывал огонь.
Конечно раньше тоже существовал такой прибор, он называется "Прибор Королькова", его можно увидеть на фото со станками ПС-31 и НПС-3. Предполагаю, что его изготавливали отдельно от пулеметных станков, потому что он никак не соединен с ними, и устанавливался не во всех ДОТах. На станке И-8 устранили этот недостаток, панораму жестко соединили с пулеметным станком посредством целеуказателя, он крепится к линейке в нижней части панорамы. Вот так это выглядит вблизи.

Кроме станковых пулеметов в вооружении некоторых ДОТов состояли 7,62 мм. пулеметы ДТ (Дегтярев танковый). Для ведения огня из них использовалась пулеметная заслонка ПЗ-39, она представляет собой обыкновенную шаровую установку вмонтированную в стену сооружения. Встречается она не только на тыльных и боковых стенах огневых точек (видимо для дополнительной защиты входа и контроля за мертвыми зонами), но во фронтальных амбразурах КНП (командно-наблюдательного пункта), заменяя таким образом пулемет "Максим" с его громоздким станком и системой охлаждения, освобождая тем самым место в сооружении.

Морозным вечером, с внешней стороны сооружения, узел ПЗ-39 выглядит как на снимке ниже. Как понимаю, через небольшое отверстие вверху осуществлялось прицеливание. Сам прицел закрепленный в верхней части шара виден на внутренней и наружной стороне заслонки.

С типами станков разобрались, теперь вновь возвращаемся в наш ДОТ. А то он остался на задворках истории, переминается с ноги на ногу и волнуется, думая что о нем все позабыли.
Первоначально в нем были установлены станки системы Юшина, в 1939 году их начали заменять на НПС-3, но успели установить только два. Вызвано это переносом границы от Ленинграда на север Карельского перешейка по результатам окончания советско-финской войны. В связи с этим КаУР мгновенно оказался в тылу, и модернизацию укрепрайона остановили. Входе Великой Отечественной войны укрепрайон служил по своему прямому назначению, видимо никаких изменений не проводилось.В 50-х годах на КаУРе провели модернизацию, в ходе нее оставшиеся в ДОТе станки системы Юшина были заменены на станки И8-ДЮ.
На снимке разукомплектованный каземат описываемой огневой точки. Отсутствуют воздуховоды, трубы циркуляции охлаждающей жидкости, большая часть проводки и другое оборудование. Станки НПС-3 давно демонтированы, вывезены, покрашены и установлены в музее "ДОТ рубежа Ижора" в г. Санкт-Петербург.

фото

Ненадолго перенесемся в другое сооружение, в котором сохранились станки НПС-3 в первозданно-заброшенном состоянии. Тут, помимо шлангов отвода газов и охлаждения, сохранились взрывозащищенные светильники, электропроводка, розетки и много чего еще. Если присмотреться на стену под станком, то за корзиной размещения боекомплекта видны болты крепления юшиновского станка, установленного при постройке ДОТа. Сверху, рядом с вытяжными шлангами видна одна из шпилек, на которые крепился рычаг управления заслонкой амбразуры.

Напротив сквозника, в боевом каземате описываемого сооружения, находится заслонка амбразуры защиты входа. В большинстве своем такие заслонки встречаются в ДОТах типа "Б" постройки конца 20-х, начала 30-х годов. Хотя встречаются исключения, когда такие заслонки установлены в малых огневых точках, внося разнообразие среди заслонок РЗ-31, которыми снабжены небольшие сооружения.

Интересно, что такие заслонки изготавливались с небольшими различиями, хотя в в общем конструкции идентичны. С чем это связано, с разными заводами изготовителями, или заслонки изготавливались силами подразделений возводившими укрепрайоны?
На снимке ниже заслонка огромного размера, через неё возможно и гранаты выбрасывать.

Для снабжения водой в некоторых сооружениях устанавливалась колонка Нортона, конкретного места расположения у неё не было. В двухэтажных ДОТах она обычно располагалась на нижнем уровне, хотя встречается размещение и за пределами сооружения рядом со входом в сквозник. В одноэтажных бункерах колонка устанавливалась в тамбуре, перед боевым казематом, как на снимке ниже.

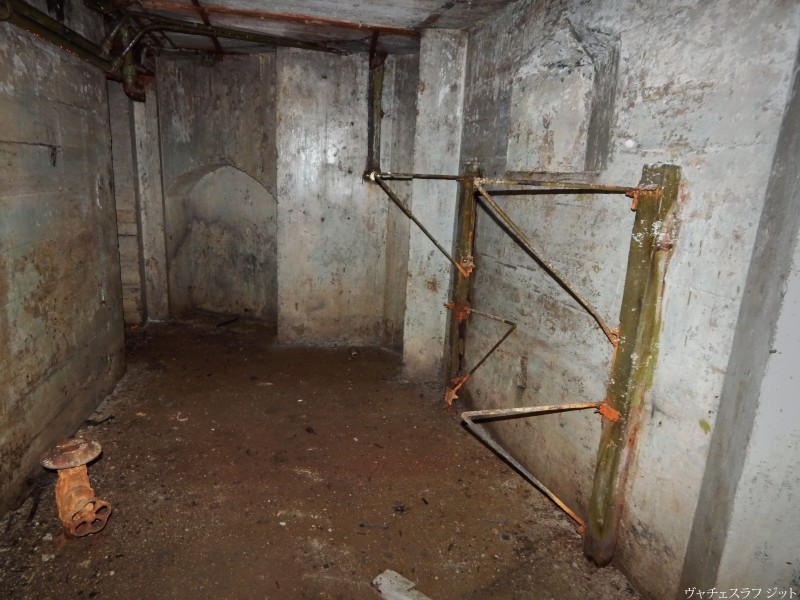

Предположительно в нашем бункере колонка Нортона размещалась на нижнем ярусе. У внутренней стены каземата из пола торчит труба с вентилем, на трубе установлено основание, очень похожее на основание колонки с верхнего снимка.
На внешней стене сооружения, над нарами, видна ниша аварийного освещения. Такие ниши расположены на обоих этажах ДОТа во всех казематах, при повреждении электропитания в них ставили зажженные керосиновые лампы.

Поднимемся на верхний этаж. К удивлению здесь нет отдельного помещения для коменданта огневой точки. Конечно оно не обязательно должно быть, но в большинстве ДОТов типа "Б" устроен крохотный казематик, в нем размещается перископ для наблюдения за местностью, радиостанция, полевой телефон и другое оборудование командира. В нашем ДОТе комендант находился в боевом каземате, отсюда он наблюдал за местностью через перископ, и осуществлял командование гарнизоном.
На нижнем снимке обсадная труба перископа. Сверху она закрывалась сдвигающейся крышкой, для открытия и закрытия которой служит рычаг, его видно слева от трубы.

Так выглядит крышка закрывающая трубу перископа. К сожалению её крепление оказалось ненадежным, эта мелкая деталь приводила к серьезным потерям личного состава гарнизонов в ходе сражений за укрепленные районы на западной границе СССР. При блокировании ДОТа штурмовой группой противника крышка обсадной трубы сбивалась и внутрь сооружения закидывали гранаты или заливали горючую жидкость.

В музейном комплексе "Линия Сталина", есть возможность осмотреть воссозданное помещение коменданта ДОТа. Сразу на входе в него фортификационный перископ, он затрудняет вход и выход в это крохотное помещение. Здесь же находится телефон и радиостанция. В тыльной стене каземата размещена амбразура защиты входа с заслонкой РЗ-31.

Оголовок перископа над фортификационным сооружением. Металлический ящик, в который заключена обсадная труба, к фортификации относится косвенно. Сделан он сотрудниками музея видимо для защиты от непогоды, или предотвращения повреждения экспоната при проведении работ на крыше.

Из музейного комплекса Белоруссии вернемся в наш, не музейный, музей под открытым небом. С его выросшими, за годы забвения, высокими деревьями на ДОТах, с затопленными казематами, и с растащенными на ништяки и металлолом сооружениями.
В некоторых больших огневых точках в стенах устроен эвакуационный выход. Он представляет собой нишу закрытую металлическими балками, за которыми теоретически песок наполнения и тонкая стена. При разрушении основного входа у гарнизона есть возможность, разобрав балки и разрушив тонкую часть стены, выбраться из сооружения.
Ниша эвакуационного лаза в соседстве с взрывозащищенными светильниками и противооткольным покрытием потолка, на снимке ниже.

На этом весеннем снимке и заканчиваю пост. К сожалению рассказал далеко не обо всем оборудовании оборонительных сооружений данного типа. Но пора закруглиться, планировался небольшой пост с 6 - 10 фотографиями, но что-то не задалось.
Спасибо всем за проявленный интерес.
