Флактурмы – хранители небес

Третий этаж бункера в Тиргартене занимал госпиталь Люфтваффе, который считался самым лучшим во всем рейхе и поэтому здесь охотно лечились видные деятели. Раненых и больных сюда доставляли на лифтах. В госпитале имелся рентгенкабинет и палаты на 95 коек. Здесь под руководством лейб-медика Геринга Вальтера Хагедорна работали 6 врачей, 20 сестер и 30 подсобных рабочих.

На четвертом этаже размещался весь военный персонал зенитной башни.

На уровне пятого этажа вокруг башни имелась опоясывающая всю башню нижняя боевая платформа для легких зенитных пушек. Эта платформа по углам вокруг башенок для тяжелых зенитных орудий имела барбеты для счетверенных 20-мм и спаренных 37-мм автоматических пушек. В помещениях пятого этажа размещались снаряды для легких зенитных пушек и укрытия для личного состава всех зенитных орудий.

Но главным оружием флактурмов стали специально созданные для них зенитные установки Flakzwilling 40, изготовленные фирмой Hanomag в Ганновере, которые стали одними из самых эффективных орудий Второй мировой войны. Гитлер лично отслеживал установку доставленных летом 1942 года пушек и «с облегчением принял известие о том, что первая зенитная башня в Берлине получила новые орудия, и ее четыре спаренных 128-мм зенитных установки готовы к бою».


G-башня в Берлине после третьей попытки подрыва англичанами

Увидев боевые возможности зенитных башен, союзники после разделения Берлина на оккупационные зоны, чтобы не спорить, кому сколько башен достанется, решили их от греха подальше взорвать. Что и сделали.

Основную огневую мощь батареи флактурма обеспечивали четыре спаренных (в сумме 8 стволов) 128-мм установки, обладающие скорострельностью от 10 до 12 выстрелов в минуту на ствол. Боевая масса системы достигала 27 тонн. Каждый ствол имел индивидуальную систему заряжания. Дальнобойность по горизонтали составляла 20 900 м, по вертикали до 14 800 м (с дистанционным взрывателем — до 12 800 м). Вес боеприпаса — 26 кг.

При ведении залпового огня 8 выпущенных снарядов одновременно взрывались в воздухе, создавая осколочное поле площадью примерно 250 кв. метров. Бомбардировщики, попавшие в такое поле, почти наверняка обречены на гибель. По замыслу оборонительный огонь тяжелых зенитных пушек флактурмов был призван вынудить самолеты союзников атаковать столицу империи лишь с большой высоты, вследствие чего очень сильно снижалась бы точность бомбометания.


Каждая боевая башня имела собственную водяную скважину и полностью автономный водопровод. В одном из помещений имелся дизельный электроагрегат с большим запасом горючего. По боевой тревоге башня отключалась от городской сети и переходила на автономное электропитание. В башне также были собственные кухня и хлебопекарня.

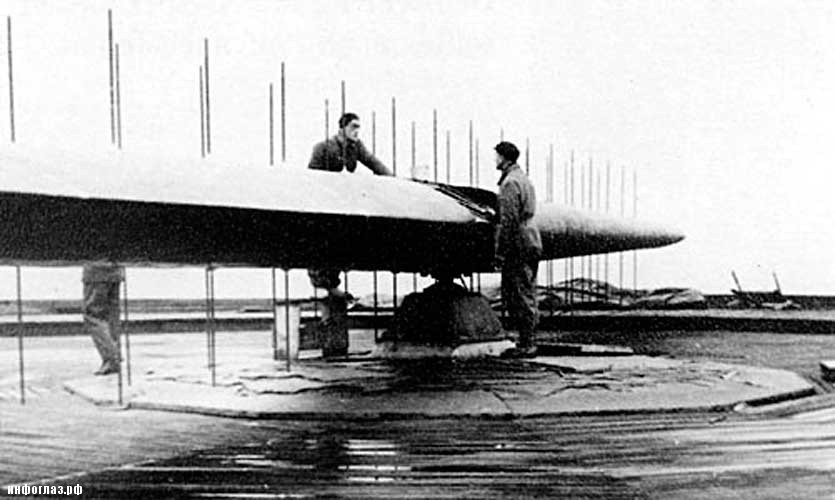

радиолокатор FuMG 403 Panorama («Панорама»). 1942 год

Боевые башни и башни управления располагались на удалении друг от друга от 160 до 500 метров и были связаны между собой подземными линиями связи, электрокабелями, водопроводами. Существует предположение, что они были связаны и подземными тоннелями для перемещения личного состава и грузов, однако достоверно это ничем не подтверждено.


Мало кому известно, что зенитный комплекс I в Тиргартене состоял не из двух, а из трех сооружений. Третьим сооружением была башня обнаружения (Nachrichtenturm), построенная в 1941 году в 40 километрах к западу от Берлина в Треммене. Она получила обозначение Bauteilen С (часть сооружения С ) и собственный код OX Berlin 2. На этой башне был установлен радиолокатор панорамного обзора FuMG 403 Panorama («Панорама») с дальностью обнаружения 120 км и скоростью вращения антенны 6 оборотов в минуту. В общую систему ПВО входил и радар FuMG 41/42 Mammut («Мамонт») с дальностью обнаружения 300 км.


Данные локатора передавались автоматически непрерывно по специальному кабелю непосредственно на командный пункт 1 Командования ПВО (1. Luftverteidigungskommando), которое располагалось в башне управления в Тиргартене. 1 сентября 1941 года 1 Командование ПВО было преобразовано в 1 зенитную дивизию (1. Flak-Division). Следует заметить, что этот командный пункт управлял не зенитным огнем этого комплекса, а вообще всей противовоздушной обороной Берлина.

Для управления же огнем зенитного комплекса в этой башне имелся свой отдельный КП, подчинявшийся, как и все другие средства ПВО Берлина, командному пункту дивизии. Командный пункт 1 зенитной дивизии помимо своих прямых обязанностей являлся для гражданского населения центром оповещения о воздушной обстановке.

Отсюда по радиотрансляционной сети поступали сообщения о том, к каким городам приближаются соединения англо-американских бомбардировщиков. С осени 1944 года в башне также размещался 121 зенитно-наблюдательный дивизион (121. Luftwaffebnachrichtenabteiling).


башня с радаром FuMG 403 Panorama («Панорама») в Треммене. Фото из книги «Flak-Towers»;

Однако, башни стоили невероятно дорого, на них расходовалось огромное количество крайне дефицитных в военное время цемента, металла и рабочей силы. Можно было бы выяснить целесообразность зенитных башен, если бы их было построено достаточно много. Но это оказалось невозможным по многим причинам. Хотя в некоторых изданиях утверждается, что наличие зенитных башен в Берлине и Гамбурге заставило самолеты союзников действовать на значительно больших высотах, однако союзники бомбили не конкретные объекты в этих городах, а просто сами Берлин и Гамбург. При ковровых бомбардировках высота полета никакого значения не имеет.
Зенитные башни уже хотя бы из-за их крайне малого количества оказались во Второй мировой войне столь же бесполезными, что и линии укрепрайонов Мажино, Зигфрида. Идеологическое значение флактурмов значительно превысило их чисто военный смысл. Просто в этих идеях отразилась тоска людей по абсолютной защищенности и неуязвимости. Автор проектов зенитных башен Фридрих Таммс называл их «стреляющими соборами», намекая на то, что главная роль флактурмов в определенной мере аналогична назначению соборов и церквей — вносить в души немцев успокоение, надежду и веру в лучший исход.


Один из участников проектирования Ян Табор высказывался о флактурмах еще откровеннее: «Не отрицая военной целесообразности этих сооружений, мы с самого начала видели в них лишь архитектурные формы. Это нечто вроде египетских пирамид. Они — монумент навсегда. Вследствие этого они в обыкновенном смысле не имеют практической ценности. Они бесполезны как чистая идея. Но они — носители идеи элементарного чувства силы, прочности и воли к жизни».



В Гамбурге же и в Австрии их сохранили. Вот, например, L-башня (командная) в Вене, снимок сделан в наши дни

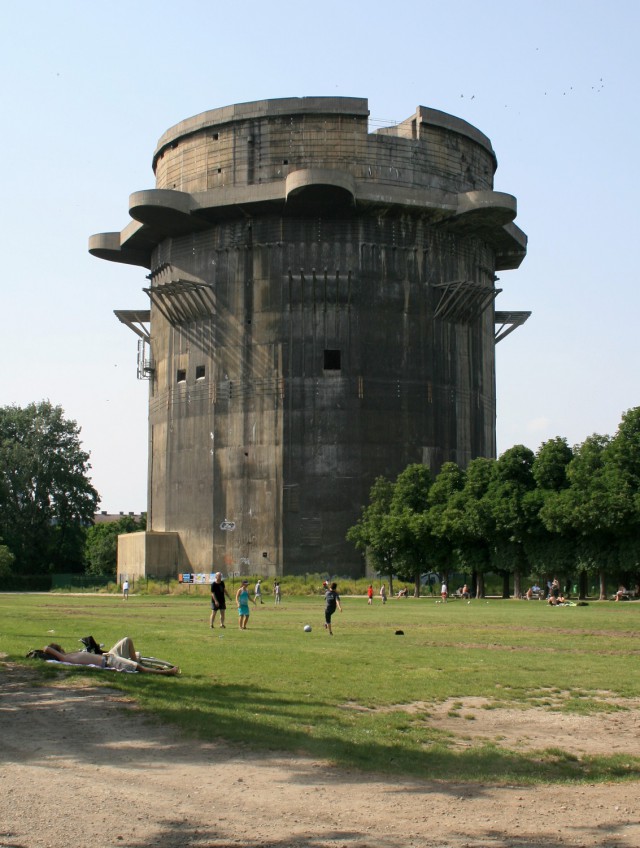

Вена

Вена

На стенах бывших зенитных башен теперь тренируются альпинисты

Можно смотреть на город …

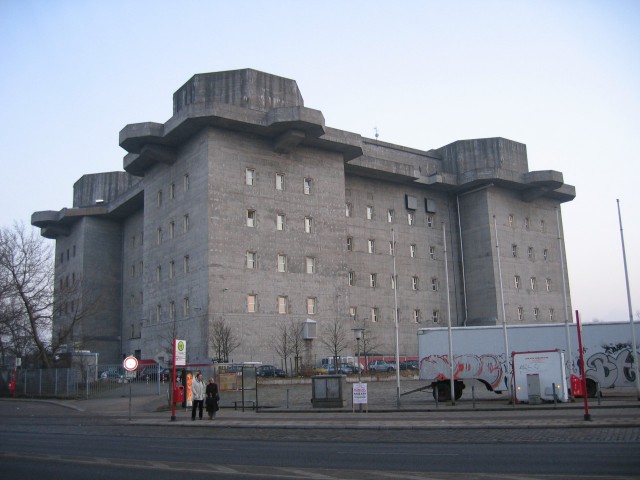

Гамбург

Еще Гамбург

Завершающая
