Колымская ГЭС

Отметка нормального подпорного уровня водохранилища составляет 451,5 м над уровнем моря, форсированного подпорного уровня — 457,6 м, уровня мёртвого объёма — 432,0 м.

Как я уже написал, Колымская ГЭС является основным источником энергоснабжения Магаданской области, обеспечивая около 95 % её энергопотребления. Ввод ГЭС в эксплуатацию позволил вывести в резерв Аркагалинскую ГРЭС и существенно сократить потребление угля на Магаданской ТЭЦ (с прекращением отопительного периода ТЭЦ останавливается и используется электрокотельная). На электроотопление также переведён ряд населённых пунктов Магаданской области. Сокращение потребления угля позволяет ежегодно предотвращать сжигание около 1 млн. тонн этого вида топлива. В ходе возведения Колымской ГЭС были также построены посёлки Синегорье и Уптар, линии электропередачи, реконструирована транспортная инфраструктура.

Слева отапливаемое здание водоприемника. Справа — здание с лебедками для управления затворами водосброса.

Монументальная эстакада для лебедок.

Водосброс Колымской ГЭС поверхностный, берегового типа, расположен слева от плотины в скальной выемке и примыкает к водоприёмнику здания ГЭС, имея с ним общий подводящий канал. Пропускная способность водосброса — 11 300 м³/с.

Водосброс бетонный, состоит из трёхпролётного водослива и быстротоков, заканчивающихся трамплинами. Каждый из трёх пролётов водослива шириной по 13 м перекрывается сегментным затвором высотой 21 м.

В период строительства станции использовалось временное водосбросное сооружение, расположенное на правом берегу у основания плотины, общей длиной 1060 м. Оно состоит из подводящего канала длиной 300 м, оголовка башенного типа с четырьмя донными отверстиями, железобетонной трубы длиной 350 м, шириной 22 м и высотой 29,5 м, отводящего канала длиной 360 м с виражом, водобойным колодцем и бетонной рисбермой. Пропускная способность временного водосброса — 10 700 м³/с. Строительство временного водосброса заняло 8 лет, в него было уложено 400 тыс. м³ бетона (30 % всех бетонных работ по Колымской ГЭС), его сметная стоимость составила 80 млн рублей в ценах 1984 года. Использование временного водосброса в период постоянной эксплуатации ГЭС не предусмотрено, в настоящее время он забетонирован. Такое решение по отношению к столь сложному и дорогостоящему сооружению некоторыми специалистами считается инженерной ошибкой.

Разрез плотины — можно увидеть в теле основной плотины временную, малой высоты. Что интересно, реку Колыма перекрывали дважды. 4 декабря 1978 года Колыма была перекрыта в первый раз, вода пошла через строительный тоннель. Предполагалось пропустить паводок 1979 года поверх перемычек и недостроенной части основной плотины, защитив её от размыва крупным камнем, уложенным слоем в 1 м. Однако паводок разрушил защиту и размыл уложенный в плотину грунт. Повторное перекрытие Колымы было произведено 20 сентября 1980 года, вода пропускалась через ещё не достроенный к тому моменту временный водосброс. Строительство временной плотины Колымской ГЭС высотой 62 м было произведено в 1980—1981 годах за 15 месяцев между двумя перекрытиями.

Зачем же понадобилась временная плотина и этот дорогущий временный водосброс?! Все оказалось просто. Директивное давление партийных органов (первый гидроагрегат требовалось пустить к открытию XXVI съезда КПСС в феврале 1981 года) в условиях недофинансирования строительства и имеющихся технических проблем привело к урезанию пускового комплекса с целью обеспечить пуск станции в заданные сроки. 24 февраля 1981 года был произведён пуск первого гидроагрегата, но в условиях недостроенной временной плотины и незначительных расходов в реке в зимний период накопленной в водохранилище воды хватило только на 8 дней работы гидроагрегата, после чего он был остановлен. Информация об этом дошла до Комитета народного контроля СССР, результатом проверки которого стало аннулирование акта о приёмке в эксплуатацию гидроагрегата и лишение коллектива строителей правительственных наград. Повторный пуск гидроагрегата № 1 был произведён в июне 1982 года (акт приёмки подписан 27 июня), 22 октября того же года был введён в эксплуатацию гидроагрегат № 2, 15 июня 1984 года — гидроагрегат № 3, на чём строительство первой очереди Колымской ГЭС было завершено.

Это сообщение отредактировал vzapoe - 16.07.2017 - 18:52

Плотина Колымской ГЭС каменно-набросная с противофильтрационным ядром. Максимальная строительная высота плотины — 134,5 м (самая высокая грунтовая плотина в России), длина по гребню — 683 м, ширина гребня — 15 м. Плотина состоит из верховой и низовой упорных призм из гранитной каменной наброски, противофильтрационного ядра из суглинисто-супесчаных грунтов, а также фильтров из песчано-гравийного грунта, расположенных между ядром и упорными призмами. В верховой клин плотины включена временная плотина высотой 62 м с противофильтрационным ядром, использовавшаяся в период строительства станции. Объём тела плотины — 10 млн м³, из которых на каменную наброску приходится 8 млн м³, на ядро — 1,2 млн м³ и на фильтры — 0,8 млн м³. В основании плотины расположены железобетонная цементационная галерея, скальное основание под ядром плотины облицовано бетоном. Также в правобережной части плотины у её основания расположено временное водосбросное сооружение, использовавшееся в период строительства станции и в настоящее время забетонированное. Водонепроницаемость горных пород в основании плотины обеспечивается при помощи цементационной завесы глубиной 60—100 м.

Лотки быстротока водосброса расположены на разной высоте (самый высокий — левый, под № 1) и разделены бычками. Длина лотков различна, наибольшая — у лотка № 1 (220 м); за счёт этого концевой участок водосброса с трамплинами расположен под углом к оси лотков, что усиливает эффект рассеивания струи и отворачивает поток от левобережного склона к руслу реки. Гашение энергии потока происходит в яме размыва в русле реки.

Поселок Синегорье. Тлен на самом деле.

Другой особенностью станции является закрытое распределительное устройство, расположенное на крыше ПТК. Такое нетипичное расположение и вертикальная компоновка обусловлена отсутствием мест для сооружения открытого распределительного устройства и желанием спрятать оборудование под крышу. Из-за вертикальной компоновки пришлось применять интересные технические решения — вертикальные разъединители.

Для разъединения они опускаются в пол.

Так же смонтировано и все остальное оборудование. А выдача электроэнергии осуществляется по четырем линиям электропередачи на напряжении 220 кВ.

Во время проведения взрывных работ этот камень прилетел в ЗРУ, пробил стену и остался на перекрытии.

Решили его не вытаскивать (он, в общем-то, тяжелый) и оставить на память.

Панорама нижнего бьефа с работающим водосбросом.

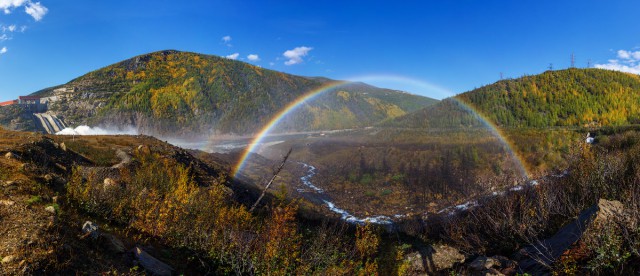

Внезапно радуга.

Естественно, надо было поймать кадр водосброса и радуги.

Последняя

году в 2005-2006 нас, пиздюков-старшеклассников, ГЭС наняло на работу, чистить дорогу от моста до кпп. Утром на вахтовке нас везли до моста (он есть на фото) и мы лопатами расчищали дорогу от камней, щебня и т.д., а в обед увозили обратно. И кстати неплохие деньги платили по тем временам. Так что есть что вспомнить
ЗЫ природа там очень красивая

Это сообщение отредактировал poshutist - 16.07.2017 - 19:10

Читаю подобные посты и прям гордость распирает. Ведь все могли, всего добивались. И не было едросов, путиных-медведевых и прочей швали. Вот куда надо бабло вваливать , а не в амерские облигации,
Спасибо, ТС, понравилось!

Это сообщение отредактировал DARVAZ - 16.07.2017 - 19:40

если бы не было Ельцина то строили бы дальше
а при Путине и Медведеве достраивают.

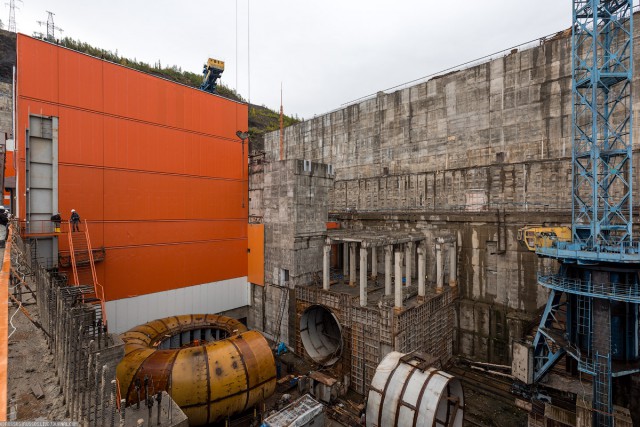

Вот из этого же каскада Усть-Среднеканская ГЭС

фото прошлогоднее

Очень красивые фото. Спасибо. У А. Попова очень много интересных репортажей. Раньше постоянно следил (сейчас даже ссылку в закладка нашел).

Это сообщение отредактировал aiven78 - 16.07.2017 - 20:30
