Цветомузыка на RGB светодиодах.

[ Версия для печати ]


Страницы: (7) 1 [2] 3 4 ... Последняя »	[ ОТВЕТИТЬ ] [ НОВАЯ ТЕМА ]

ART342	5.07.2017 - 22:03 [ показать ] 7

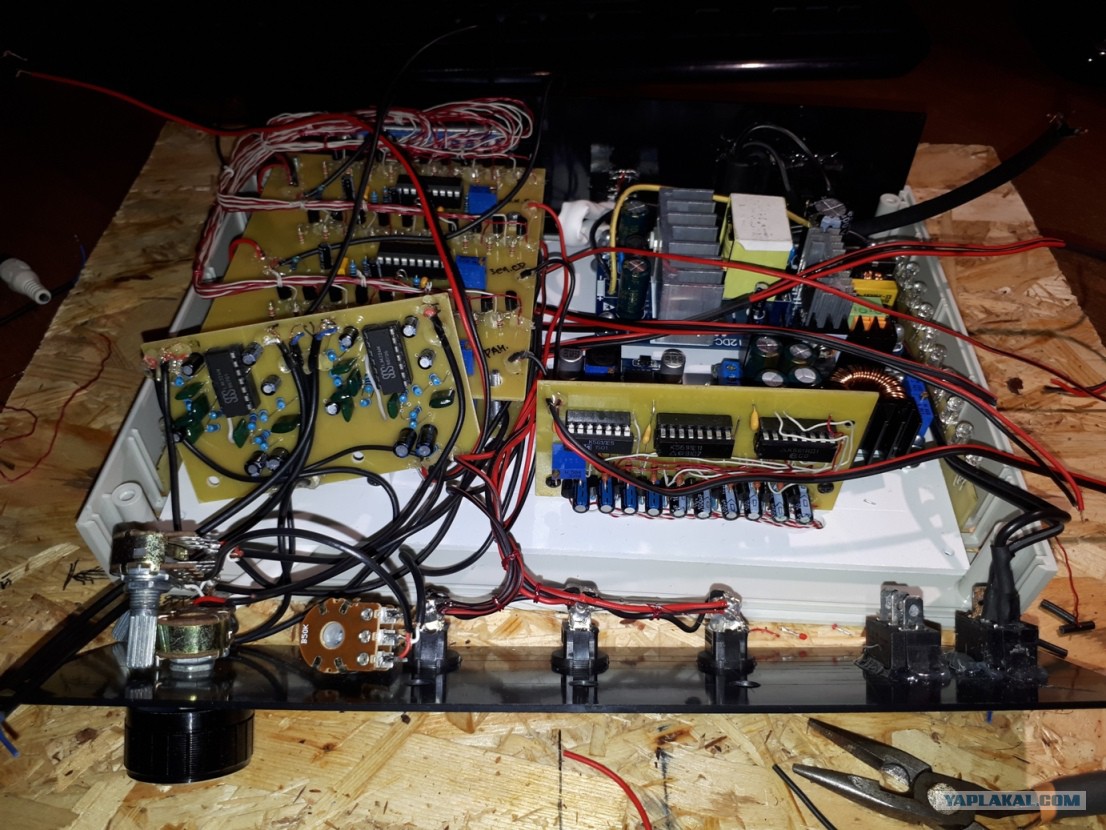

Статус: Offline Приколист Регистрация: 26.10.11 Сообщений: 260	Сборка
	[^]

ART342	5.07.2017 - 22:03 [ показать ] 5
Статус: Offline Приколист Регистрация: 26.10.11 Сообщений: 260	Режим пилим отверстия под разъемы.
	[^]

ART342	5.07.2017 - 22:03 [ показать ] 5
Статус: Offline Приколист Регистрация: 26.10.11 Сообщений: 260	Сборка
	[^]

ART342	5.07.2017 - 22:04 [ показать ] 6
Статус: Offline Приколист Регистрация: 26.10.11 Сообщений: 260	Сборка
	[^]

ART342	5.07.2017 - 22:04 [ показать ] 6
Статус: Offline Приколист Регистрация: 26.10.11 Сообщений: 260	Сборка
	[^]

ART342	5.07.2017 - 22:04 [ показать ] 6
Статус: Offline Приколист Регистрация: 26.10.11 Сообщений: 260	Сборка
	[^]

ART342	5.07.2017 - 22:04 [ показать ] 6
Статус: Offline Приколист Регистрация: 26.10.11 Сообщений: 260	Начинаем готовить саму подсветку. Использую ленту RGB опять так же из Китая ))) Куда мы без них ))) Лента на 12 вольт. 1 метр ленты потребляет 0,8 А все три цвета. Это сообщение отредактировал ART342 - 5.07.2017 - 22:21
	[^]

ART342	5.07.2017 - 22:04 [ показать ] 5
Статус: Offline Приколист Регистрация: 26.10.11 Сообщений: 260	Готовим вот такое крепление ленты к оргстеклу. Пластины из пластика 120х10х2 и на двухсторонний скотч.
	[^]

ART342	5.07.2017 - 22:05 [ показать ] 6
Статус: Offline Приколист Регистрация: 26.10.11 Сообщений: 260	К светодиодным лента паяем лакированный провод 0,2 мм в диаметре.
	[^]

ART342	5.07.2017 - 22:05 [ показать ] 5
Статус: Offline Приколист Регистрация: 26.10.11 Сообщений: 260	И начинаем крепить к оргстеклу.
	[^]

ART342	5.07.2017 - 22:05 [ показать ] 6
Статус: Offline Приколист Регистрация: 26.10.11 Сообщений: 260	Сборка
	[^]

ART342	5.07.2017 - 22:05 [ показать ] 9
Статус: Offline Приколист Регистрация: 26.10.11 Сообщений: 260	Готовим провод от коробки управления в сторону столбиков. Провод ХЗ откуда, вроде как с декадной шаговой АТС.
	[^]

ART342	5.07.2017 - 22:05 [ показать ] 7
Статус: Offline Приколист Регистрация: 26.10.11 Сообщений: 260	Все это дело пихаем в трубку ПВХ.
	[^]

ART342	5.07.2017 - 22:05 [ показать ] 5
Статус: Offline Приколист Регистрация: 26.10.11 Сообщений: 260	Провод подключаем к столбам.
	[^]

ART342	5.07.2017 - 22:06 [ показать ] 4
Статус: Offline Приколист Регистрация: 26.10.11 Сообщений: 260	Пластик с лентой светодиодной заклеиваем для эстетики пленкой.
	[^]

ART342	5.07.2017 - 22:06 [ показать ] 6
Статус: Offline Приколист Регистрация: 26.10.11 Сообщений: 260	Вот так получилось ) вроде красиво и ровно.
	[^]

ART342	5.07.2017 - 22:06 [ показать ] 4
Статус: Offline Приколист Регистрация: 26.10.11 Сообщений: 260	Красота.
	[^]

ART342	5.07.2017 - 22:06 [ показать ] 7
Статус: Offline Приколист Регистрация: 26.10.11 Сообщений: 260	Готовый вариант
	[^]

ART342	5.07.2017 - 22:06 [ показать ] 6

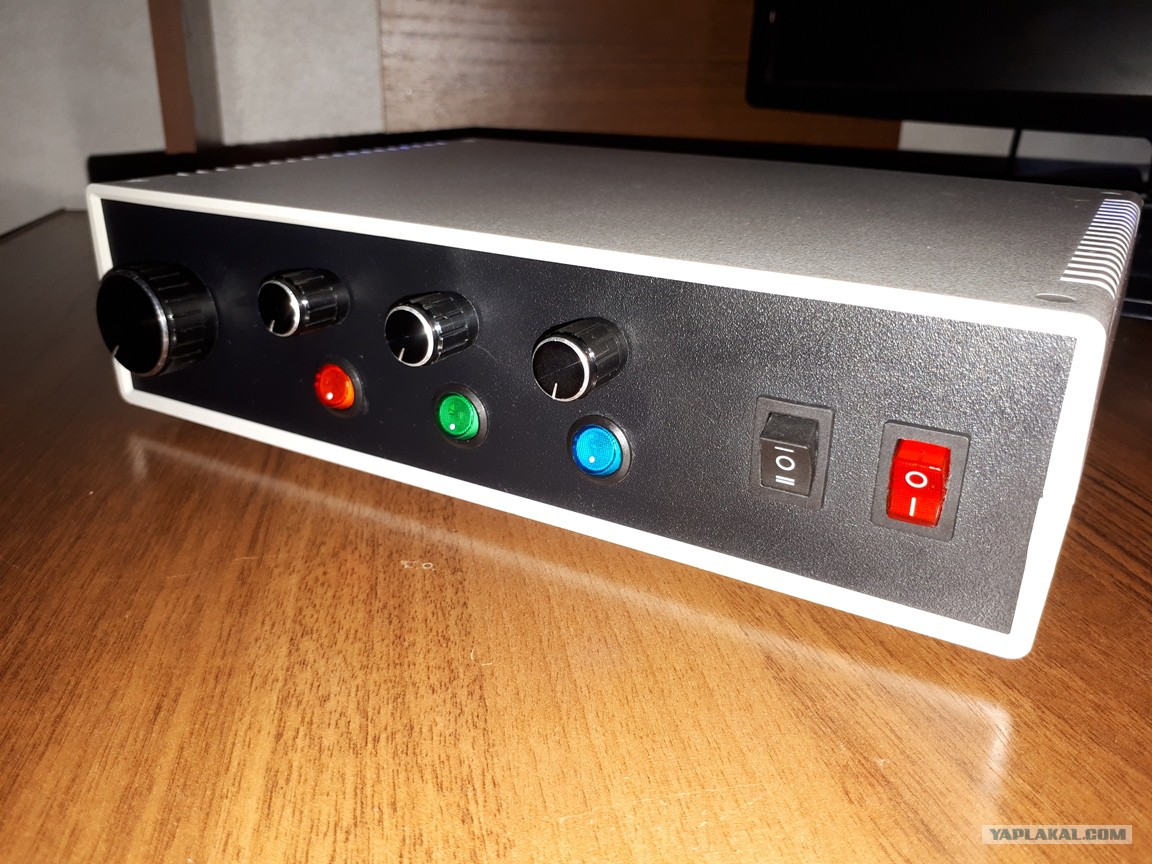

Статус: Offline Приколист Регистрация: 26.10.11 Сообщений: 260	Вид спереди. Надписи не стал делать, криво у меня они получаются, испорчу только. А клеить бумажки не красиво. Слева на право. Большой регулятор – общий уровень (типа громкости) Первый маленький регулятор – уровень НЧ. Второй маленький регулятор – уровень СЧ. Третий маленький регулятор – уровень ВЧ. Цветные переключатели, для выбора отображения индикации, или столбиком или точкой. Черный переключатель – колхоз подсветка коробки из нутрии. (просто захотелось впихнуть что то лишнее) Красный переключатель – питание.
	[^]

ART342	5.07.2017 - 22:07 [ показать ] 3
Статус: Offline Приколист Регистрация: 26.10.11 Сообщений: 260	Вид сзади. Питание. Два звуковых канала, для подключении транзитом. Типа, от компа в коробку, а потом из коробки в усилок. Ну и два разъема для световых столбов.
	[^]

ART342	5.07.2017 - 22:07 [ показать ] 5
Статус: Offline Приколист Регистрация: 26.10.11 Сообщений: 260	Полный комплект.
	[^]

ART342	5.07.2017 - 22:07 [ показать ] 5
Статус: Offline Приколист Регистрация: 26.10.11 Сообщений: 260	А вот и сами схемы. Фильтр на три полосы.
	[^]

ART342	5.07.2017 - 22:07 [ показать ] 3
Статус: Offline Приколист Регистрация: 26.10.11 Сообщений: 260	Модули индикации и подключение столбов.
	[^]

ART342	5.07.2017 - 22:08 [ показать ] 2

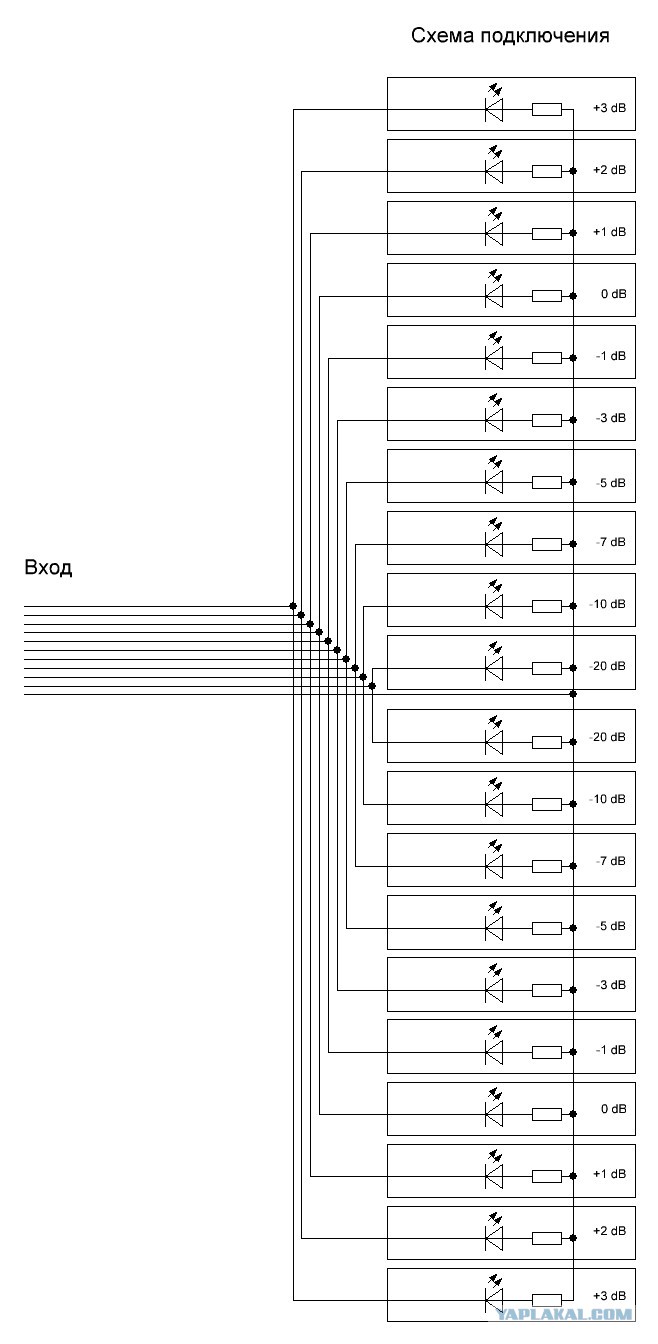

Статус: Offline Приколист Регистрация: 26.10.11 Сообщений: 260	Подключение светодиодов в столбах, как бы зеркально подключен верх и низ.
	[^]

ART342	5.07.2017 - 22:08 [ показать ] 4
Статус: Offline Приколист Регистрация: 26.10.11 Сообщений: 260	Ну и схема колхоз подсветки коробки (по сути, это лишнее в этой конструкции, поэтому это можно исключить при сборке)
	[^]
