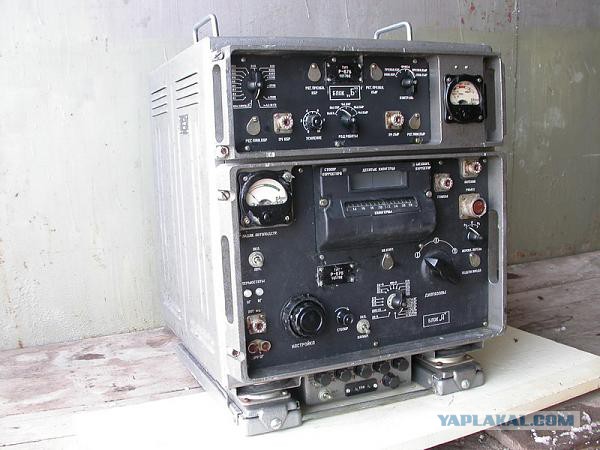

Радиоприемник Р-676 "Глубина"
Есть такой в моей коллекции
Назначение
Основным назначением приемного устройства является подводный и надводный автоматический прием на запись с аппаратурой ГЛУБИНА-1, с контрольным приемом на слух частотно-манипулированных сигналов, а также прием амплитудно-манипулированных сигналов на слух.
Радиоприемное устройство обеспечивает работоспособность при влиянии следующих факторов:
а) колебании напряжения и частоты питающей сети ±6%.
б) изменения температуры окружающей среды в пределах от 0 до +40 С при относительной влажности 65 ±10%.
в) относительной влажности окружающей среды до 98% после выдержки в нормальных условиях.
г) вибрации в диапазоне частот 10-35Гц при ускорении 1g.
Состав аппаратуры
В комплект радиоприемного устройства Р-676 входит:
1.Радиоприемник в кожухе с рабочим комплектом ламп.
2.Выпрямитель с рабочим комплектом ламп.
3.Одиночный ЗИП, ящик № 3.
4.Одиночный ЗИП, ящик № 4.
Схема приемного устройства
Приемное устройство типа Р-676 представляет собой диапазонно-кварцевый сорокаламповый супергетеродин с одним преобразованием частоты и промежуточной частотой 8 кгц с тремя выходными каналами: каналом медленной работы, каналом быстрой работы и слуховым каналом.
Приемное устройство включает в себя следующие основные элементы:
1. Усилитель высокой частоты, который содержит два каскада усиления по принимаемой частоте.
2. Преобразователь(смеситель), в анодную цепь которого включен фильтр сосредоточенной селекции с полосой пропускания 110-130 Гц.
3. Гетеродин приемника с кольцом автоподстройки частоты, состоящий из следующих основных блоков:
а) Блоков ведомого генератора и умножителя частоты.
б) Блока опорного генератора генерирующего частоту 200 кГц.
в) Блока автоматической подстройки частоты(АПЧ).
4. Общий для всех каналов усилитель промежуточной частоты с фильтром сосредоточенной селекции, настроенным на 8 кГц с полосой пропускания 110-130 Гц.
5. Канал быстрой работы(КБР).
6. Канал медленной работы (КМР).
7. Слуховой канал (АМ)
Диапазон,градуировка и точность частоты
Диапазон частот приемника от 12 до 64 кГц (25000-468,75 м) разбит на 3 поддиапазона:
1. 12-28 кГц.
2. 28-44 кГц.
3. 32-64 кГц.
Запас по перекрытию частот - 100 Гц на первом и втором поддиапазонах и 200 Гц на третьем поддиапазоне. Переход с одного поддиапазона на другой осуществляется при помощи переключателя.
При работе на 1 и 2 поддиапазонах обеспечивается прием на фиксированных частотах через 100 Гц, а на 3 поддиапазоне через 200 гц. Общее количество дискретных точек - 420.
Имеется возможность вести прием также и на плавном диапазоне частот ( при выключенной системе АПЧ) с более худшей стабильностью.
Типы применяемых антенн
Приемник предназначен для работы от следующих типов антенных устройств:
а) рамки типа ПР-1 (Сучок).
б) рамки магнитной.
в) открытой антенны, соединенной с приемником непосредственно или с помощью помощью концентрического фидера, длиной до 25 метров.
г) через дополнительное гониометрическое устройство.
