leshan2
16.02.2017 - 23:28
6
Статус: Offline


Ярила

Регистрация: 31.05.15
Сообщений: 1628
25. Затем подгоняем пластинки по ширине.

Зиппо в деревянном корпусе

[^]
leshan2
16.02.2017 - 23:28
4
Статус: Offline


Ярила

Регистрация: 31.05.15
Сообщений: 1628
26. И опять же, тщательно обработать напильником.

Зиппо в деревянном корпусе

[^]
leshan2
16.02.2017 - 23:28
4
Статус: Offline


Ярила

Регистрация: 31.05.15
Сообщений: 1628
27. теперь можно и клеить... После высыхания клея, убираем все выступающие части и приступаем к изготовлению петли

Зиппо в деревянном корпусе

[^]
leshan2
16.02.2017 - 23:29
5
Статус: Offline


Ярила

Регистрация: 31.05.15
Сообщений: 1628
28. Токарного станка у меня нет, поэтому приходится обходиться фрезерным с установленной на него план-шайбой.

Зиппо в деревянном корпусе

[^]
leshan2
16.02.2017 - 23:29
5
Статус: Offline


Ярила

Регистрация: 31.05.15
Сообщений: 1628
29. Получаем вот такой цилиндр диаметром 4 мм.

Зиппо в деревянном корпусе

[^]
leshan2
16.02.2017 - 23:29
4
Статус: Offline


Ярила

Регистрация: 31.05.15
Сообщений: 1628
30. Теперь аккуратно просверливаем в нем отверстие 1,5 мм и до поры откладываем в сторону.

Зиппо в деревянном корпусе

[^]
leshan2
16.02.2017 - 23:30
4
Статус: Offline


Ярила

Регистрация: 31.05.15
Сообщений: 1628
31. Изготавливаем вот такой кольцо. Обратите внимание, у него 2 внутренних радиуса.

Зиппо в деревянном корпусе

[^]
leshan2
16.02.2017 - 23:30
4
Статус: Offline


Ярила

Регистрация: 31.05.15
Сообщений: 1628
32. Бумажный круг вставлен для шаблона. Это очень важно.

Зиппо в деревянном корпусе

[^]
leshan2
16.02.2017 - 23:31
4
Статус: Offline


Ярила

Регистрация: 31.05.15
Сообщений: 1628
33. Шаблон приклеиваем к пластине янтаря на обычный канцелярский клей. Я использовал именно канцелярский, потому что круги я выпиливал на ленточной пиле с водяным охлаждением.

Зиппо в деревянном корпусе

[^]
leshan2
16.02.2017 - 23:31
3
Статус: Offline


Ярила

Регистрация: 31.05.15
Сообщений: 1628
34. С готовых пластин снимаем круги при помощи вот такой гадости: легко и безболезненно уничтожает почти любоой клей.

Зиппо в деревянном корпусе

[^]
leshan2
16.02.2017 - 23:32
2
Статус: Offline


Ярила

Регистрация: 31.05.15
Сообщений: 1628
35. Примерка.

Зиппо в деревянном корпусе

[^]
leshan2
16.02.2017 - 23:32
3
Статус: Offline


Ярила

Регистрация: 31.05.15
Сообщений: 1628

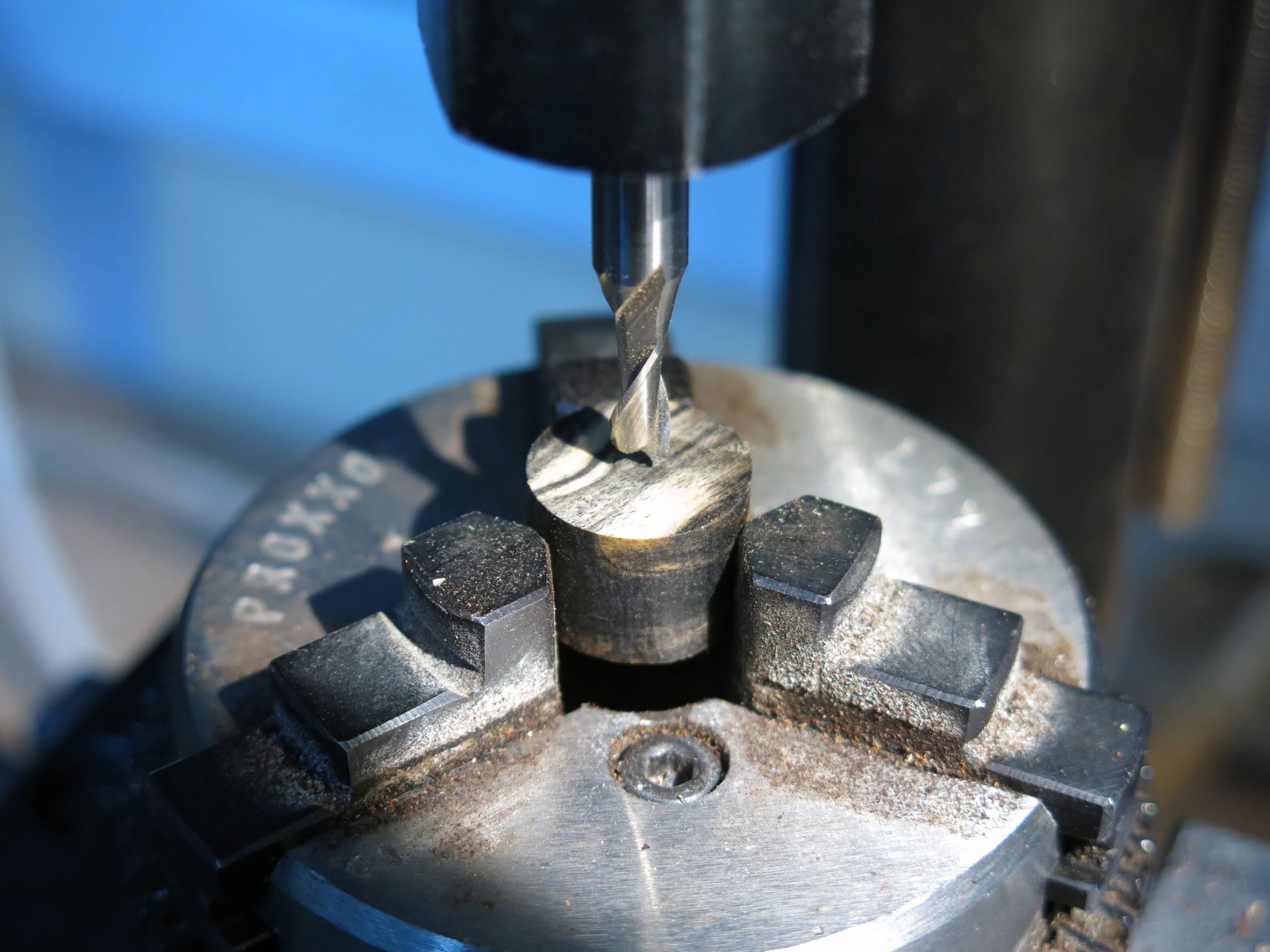

36. Из лунного эбена делаем вот такой цилиндрик, по центру делаем небольшое углубление димаетром 4 мм.

Зиппо в деревянном корпусе

[^]
leshan2
16.02.2017 - 23:33
3
Статус: Offline


Ярила

Регистрация: 31.05.15
Сообщений: 1628
37. Лунный эбен очень непредсказуемый материал: пластины сделаны из одного цилиндра высотой несколько миллиметров, а наскольно разный рисунок.

Зиппо в деревянном корпусе

[^]
leshan2
16.02.2017 - 23:34
3
Статус: Offline


Ярила

Регистрация: 31.05.15
Сообщений: 1628
38.

Зиппо в деревянном корпусе

[^]
leshan2
16.02.2017 - 23:35
5
Статус: Offline


Ярила

Регистрация: 31.05.15
Сообщений: 1628
39. Обратите внимание: круг из янтаря имеет несколько больший диаметр, нежели из лунного эбена.

Зиппо в деревянном корпусе

[^]
leshan2
16.02.2017 - 23:35
4
Статус: Offline


Ярила

Регистрация: 31.05.15
Сообщений: 1628
40. Теперь пора сделать ось. В качестве материала для оси я выбрал рог лося: очень прочный и легко обрабатываемый материал.

Зиппо в деревянном корпусе

[^]
leshan2
16.02.2017 - 23:36
4
Статус: Offline


Ярила

Регистрация: 31.05.15
Сообщений: 1628
41. полировал очень просто: зажал в патрон фрезерного станка и водил полоской наждачки, пока не получил нужный результат.

Зиппо в деревянном корпусе

[^]
leshan2
16.02.2017 - 23:36
4
Статус: Offline


Ярила

Регистрация: 31.05.15
Сообщений: 1628
42. Однажды ночью мне захотелось огня! Но не простого. А деревянного. С этой целью от уже знакомого бруска красной кости отпилил наиболее подходящую пластину с красно-желтыми переливами.

Зиппо в деревянном корпусе

[^]
leshan2
16.02.2017 - 23:36
3
Статус: Offline


Ярила

Регистрация: 31.05.15
Сообщений: 1628
43. Грубо обработав под фрезой, я приклеил заготовки к дубовому основанию на клей ПВА.

Зиппо в деревянном корпусе

[^]
leshan2
16.02.2017 - 23:36
3
Статус: Offline


Ярила

Регистрация: 31.05.15
Сообщений: 1628
44.

Зиппо в деревянном корпусе

[^]
leshan2
16.02.2017 - 23:37
3
Статус: Offline


Ярила

Регистрация: 31.05.15
Сообщений: 1628
45. После чего придал резцами окончательную форму.

Зиппо в деревянном корпусе

[^]
leshan2
16.02.2017 - 23:37
3
Статус: Offline


Ярила

Регистрация: 31.05.15
Сообщений: 1628
46. На кольце из гренадилла делаем выборку под будущее пламя.

Зиппо в деревянном корпусе

[^]
leshan2
16.02.2017 - 23:37
3
Статус: Offline


Ярила

Регистрация: 31.05.15
Сообщений: 1628
47. Деревянный корпус зажимаем в одной плоскости с дубовым брусочком на план-шайбе, после выбираем окружность по большему диаметру кольца из гренадилла.

Зиппо в деревянном корпусе

[^]
leshan2
16.02.2017 - 23:38
4
Статус: Offline


Ярила

Регистрация: 31.05.15
Сообщений: 1628
48. Обратите внимание: язычок немного стачиваем, по сравнению с оригинальной zippo. Это сделано для того, что бы выступающая часть язычка не цепляла за металл, тем самым избегая лишней нагрузки на ось.

Зиппо в деревянном корпусе

[^]
leshan2
16.02.2017 - 23:38
5
Статус: Offline


Ярила

Регистрация: 31.05.15
Сообщений: 1628
49. Лишнее убераем фрезой, что бы ось немного выступала, относительно задней плоскости корпуса.

Зиппо в деревянном корпусе

[^]
