Transaero	8.04.2016 - 15:41 [ показать ] -10
Статус: Offline Ярила Регистрация: 17.04.14 Сообщений: 2194	купил бы нормальный ЭЛТ за 500 руб
	[^]

~~pavalax~~

8.04.2016 - 15:44

Статус: Offline

палковник

Регистрация: 13.07.08
Сообщений: 2252

Цитата (devpoint2015 @ 8.04.2016 - 15:33)

десять

Это "Вуоля" беспесды.

Переделка монитора на светодиодную подсветку

[^]

~~FatSlon~~	8.04.2016 - 15:45 [ показать ] 0
Статус: Offline Весельчак Регистрация: 8.08.08 Сообщений: 175	Кросаффчег! Держи зелёнку!
	[^]

Akkanakh

8.04.2016 - 15:45

Статус: Offline

Приколист

Регистрация: 25.04.14
Сообщений: 303

Цитата (devpoint2015 @ 8.04.2016 - 15:30)

конденсаторы поменять, дабы стоят они не дорого

Дабы это синоним Чтобы. Теперь вдумайся во фразу "конденсаторы поменять, чтобы стоят они не дорого" Бред ведь, правда?

[^]

telemaster51	8.04.2016 - 15:45 [ показать ] 10
Статус: Offline Хохмач Регистрация: 12.05.12 Сообщений: 653	ТС нагородил городушек))) Китацы давным давно наборы продают для этих целей, минимум затрат и переделок. Сейчас найду и дам ссылку. Вот; http://ru.aliexpress.com/item/1PCS-540mm-A...100010.2.5z8qwZ Это сообщение отредактировал telemaster51 - 8.04.2016 - 16:03
	[^]

killerlot	8.04.2016 - 15:46 [ показать ] 1
Статус: Offline Заслуженный Тролль Аргентины! Регистрация: 31.03.09 Сообщений: 2131	Мда. Рукожопы прогрессируют. Если раньше тут через одну были темы про замену конденсаторов в мониках, так теперь и до лент дошли. http://www.yaplakal.com/forum2/topic471720.html http://www.yaplakal.com/forum2/topic1119144.html ТС ладно бы ты гумманитарием был, я бы понял смысл поста. Но судя по наличию оборудования на фото, ты как раз ремонтом и занимаешься. Чем хвалиться то? И да, пайка пиздец. Это сообщение отредактировал killerlot - 8.04.2016 - 15:47
	[^]

pashuxa

8.04.2016 - 15:46

Статус: Offline

Боянист

Регистрация: 21.10.13
Сообщений: 957

Ещё хотелось бы один маленький момент добавить из личной практики .
Иногда , для того что бы свет от панели светодиодной был сплошным.
Я размещал ленту на боковой панели крепления ламп а не на дне .
Тогда рассеиваемость на много лучше . Ибо иначе видны точки светодиодов внизу .

Добавлено в 15:48

Цитата (telemaster51 @ 8.04.2016 - 14:45)

ТС нагородил городушек)))
Китацы давным давно наборы продают для этих целей, минимум затрат и переделок. Сейчас найду и дам ссылку.

Именно так и не только китайцы но и поляки торгуют такими комплектами .

[^]

~~Приперец~~

8.04.2016 - 15:49

Статус: Offline

Ярила

Регистрация: 17.02.15
Сообщений: 1573

Цитата

Мда. Рукожопы прогрессируют. Если раньше тут через одну были темы про замену конденсаторов в мониках, так теперь и до лент дошли.

Этак скоро мониторы занижать начнут.

[^]

killerlot	8.04.2016 - 15:49 [ показать ] 7
Статус: Offline Заслуженный Тролль Аргентины! Регистрация: 31.03.09 Сообщений: 2131	pashuxa Чтобы свет был сплошным есть нормальные LED линейки для матриц. Там плотность светиков больше. И не надо велосипед изобретать.
	[^]

~~TIgrek02~~	8.04.2016 - 15:51 [ показать ] 1
Статус: Offline Хохмач Регистрация: 16.07.15 Сообщений: 792	ИМХО - Колумб открыл америГу! и не епет!
	[^]

sprbrd

8.04.2016 - 16:04

Статус: Offline

Приколист

Регистрация: 9.04.14
Сообщений: 380

Цитата (pashuxa @ 8.04.2016 - 15:41)

Периодически тоже приходится такое делать . Уже несколько лет как .
Дело в том что тут самое главное подобрать правильный оттенок светодиодов.
Иначе они либо слишком яркое и тёплое ,либо слишком холодное и бледное выходит . Ещё есть момент один интересный . Сейчас существуют уже более готовые решения для разного формата мониторов в виде готовых наборов светодиодов и контроллера к ним . собственно .

Это на много упрощает задачу управления подсветкой и регулировкой яркости .

О! Мил человек, скажи пожалуйста как управлять сим драйвером если я его подключил от отделного блока питания(по спецификации он потреблял до 1А, а блок питания моника выдавал 12м*0,5А, по этому и не стал к нему цепляться). Моник - SyncMaster T240 :)

АПД - прошу прощения, моделью промахнулся :)

Это сообщение отредактировал sprbrd - 8.04.2016 - 16:14

[^]

devpoint2015

8.04.2016 - 16:07

Статус: Offline

Весельчак

Регистрация: 25.05.15
Сообщений: 158

Цитата (hiwi33 @ 8.04.2016 - 15:36)

Ну можно же было нормально пост оформить. Хоть бы фотки по ходу текста вставлять а так прыгай и смотри что от куда по тексту. Монитор кстати как у меня если это L19WS, более 10 лет пашет.Полёт норм.

L19WT но это не сильно разница, они почти одинаковые

Добавлено в 16:10

Цитата (7Aleksey7 @ 8.04.2016 - 15:37)

А как же яркость менять? Схемку надо чутка подправить что б можно было напругу выходную менять. А то на максималке вечером глаза в кучу уйдут. А стабилизированные +12 можно брать с выходных цепей БП и не надо никакого колхоза с кренками.

ну грубо говря добавляется 2 транзистора полевых по земле регулируется, ну на деле это получается мерцание с высокой частотой, человек этого не может заметить, даже камера, но это значительно снизит ресурс работы светодиодов, до 10-15 лет как мне кажется

Добавлено в 16:12

Цитата (Taicho @ 8.04.2016 - 15:38)

А больше 12в неоткуда снять было?
Я делал такое. 12в у меня с БП шло. Инвертор отключил сняв питания и сигнал включения.
Включение подсветки сделал через полевик. Стабы и регулировку яркости не ставил.
Но изображение будет либо синить либо желтить. Нормального белого цвета не получится.

Цитата

И так равномерно засвечивают диоды?

Главное что бы диоды дальше от торцов оргстекла стояли, и будет равномерно

я обрисовал общую схему, которая будет актуальна для большинства ламповых мониторов, но вообще да, вы правы, схема работы и включения от монитора к монитору может несколько меняться, но эта будет работать всегда

[^]

ska44reg	8.04.2016 - 16:14 [ показать ] 0
Статус: Offline Ярила Регистрация: 13.02.14 Сообщений: 1361	Удивил! Я давно так делаю, штук 50уже ставлю n -cannel на включение.
	[^]

devpoint2015

8.04.2016 - 16:15

Статус: Offline

Весельчак

Регистрация: 25.05.15
Сообщений: 158

Цитата (SmallS @ 8.04.2016 - 15:38)

молодца! как у кренок с тепловыделением? может был смысл посадить на защитный корпус с термопастой а на плату кинуть разьем? а так однозначно петрухи!!!!

Ну тут как, в данном конкретном мониторе поступает питание 13.5в и небыло необходимости садить на корпус с термопастой, но там где 15, 18 и 24... в таких моделях по другому никак, была модель в которой вообще кроме 35 небыло, так я выкрутился что на кренки еще от них же запитал 12ти вольтовый маленький кулер, и все ок

Добавлено в 16:17

Цитата (Rom50 @ 8.04.2016 - 15:39)

Здорово. Только с лентой просматриваются темные участки надо чтобы диоды плотнее сидели друг к другу. По включению в БП тут индивидуально, но лучше подключится к управлению яркостью сигнал есть на всех.

ну в данном мониторе да, но обычно я ставлю ленту поплотнее, вообще я научился сам делать светодиодные ленты, как-нибудь запилю статью как. А непосредственно этот монитор мне служит, вот в него сейчас смотрю

[^]

dv04	8.04.2016 - 16:18 [ показать ] 2
Статус: Offline По}{уист Регистрация: 23.10.12 Сообщений: 886	Здорово! Только недавно выкинул два монитора - сгорели лампы. НО!!! Я их сначала разобрал! Стекло толстое пластиковое жене для рисунка по стеклу. Подставки в хозяйство. Светодиоды и пр. хуергу сыну на поделки. А все потому, что такие б/у 1500 стоят на барахолке.
	[^]

devpoint2015

8.04.2016 - 16:18

Статус: Offline

Весельчак

Регистрация: 25.05.15
Сообщений: 158

Цитата (DiscA @ 8.04.2016 - 15:38)

Спасибо тебе мил человек.
А на CCFL можно так же переделать?
Что нужно?
Матрица любая?
И откуда контроллер подсветки снимать (схему паять с нуля или варианты есть?)

Просто хотел замутить с фуллHD моником, но они все на тусклом светодиоде... надо 4 лампы воткнуть, чтобы яркость была выше.

Эмм, если я правильно понял вопрос... Ну все принципиально так же, там на месте возможно пришлось бы поимпровизировать, но принципиально все тоже самое

Добавлено в 16:19

Цитата (greenled @ 8.04.2016 - 15:41)

Молодец!
Но по 11й фотке видно, что цветовая температура линеек отличается. На мониторе это как? Ну и для регулировки яркости драйвер нужно было с ШИМом искать или самому на какой-нибудь тиньке или меге спаять

глазами когда смотришь все ОК, это скорее дефект вспышки телефона, почти не видно различий

Добавлено в 16:21

Цитата (pashuxa @ 8.04.2016 - 15:41)

прикольно, не видел готовых, но я уже выше ответил, делаю и с регулировкой, там вопрос еще пара транзисторов и один конденсатор

Добавлено в 16:24

Цитата (telemaster51 @ 8.04.2016 - 15:45)

ТС нагородил городушек)))
Китацы давным давно наборы продают для этих целей, минимум затрат и переделок. Сейчас найду и дам ссылку.
Вот; http://ru.aliexpress.com/item/1PCS-540mm-A...100010.2.5z8qwZ

прикольно, да, и правда не знал что китайцы уже сообразили, я то это давно делаю, статью запилил недавно, но если делать самому затрат куда дешевле, но так да, мороки меньше.
В общем согласен, статья не для всех

[^]

edik333	8.04.2016 - 16:59 [ показать ] 0
Статус: Offline Ярила Регистрация: 30.05.09 Сообщений: 1652	Блин. Какой ты умный. Я серьезно. Молодец. Завидую.
	[^]

Mrcrash	8.04.2016 - 17:03 [ показать ] 1
Статус: Offline Хохмач Регистрация: 23.01.12 Сообщений: 784	а можно еще так сделать Инструкция
	[^]

terrorist	8.04.2016 - 17:08 [ показать ] 1
Статус: Offline Шутник Регистрация: 11.08.12 Сообщений: 96	я просто лампы меняю, проще, быстрее, дешевле Лампы беру по многу
	[^]

offking	8.04.2016 - 17:10 [ показать ] 0
Статус: Offline Ярила Регистрация: 4.01.16 Сообщений: 1449	Просто офигеть, 19-ти дюймовый квадрат ещё чинить, имхо проще выкинуть и купить современный монитор 24 или 27 дюймов и наслаждаться картинкой.
	[^]

~~radiostep~~	8.04.2016 - 17:14 [ показать ] 2
Статус: Offline Ярила Регистрация: 15.01.09 Сообщений: 6363	тоже вариант
	[^]

~~ncdev~~

8.04.2016 - 17:15

-1

Статус: Offline

Ярила

Регистрация: 22.09.13
Сообщений: 2110

Цитата (hiwi33 @ 8.04.2016 - 14:36)

насчет поста согласен. у меня W2241S, 8 лет. отлично работает.

[^]

vlasovzloy	8.04.2016 - 17:15 [ показать ] 2
Статус: Offline Ярила Регистрация: 20.04.13 Сообщений: 1110	все бы вам выкидывать. а если матрица неплохая, у которой угол обзора что по горизонтали что по вертикали и битность не 6 а 8. такой моник хоть и неисправный тяжеловато найти.
	[^]

~~evgen87~~	8.04.2016 - 17:17 [ показать ] 0
Статус: Offline Балагур Регистрация: 14.04.14 Сообщений: 944	За терпение зелень,одна линейка диодов жрёт милиампер 50?
	[^]

BFG5000	8.04.2016 - 17:21 [ показать ] 0

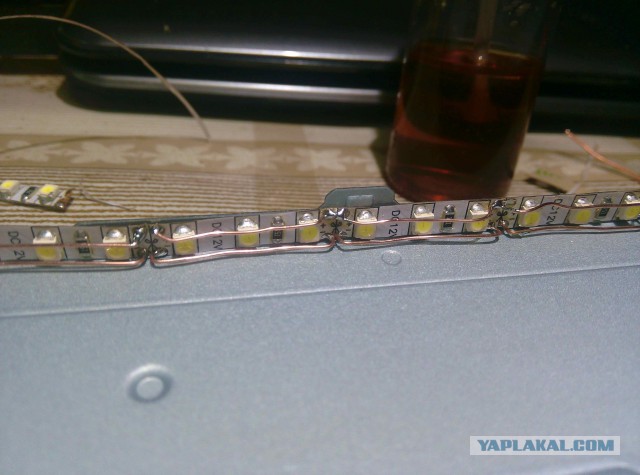

Статус: Offline Шутник Регистрация: 20.01.15 Сообщений: 95	Также переделывал подсветку, только пришлось ленту по ширине укорачивать. Но узкоглазые напортачили с нижней шиной питания светодиодной ленты и пришлось такое делать
	[^]
