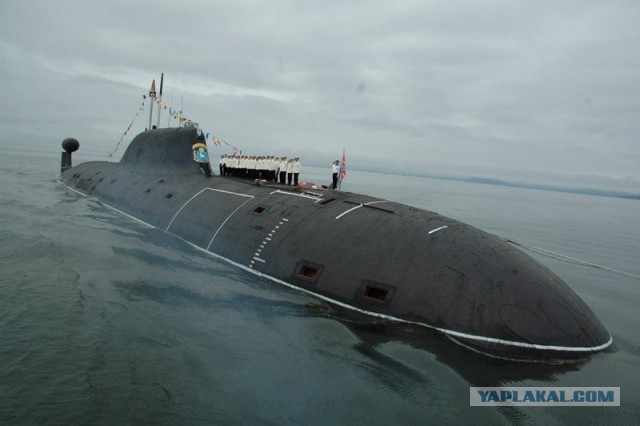

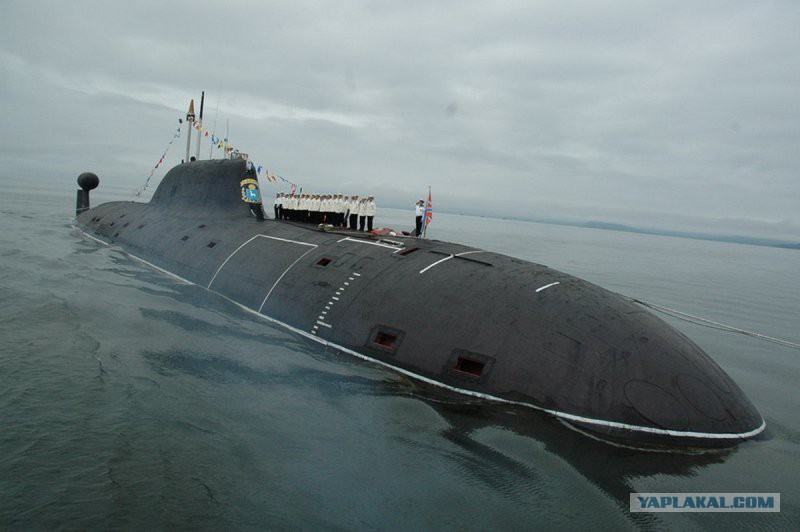

ТТХ:
Двухкорпусная, 7 отсеков; всплывающая спасательная камера.
Водоизмещение: надводное – 8140 (8500) т., подводное – 12770 т.
Размеры: длина – 110,3 м., ширина – 13,56 (по стабилизаторам – 15,4) м., осадка – 9,68 м.
Глубина погружения: рабочая – 520 м, предельная – 600 м.
Энергетическая установка – ядерная.
- водо-водяной реактор ВМ-5 с ППУ ОК-650М.01, мощностью 190 мВт.
- паротурбинная установка с ГТЗА ОК-9ВМ (ОК-9В и ОК-9М – ПЛ первых серий), мощностью 43000 л.с.
Движители – один 7-и лопастной винт., два подруливающих устройства ОК-300 (электродвигател ПГ-160 мощностью по 410 л.с.).
Скорость хода: надводная – 10-12 уз, подводная – 33 уз, подводная на электродвигателях – 5 уз.
Источники электроэнергии: 2 автономных турбогенератора ОК-2 мощностью по 3200 кВт, 2 дизель-генератора ДГ-300 мощностью по 750 кВт, две группы свинцово-кислотных аккумуляторных батарей.
Автономность – 100 сут.
Экипаж – 73 человека, в том числе 33 офицера.
Вооружение:
4 650-мм носовых торпедных аппарата, боезапас – 12 ед. (торпеды 65-76 и ПЛУР РПК-7 «Ветер»).
4 533-мм носовых торпедных аппарата, боезапас – 28 ед. (СКР РК-55 «Гранат», ПЛУР РПК-6 «Водопад», ракето-торпеды «Шквал», торпеды (САЭТ-60М, 53-65К), мины), система подготовки торпедных аппаратов «Гринда».
6 533-мм пусковых установок РЭПС-324 «Шлагбаум» (с К-391) для запуска средств гидроакустического противодействия. Боекомплект - 6 СГАПД МГ-104 «Бросок» и МГ-114 «Берилл».
ПЗРК «Игла»: 3 пусковых устройства, 12 зенитных управляемых ракет.
Радиотехническое оснащение:
БИУС «Омнибус»
Гидроакустический комплекс МГК-540 «Скат-3».
- носовая пассивно-активная ГАС поиска и атаки,работающая на средних и низких частотах;
- две бортовых конформных антенны большой протяженности;
- аппаратура обнаружения гидроакустических сигналов работающих гидролокаторов (гидроакустической разведки) с ГАС обнаружения ГАС противника МГ-70
- аппаратура шумопеленгования в низком звуковом диапазоне частот с использованием буксируемой протяженной антенны «Скат-3»;
- аппаратура классификации целей с использованием цифровой библиотеки шумов;
- аппаратура звукоподводной связи и госопознавания МГК-80.
- ГАС миноискания класса МГ-519 «Арфа-М»;
- ГАС измерения скорости звука в воде класса МГ-543 «Отражатель»;
- ГАС определения начала кавитации гребных винтов МГ-512 «Винт-М»;
- эхоледомер МГ-518 «Север-М»;
- обнаружитель разводий во льдах НОР-1;
- обнаружитель полыней во льдах НОК-1.
Система обнаружения морских объектов по кильватерному следу МНК-200-1 «Тукан».
Радиолокационный комплекс МРКП-58 «Радиан» или МРКП-59 «Радиан-У».
Система РЭБ «Бухта».
Радиолокационный ответчик «Нихром».
Радиопеленгатор «Зона».
ТВ обзорный комплекс МТК-110.
Перископы – командирский ПЗКЭ-11 «Лебедь-11» или ПЗКЭ-21 «Лебедь-21», астронавигационный штурманский «Сигнал-3».
Навигационный комплекс «Симфония-971» с гирокорректором «Скандий» и БЦВМ, система спутниковой навигации «Синтез».
Комплекс радиосвязи «Молния-МЦ»: система космической связи «Цунами-БМ» с буксируемой антенной К-659 «Залом», система дальней связи «Кора», УКВ радиостанция «Анис», радиостанции Р-790 (разные модификации), Р-143, Р-855УМ (3 комплекта), Р-159 (6 комплектов), изделие П-405, "Призыв", "Причал" (3 комплекта), Р-105М.
