Карабин "Тигр": Наследие Советской Империи

26.

27.

Это сообщение отредактировал KROVLJ - 9.02.2016 - 18:42

28.

29.

30.

31.

32.

33.

34.

35.

36.

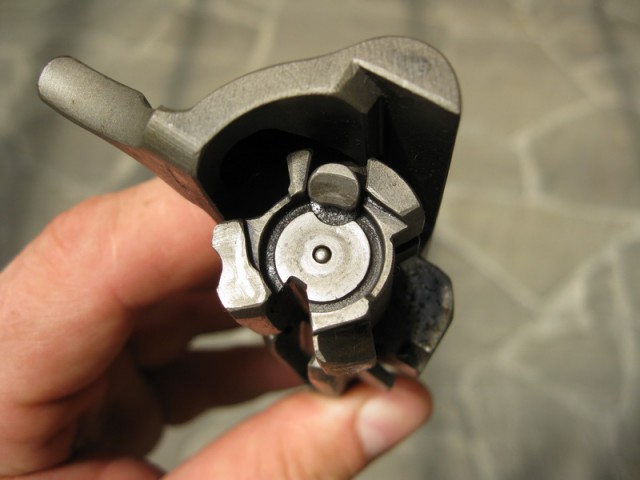

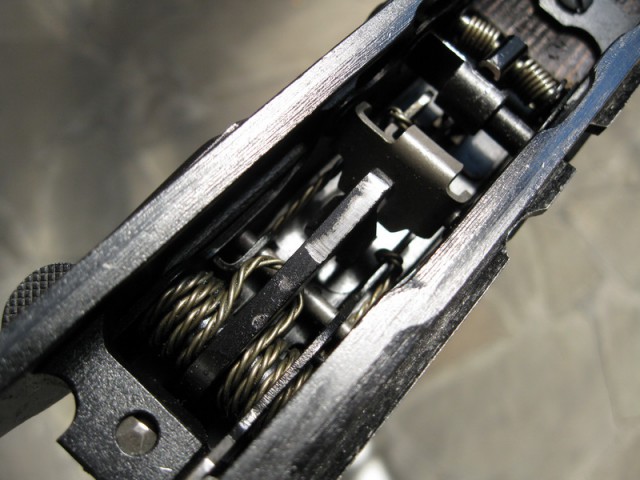

37. Основной деталью автоматики винтовки является затворная рама, воспринимающая воздействие пороховых газов через раздельные газовый поршень и толкатель. Детали автоматики имеют небольшую массу и невысокую энергетику в крайних положениях, что обеспечивает минимальное отклонение винтовки при выстреле и быстрое восстановление наводки. Рукоятка перезаряжания выполнена заодно с затворной рамой. Возвратный механизм винтовки с двумя спиральными пружинами. Спусковой механизм допускает ведение только одиночного огня. Предохранитель флажковый, двойного действия. Он одновременно запирает спусковой крючок и ограничивает движение затворной рамы назад. УСМ собран в отдельном съёмном корпусе и обеспечивает производство выстрела только при полностью запертом затворе. СВД вообще невозможно неправильно собрать, что является немаловажным фактором. При израсходовании всех патронов в магазине затвор встаёт на задержку.

Это сообщение отредактировал KROVLJ - 9.02.2016 - 18:45

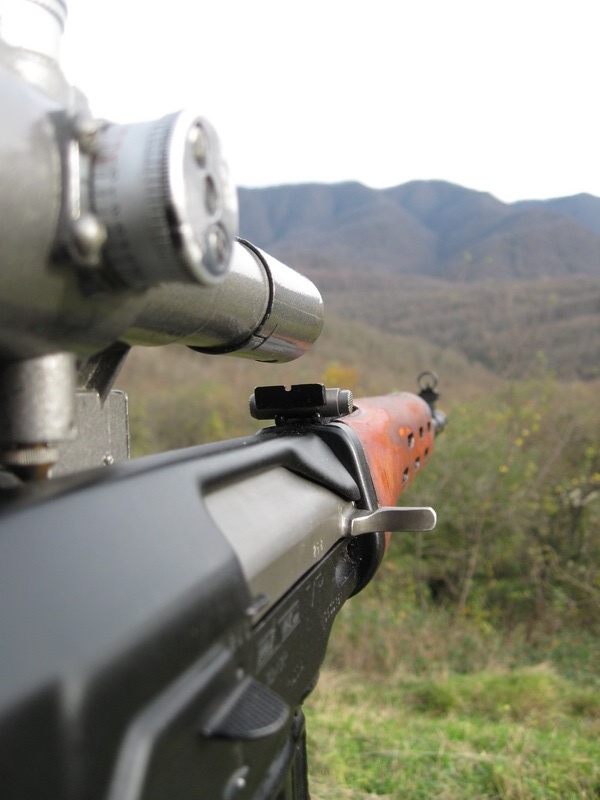

38. СВД комплектуется 4-х кратным оптическим прицелом ПСО-1. Масса прицела – 580 граммов. Для удобства на приклад винтовки устанавливается съёмная «щека».

Конструкция винтовки позволяет обслуживать её в полевых условиях и обеспечивает бесперебойную работу в самых сложных условиях.

ТТХ СВД и «длинного «Тигра»: начальная скорость пули – 830 м/сек., масса винтовки с ПСО-1 – 4,3 кг., общая длина – 1225 мм, скорострельность – 30 выстрелов в минуту.


Короткий "Тигр", 2010 г.в.; ПСО-1, приклад и накладки цевья - штатные, от СВД 1976 г.в.

Это сообщение отредактировал KROVLJ - 9.02.2016 - 18:46

39.

40.

41.

42.

43.

44.

45.

46.

47.

48.

49.

50.Технология изготовления ствола

Технология изготовления стволов СВД и «Тигров» уникальна и больше нигде не используется. Сначала ствольная заготовка проходит глубокое сверление под высоким давлением масла. После чего полученный канал подвергается двойной развертке. Получившийся гладкий канал дополнительно подвергается полировке при помощи электрического разряда. После чего наступает самый интересный этап в изготовлении ствола для Тигра: электроэрозия.

Заготовка ствола помещается в специальный раствор. Внутрь канала вводится инструмент с точной копией нарезов. Под воздействием электрического разряда гладкая поверхность канала ствола приобретает точную копию геометрии инструмента. Образно говоря, "лишний" металл «вымывается», образуя нарезы. Конечно, трудно представить, как можно таким образом убрать столько металла, но в этом и заключается уникальность технологии.

Почти готовый ствол, с уже сформированными нарезами, подвергается токарной обработке наружной поверхности, где ему придаётся нужная геометрия. После чего следует термообработка ствола. Потом канал ствола подвергается несвойственной для снайперских стволов операции - хромированию. Про негативную роль хромового покрытия не писал разве что ленивый, но для армейского оружия хромированный канал ствола сильно облегчает жизнь бойцу. Тем более, что отдельные экземпляры СВД и Тигров без проблем выдают «минутные» группы, что более чем достаточно для оружия такого класса. В любом случае, несмотря на норматив кучности в 80 мм на 100 м, средние результаты СВД и «Тигра» на этой дистанции – 50-60 мм. Для охоты более чем достаточно.

Ствол винтовки имеет 4 нареза. Длина хода нарезов – 240 или 320 мм. Длина ствола СВД и длинного «Тигра» - 620 мм. «Короткие» «Тигры» имеют 530-мм ствол. Ресурс ствола заявляется в 6000 выстрелов.
