Магнитофоны кассетные портативные СССР

Фото №6

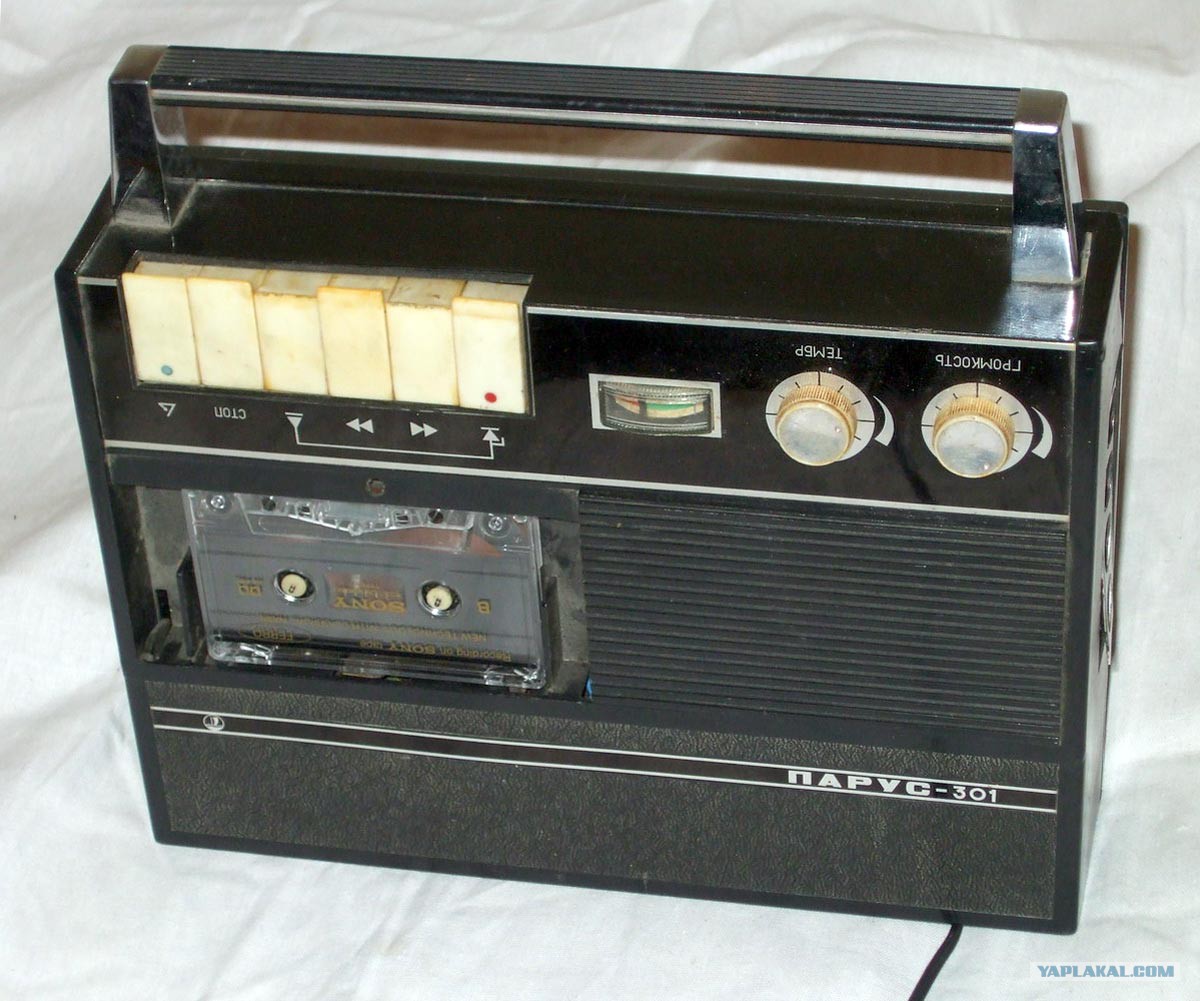

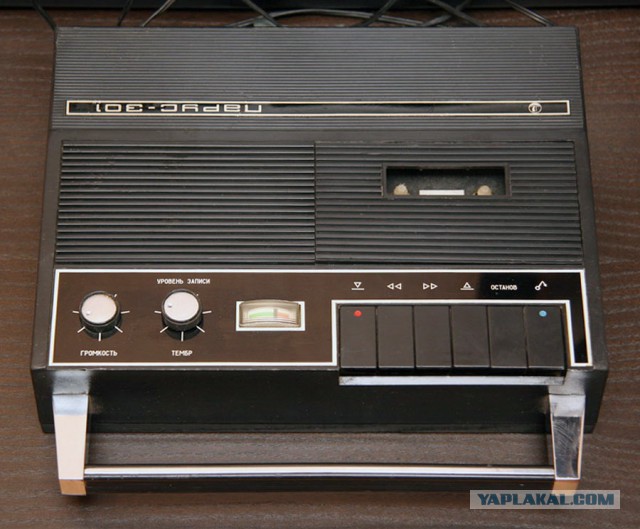

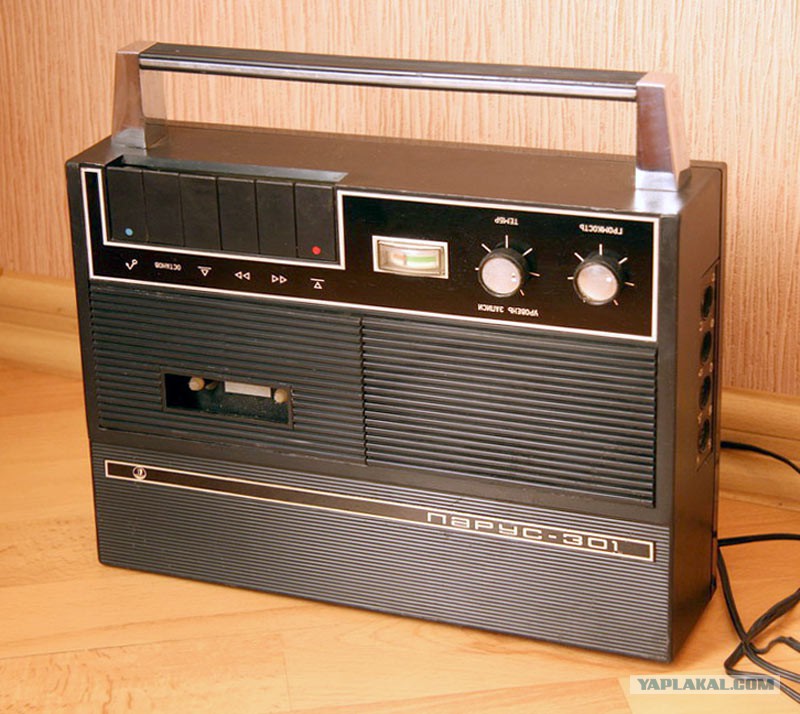

1972 г. Парус-301
Портативный кассетный магнитофон "Парус-301" с начала 1972 года выпускал Саратовский завод "Знамя Труда". ''Парус-301'' - это двухдорожечный монофонический магнитофон с универсальным питанием. По своей конструкции, схеме, механической и электрической частям, а также техническим характеристикам он аналогичен серийному магнитофону ''Электроника-301''. Модель разработана с целью увеличения ассортимента отечественных бытовых кассетных магнитофонов и отличается от базового магнитофона только внешним оформлением. Модель удачно решена в цвете, чёрный полистирольный корпус оформлен декоративными шильдами из алюминия, с надписями и символами выполненными фотоспособом, крышка отсека кассеты сделана из чёрного полистирола с окошечком. Подробнее и технические параметры модели на странице магнитофона "Электроника-301".

Фото №2

Фото №3

Фото №4

Еще много постить, аж до 1994 года.

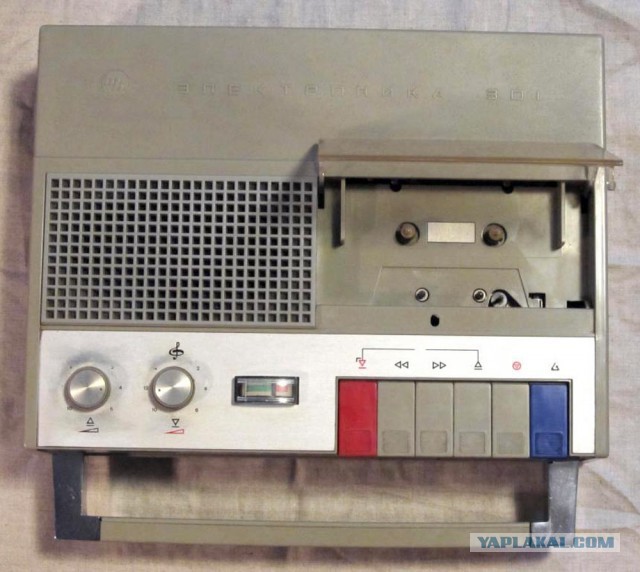

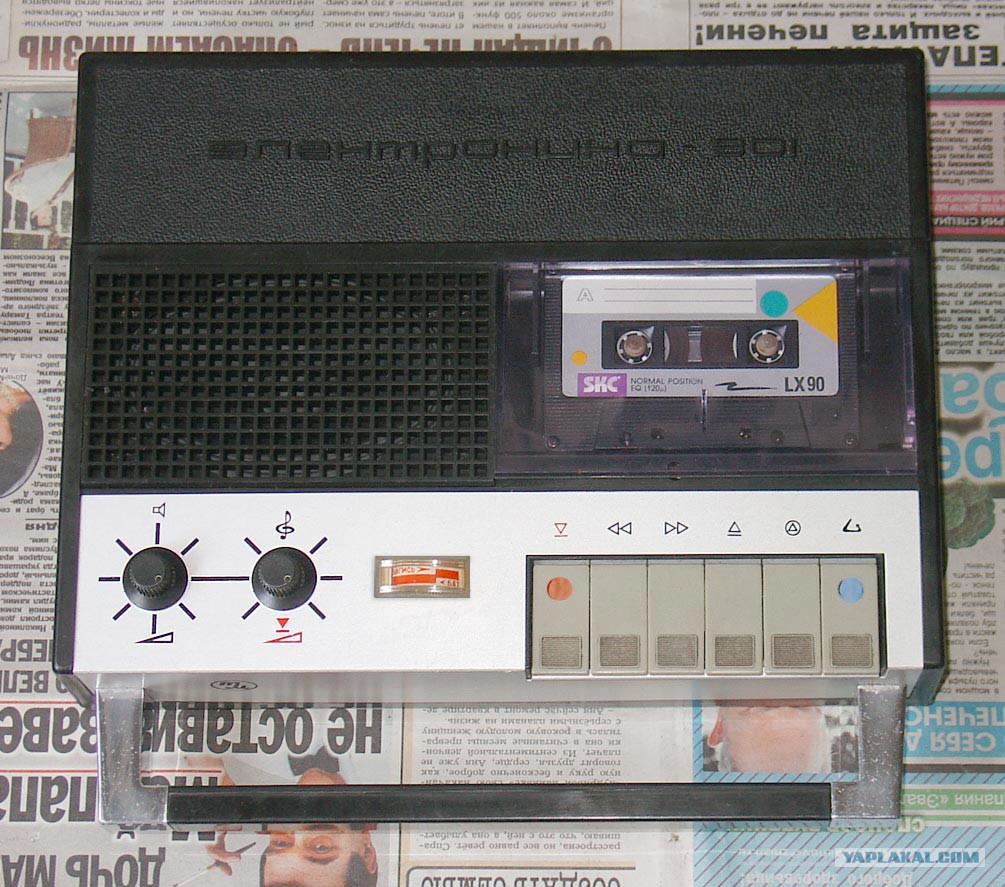

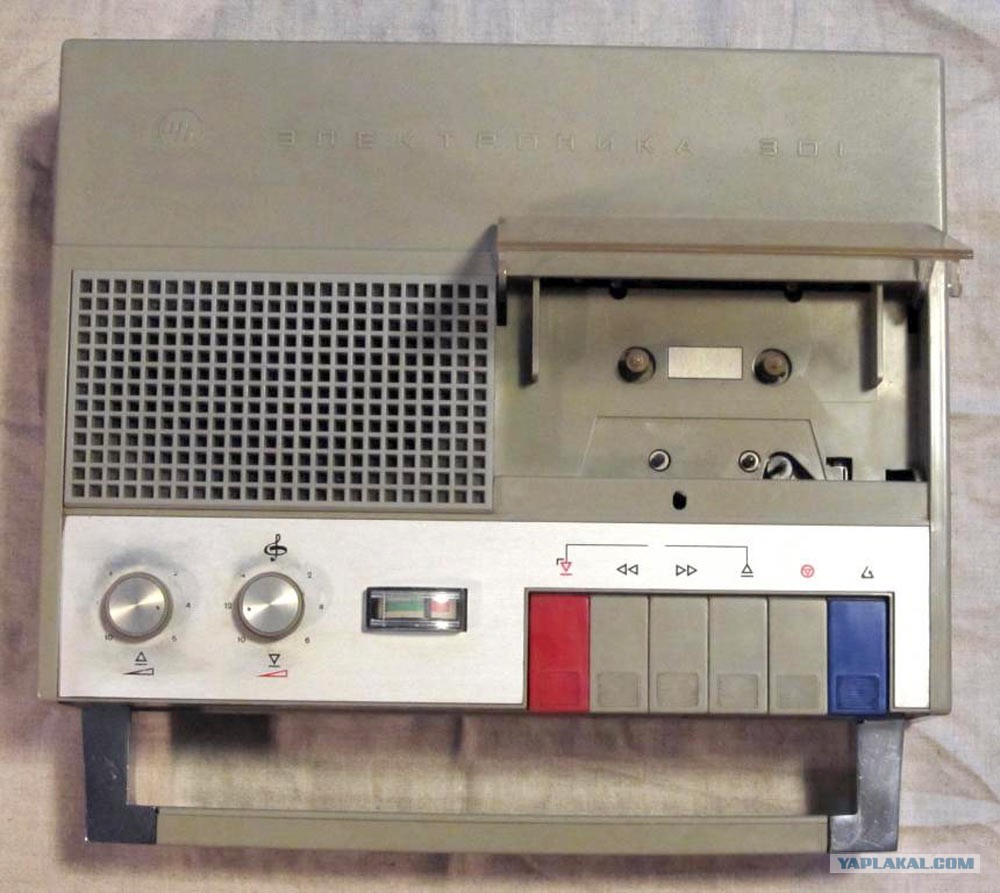

1972 г. Электроника-301
Кассетный магнитофон "Электроника-301" с 1972 года выпускал Московский завод ТочМаш. Магнитофон ''Электроника-301'' (УНМ-12) предназначен для записи или воспроизведения звука с применением кассет МК. Магнитофон позволяет производить запись с микрофона, приёмника, телевизора, радиолинии, звукоснимателя и другого магнитофона. Уровень записи контролируется стрелочным индикатором. При воспрозведении и перемотках стрелочный индикатор показывает напряжение питания. Кнопка на микрофоне управляет ЛПМ и магнитофон можно исльзовать как репортерский. К магнитофону можно подключить внешний усилитель и АС. Питание от 6 элементов типа 343, аккумулятора или от сети. Скорость ЛПМ 4,76 cм/сек. Дорожек записи 2. Время записи с кассетой МК-60 - 2х30 минут. Время перемотки 120 сек. Диапазон рабочих частот на линейном выходе 63...10000 Гц. Относительный уровень помех -44 дБ. Диапазон регулировки тембра ±10 дб. Громкоговоритель 0,5ГД-30. Номинальная выходная мощность 0,5 Вт. Время работы от батарей 10 часов. Потребляемая мощность 5 Вт. Габариты магнитофона - 280х252х82 мм. Вес 2,6 кг. Цена модели 169 рублей.

Фото №2

Фото №3

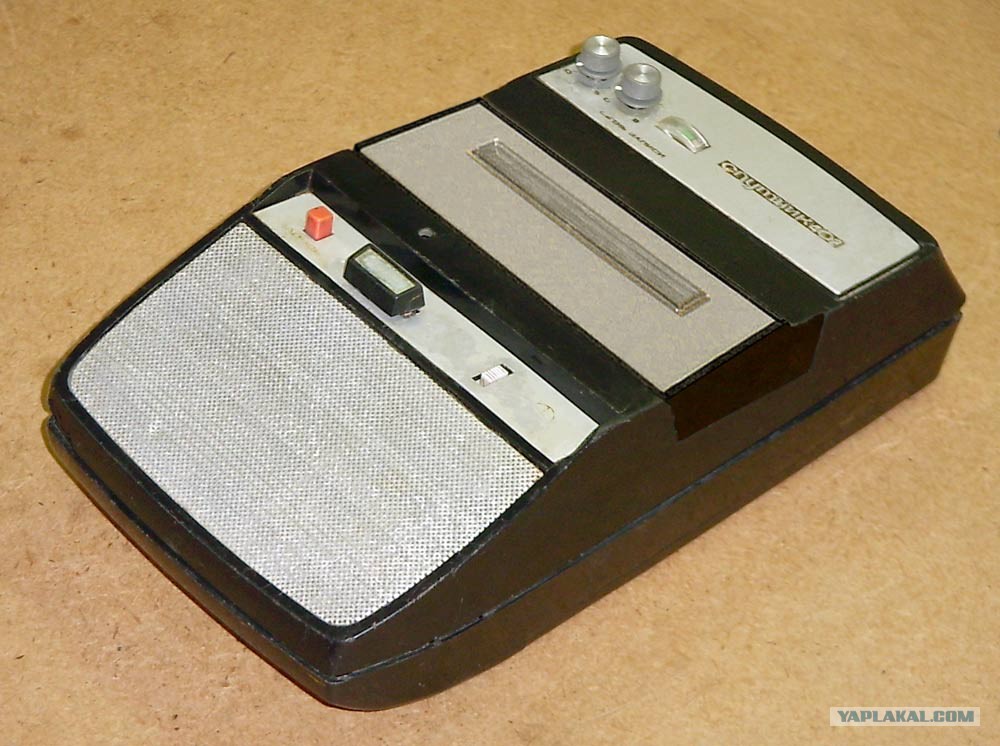

1974 г. Спутник-402
Кассетный магнитофон "Спутник-402" с 1974 года выпускал Харьковский завод "Протон". ''Спутник-402'' является модификацией магнитофона ''Спутник-401'' и имеет ряд отличительных особенностей: улучшен внешний вид; разработана компоновка узлов и деталей, позволившая расположить органы управления на лицевой панели; применена электрическая схема, позволившая увеличить выходную мощность до 0,5 Вт; применена бестрансформаторная схема для УМ, снизившая коэффициент искажений до 4%; улучшено качество звучания благодаря применению динамической головки 0,5 ГД-30. Магнитофон ''Спутник-402'' представляет собой переносный аппарат, размещенный в корпусе из пластмассы. Снизу корпус закрыт крышкой с отсеком для 6 элементов 343. Узлы ЛПМ, плата усилителя, кронштейн с гнёздами для подключения БП, шнура ДУ, микрофона, звукоснимателя, приёмника, телевизора, внешнего усилителя, а также кронштейн с регуляторами уровня записи и громкости, кронштейн с индикатором уровня записи и питания и переключатель скорости ЛПМ расположены на штампованном шасси, которое крепится к корпусу. Для переноски имеется съёмная ручка. Кинематическая схема ЛПМ как и у магнитофона ''Спутник-401''. Скорость ЛПМ - 4,76 и 2,38 см/с. Длительность перемотки 120 сек. Полоса воспроизводимых частот при скорости, см/с: 4,76 - 80...8000 Гц; 2,38 - 80...3150 Гц. Относительный уровень шумов в канале записи и воспроизведения 38 дБ. Коэффициент нелинейных искажений около 5%. Коэффициент детонации, при скорости, см/с: 4,76 - 0,5%; 2,38 - 1,5%. Выходная мощность: номинальная 0,3 Вт; максимальная 0,8 Вт. Габариты модели 265x155x80 мм, его масса 2 кг.

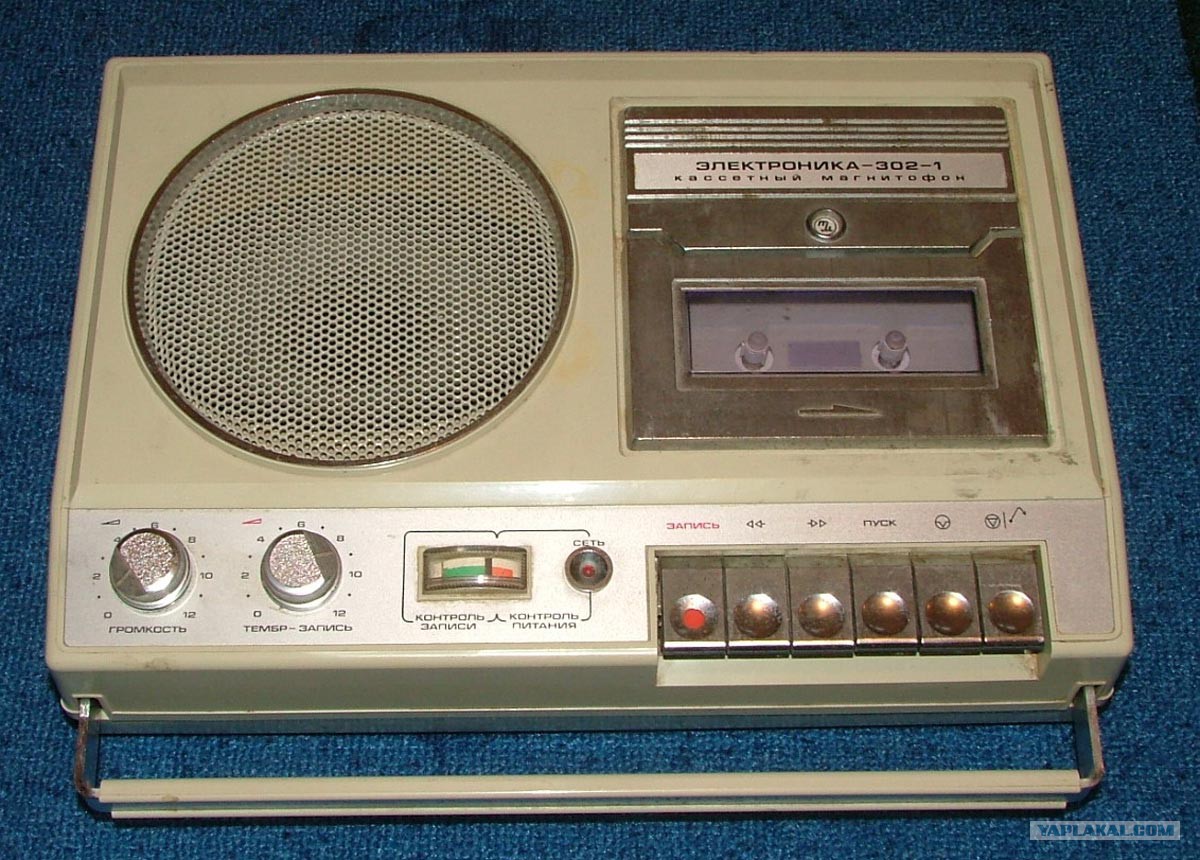

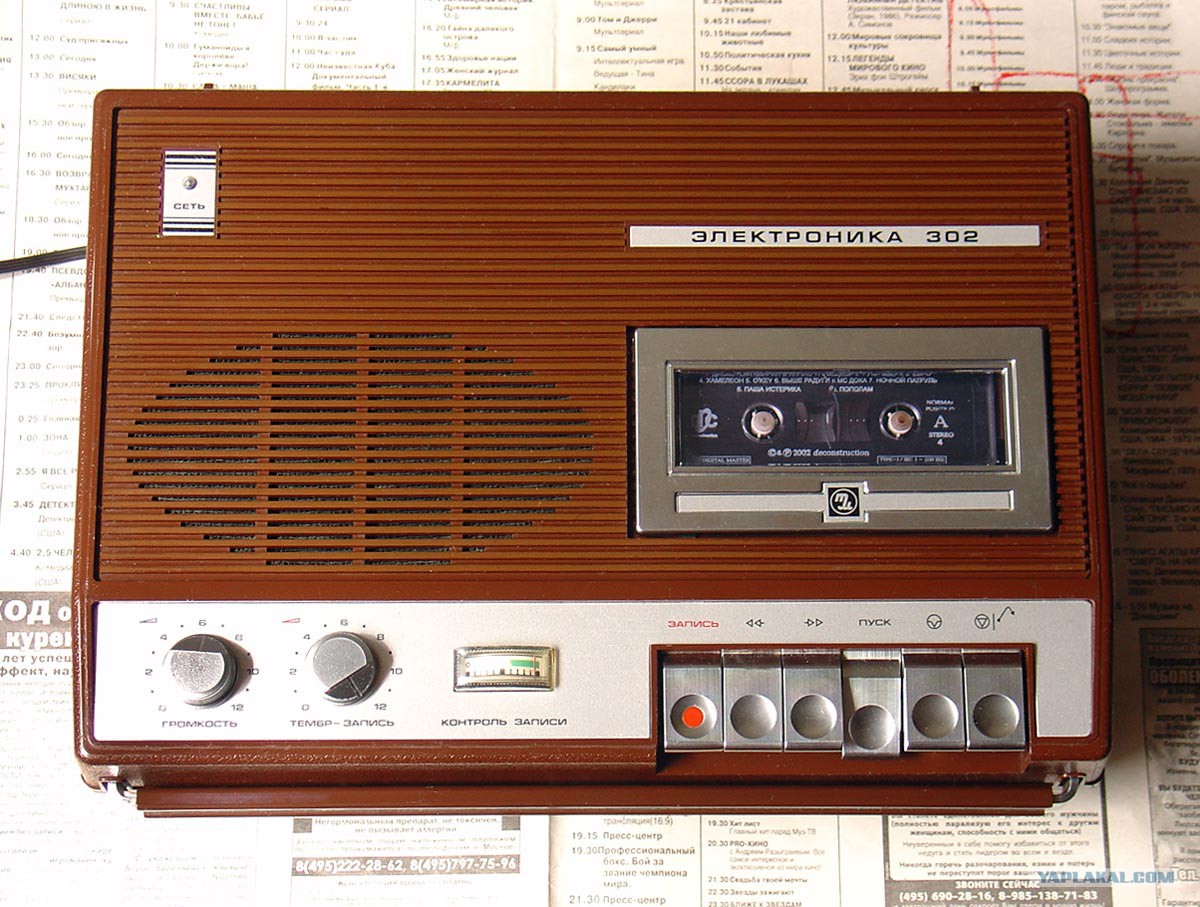

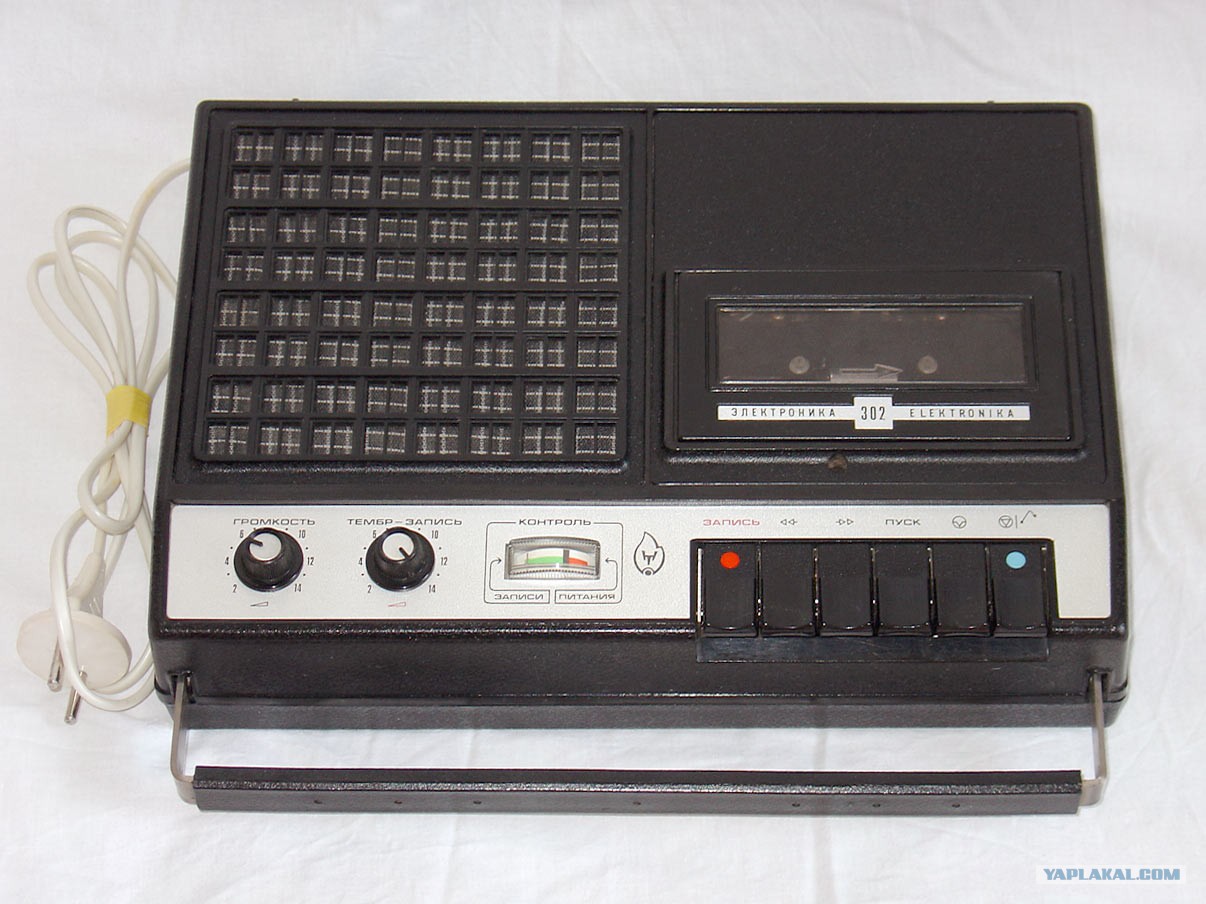

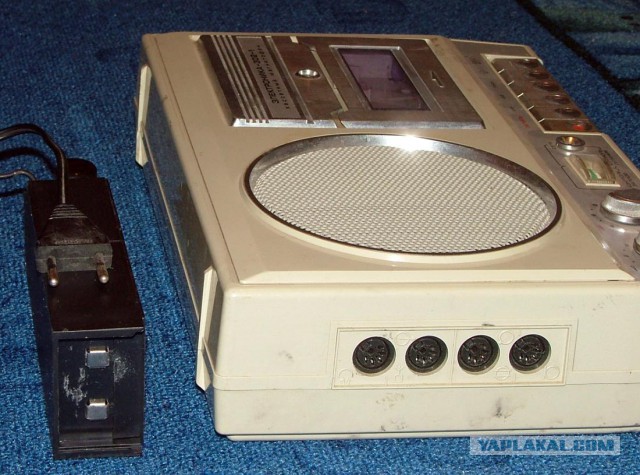

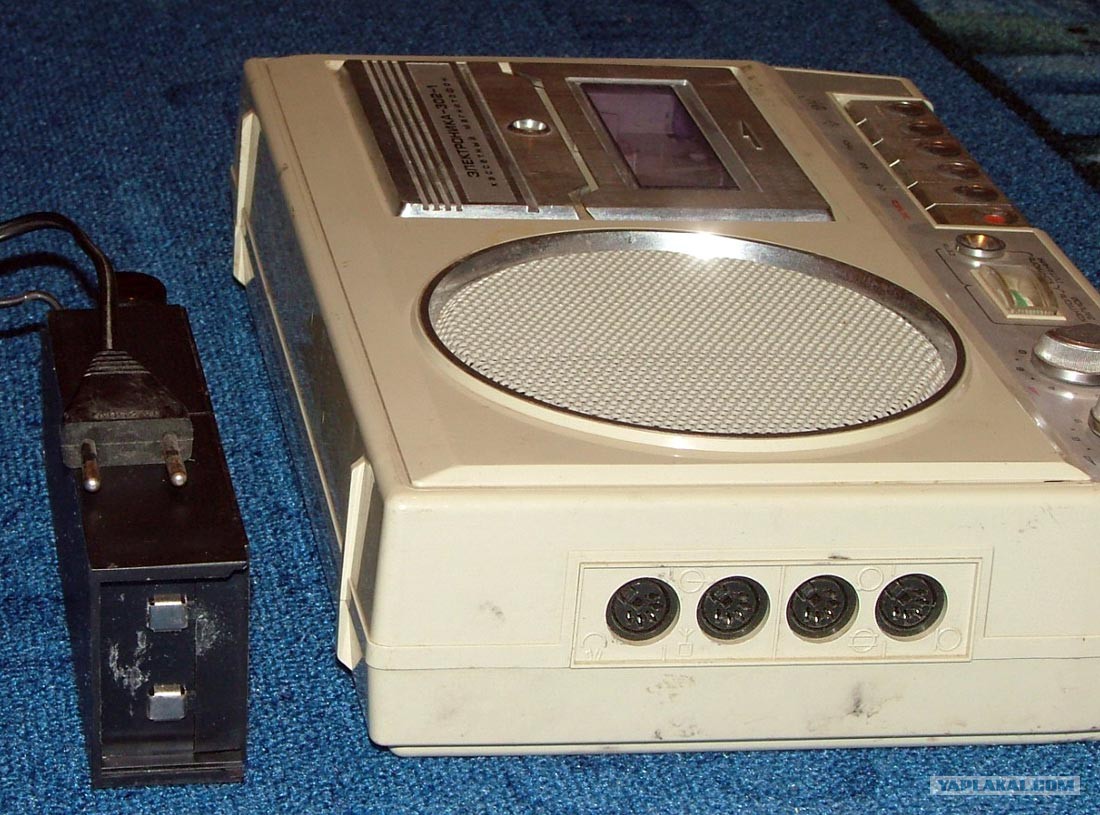

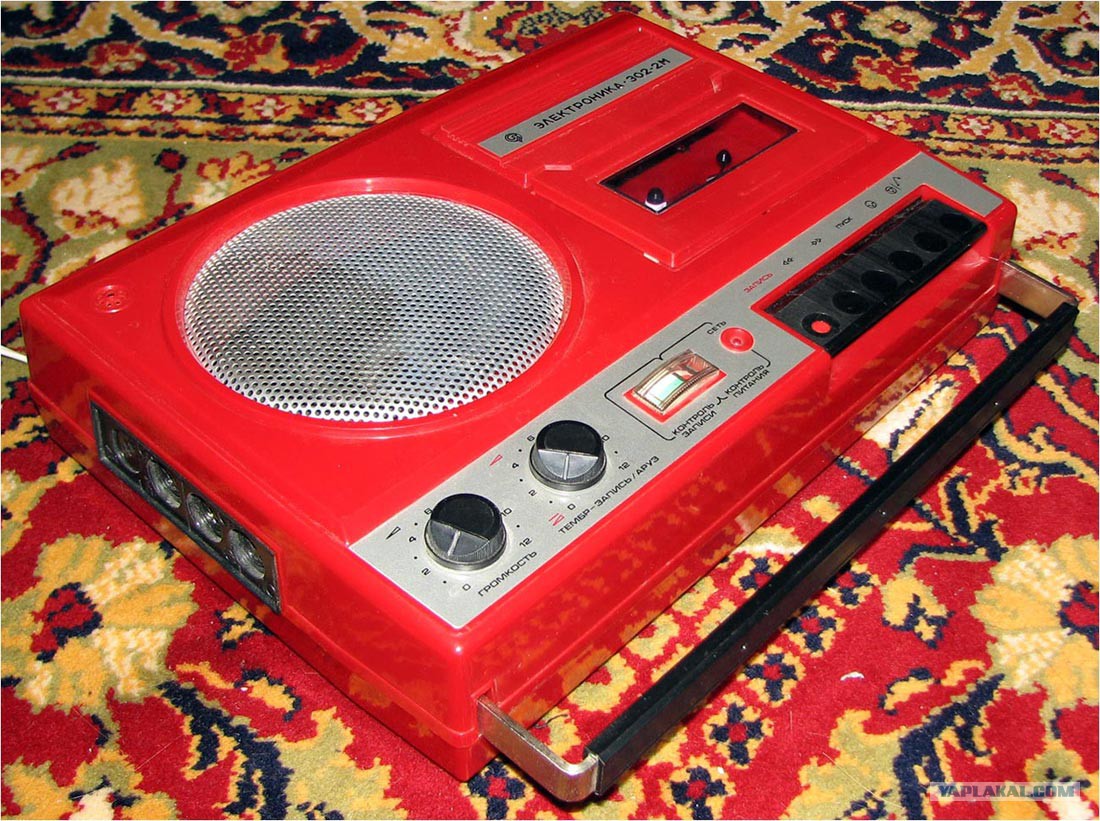

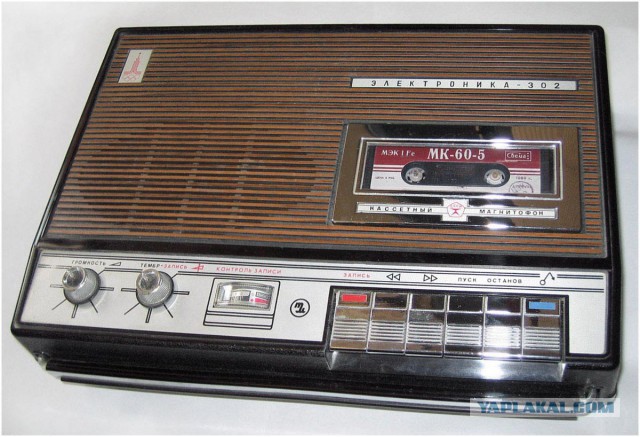

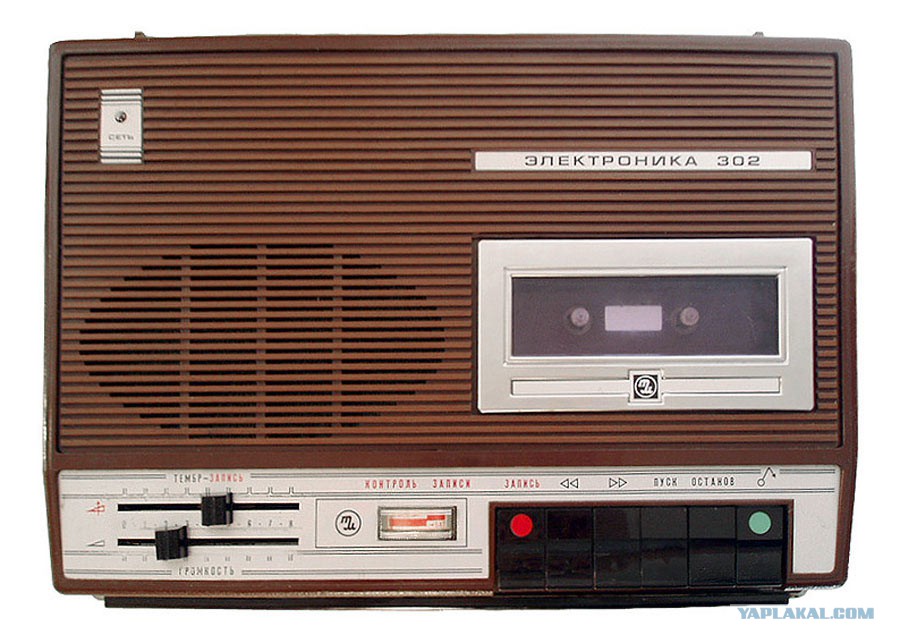

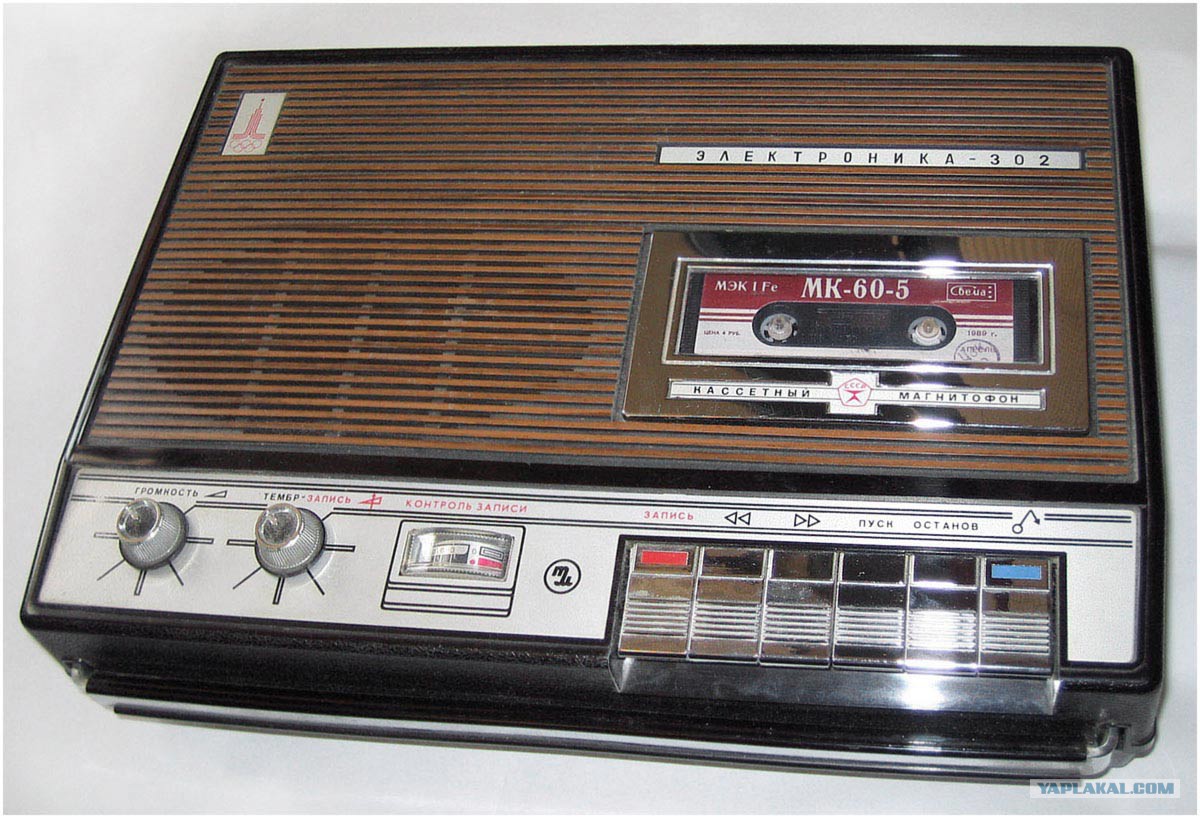

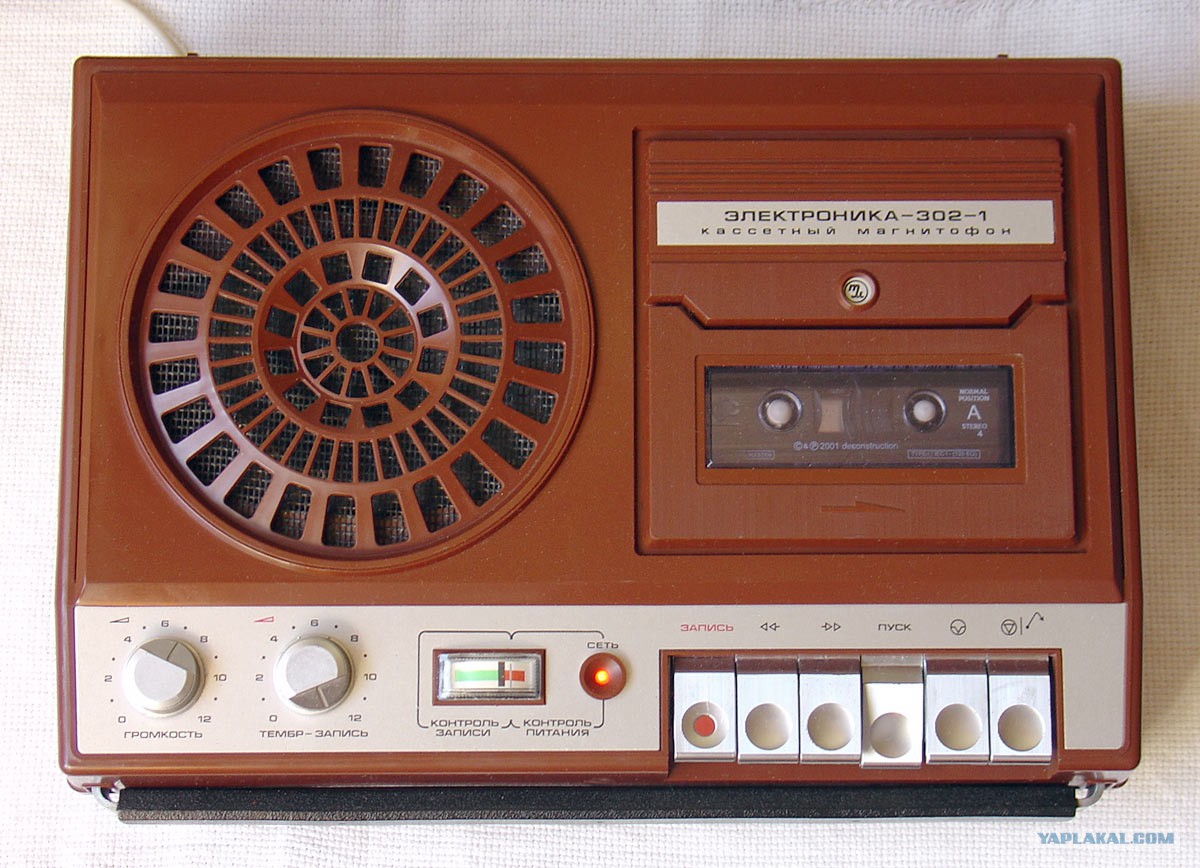

1974 г. Электроника-302
Кассетные магнитофоны "Электроника-302/302-1/302-2/302-2М/302-3" выпускали соответственно с 1974, 1984, 1988, 1989 и 1990 года Зеленоградский завод ТочМаш, Кишиневский завод "Мезон" и Ставропольский завод радиокомпонетов в г. Изобильный. Магнитофон ''Электроника-302'' предназначен для записи и воспроизведения звука на магнитную ленту шириной 3,81 мм помещенную в кассету МК-60. Он разработан на базе унифицированной модели ''Электроника-301'', отличаясь от неё применением громкоговорителя 1ГД-40 вместо 0,5ГД-30, ползунковых и угловых регуляторов громкости и тембра, более современным внешним видом. Номинальная выходная мощность усилителя магнитофона 0,8 Вт, диапазон рабочих звуковых частот 63...10000 Гц. Питается магнитофон от шести элементов 343 а через вставляемый в батарейный отсек блок питания и от сети переменного тока напряжением 127 или 220 В. Габариты магнитофона 315х225х90 мм, масса 3,5 кг. Из-за претензий гарантийных мастерских на плохое качество ползунковых регуляторов выпуск таких моделей был прекращён. Магнитофон за почти 20-ти летний выпуск претерпел несколько модернизаций эл. схемы, в выходном каскаде УМ ставили транзисторы и микросхему, в ЛПМ применяли отечественные и импортные электродвигатели, менялось его оформление, порой магнитофоны с разными индексами выпускали одновременно...

Наверняка, такой аппарат у многих был. Фото №2

Фото №3

Фото №4

Фото №5

Фото №6

Фото №7

Фото №8

Фото №9

Фото №10 на фоне его "Ворсейшества"

Фото 11

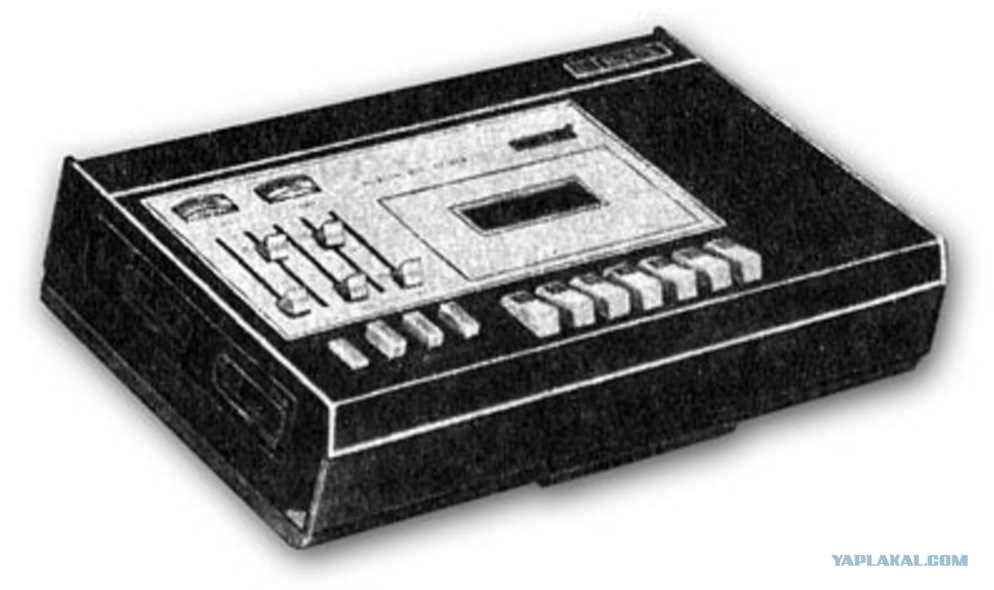

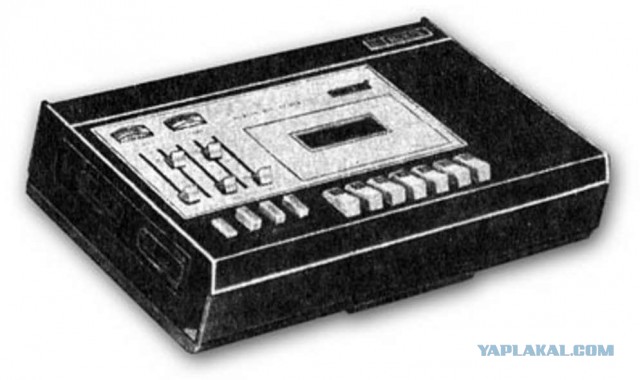

1975 г. Искра-201-стерео
Стереофонический кассетный магнитофон "Искра-201-стерео" с 1975 года выпускал Запорожский ЭМЗ "Искра". Магнитофон предназначен для записи музыкальных и речевых фонограмм на компакт кассеты. В модели имеется временная остановка ленты, визуальный контроль уровня записи с помощью стрелочных индикаторов, контроль расхода ленты по счетчику метража, а также регулировка громкости, уровня записи и тембра по ВЧ. ЛПМ магнитофона построен по одномоторной кинематической схеме и рассчитан на использование кассет МК-60. Скорость движения ленты 4,76 см/с, коэффициент детонации 0,4. Шумопонижающее устройство позволило получить относительный уровень шума в режиме воспроизведения 44 дБ. Акустическая система ''Искры-201-стерео'' состоит из двух акустических систем 8АС-3, в каждой из которых установлено по две головки прямого излучения 4ГД-35. При воспроизведении монофонической записи используется встроенная головка 1ГД-36. Номинальная выходная мощность в режиме моно 0,8 Вт, в режиме стерео 3 Вт. Рабочий диапазон частот звука 63...10000 Гц. Магнитофон может питаться от 8-ми элементов 373 и от сети 220 В с помощью выносного блока питания ''БП-12''. Размеры магнитофона 365х225х98 мм, масса без элементов 4,5 кг. Цена 318 рублей. С 1977 года магнитофон выпускался под наименованием "Весна-201-стерео".

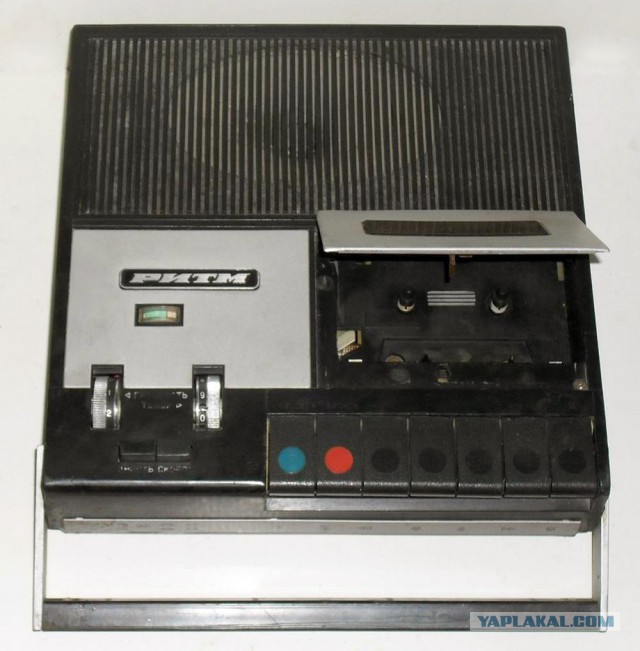

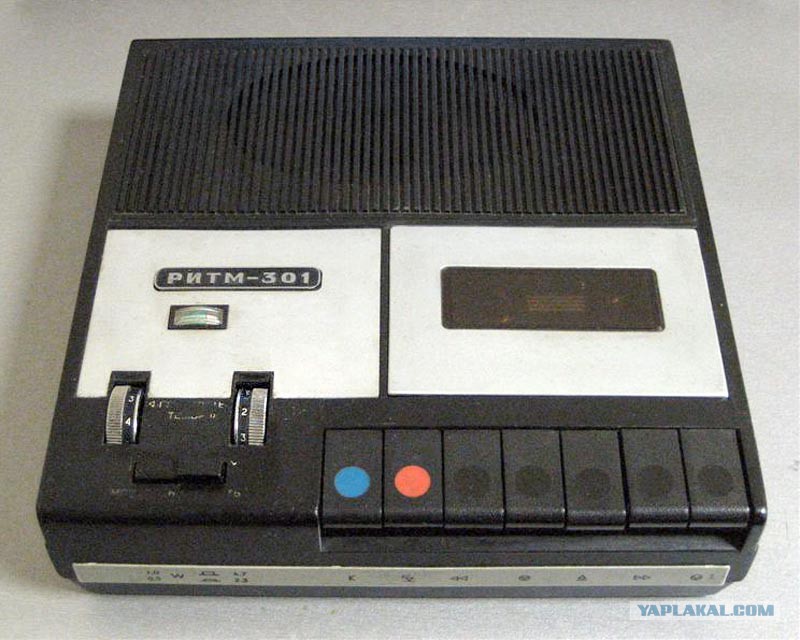

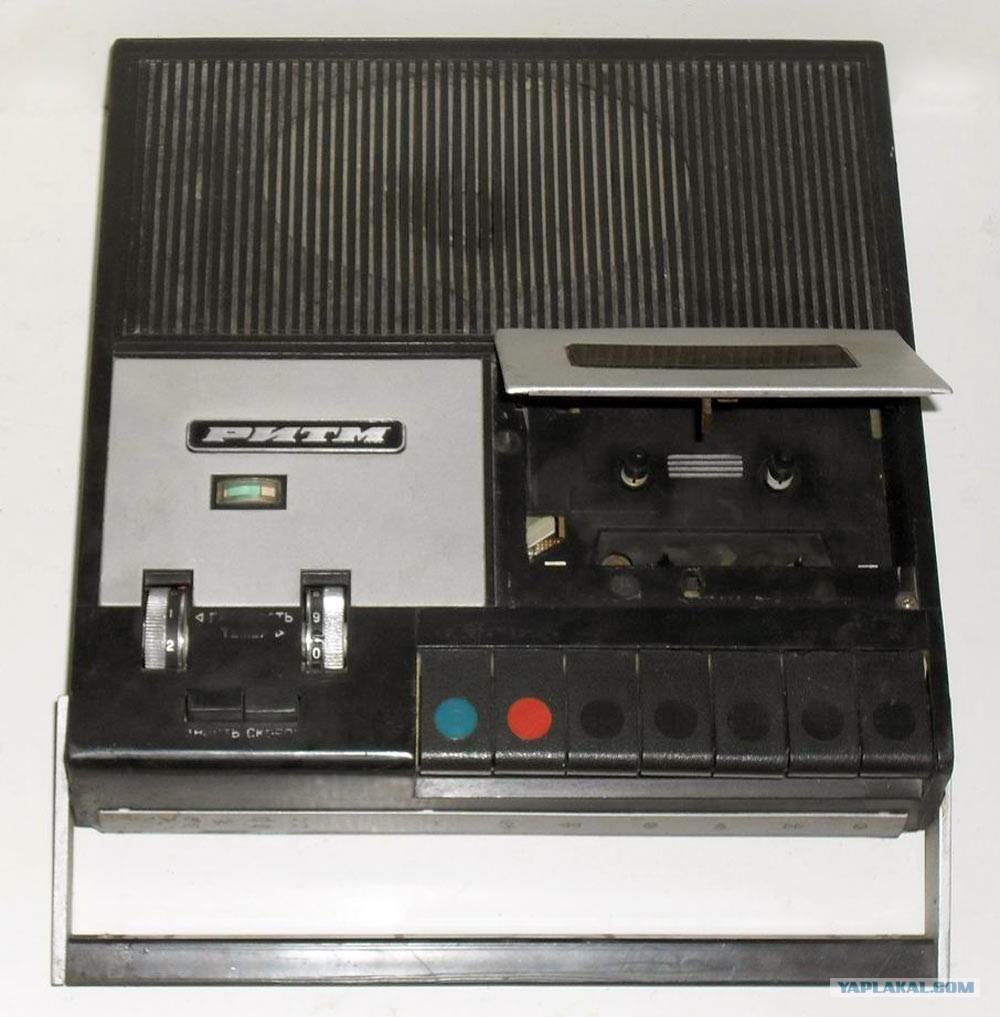

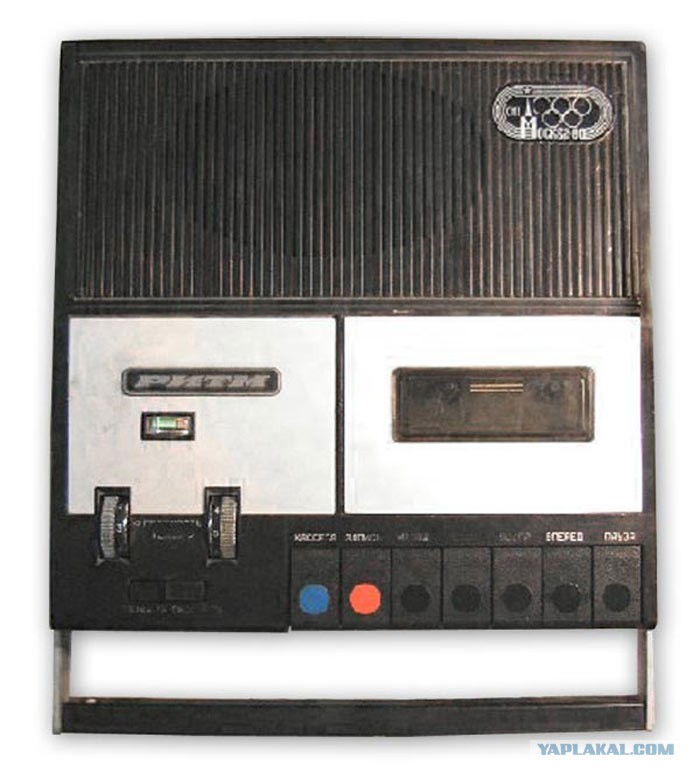

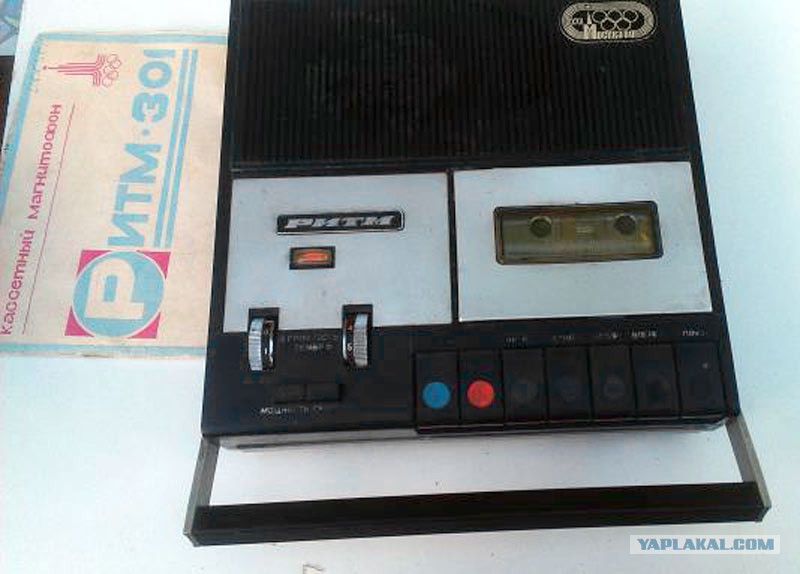

1976 г. Ритм-301
Портативный кассетный магнитофон "Ритм-301" с 1976 года выпускал Пермский электроприборный завод. ''Ритм-301'' - носимый, монофонический магнитофон 3-го класса, предназначенный для записи музыкальных и речевых программ на магнитную ленту с микрофона, радиоприёмника, радиотрансляционной сети, телевизора и их воспроизведения на внутренний громкоговоритель. Скорость магнитной ленты 4,76 и 2,38 см/с. Полоса записываемых или воспроизводимых звуковых частот при скорости 4,76 см/с - 63...10000 Гц, 2,38 см/с - 63...5000 Гц. Относительный уровень шумов в канале записи и воспроизведения 42-44 дБ. Коэффициент нелинейных искажений 4...4,5%. Коэффициент детонации 0,35...1,5%. Частота тока подмагничивания 45 кГц. Источник питания 6 элементов типа А-373 или электросеть. Номинальная выходная мощность 0,5, максимальная 2 Вт. Диапазон регулировки тембра 10 дБ. Потребляемая мощность при питании от сети 7 Вт. Время непрерывной работы магнитофона от свежего комплекта батарей около 10 часов. Габариты магнитофона - 244,5х251,5х72 мм. Вес - 3,6 кг.

Фото №2

Фото №3

Фото №4
