Монтаж первого пролета моста через Волгу, в Нижнем Новгороде

[ Версия для печати ]


Страницы: (6) 1 [2] 3 4 ... Последняя »	[ ОТВЕТИТЬ ] [ НОВАЯ ТЕМА ]

kadiko	30.09.2015 - 13:34 [ показать ] 6

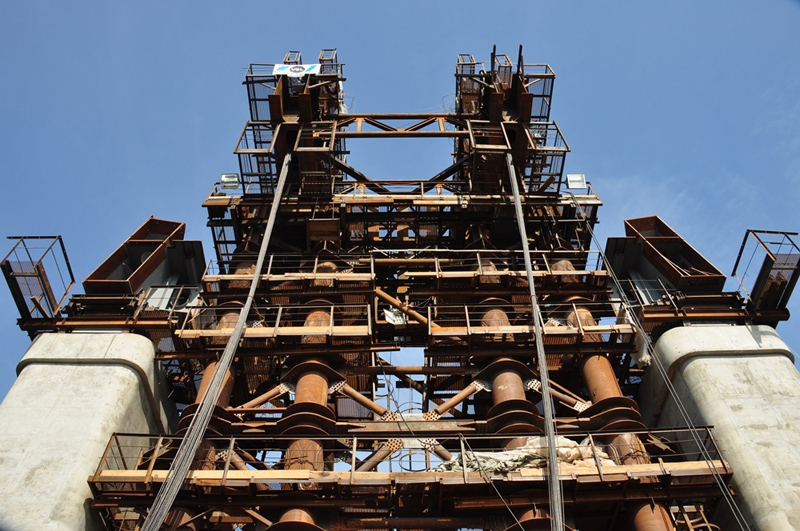

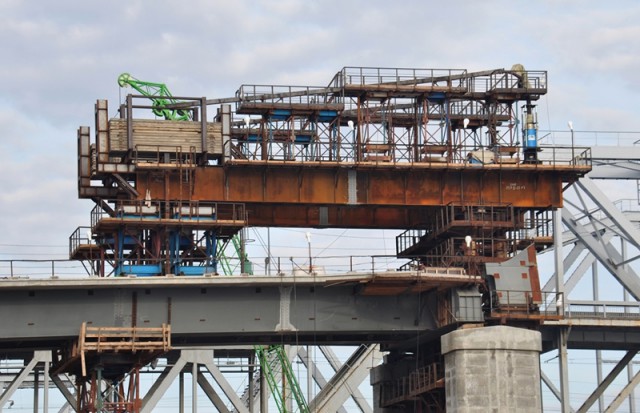

Статус: Offline пляшем Регистрация: 23.11.11 Сообщений: 4876	25. Подъёмка пролёта осуществлялась с помощью монтажных агрегатов, на которых было установлено домкратное оборудование.
	[^]

kadiko	30.09.2015 - 13:34 [ показать ] 3
Статус: Offline пляшем Регистрация: 23.11.11 Сообщений: 4876	26. Подъёмка 1800-тонного пролетного строения выполнялась четырьмя 500-тонными домкратами. Это сообщение отредактировал kadiko - 30.09.2015 - 13:44
	[^]

kadiko	30.09.2015 - 13:34 [ показать ] 1
Статус: Offline пляшем Регистрация: 23.11.11 Сообщений: 4876	27. Эти приспособления предназначены для закрепления пролета против возможных ветровых перемещений после того, как он будет поднят на высоту опор, но ещё не смонтирован на опорные части.
	[^]

kadiko	30.09.2015 - 13:35 [ показать ] 1

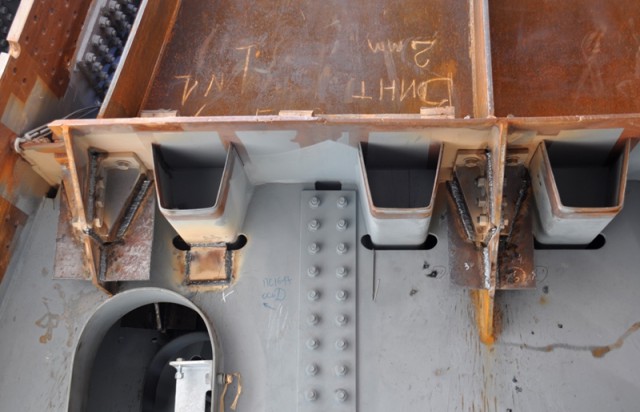

Статус: Offline пляшем Регистрация: 23.11.11 Сообщений: 4876	28. Анкеровка подъёмных канатов и подъёмка пролета осуществлялись за две специальные опорные балки, прикреплённые к основным металлоконструкциям по торцам пролёта. На этой фотографии - узел, в который заводится анкер.
	[^]

kadiko	30.09.2015 - 13:35 [ показать ] 4
Статус: Offline пляшем Регистрация: 23.11.11 Сообщений: 4876	29. Процесс заводки анкера в анкерный узел опорной балки.
	[^]

kadiko	30.09.2015 - 13:35 [ показать ] 3
Статус: Offline пляшем Регистрация: 23.11.11 Сообщений: 4876	30.
	[^]

kadiko	30.09.2015 - 13:35 [ показать ] 2
Статус: Offline пляшем Регистрация: 23.11.11 Сообщений: 4876	31. Каждый пучок состоит из 55 канатов - "стрендов".
	[^]

kadiko	30.09.2015 - 13:36 [ показать ] 2
Статус: Offline пляшем Регистрация: 23.11.11 Сообщений: 4876	32. Анкера смонтированы в опорной балке, канаты подтянуты.
	[^]

kadiko	30.09.2015 - 13:36 [ показать ] 3
Статус: Offline пляшем Регистрация: 23.11.11 Сообщений: 4876	33.
	[^]

kadiko	30.09.2015 - 13:36 [ показать ] 2
Статус: Offline пляшем Регистрация: 23.11.11 Сообщений: 4876	34.
	[^]

kadiko	30.09.2015 - 13:36 [ показать ] 3
Статус: Offline пляшем Регистрация: 23.11.11 Сообщений: 4876	35.
	[^]

kadiko	30.09.2015 - 13:37 [ показать ] 3
Статус: Offline пляшем Регистрация: 23.11.11 Сообщений: 4876	36. По технологическим соображениям концевые опорные блоки арочных пролетных строений монтировались на опорах отдельно, а по окончании подъёмки объединялись с поднятым пролётом.
	[^]

kadiko	30.09.2015 - 13:37 [ показать ] 1

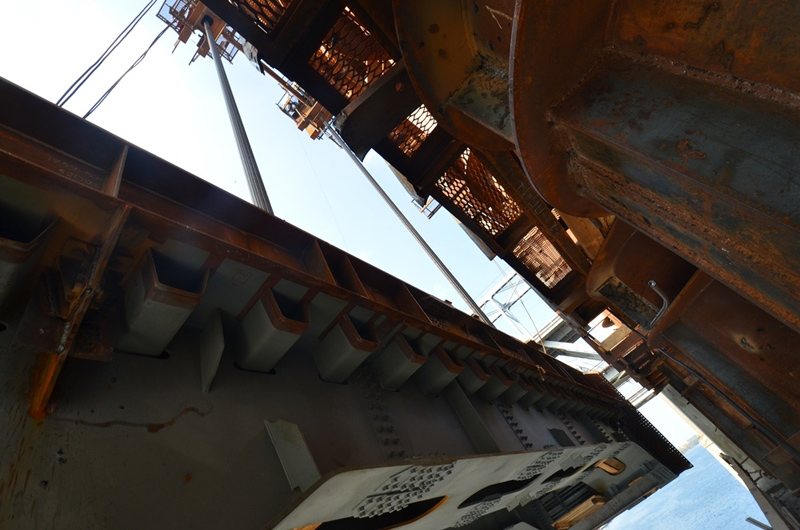

Статус: Offline пляшем Регистрация: 23.11.11 Сообщений: 4876	37. Объединение опорной балки (к которой с помощью анкеров прикреплены канаты) с основными металлоконструкциями было выполнено на высокопрочных болтах и монтажной сварке. В процессе подъёма пролета на эти узлы крепления приходится самая большая нагрузка.
	[^]

kadiko	30.09.2015 - 13:37 [ показать ] 2
Статус: Offline пляшем Регистрация: 23.11.11 Сообщений: 4876	38. Подъёмка пролета была осуществлена в субботу 19 сентября. Путём постепенного и последовательного увеличения давления на домкратах пролетное строение было снято с плавсистем. Каждый этап увеличения давления сопровождался целым рядом измерительных процедур и геодезическим контролем раскружаливаемой конструкции. После завершающего этапа давление на домкратах достигло порядка 450 тонн, и пролетное строение было снято с плавсистем.
	[^]

kadiko	30.09.2015 - 13:37 [ показать ] 3
Статус: Offline пляшем Регистрация: 23.11.11 Сообщений: 4876	39.
	[^]

kadiko	30.09.2015 - 13:38 [ показать ] 2

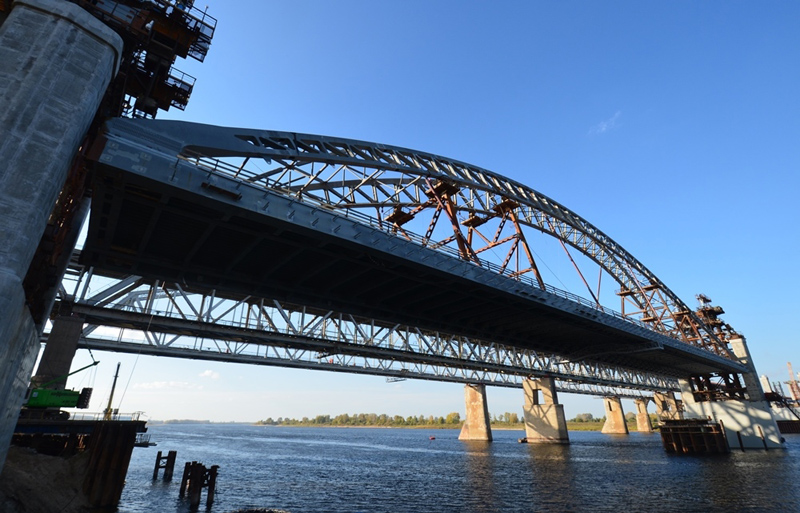

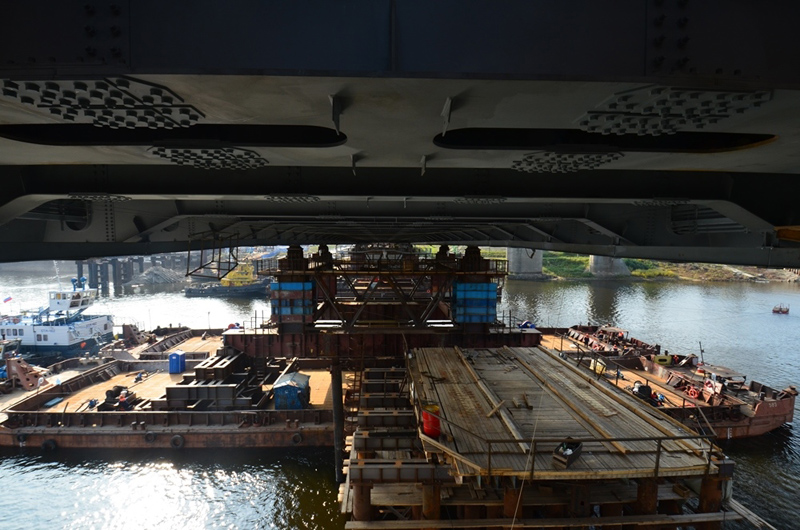

Статус: Offline пляшем Регистрация: 23.11.11 Сообщений: 4876	40. Пролетное строение снято с плавсистем на всех 8 точках и подвешено на канатах.
	[^]

kadiko	30.09.2015 - 13:38 [ показать ] 2

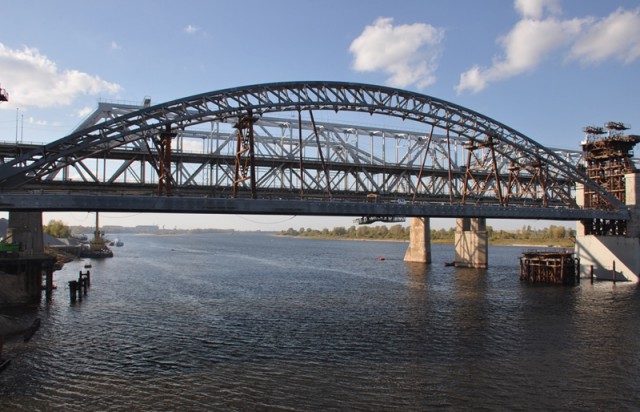

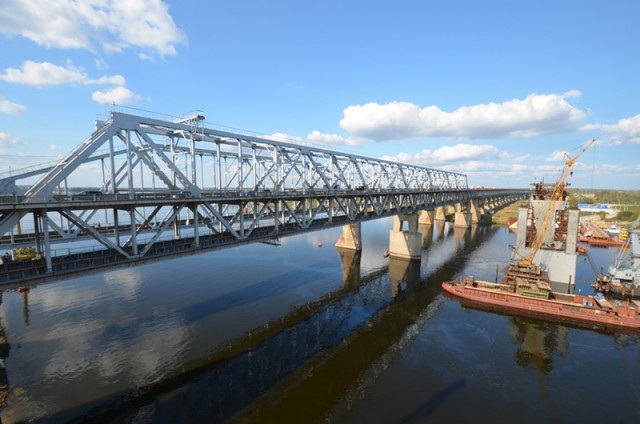

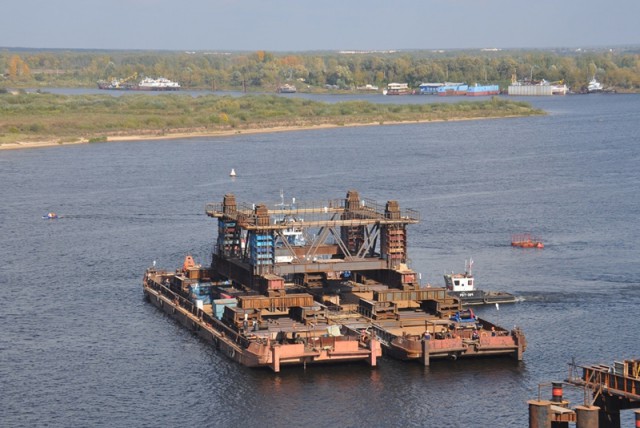

Статус: Offline пляшем Регистрация: 23.11.11 Сообщений: 4876	41. Перед началом магистральной подъёмки обе плавсистемы были выведены из-под поднимаемого пролета и отведены к выкаточным пирсам сборочного стапеля. Через месяц с небольшим на них же повезут вторую арку.
	[^]

kadiko	30.09.2015 - 13:38 [ показать ] 2

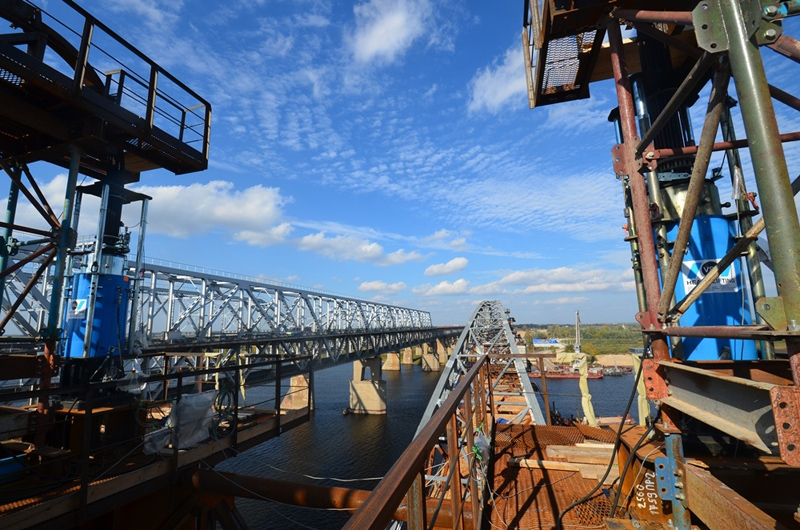

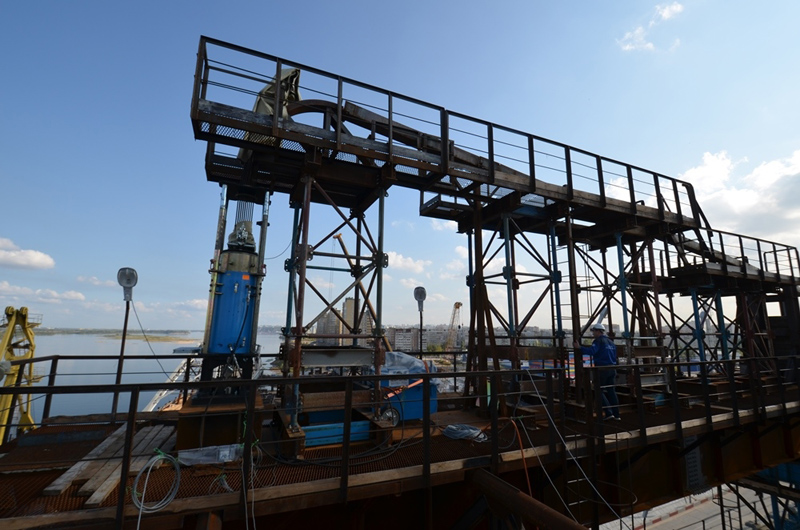

Статус: Offline пляшем Регистрация: 23.11.11 Сообщений: 4876	42. Подъёмные домкраты, монтажные агрегаты и концевые блоки пролетного строения, установленные на опорах.
	[^]

kadiko	30.09.2015 - 13:38 [ показать ] 2
Статус: Offline пляшем Регистрация: 23.11.11 Сообщений: 4876	43.
	[^]

kadiko	30.09.2015 - 13:39 [ показать ] 2
Статус: Offline пляшем Регистрация: 23.11.11 Сообщений: 4876	44.
	[^]

kadiko	30.09.2015 - 13:39 [ показать ] 2
Статус: Offline пляшем Регистрация: 23.11.11 Сообщений: 4876	45.
	[^]

kadiko	30.09.2015 - 13:39 [ показать ] 2
Статус: Offline пляшем Регистрация: 23.11.11 Сообщений: 4876	46. Магистральная часть подъёмки проходит довольно быстро. Чтобы поднять пролет на 16 метров требуется всего порядка 3 часов. Подъёмка пролета компьютеризирована, сопровождается постоянным автоматизированным геодезическим контролем планового и высотного положения конструкции по нескольким точкам, работа домкратов синхронизирована, а их управление осуществляется с центрального пункта управления, расположенного в штабе подъёма на опоре 17. Подъёмка подобного рода конструкций - это ювелирная работа!
	[^]

kadiko	30.09.2015 - 13:39 [ показать ] 3
Статус: Offline пляшем Регистрация: 23.11.11 Сообщений: 4876	47.
	[^]

kadiko	30.09.2015 - 13:39 [ показать ] 3
Статус: Offline пляшем Регистрация: 23.11.11 Сообщений: 4876	48.
	[^]

kadiko	30.09.2015 - 13:40 [ показать ] 2
Статус: Offline пляшем Регистрация: 23.11.11 Сообщений: 4876	49.
	[^]
