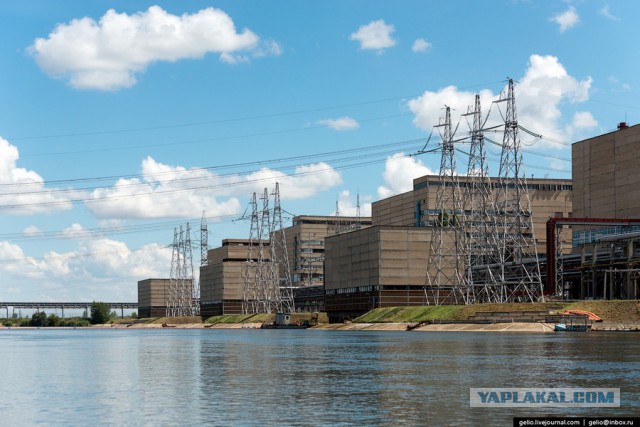

Балаковская АЭС – самая мощная АЭС России.

25. Ведущий инженер по управлению турбиной одного из энергоблоков.

26. На БЩУ одного энергоблока контролируется свыше 19 000 параметров.

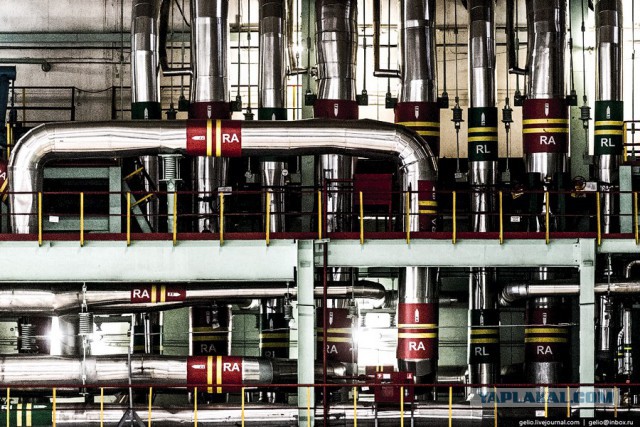

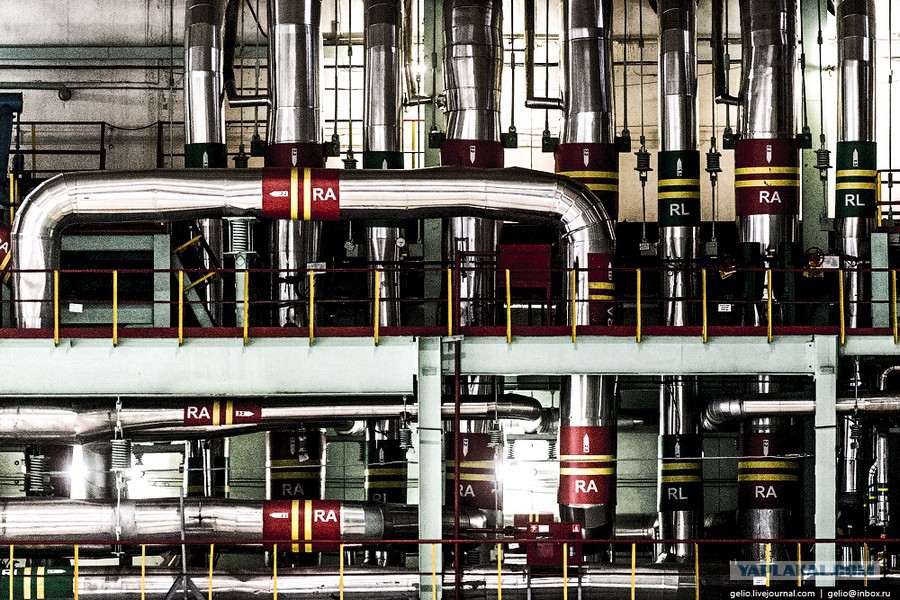

27. Весь пар, вырабатываемый четырьмя парогенераторами энергоблока, объединяется и подается на турбину.

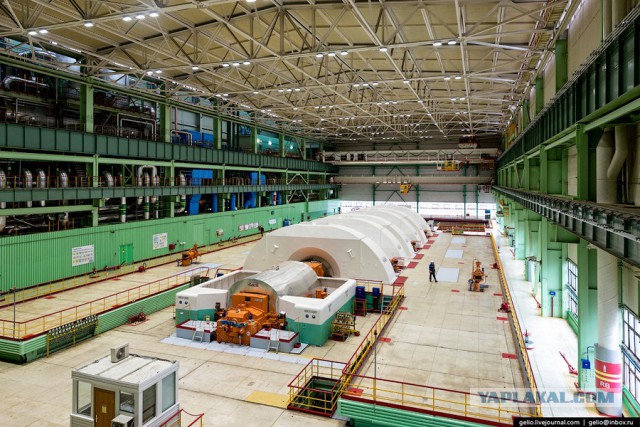

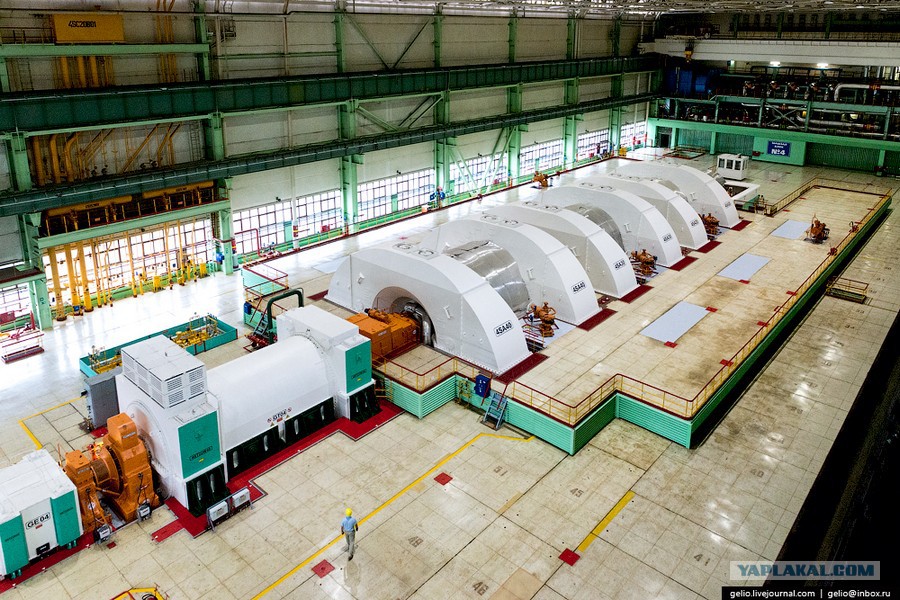

28. Машинный зал с турбогенератором.

Паровая турбина конденсационная, одновальная, четырёхцилиндровая (один цилиндр высокого давления, три – низкого давления).
Номинальная мощность 1000МВт, частота вращения 1500 оборотов в минуту.

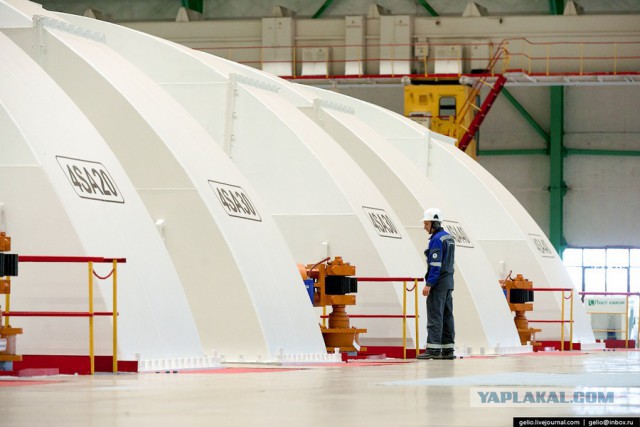

29. Цилиндр высокого давления (ЦВД) предназначен для срабатывания «острого» пара, поступающего из главного парового коллектора.

30. Начальное давление в корпусе 60 атмосфер, температура пара 274 градуса.
На одном валу с турбиной закреплен генератор марки ТВВ-1000, генерируемое напряжение 24000 вольт.

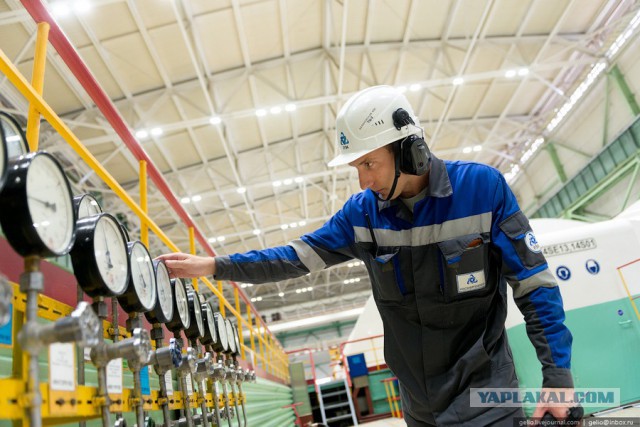

31. Старший машинист в обходе на турбине.

32.

33. Выдача электричества.

Электрооборудование АЭС в целом мало отличается от оборудования тепловых электростанций, за исключением повышенных требований к надёжности.

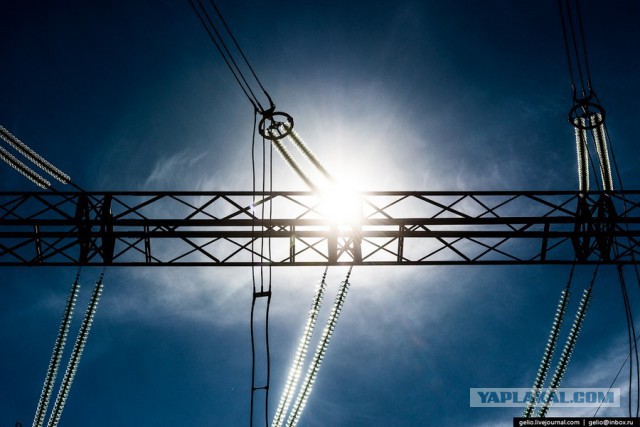

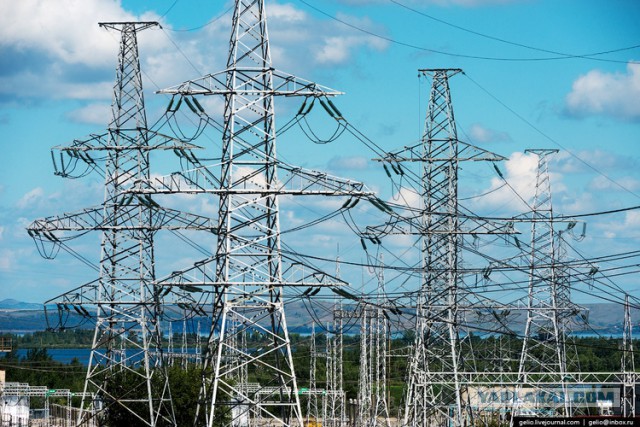

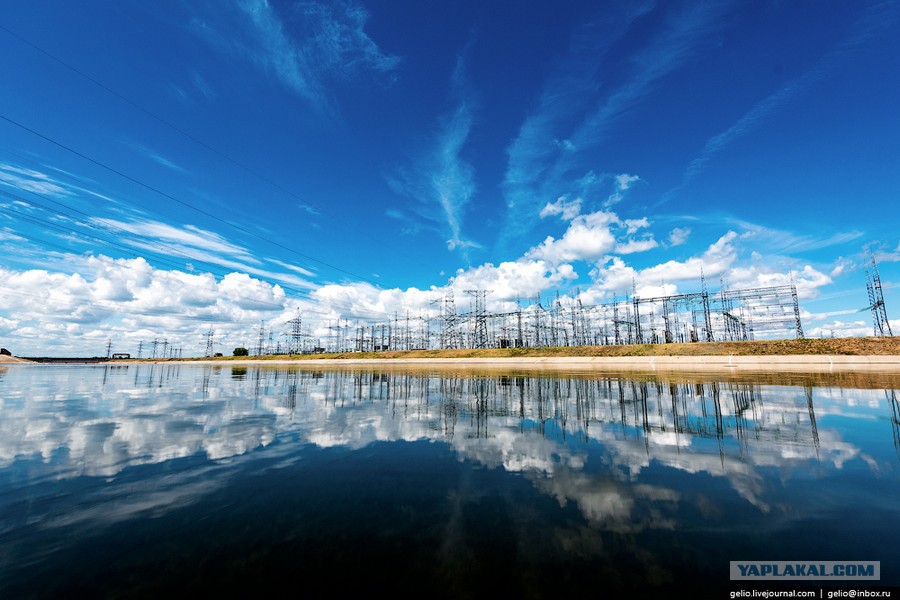

34. Выдача мощности Балаковской АЭС осуществляется через шины ОРУ-220/500 кВ в объединённую энергосистему Средней Волги.

35. Эти шины являются узловыми в энергосистеме и связывают Саратовскую энергосистему с Ульяновской, Самарской, Волгоградской и Уральской.

36. Водоем-охладитель площадью 24,1 км² — источник циркуляционного водоснабжения АЭС

37. Здесь живут белый амур и толстолобик, необходимые для естественного биологического очищения и поддержания качества воды пруда–охладителя.

38. Вода из охладителя по открытым подводящим каналам поступает к четырём блочным насосным станциям (БНС), располагающимся на его берегу. Эти насосные станции обеспечивают технической водой неответственных потребителей.

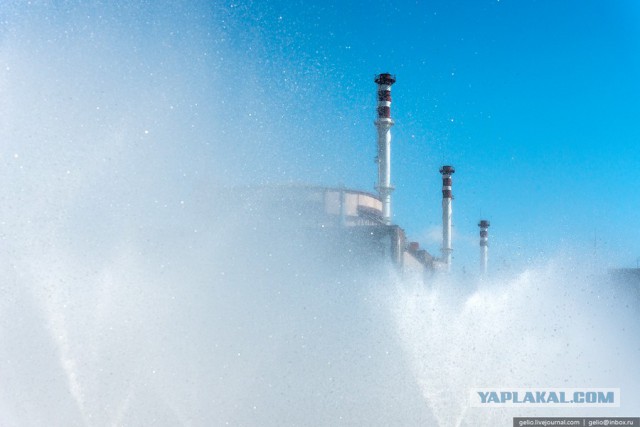

39. Для технического водоснабжения ответственных потребителей (оборудования, в том числе и аварийного, перерыв в водоснабжении которого не допускается в любых режимах работы) используется специальная замкнутая оборотная система, включающая в себя брызгальные бассейны.

40. Охлаждение воды происходит за счет разбрызгивания, что увеличивает площадь теплообмена.

41. Химводоподготовка.

На щите химводоочистки размещены приборы контроля и органы управления элементов, обеспечивающих процессы очистки и обессоливания воды, дозирование реагентов при водоподготовке и пр.

42. Аналитическая лаборатория предназначена для обеспечения высокой достоверности при проведении химического анализа, для обработки и накопления баз данных по химическим режимам работы энергоблоков.

43. Лаборатория оборудована ионным хроматографам, рентгеновским кристалл-дифракционным спектрометром, титратором влаги, оптическим эмиссионным спектрометром с индуктивно связанной плазмой и т.д.

44. Обсуждается строительство второй очереди станции, состоящие из пятого и шестого энергоблока той же конструкции, что и уже действующие на станции.

45.

via


Всё.
