kollun
14.09.2015 - 21:20
2
Статус: Offline


Шутник

Регистрация: 16.07.14
Сообщений: 47
Регулировка положения лампы по всем 3 осям для супер точного позиционирования. Дополнительное охлаждение в виде хитрого вентилятора от ксерокса, конденсорная линза, отражатель все в одном блоке.

Это сообщение отредактировал kollun - 14.09.2015 - 21:21

Рукожопим проектор своими руками

[^]
Sever64
14.09.2015 - 21:20
2
Статус: Offline


Приколист

Регистрация: 5.10.14
Сообщений: 203
Может лучше матруцу ватт на 50 ? и куллер на радиатор в охлаждение )

например вот так .



Рукожопим проектор своими руками

[^]
UncleSAM
14.09.2015 - 21:21
6
Статус: Offline


Шутник

Регистрация: 4.06.12
Сообщений: 0
У автора наверное и интернет самодельный, на лампах...

[^]
kollun
14.09.2015 - 21:25
3
Статус: Offline


Шутник

Регистрация: 16.07.14
Сообщений: 47

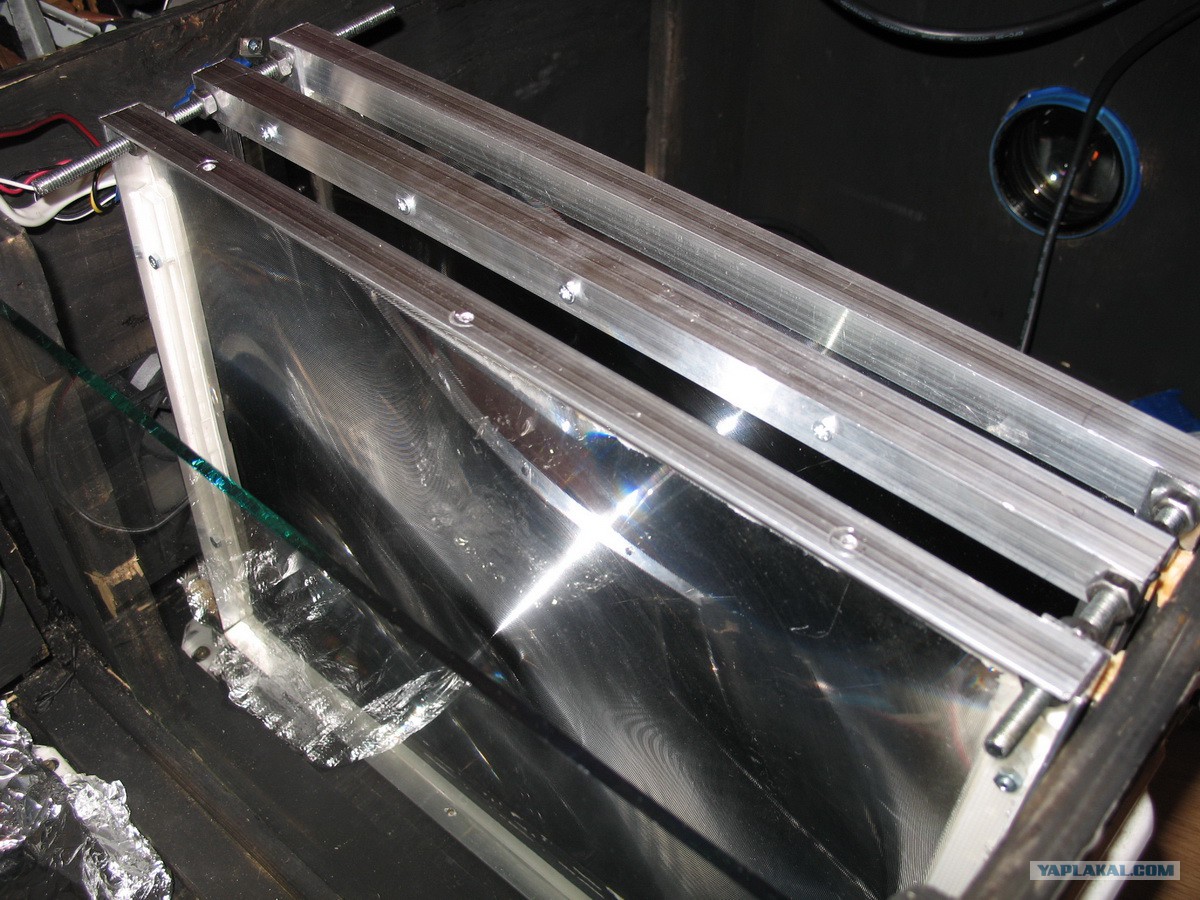

Матрицу с френелями засовываем в рамки из алл. уголка и сажаем все на шпильки, чтобы опять таки можно было все двигать.



Рукожопим проектор своими руками

[^]
kollun
14.09.2015 - 21:28
2
Статус: Offline


Шутник

Регистрация: 16.07.14
Сообщений: 47

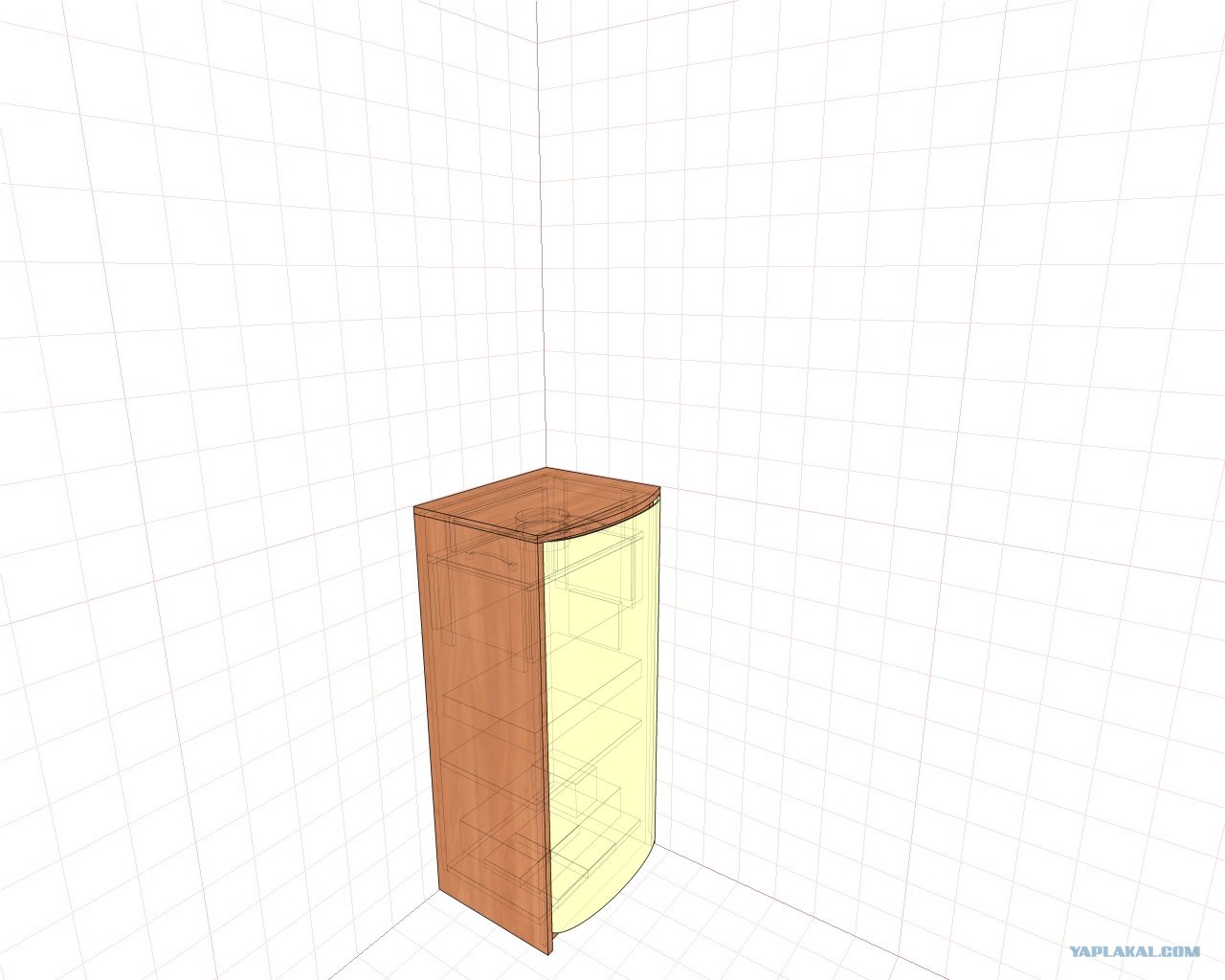

Проектируем корпус. Размеры его будут внушительные, поэтому городить его на табуретки можно только с помощью лебедки. Принято решение делать вертикальную компановку с отклоняющим зеркалом.

Проект корпуса


Рукожопим проектор своими руками

[^]
kollun
14.09.2015 - 21:29
2
Статус: Offline


Шутник

Регистрация: 16.07.14
Сообщений: 47
В собранном виде в рабочем положении

Рукожопим проектор своими руками

[^]
kollun
14.09.2015 - 21:30
2
Статус: Offline


Шутник

Регистрация: 16.07.14
Сообщений: 47
В режиме хранения, объектив задвигается внутрь и проектр превращается в загадочную тумбу

Рукожопим проектор своими руками

[^]
kollun
14.09.2015 - 21:34
5
Статус: Offline


Шутник

Регистрация: 16.07.14
Сообщений: 47
Для охлаждения решено использовать много вентиляторов максимального размера и на низких оборотах (борьба с шумом)

Ламповый блок изолировать от матричного с помощью к-стекла. Лампу к тому времени надыбал уже на 575 Вт! Это уже серьезно.

Новая лампа, гораздо меньше но мощнее, Первое время озоном воняла)) дополнительная дизенфекция

Рукожопим проектор своими руками

[^]
kollun
14.09.2015 - 21:47
4
Статус: Offline


Шутник

Регистрация: 16.07.14
Сообщений: 47
Собираем корпус

Рукожопим проектор своими руками

[^]
kollun
14.09.2015 - 21:49
4
Статус: Offline


Шутник

Регистрация: 16.07.14
Сообщений: 47

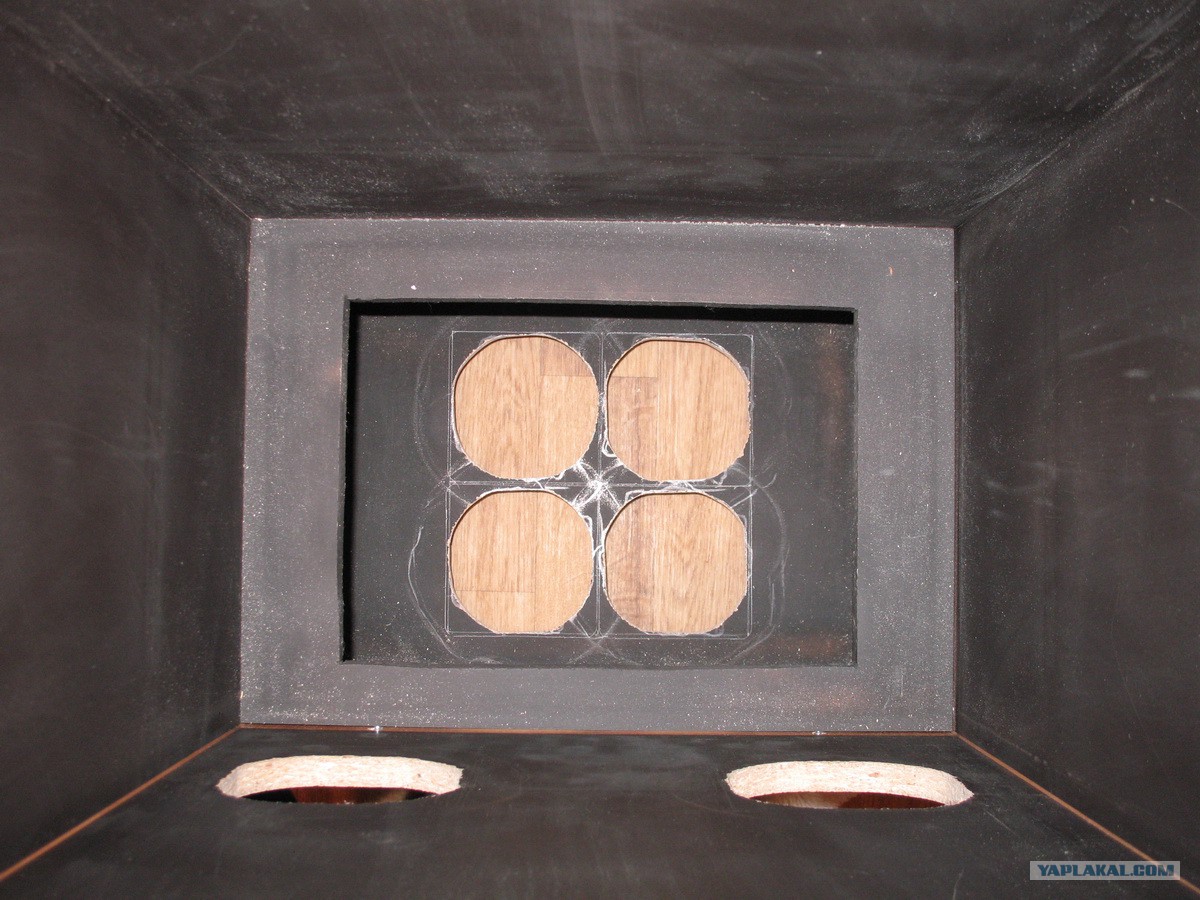

Черним все внутри. Отверстия под вертушки в днище.


Рукожопим проектор своими руками

[^]
kollun
14.09.2015 - 21:52
5
Статус: Offline


Шутник

Регистрация: 16.07.14
Сообщений: 47
Засовываем потроха


Рукожопим проектор своими руками

[^]
kollun
14.09.2015 - 21:55
5
Статус: Offline


Шутник

Регистрация: 16.07.14
Сообщений: 47
Лепим вертушки. Красные вертушки на модном магнитном подвесе супер тихие и эффективные. Вентиляция работает следующим образом в днище вертушки засасывают воздух. Нижний ряд на фронтальной стороне отводит горячий воздух из лампового отсека, верхний ряд из матричного. Подключаем через регулятор скорости вращения.

Это сообщение отредактировал kollun - 14.09.2015 - 21:56

Рукожопим проектор своими руками

[^]
Gatalskiy83
14.09.2015 - 21:57
1
Статус: Offline


шайтан-ага

Регистрация: 11.03.11
Сообщений: 384
+ ТС авансом, я спать уже полночь, дочитаю с утра.

[^]
kollun
14.09.2015 - 21:58
7
Статус: Offline


Шутник

Регистрация: 16.07.14
Сообщений: 47
Запускаем лампу. проверяем ПРА.

Рукожопим проектор своими руками

[^]
shutter
14.09.2015 - 22:03
2
Статус: Offline


Весельчак

Регистрация: 1.03.14
Сообщений: 148
Я бы не стал на ТС наезжать, он из НКВД аэрофотосъемкой увлекался

[^]
kollun
14.09.2015 - 22:03
7
Статус: Offline


Шутник

Регистрация: 16.07.14
Сообщений: 47

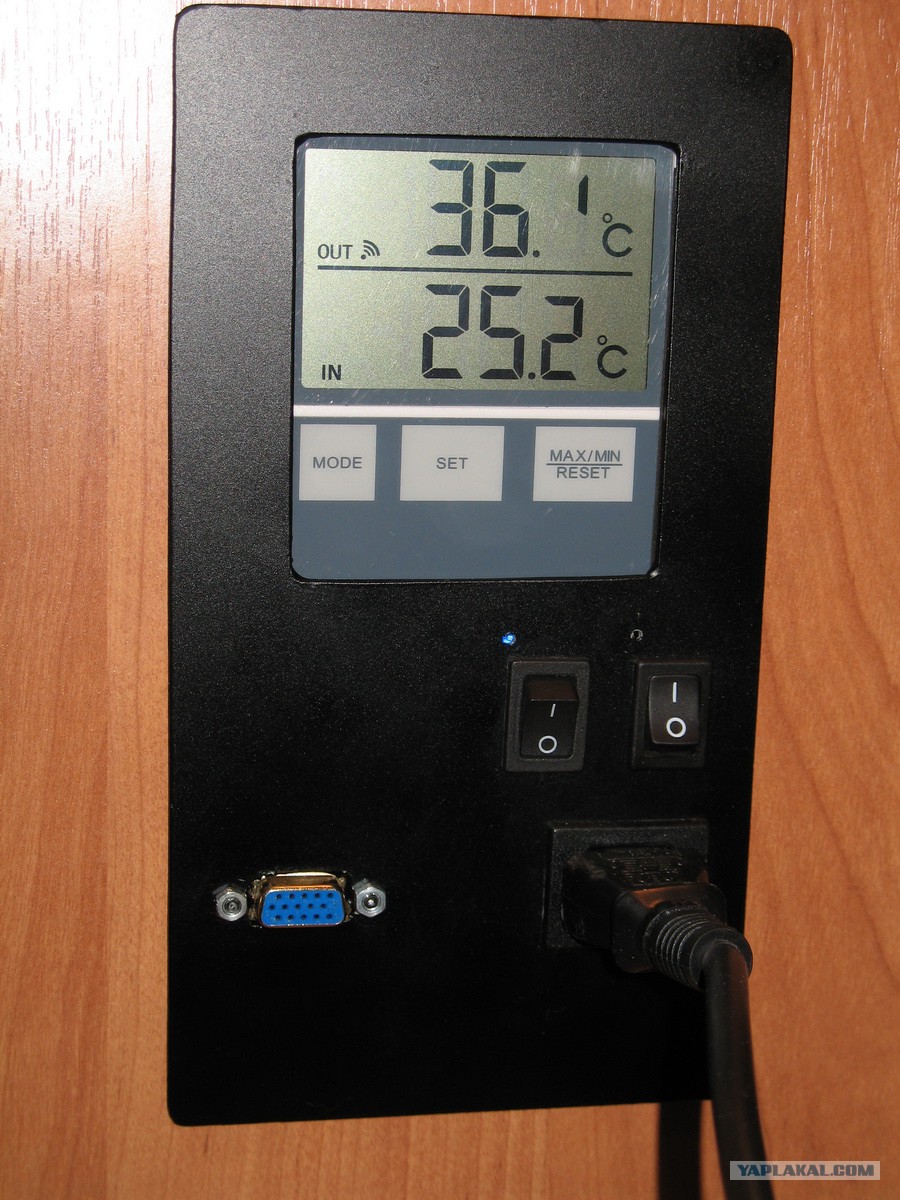

Внутри устанавливаем датчики температуры, замеряем температуру в ламповом отсеке, а также температуру матрицы, настраиваем оповещение при пороговых значениях температуры, чтобы ничего не попалить. Термометр с разъемами и кнопками монтируем на панель из стеклотекстолита обтянутой винилкой.

Рукожопим проектор своими руками

[^]
kollun
14.09.2015 - 22:06
3
Статус: Offline


Шутник

Регистрация: 16.07.14
Сообщений: 47

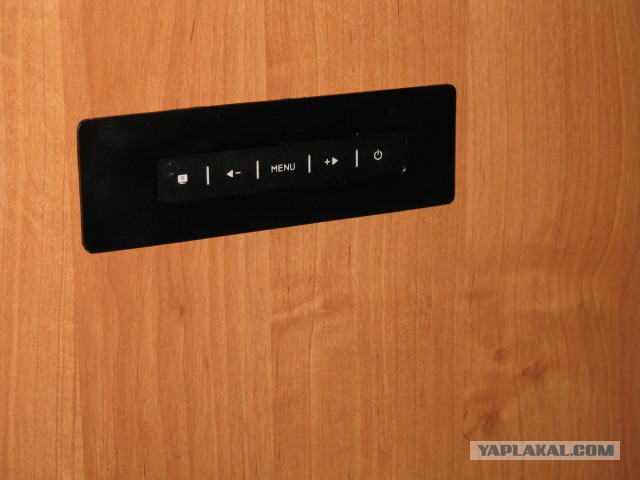

Для кнопок монитора делаю собственную панельку. Рисую в редакторе графический вид панели. Распечатываю, ламинирую креплю все не стеклотекстолит. Получилось не хуже заводской.

Рукожопим проектор своими руками

[^]
kollun
14.09.2015 - 22:08
4
Статус: Offline


Шутник

Регистрация: 16.07.14
Сообщений: 47
Внешний вид со стороны органов управления


Рукожопим проектор своими руками

[^]
kollun
14.09.2015 - 22:11
3
Статус: Offline


Шутник

Регистрация: 16.07.14
Сообщений: 47
Крепим съемную лицевую часть, которая скрывает вертушки и засветку от них. Изогнутая форма дает дополнительный объем для вертушков, + необычный вид

Рукожопим проектор своими руками

[^]
kollun
14.09.2015 - 22:16
4
Статус: Offline


Шутник

Регистрация: 16.07.14
Сообщений: 47
Проектор в рабочем режиме объектив выдвинут. Видно диагональное зеркало. Оно кстати должно быть с внешним отражающем слоем (от серванта не подойдет) Мне один хороший человек напылял алюминий на стеклянную заготовку, но это зеркало получилось очень непрочным и царапалось даже от самой мягкой тряпочки, затем нашел зеркало от проекционного телика, с ним еще лучше стало



Рукожопим проектор своими руками

[^]
kollun
14.09.2015 - 22:18
3
Статус: Offline


Шутник

Регистрация: 16.07.14
Сообщений: 47
Убранный объектив со сложенным зеркалом

Рукожопим проектор своими руками

[^]
kollun
14.09.2015 - 22:20
2
Статус: Offline


Шутник

Регистрация: 16.07.14
Сообщений: 47
Был приобретен вот такой экранчик


Рукожопим проектор своими руками

[^]
kollun
14.09.2015 - 22:27
6
Статус: Offline


Шутник

Регистрация: 16.07.14
Сообщений: 47
Результат работы

Это сообщение отредактировал kollun - 14.09.2015 - 22:39

Рукожопим проектор своими руками

[^]
kollun
14.09.2015 - 22:27
4
Статус: Offline


Шутник

Регистрация: 16.07.14
Сообщений: 47
еще

Рукожопим проектор своими руками

[^]
kollun
14.09.2015 - 22:28
4
Статус: Offline


Шутник

Регистрация: 16.07.14
Сообщений: 47
еще

Рукожопим проектор своими руками

[^]
