dlrex	19.04.2015 - 19:18 [ показать ] 2

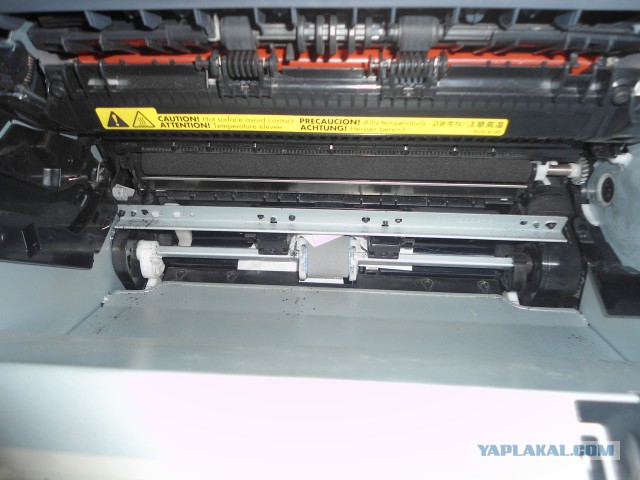

Статус: Offline Инженегр Регистрация: 24.11.13 Сообщений: 9268	25. Первую подложку я не приклеил, а просто загнул. В итоге она застряла в принтере.
	[^]

dlrex	19.04.2015 - 19:18 [ показать ] 2
Статус: Offline Инженегр Регистрация: 24.11.13 Сообщений: 9268	26. Распечаталось.
	[^]

dlrex	19.04.2015 - 19:18 [ показать ] 2
Статус: Offline Инженегр Регистрация: 24.11.13 Сообщений: 9268	27. Клеил таким клеем.
	[^]

dlrex	19.04.2015 - 19:19 [ показать ] 2

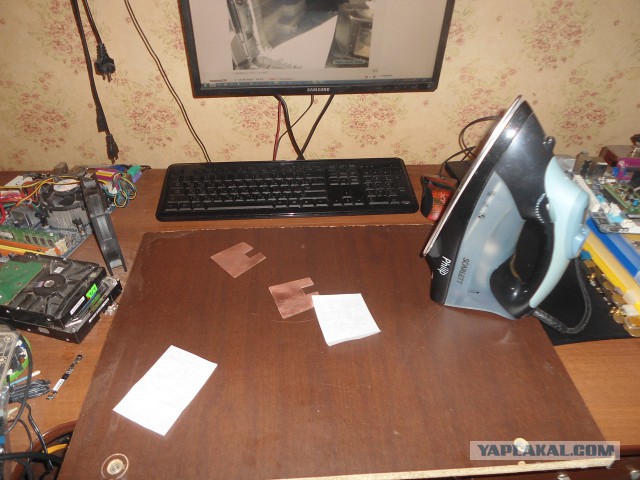

Статус: Offline Инженегр Регистрация: 24.11.13 Сообщений: 9268	28. Раскачегариваем утюг.
	[^]

dlrex	19.04.2015 - 19:19 [ показать ] 2

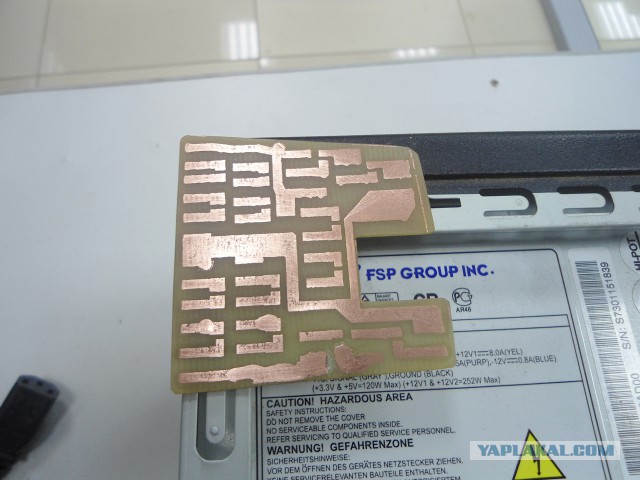

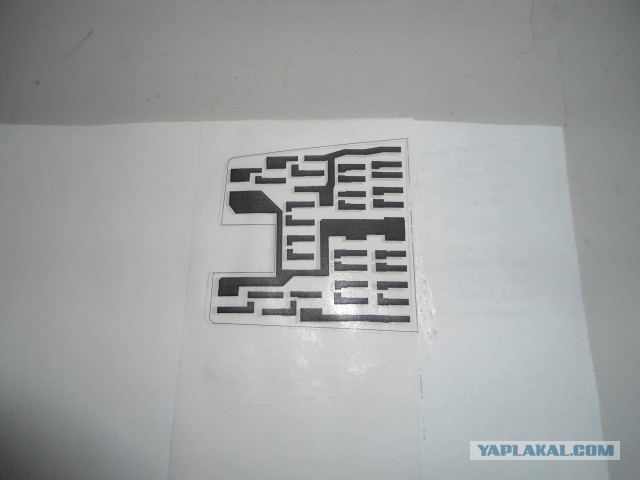

Статус: Offline Инженегр Регистрация: 24.11.13 Сообщений: 9268	29. Подготавливаем шаблон для переноса на текстолит. Кстати удобнее сначала перенести изображение, потом вытравить и вырезать плату. Но мне надо было сразу подогнать по размеру. Потому при переносе пришлось помучатся.
	[^]

dlrex	19.04.2015 - 19:20 [ показать ] 3

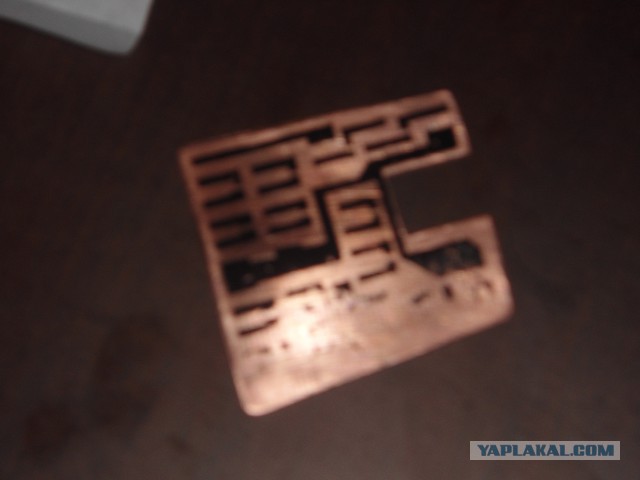

Статус: Offline Инженегр Регистрация: 24.11.13 Сообщений: 9268	30. Тут запорол перенос. Слишком рано сдернул бумагу. К сожалению удачный перенос неудачно сфоткался А я не проверил.
	[^]

dlrex	19.04.2015 - 19:21 [ показать ] 2

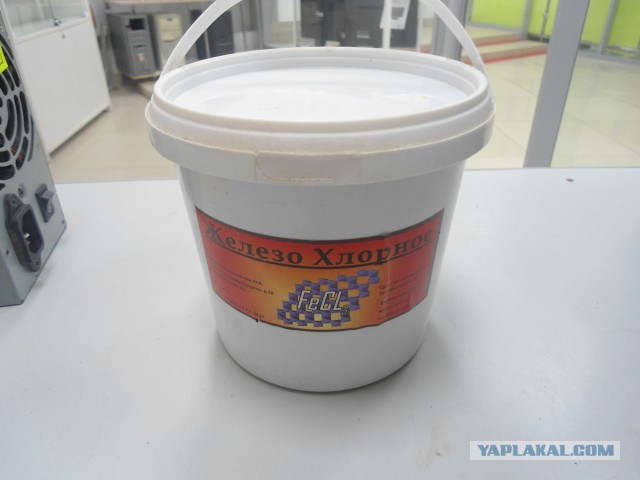

Статус: Offline Инженегр Регистрация: 24.11.13 Сообщений: 9268	31. Хлорное железо. Ещё ни разу не вскрывал!
	[^]

dlrex	19.04.2015 - 19:21 [ показать ] 3
Статус: Offline Инженегр Регистрация: 24.11.13 Сообщений: 9268	32. Тёмно-зелёное ещё. Но через пару минут наберёт влагу из воздуха и будет ржавого цвета. Воняет тухлыми яйцами, но это нормально
	[^]

dlrex	19.04.2015 - 19:22 [ показать ] 2
Статус: Offline Инженегр Регистрация: 24.11.13 Сообщений: 9268	33. В такое количество воды столовую ложку хлорного железа. И процесс пошёл!
	[^]

dlrex	19.04.2015 - 19:22 [ показать ] 1
Статус: Offline Инженегр Регистрация: 24.11.13 Сообщений: 9268	34. Ускоряем реакцию с помощью фена.
	[^]

dlrex	19.04.2015 - 19:22 [ показать ] 2
Статус: Offline Инженегр Регистрация: 24.11.13 Сообщений: 9268	35. Уже кое-что получается!
	[^]

dlrex	19.04.2015 - 19:23 [ показать ] 2
Статус: Offline Инженегр Регистрация: 24.11.13 Сообщений: 9268	36. Почти готово! Помешивая раствор - ускоряем реакцию!
	[^]

dlrex	19.04.2015 - 19:23 [ показать ] 5
Статус: Offline Инженегр Регистрация: 24.11.13 Сообщений: 9268	37. Готово! Там где медь видна - там суперклеем ранее промазывал. Там отвалились кучки тонера. Рисовал тем, что было под рукой
	[^]

dlrex	19.04.2015 - 19:24 [ показать ] 3

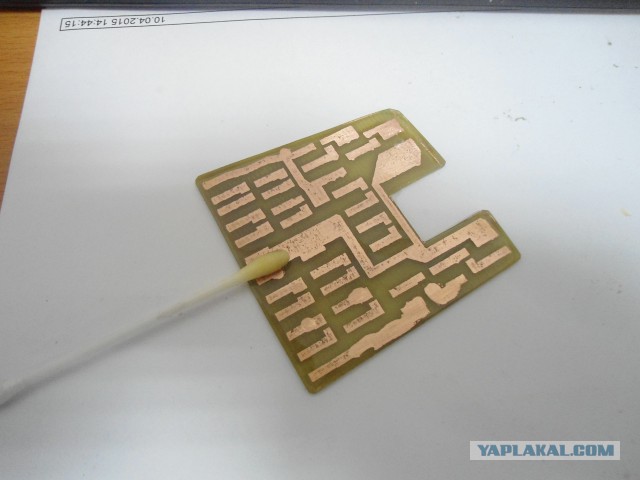

Статус: Offline Инженегр Регистрация: 24.11.13 Сообщений: 9268	38. Убрал клей и тонер.
	[^]

dlrex	19.04.2015 - 19:24 [ показать ] 6

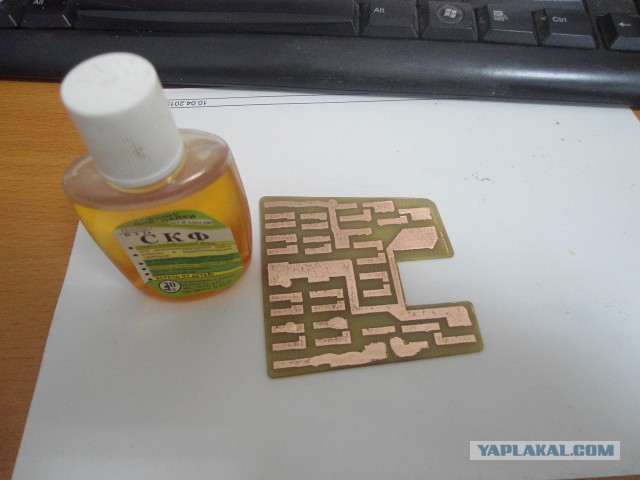

Статус: Offline Инженегр Регистрация: 24.11.13 Сообщений: 9268	39. Берём флюс. Этот написано Спиртово-Канифольный, но почему-то воняет рыбой, а не спиртом
	[^]

dlrex	19.04.2015 - 19:25 [ показать ] 2
Статус: Offline Инженегр Регистрация: 24.11.13 Сообщений: 9268	40. Покрыл всю плату флюсом.
	[^]

dlrex	19.04.2015 - 19:25 [ показать ] 1
Статус: Offline Инженегр Регистрация: 24.11.13 Сообщений: 9268	41. Берём сплав Розе.
	[^]

dlrex	19.04.2015 - 19:26 [ показать ] 2
Статус: Offline Инженегр Регистрация: 24.11.13 Сообщений: 9268	42. На паяльник поставил широкое жало. А так паяльник может быть любой. У меня просто паяльная станция, но подойдет и обычный.
	[^]

dlrex	19.04.2015 - 19:26 [ показать ] 3
Статус: Offline Инженегр Регистрация: 24.11.13 Сообщений: 9268	43. Ставим 200 градусов по Цельсию (это в 2 раза больше температуры плавления сплава, но нам ещё и плату надо нагреть!) и лудим. Старайтесь размазать припой тонким слоем, но равномерно!
	[^]

dlrex	19.04.2015 - 19:27 [ показать ] 3
Статус: Offline Инженегр Регистрация: 24.11.13 Сообщений: 9268	44. Готово!
	[^]

dlrex	19.04.2015 - 19:27 [ показать ] 1

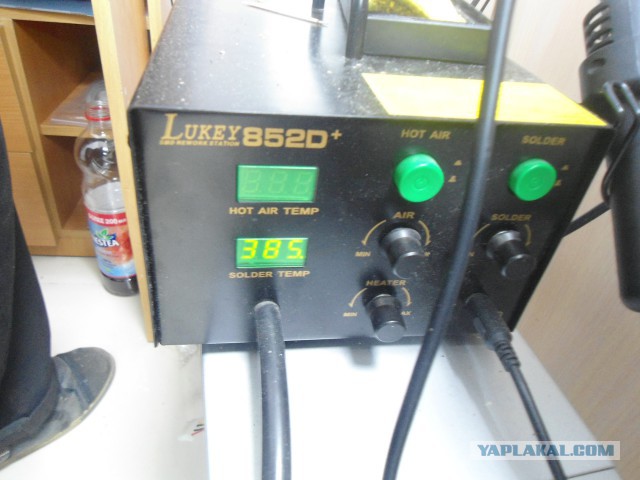

Статус: Offline Инженегр Регистрация: 24.11.13 Сообщений: 9268	45. Теперь 385 поставил и начинаем паять. Температура немного завышена, но нормально. И припой и плата быстро греются. А перегревать детали давно не получалось
	[^]

dlrex	19.04.2015 - 19:28 [ показать ] 68
Статус: Offline Инженегр Регистрация: 24.11.13 Сообщений: 9268	46. Детали рядом, припой тоже, плата на месте. Тут главное анод с катодом не перепутать. У этих светиков катод помечен ключом (уголок скошен). Кстати! Анод - плюс, катод - минус. Хотите быстро запомнить? Нет ничего проще - в нужных словах одинаковое кол-во букв!
	[^]

dlrex	19.04.2015 - 19:29 [ показать ] 2

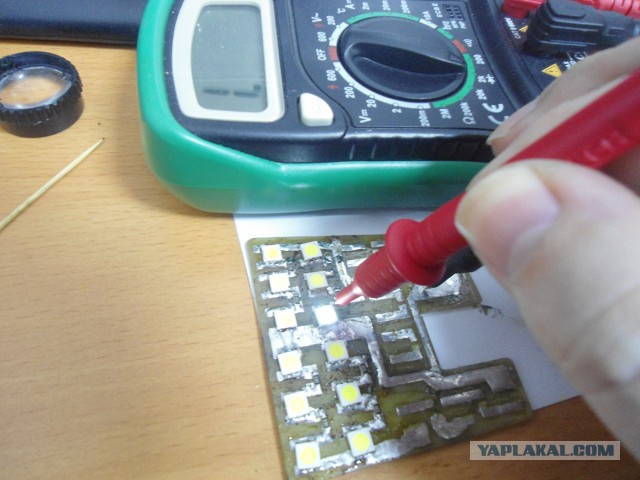

Статус: Offline Инженегр Регистрация: 24.11.13 Сообщений: 9268	47. Периодически проверяем правильность монтажа. Светик горит - значит исправен и припаян правильно!
	[^]

dlrex	19.04.2015 - 19:29 [ показать ] 2

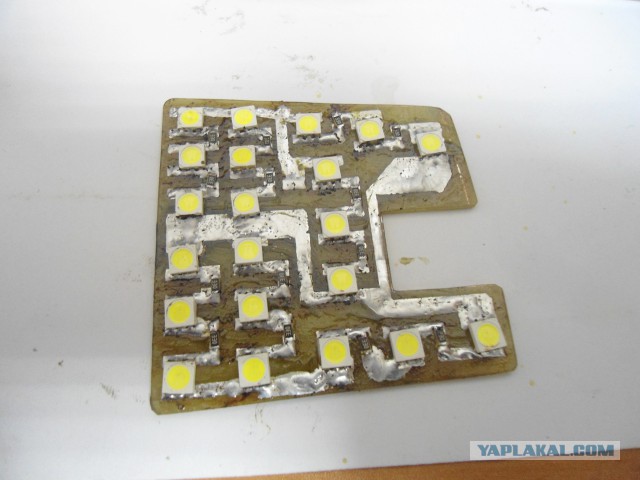

Статус: Offline Инженегр Регистрация: 24.11.13 Сообщений: 9268	48. Готово! Вторую плату паяем аналогично, но она зеркальная будет.
	[^]

dlrex	19.04.2015 - 19:30 [ показать ] 2
Статус: Offline Инженегр Регистрация: 24.11.13 Сообщений: 9268	49. Проверяем как работает. Ярко блин! Но без силикона нет рассеивания. Ну и ладно.
	[^]
