~~nasper88~~	24.03.2015 - 16:02 [ показать ] 7

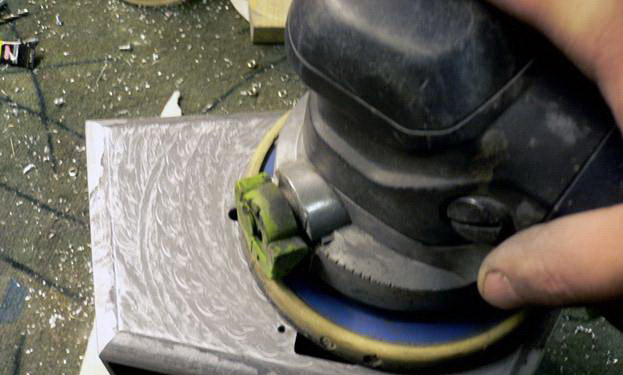

Статус: Offline Шутник Регистрация: 30.06.12 Сообщений: 78	26. И окончательно шлифую мелкой наждачной бумагой с керосином.
	[^]

~~nasper88~~	24.03.2015 - 16:02 [ показать ] 6
Статус: Offline Шутник Регистрация: 30.06.12 Сообщений: 78	27. Когда образовалась матовая однородная поверхность можно остановиться.
	[^]

~~nasper88~~	24.03.2015 - 16:03 [ показать ] 3
Статус: Offline Шутник Регистрация: 30.06.12 Сообщений: 78	28. Остаётся только полировка и пробная сборка. Вот так это теперь выглядит. Корпус имеет размеры: высота – 320 миллиметров, ширина – 260 миллиметров и глубина – 130 миллиметров. Если прибавить пару сантиметров, то запросто можно было собрать полноценный компьютер на базе платы mini-ITX. Но, у нас не было такой задачи, поэтому продолжаем...
	[^]

~~nasper88~~	24.03.2015 - 16:03 [ показать ] 3

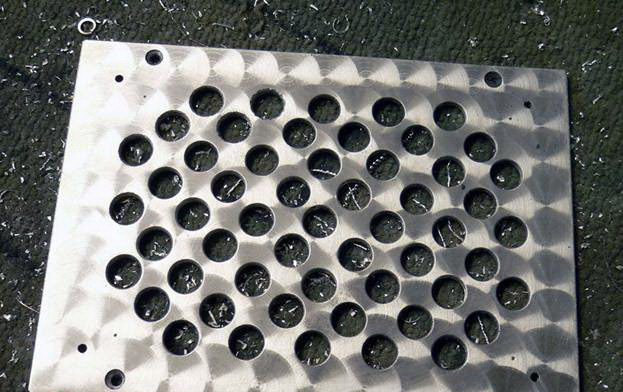

Статус: Offline Шутник Регистрация: 30.06.12 Сообщений: 78	29. За процессом создания всех деталей совсем позабыл про нижнюю крышку корпуса, её я сделал сетчатую.
	[^]

m1kluxa

24.03.2015 - 16:04

-3

Статус: Offline

Кот плюсомет

Регистрация: 27.08.08
Сообщений: 159

Очень давно было http://www.casemods.ru/section10/item591/
Раздел: Моддинг | Дата публикации: 19 июня 2009г.
На ЯПе тоже было но через поиск не нашел.

МЕХАНИЗМ

Подозрение на: флуд
Статья #2 дезинформационного кодекса
Выполненное действие: пользователь предупрежден
Погрешность принятого решения: 10%

Это сообщение отредактировал system - 25.03.2015 - 12:48

[^]

~~nasper88~~	24.03.2015 - 16:04 [ показать ] 3
Статус: Offline Шутник Регистрация: 30.06.12 Сообщений: 78	30. И ещё вспомнил про опорные ножки. Они имеют вставку из капролона.
	[^]

~~nasper88~~	24.03.2015 - 16:04 [ показать ] 2
Статус: Offline Шутник Регистрация: 30.06.12 Сообщений: 78	31. Теперь пришло время для монтажа плат усилителя. Микросхема крепится к «головке цилиндра» через изолирующую прокладку, дополнительной опорой для платы служат выходные разъёмы. Плата конденсаторов фильтра располагается на стойке.
	[^]

~~nasper88~~	24.03.2015 - 16:05 [ показать ] 2

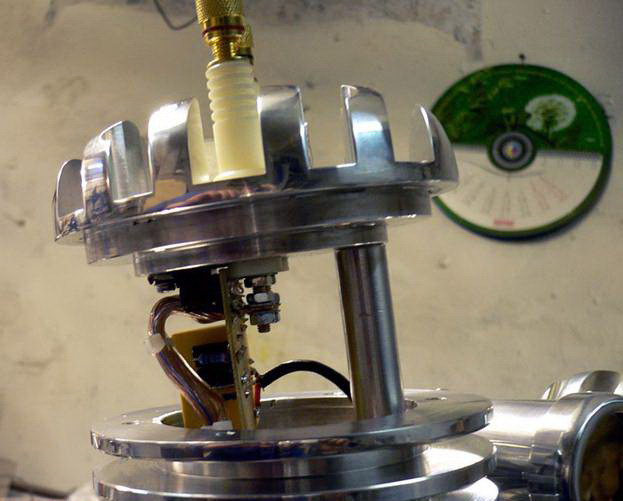

Статус: Offline Шутник Регистрация: 30.06.12 Сообщений: 78	32. Вся конструкция просто вдвигается в «цилиндр». Добавлено в 16:05 33. На этом снимке видно опору платы на выходные разъёмы.
	[^]

~~nasper88~~	24.03.2015 - 16:05 [ показать ] 2
Статус: Offline Шутник Регистрация: 30.06.12 Сообщений: 78	33.
	[^]

~~nasper88~~	24.03.2015 - 16:05 [ показать ] 2
Статус: Offline Шутник Регистрация: 30.06.12 Сообщений: 78	34. А теперь приступаю к распайке элементов на передней панели. Не долго думая я купил два готовых индикатора и применил их в устройстве. Было настолько лень делать платы :)
	[^]

~~nasper88~~	24.03.2015 - 16:06 [ показать ] 2

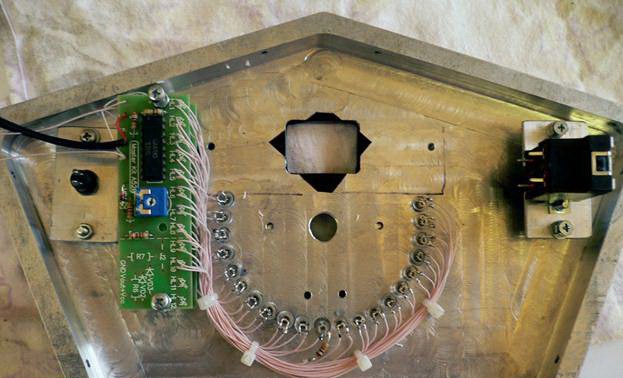

Статус: Offline Шутник Регистрация: 30.06.12 Сообщений: 78	35. А вот это плата коммутации и индикатор
	[^]

~~nasper88~~	24.03.2015 - 16:06 [ показать ] 6
Статус: Offline Шутник Регистрация: 30.06.12 Сообщений: 78	36. Ну и наконец финальные снимки. На работу ушло почти две недели времени и около 25 кг алюминиевых заготовок, почти восемьдесят процентов металла ушло в стружку. Результатом я очень доволен, эта забавная штуковина великолепно смотрится на столе и будет радовать меня и моих друзей долгие годы. Надеюсь и Вам понравится :)
	[^]

~~nasper88~~	24.03.2015 - 16:06 [ показать ] 2
Статус: Offline Шутник Регистрация: 30.06.12 Сообщений: 78	37.
	[^]

~~nasper88~~	24.03.2015 - 16:07 [ показать ] 2
Статус: Offline Шутник Регистрация: 30.06.12 Сообщений: 78	38.
	[^]

~~nasper88~~	24.03.2015 - 16:07 [ показать ] 3
Статус: Offline Шутник Регистрация: 30.06.12 Сообщений: 78	39.
	[^]

~~nasper88~~	24.03.2015 - 16:07 [ показать ] 3
Статус: Offline Шутник Регистрация: 30.06.12 Сообщений: 78	40.
	[^]

~~nasper88~~	24.03.2015 - 16:08 [ показать ] 3
Статус: Offline Шутник Регистрация: 30.06.12 Сообщений: 78	41. ВСЁ!
	[^]

MadGuest	24.03.2015 - 16:10 [ показать ] 8
Статус: Offline Весельчак Регистрация: 17.03.09 Сообщений: 128	Увидел первую фоту и слова "усилитель", "стерео".... О, думаю, ламповый ))) И тут херакс, TDAXXXX. Но все равно интересно.
	[^]

fedos	24.03.2015 - 16:10 [ показать ] 3
Статус: Offline Шутник Регистрация: 5.04.11 Сообщений: 0	Работа проделана конечно огромная ! Ну и ТС за то, что нашел этот материал зеленки
	[^]

PBSupra	24.03.2015 - 16:10 [ показать ] 25
Статус: Offline Ярила Регистрация: 2.04.14 Сообщений: 1239	абалдеть!!! Теплый дюралюминиевый звук!!!
	[^]

Пляж	24.03.2015 - 16:11 [ показать ] 12
Статус: Offline Весь в говне Регистрация: 16.05.10 Сообщений: 370	От Урала надо было горшки брать,они реально качают!
	[^]

Бендерлог	24.03.2015 - 16:11 [ показать ] 0
Статус: Offline Шутник Регистрация: 4.12.12 Сообщений: 12	это охуенно! делай на заказ - буду первым
	[^]

Vodkinson	24.03.2015 - 16:12 [ показать ] 0
Статус: Offline Приколист Регистрация: 10.03.13 Сообщений: 232	Невероятно крутой и супер-стильный усилок!!!
	[^]

Atiss48	24.03.2015 - 16:14 [ показать ] 7
Статус: Offline Весельчак Регистрация: 5.09.12 Сообщений: 137	Такой перфоманс и в итоге усилитель на TDA`шке?! КОЩУНСТВО!!! Это сообщение отредактировал Atiss48 - 24.03.2015 - 16:16
	[^]

зудука

24.03.2015 - 16:20

Статус: Offline

Ярила

Регистрация: 7.06.11
Сообщений: 12161

Цитата

28. Остаётся только полировка и пробная сборка. Вот так это теперь выглядит. Корпус имеет размеры: высота – 320 миллиметров, ширина – 260 миллиметров и глубина – 130 миллиметров. Если прибавить пару сантиметров, то запросто можно было собрать полноценный компьютер на базе платы mini-ITX. Но, у нас не было такой задачи, поэтому продолжаем...

Вкрячить в выпотрошеный мотоциклетный двухтактник. Там алюминий, полируется хорошо.
Правда это больше в стимпанк или механостайл.

[^]
