Зачеткин
17.03.2015 - 22:29
4
Статус: Offline


Весельчак

Регистрация: 2.09.14
Сообщений: 134

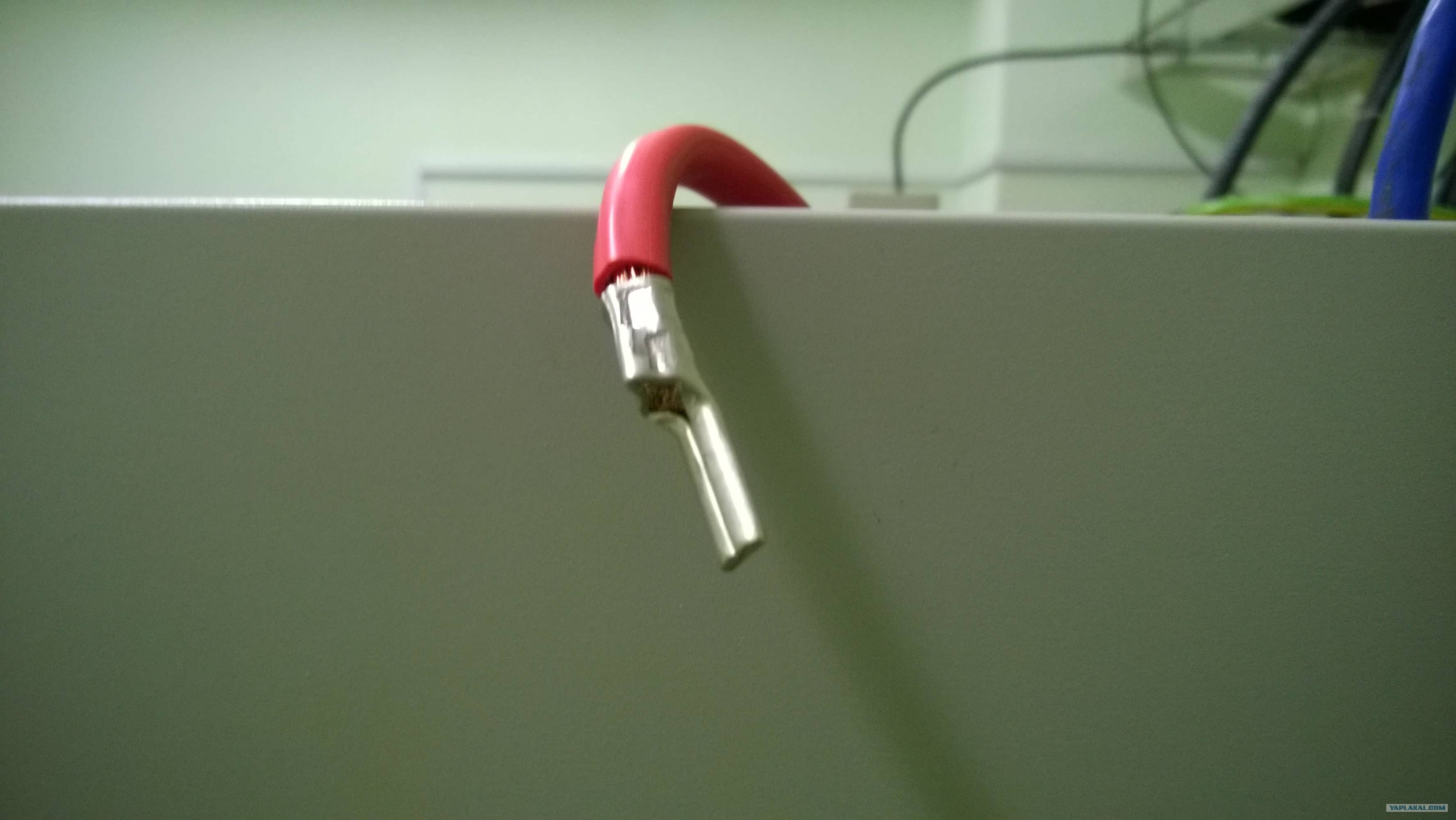

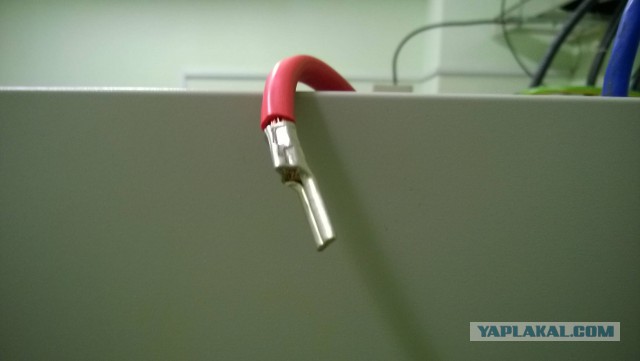

Провода ПВ3 - 2x25, обязательно с наконечником

Монтируем сотовую связь

[^]
Зачеткин
17.03.2015 - 22:30
4
Статус: Offline


Весельчак

Регистрация: 2.09.14
Сообщений: 134

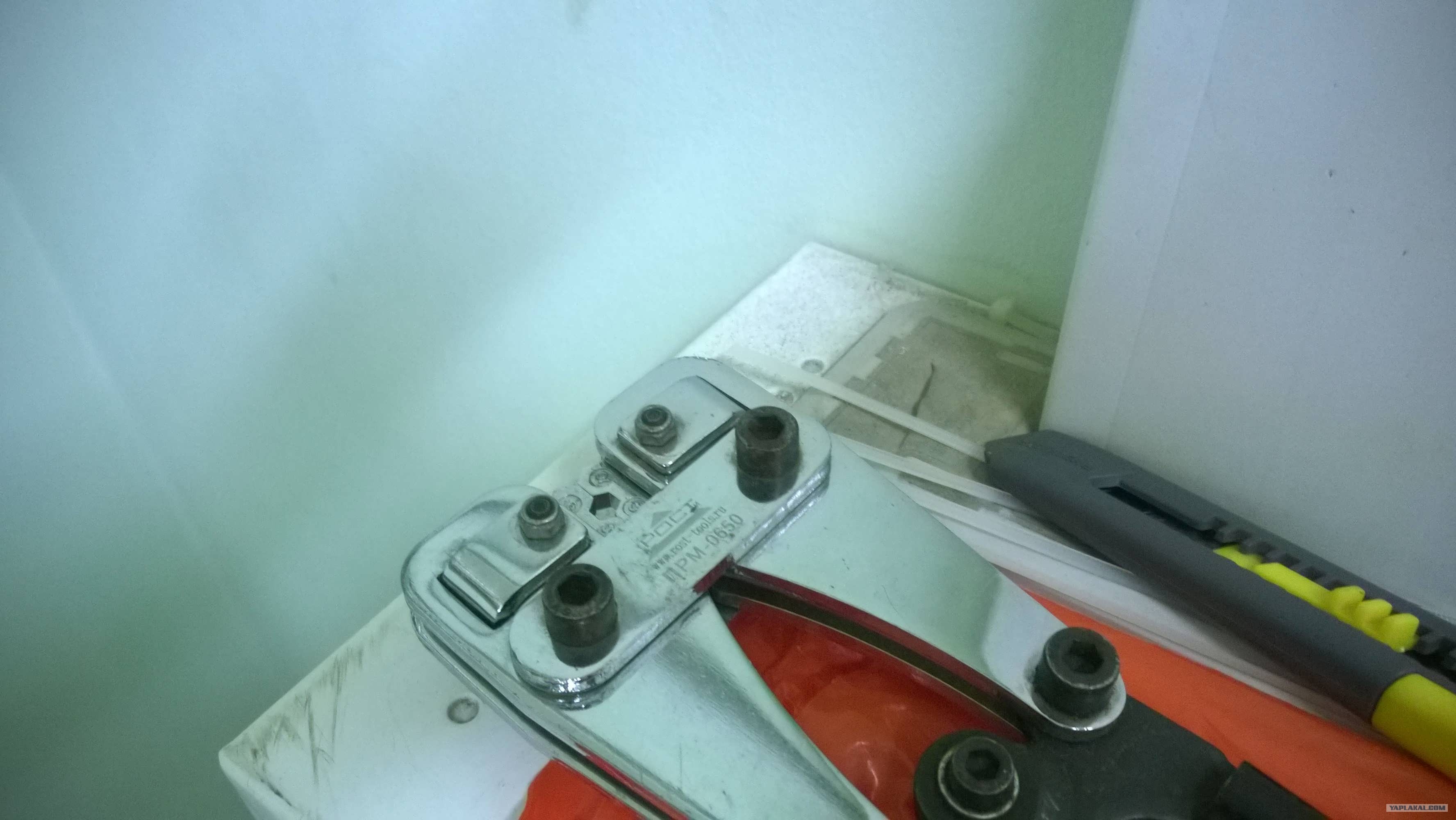

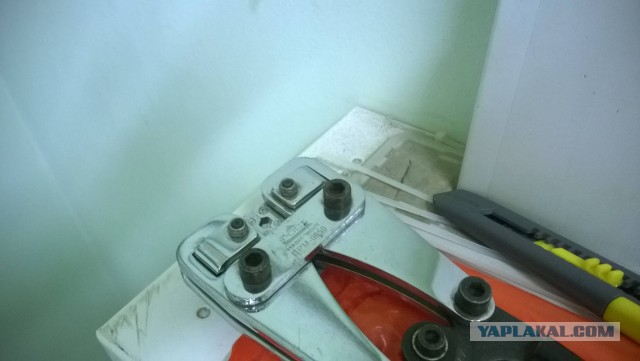

Наконечник ОБЯЗАТЕЛЬНО надо обжать специнструментом(есть ленивые монтажники, которые делают это молотком) вот таким например

Монтируем сотовую связь

[^]
Зачеткин
17.03.2015 - 22:35
3
Статус: Offline


Весельчак

Регистрация: 2.09.14
Сообщений: 134
Автоматы установлены наконечники обжаты, затаив дыхание включаем автомат...
И все работает(ну как минимум не выбило).

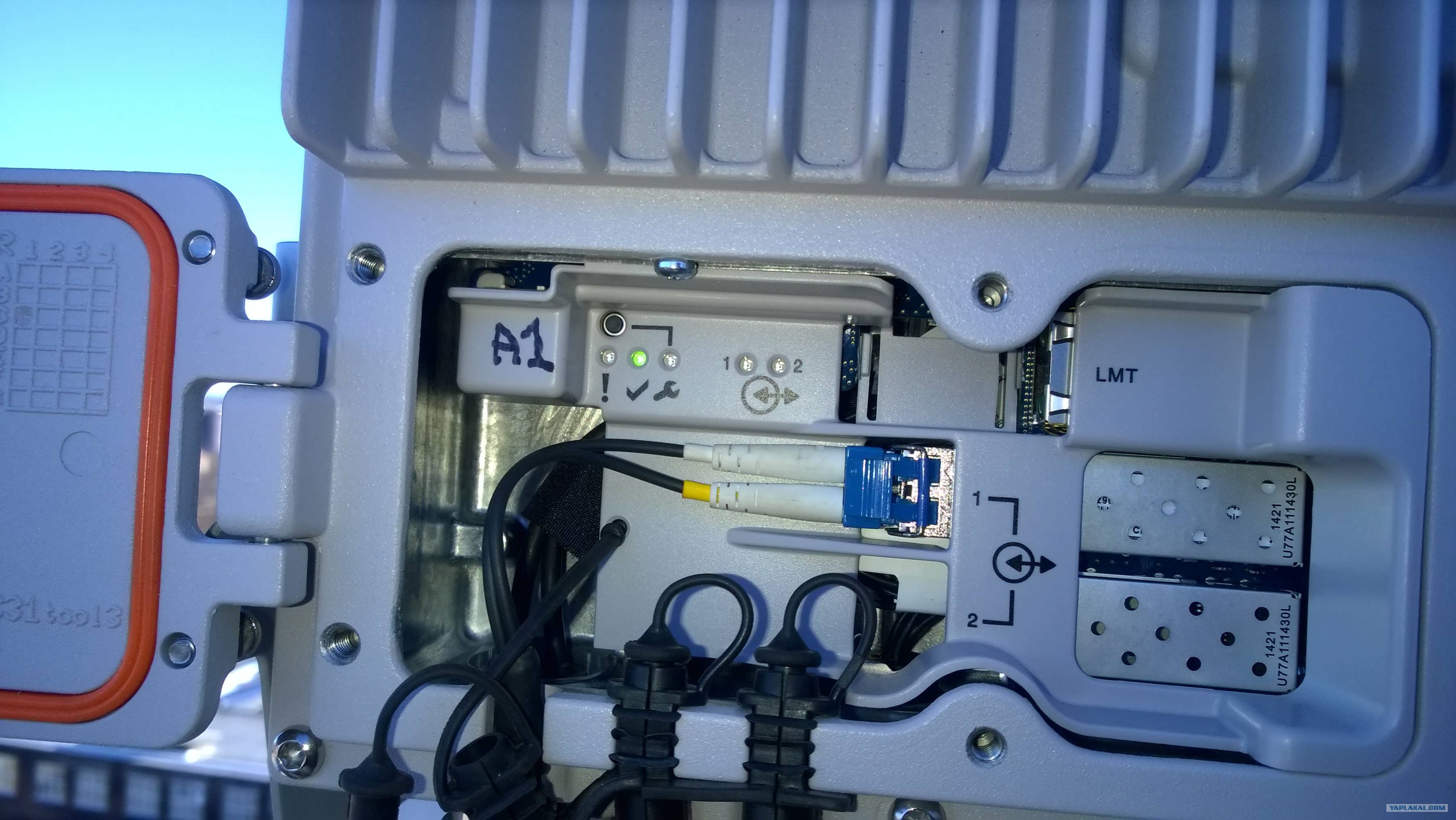

Лезем проверять на мачту лампочки на радиоблоках

У нас все было подключено правильно по всем секторам, поэтому выложу только одну фотографию со светящимся светодиодом(он правда мигает, но для фото отчета обязательно что бы было видно светящийся диод).

upd. Совсем забыл рассказать что здесь на фото...
Восклицательный знак - красный диод - авария(что-то с блоком)
Галочка - мигает(режим ожидания от мэйнюнита), постоянно светится в эфире
Гаечный ключ - синий, введен в Local mode... режим прошивки или исправлений ошибок(как удаленно, так и локально)

1-2 - Разъемы под SFP модуль, в который вставляем оптику

Это сообщение отредактировал Зачеткин - 17.03.2015 - 22:40

Монтируем сотовую связь

[^]
Зачеткин
17.03.2015 - 22:50
3
Статус: Offline


Весельчак

Регистрация: 2.09.14
Сообщений: 134

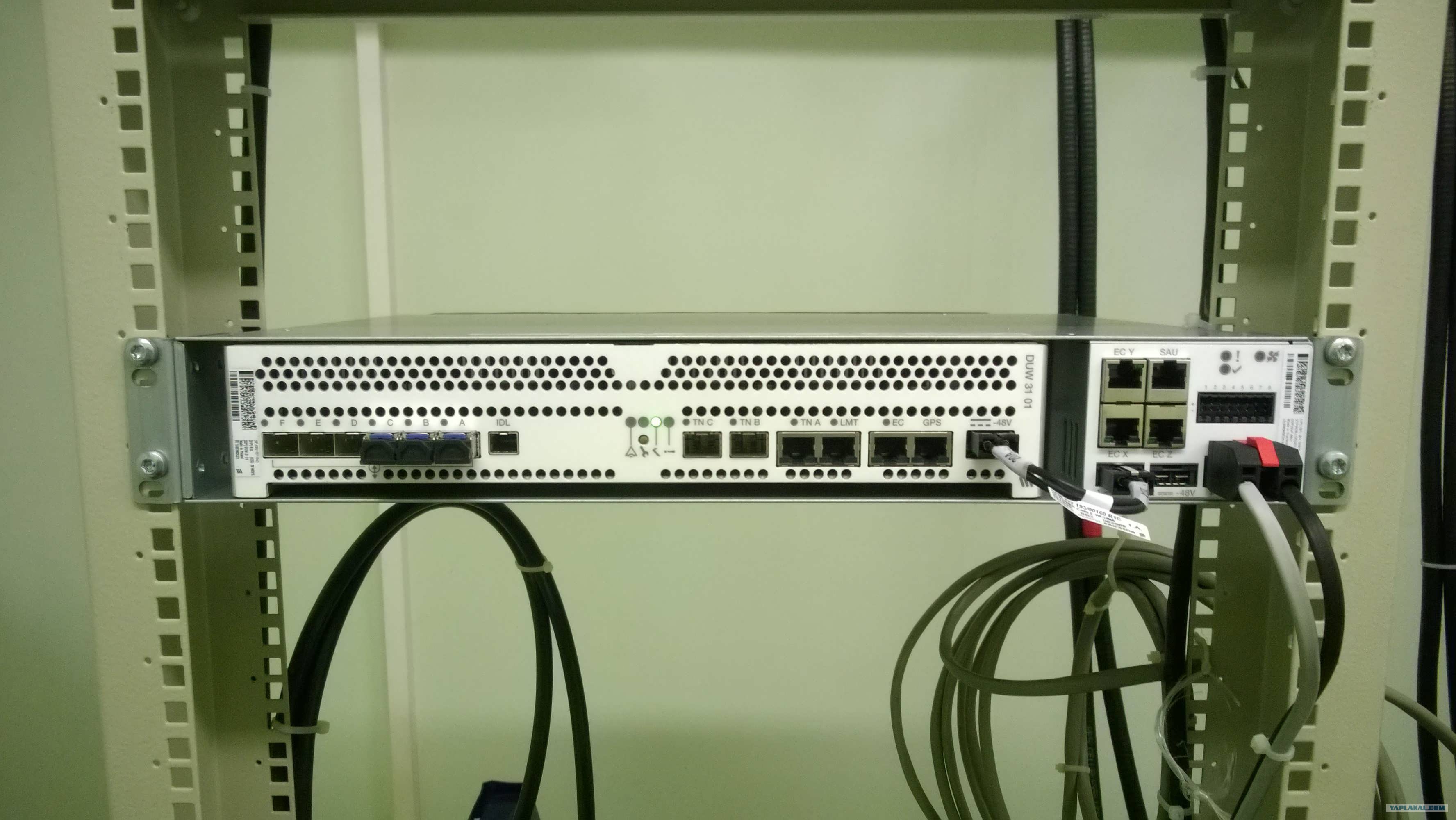

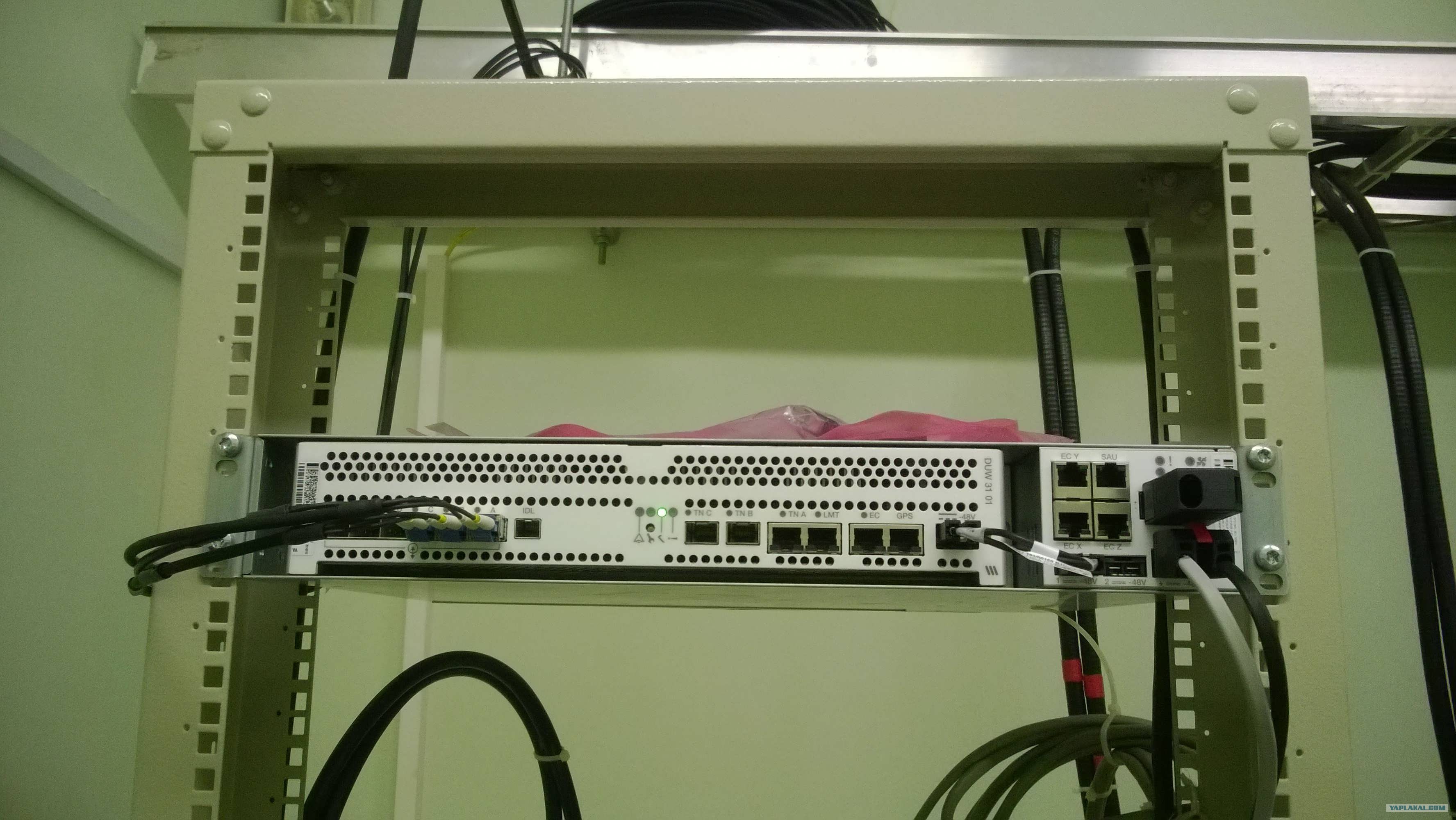

Возвращаемся в аппаратную и устанавливаем MainUnit в 19" стойку.

На фото самый большой блок - DUW 31 01 - это блок для стандарта 3G.
Так же есть блоки DUS и DUG для LTE и 2G соответственно.

Фото с DUSом выложу следующим для примера(с другой станции, другого оператора)

Монтируем сотовую связь

[^]
Зачеткин
17.03.2015 - 22:58
3
Статус: Offline


Весельчак

Регистрация: 2.09.14
Сообщений: 134

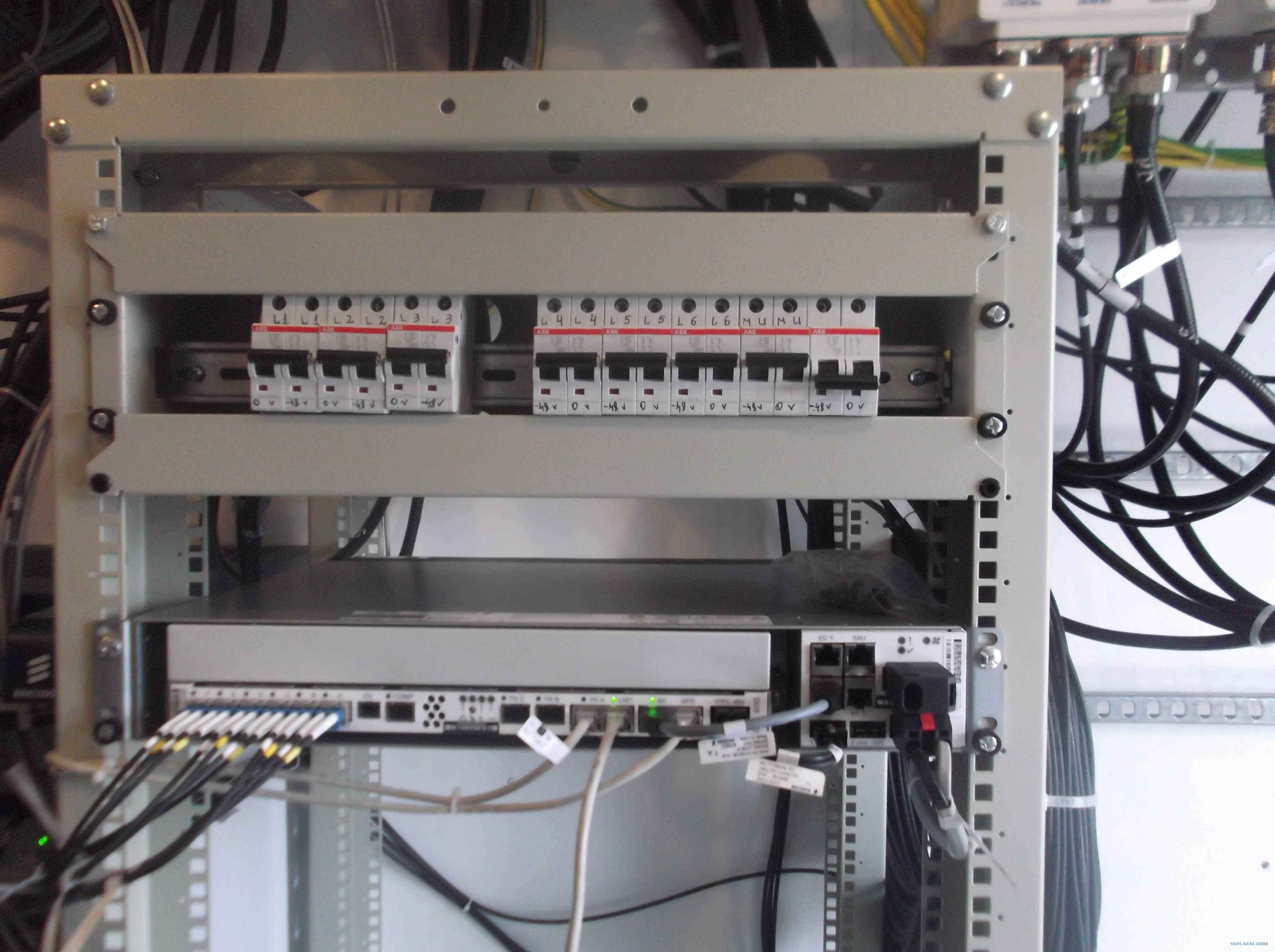

Так выглядит MU c DUSом...
Сверху динрейка с автоматами, посекторное питание RRU(у других опсосов все по другому могу рассказать отдельно если будет интересно)

Монтируем сотовую связь

[^]
Зачеткин
17.03.2015 - 23:01
7
Статус: Offline


Весельчак

Регистрация: 2.09.14
Сообщений: 134
Ну и в общем все, подключаем оптику лампочки светятся. Все счастливы.
Правда там будет потом еще транспорт, аварии и прочее. Но это уже скорее всего без нас.

Добавлено в 23:01
Спасибо, что не поломали, у меня все

Монтируем сотовую связь

[^]
35house
17.03.2015 - 23:04
9
Статус: Offline


Шутник

Регистрация: 3.04.12
Сообщений: 40
Теле2 в Москве строите ?

[^]
зудука
17.03.2015 - 23:09
1
Статус: Offline


Ярила

Регистрация: 7.06.11
Сообщений: 12004
Там антенн видно ещё много.
Как быть с СВЧ излучением?
Кто то уровень проверяет? Или тупо все отключается на время монтажа?

[^]
Артишок
17.03.2015 - 23:11
5
Статус: Offline


Весельчак

Регистрация: 19.11.12
Сообщений: 187
Цитата
Теле2 в Москве строите ?


Судя по всему да )) У меня знакомый вроде им поставлял "железки"

Коллегам связистам пламенный привед rulez.gif

[^]
Fahrenheit40
17.03.2015 - 23:11
12
Статус: Offline


The Day Is My Enemy

Регистрация: 24.01.14
Сообщений: 682
Ох, ТС.
короче фотографии можно было бы и ужать, тогда бы грузились нормально.

по теме:
- фотоотчет подробный, выдрессировали вас )))))
- гидроизоляция не сделана
- фотографии прокладки трассы нет
- номера оборудования сфотографировал? кто ВСО сделает?


Теле2 конечно ваще ребята на РРЛ в Москве 3g запускают.

[^]
UnckleVova
17.03.2015 - 23:12
27
Статус: Offline


Шутник

Регистрация: 15.01.15
Сообщений: 48
Здравствуйте, коллега! А разъемы кто герметизировать будет? Аварийщик вроде меня? После замены затекших джамперов? Где бирки на оптике? И почему вне аппаратной используете белые стяжки? За пост все равно-зелень, а шпал Вам в ведомость недостатков приемщики и так накидают...

Добавлено в 23:13
Fahrenheit40, опередил...

[^]
Fahrenheit40
17.03.2015 - 23:14
-1
Статус: Offline


The Day Is My Enemy

Регистрация: 24.01.14
Сообщений: 682
Цитата (UnckleVova @ 17.03.2015 - 23:12)
И почему вне аппаратной используете белые стяжки?

Добавлено в 23:13
Fahrenheit40, опередил...

И вам не хворать, я про белые стяжки фотографии трассы хотел увидеть, на выложенных не заметил :)

[^]
Makeska
17.03.2015 - 23:15
0
Статус: Offline


Юморист

Регистрация: 8.12.13
Сообщений: 576
Цитата (35house @ 17.03.2015 - 23:04)
Теле2 в Москве строите ?

Теле2 в Москве уже год как. Оборудование нормальное, только народ на симки жалуется. Я хз, у меня МТС и мне похеру веники)))

[^]
ihot
17.03.2015 - 23:16
3
Статус: Offline


Приколист

Регистрация: 4.01.14
Сообщений: 338
Ну вот, наставили двоек! У самих небось на сайтах срачь.

Связь привет!)

Добавлено в 23:17
Любопытно потребление ... зачем пв3 такого сечения?

Это сообщение отредактировал ihot - 17.03.2015 - 23:16

[^]
R0mari0
17.03.2015 - 23:18
5
Статус: Offline


Ярила

Регистрация: 14.09.13
Сообщений: 1823
Спасибо ТС за отчет. Ты всем нам очень здорово сейчас помог...



[^]
ti131518
17.03.2015 - 23:18
1
Статус: Offline


Шутник

Регистрация: 1.01.14
Сообщений: 29
Рядом с дачей поставили аналогичную вышку, мне начинать беспокоиться?

[^]
vuktylskiy
17.03.2015 - 23:19
2
Статус: Offline


Приколист

Регистрация: 10.04.14
Сообщений: 340
Поясните про белые стяжки и аппаратную?

[^]
Napsterig
17.03.2015 - 23:20
2
Статус: Offline


Шутник

Регистрация: 3.12.08
Сообщений: 2
Цитата (Fahrenheit40 @ 17.03.2015 - 23:11)
Теле2 конечно ваще ребята на РРЛ в Москве 3g запускают.

В основном всегда запускают сначала по РРЛ, оптику уже потом подводят.
Современные РРЛ спокойно дают канал 150-180Мбит и более. Одна трехсекторная БС Ericsson 6601 на двух несущих в ЧНН прокачивает через себя максимум 50Мбит/сек, так что РРЛ вполне достаточно.

[^]
gonzaVII
17.03.2015 - 23:22
2
Статус: Offline


Весельчак

Регистрация: 4.08.13
Сообщений: 171
отсыплю зелени за старание

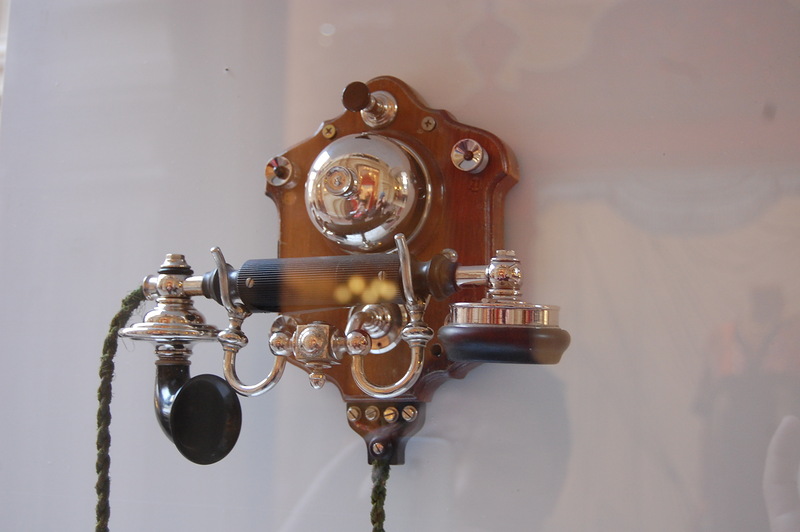

хотя я по старинке таким аппаратом пользуюсь

Это сообщение отредактировал gonzaVII - 17.03.2015 - 23:28

Монтируем сотовую связь

[^]
UnckleVova
17.03.2015 - 23:22
7
Статус: Offline


Шутник

Регистрация: 15.01.15
Сообщений: 48
Цитата (vuktylskiy @ 17.03.2015 - 23:19)
Поясните про белые стяжки и аппаратную?

У любого оператора есть так называемые ОТТ(Общие Технические Требования) к строительству БС. Белые стяжки считаются не морозостойкими, поэтому используются только в аппаратной.

[^]
512SF
17.03.2015 - 23:23
0
Статус: Offline


Ярила

Регистрация: 23.07.09
Сообщений: 1063
А проблем по мужской части здоровья потом нет?) а то баек много про эти штуки ходит)

[^]
ihot
17.03.2015 - 23:23
0
Статус: Offline


Приколист

Регистрация: 4.01.14
Сообщений: 338
Цитата (ti131518 @ 17.03.2015 - 23:18)
Рядом с дачей поставили аналогичную вышку, мне начинать беспокоиться?

Забудь, на расстоянии больше 20м не актуально.

[^]
СвКоннектий
17.03.2015 - 23:24
0
Статус: Offline


Весельчак

Регистрация: 17.02.13
Сообщений: 123
А потом я мерял удаленно КСВ/VSWR и заставлял переделывать. С матом и воплями загоняли в допустимые пределы, потом приезжала приёмка - и опять всё переделывала... cranky.gif

ТС, извини, надеюсь и верю, что у тебя с первого раза всё путём, но уж больно много долбоёбов антенны вешали, когда "четвертого федерального оператора" строили, насмотрелся. rolleyes.gif

[^]
UnckleVova
17.03.2015 - 23:25
0
Статус: Offline


Шутник

Регистрация: 15.01.15
Сообщений: 48
Цитата (Fahrenheit40 @ 17.03.2015 - 23:11)
Теле2 конечно ваще ребята на РРЛ в Москве 3g запускают.

Ага. На "двойках" lol.gif

[^]
Fahrenheit40
17.03.2015 - 23:25
6
Статус: Offline


The Day Is My Enemy

Регистрация: 24.01.14
Сообщений: 682
Цитата (vuktylskiy @ 17.03.2015 - 23:19)
Поясните про белые стяжки и аппаратную?

прямое Солнце и сильный мороз белые стяжки разрушают за 1 год
во всех требованиях прописаны стяжки черные толщиной 12-16

[^]
