alxstruk
13.02.2015 - 09:30
3
Статус: Offline


Приколист

Регистрация: 6.06.12
Сообщений: 250
Я бы хотел отдельный рассказ про ваш станок ЧПУ....


[^]
RusAngel
13.02.2015 - 09:32
1
Статус: Offline


Остап-Сулейман-Берта-Мария-Бендер-бей

Регистрация: 20.01.10
Сообщений: 1905
Всегда по-белому завидовал людям с творческим подходом. Мне с моим математическим мышлением только прямоугольники выпиливать. Держи зелёнку.

[^]
Lab
13.02.2015 - 09:41
0
Статус: Offline


Ярила

Регистрация: 4.10.11
Сообщений: 270
ТС, задумайся о потоке, ежели чо, я первый в списке)))

[^]
barsgromov
13.02.2015 - 09:42
1
Статус: Offline


Балагур

Регистрация: 12.02.13
Сообщений: 913
Цитата (alxstruk @ 13.02.2015 - 09:30)
Я бы хотел отдельный рассказ про ваш станок ЧПУ....

К сожалению делалось всё по выходным довольно долгий период времени поэтому хроника не велась. Был бы не плохой пост. Где-то должны быть фотки нашего зверя, если найду выложу.
Могу ещё выложить поделки из дерева, кому интересно.

[^]
Slayd
13.02.2015 - 09:46
2
Статус: Offline


Шутник

Регистрация: 19.12.13
Сообщений: 59
Цитата (barsgromov @ 13.02.2015 - 09:42)
Цитата (alxstruk @ 13.02.2015 - 09:30)
Я бы хотел отдельный рассказ про ваш станок ЧПУ....

К сожалению делалось всё по выходным довольно долгий период времени поэтому хроника не велась. Был бы не плохой пост. Где-то должны быть фотки нашего зверя, если найду выложу.
Могу ещё выложить поделки из дерева, кому интересно.

Конечно выкладывай. Я тоже такую статуэтку хочу.... не,не,не 2 ТАКИХ СТАТУЭТКИ ))))

[^]
barsgromov
13.02.2015 - 09:53
3
Статус: Offline


Балагур

Регистрация: 12.02.13
Сообщений: 913

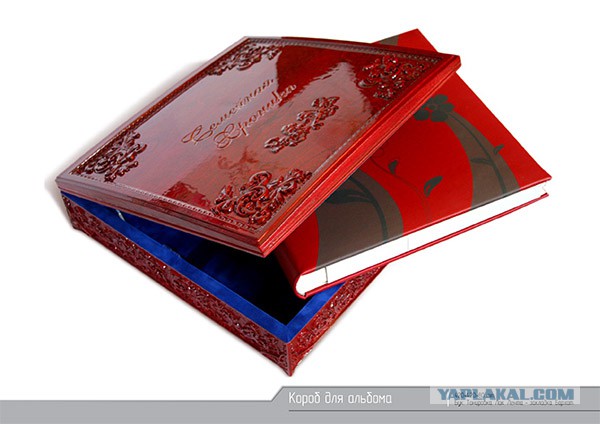

одын

ЯПъ для ЯПа

[^]
barsgromov
13.02.2015 - 09:53
2
Статус: Offline


Балагур

Регистрация: 12.02.13
Сообщений: 913

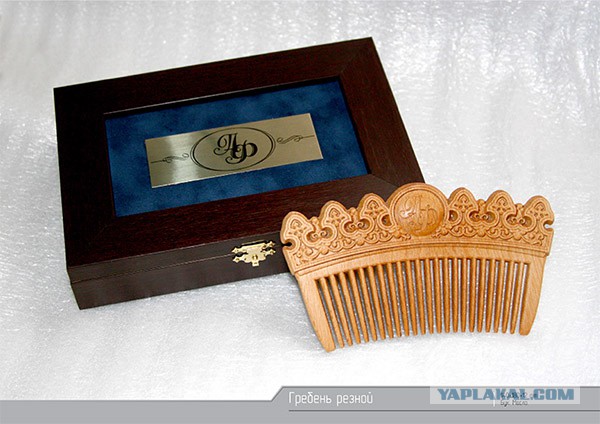

два

ЯПъ для ЯПа

[^]
barsgromov
13.02.2015 - 09:53
2
Статус: Offline


Балагур

Регистрация: 12.02.13
Сообщений: 913

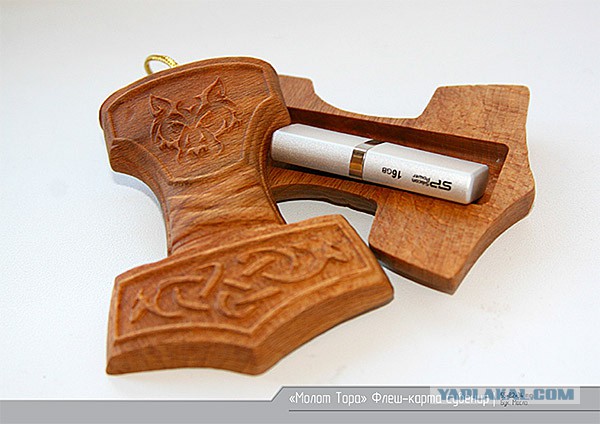

три

ЯПъ для ЯПа

[^]
nasher072
13.02.2015 - 09:57
1
Статус: Offline


«Не мы такие. Жизнь такая»

Регистрация: 8.07.11
Сообщений: 17659
Бесспорно — это просто охуенно!!! bravo.gif

[^]
Умеренность
13.02.2015 - 10:01
0
Статус: Offline


Легка на подъеб

Регистрация: 3.01.15
Сообщений: 1147
Хочу!!! И наклейку на машину хочу! Зелень.

Мьёльнир! Бесподобно wub.gif

Это сообщение отредактировал Умеренность - 13.02.2015 - 10:03

[^]
tosha76
13.02.2015 - 10:07
0
Статус: Offline


Весельчак

Регистрация: 24.03.14
Сообщений: 185
Вот что значит прямые руки . Зелень однозначно . И это - кто последний в очереди ?

[^]
Koka08
13.02.2015 - 10:08
2
Статус: Offline


Ярила

Регистрация: 23.12.08
Сообщений: 1726
Ну здесь скорее зелень нужно ставить за самодельный ЧПУ... dont.gif

Это сообщение отредактировал Koka08 - 13.02.2015 - 10:09

[^]
Бойцоваямышь
13.02.2015 - 10:12
1
Статус: Offline


Ярила

Регистрация: 1.09.12
Сообщений: 5977
Цитата (barsgromov @ 13.02.2015 - 08:55)
ЧПУ полностью самодельное, собирал брат, я делал вид что помогаю докапывая советами.
3й опытный образец, два предыдущик собирались из остатков сельхоз техники, детской мебели и всего что мы могли найти и прикрутить к этой хреновине.

Шпалами не кидать, снимал на фрезу.

Не оскудела земля Русская талантами!

Добавлено в 10:12
Цитата (Koka08 @ 13.02.2015 - 10:08)
Ну здесь скорее зелень нужно ставить за самодельный ЧПУ... dont.gif

Здесь за все зеленить надо!

[^]
TonyBeer
13.02.2015 - 10:17
0
Статус: Offline


Ярила

Регистрация: 1.04.13
Сообщений: 4267
похоже на это?

ЯПъ для ЯПа

[^]
KVS
13.02.2015 - 10:25
0
Статус: Offline


Балагур

Регистрация: 19.04.13
Сообщений: 1566
Цитата
Шпалами не кидать, снимал на фрезу.


Какие нах шпалы?!
БРО, это ОХУЕННО !!!



[^]
barsgromov
13.02.2015 - 10:33
0
Статус: Offline


Балагур

Регистрация: 12.02.13
Сообщений: 913
качество отстой потому как снимал на регик, фот к шпинделю приклеить не удалось )

[^]
vovander
13.02.2015 - 10:34
0
Статус: Offline


Весельчак

Регистрация: 28.08.13
Сообщений: 196
Брату зелень!

ЯПъ для ЯПа

[^]
barsgromov
13.02.2015 - 10:50
2
Статус: Offline


Балагур

Регистрация: 12.02.13
Сообщений: 913
Франкенштейн - до сих пор не понимаю как он работал)). Он был у нас вторым, первый так и не нашел.

ЯПъ для ЯПа

[^]
barsgromov
13.02.2015 - 10:51
2
Статус: Offline


Балагур

Регистрация: 12.02.13
Сообщений: 913

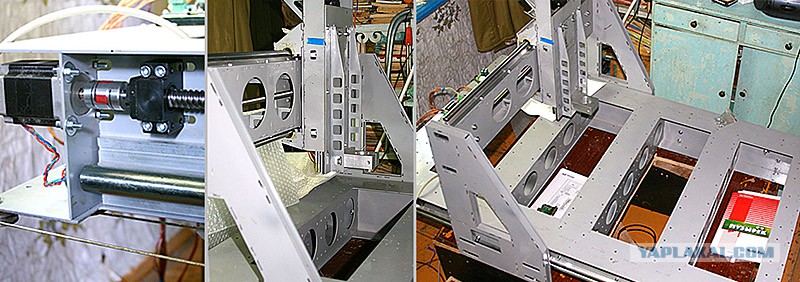

Это нынешний на стадии сборки

ЯПъ для ЯПа

[^]
barsgromov
13.02.2015 - 10:52
2
Статус: Offline


Балагур

Регистрация: 12.02.13
Сообщений: 913
Кто хотел поподробней брат подкинул инфы:

Корпус - лазерный крой, железка 3-5 mm, сборка шип паз, сварка - полуавтомат, точечно. Размеры рабочего поля 900-600 мм. Максимальная скорость подачи 3200 мм/мин. Шпиндель 1,5 кВт, водяное охлаждение.

Рабочая область - 950*650*120 мм
Имелись вот такие исходные данные:
Y
Рельса TBS-16 L=850mm, Модуль TBR16
Винт ШВП 1605-1-770мм, Гайка ШВП SFU-1605
X
Рельса TBS-25 1250мм, Опорный модуль TBR-25
Винт ШВП 1605-1-1070, Гайка ШВП SFU-1605
Z
Рельса TBS-16 L=400мм, Опорный модуль TBR-16
Винт ШВП 1605-1-270мм, Гайка ШВП SFU-1605
Двигатели – PL57H76-3.0-4
Драйвер - PLС330 (драйвер слабоват для этих двигателей, ну что есть пока).
Шпиндель – Kress 1050 FME
Размеры выбирались исходя из длин ШВП, они короче рельс, были готового размера и рельсы подгонялись под ШВП ну и соблюдалась кратность полуметру (требования продавца) – как результат излишне большое расстояние между опорными подшипниками по X – 200mm.
Материал станка - листовой металл 3 мм и 5 мм. Алюминий, дюраль – сложно найти и отсутствует возможность его обработки, поэтому был выбран лазерный крой и листовой метал как наиболее доступный. Ушло 1,5 листа 3мм и 0,5 листа 5мм.

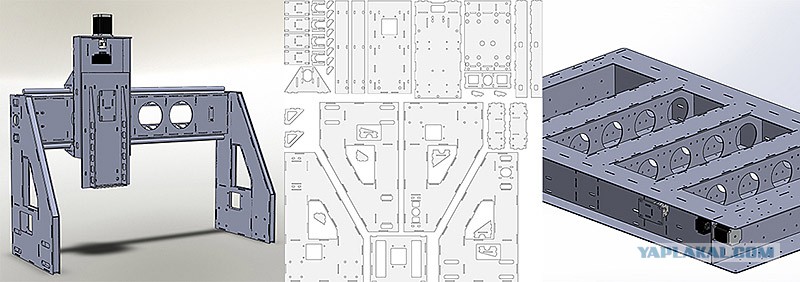

Чертилось и подгонялось все в Illustrator-e (работаю дизайнером-верстальщиком этот софт ближе всего). В дальнейшем вектора были закинуты в Солид и дорабатывалось в 3д модели. Одно удовольствие было собирать детали, все село на свои места (предыдущий станок делал по мотивам станка Аветед, каждую деталь приходилось продумывать на месте). Детали соединяются в шип паз. Объемные конструкции разрабатывались с учетом стяжек перед сваркой шпилькой резьбовой 6 мм. Варилось полуавтоматом – точками в разных местах от середины детали (швы не делались, да и не умею красивые швы делать – первый раз варил). Красилось грунтовкой - двух компрессорным распылителем (бывшие холодильные), в дальнейшем оклеено будет все самоклейкой – для эстетики и защиты от пыли (для облегчения конструкции много пустот делал).

ЯПъ для ЯПа

[^]
Sanheen23
13.02.2015 - 11:02
0
Статус: Offline


...Я в ах*е...

Регистрация: 25.10.13
Сообщений: 112
Очень круто, позеленил =)

[^]
carat99
13.02.2015 - 11:02
1
Статус: Offline


_______

Регистрация: 18.02.14
Сообщений: 3538
Утащил вторую картинку

ЯПъ для ЯПа

[^]
Monax545
13.02.2015 - 11:07
1
Статус: Offline


Шутник

Регистрация: 25.02.13
Сообщений: 30
Сказать,шедевр,это ни чего не сказать. Просто слов нет.

[^]
FCDMD
13.02.2015 - 11:19
1
Статус: Offline


Весельчак

Регистрация: 9.02.12
Сообщений: 159
Все таки мы отличное сообщество!

[^]
Iraida77
13.02.2015 - 11:25
0
Статус: Offline


Весельчак

Регистрация: 24.08.14
Сообщений: 105
Цитата (Haggard @ 13.02.2015 - 12:57)
Можно занимать очередь за брелком?

Очень круто! С творческим подходом! Супер!

Я тоже хочу брелочек rolleyes.gif

[^]
