Пистолет напечатали на 3D-принтере

⋮

ОТВЕТИТЬ НОВАЯ ТЕМА

spok2003 21 мая 2013 в 03:57

Копипастер • На сайте 15 лет

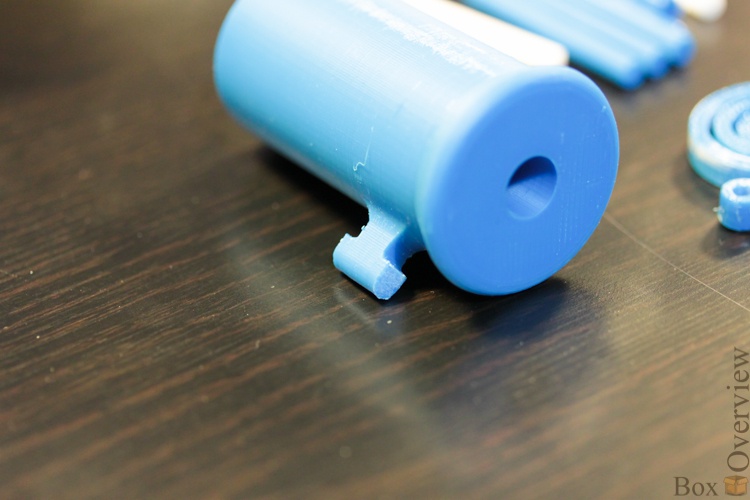

А вот и ствол с ответной частью, которая вставляется в рамку и фиксируется поворотом:

spok2003 21 мая 2013 в 03:58

Копипастер • На сайте 15 лет

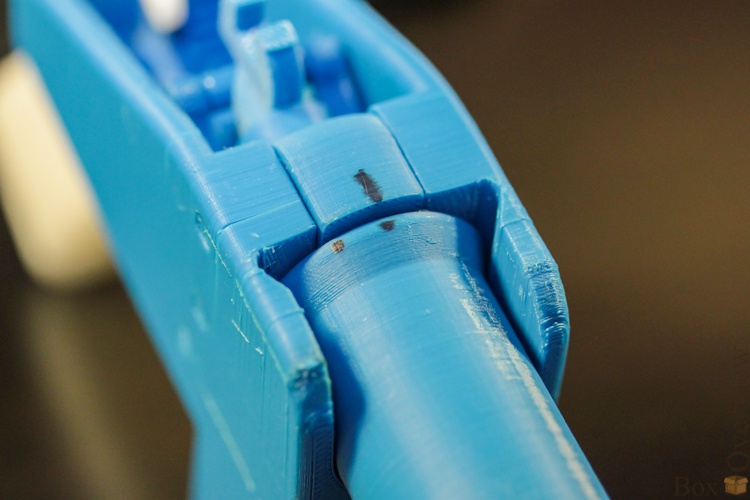

Вот тут отмечены два положения — зафиксировано и нет:

spok2003 21 мая 2013 в 03:58

Копипастер • На сайте 15 лет

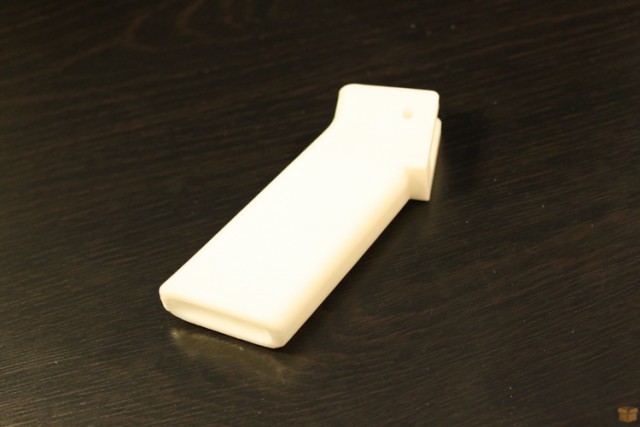

Рукоятка:

spok2003 21 мая 2013 в 03:58

Копипастер • На сайте 15 лет

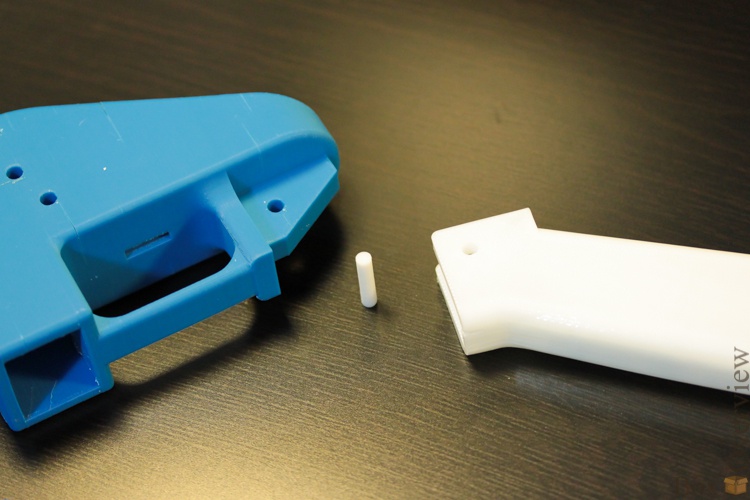

Крепится к рамке с помощью штифта:

spok2003 21 мая 2013 в 03:59

Копипастер • На сайте 15 лет

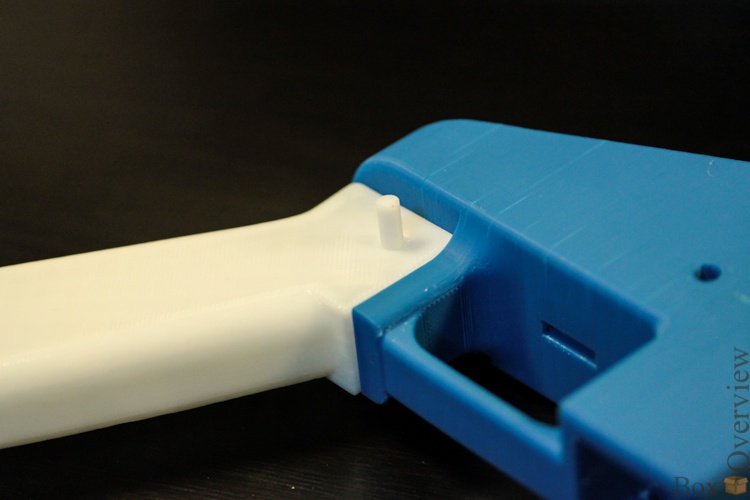

Вот так:

spok2003 21 мая 2013 в 03:59

Копипастер • На сайте 15 лет

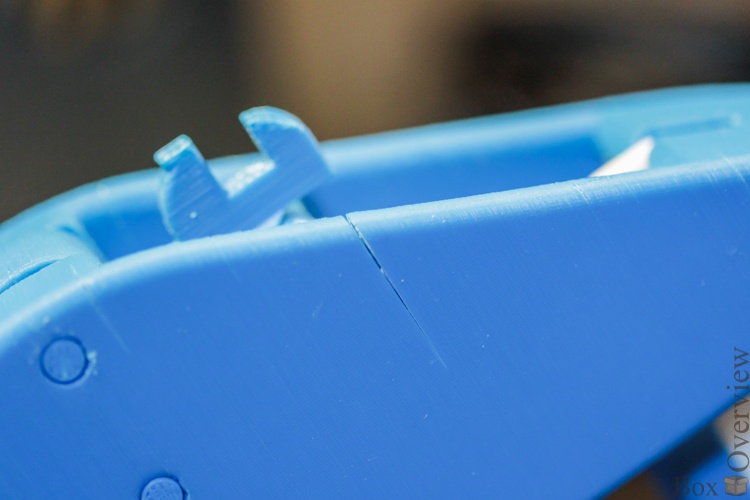

Кстати, из-за печати в комнате, в которой то открывалось, то закрывалось окно на рамке появились пара трещин:

spok2003 21 мая 2013 в 04:00

Копипастер • На сайте 15 лет

Как я понимаю, из-за неравномерно теплового расширения пластика. Пришлось капнуть туда ацетона и сильно сжать рамку примерно на 20 секунд — трещина склеилась.

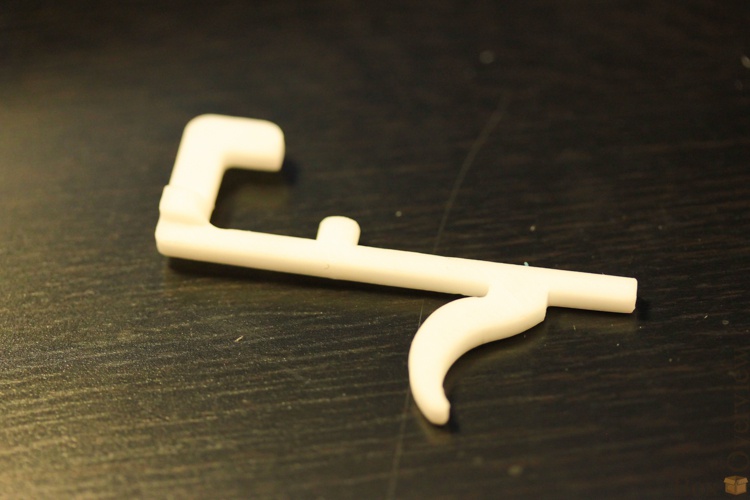

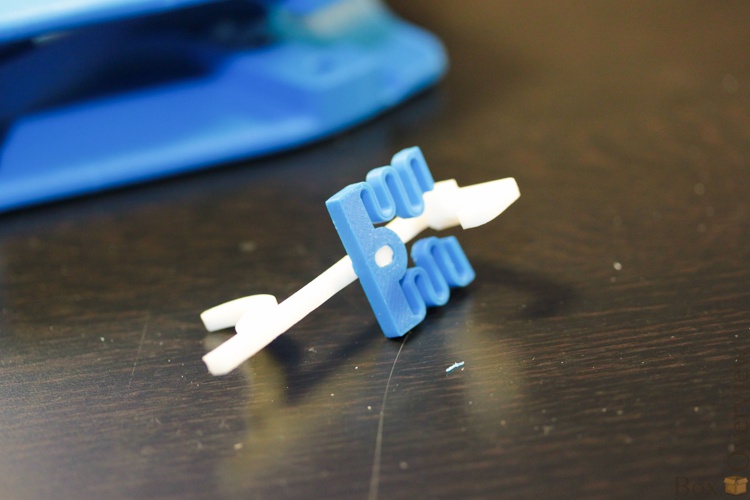

Переходим к механизму пистолета. Спусковой крючок(то, на что нажимаем пальцем), совмещенный со спусковой тягой(связывает крючок и все остальное) и с шептало(штука для удержания крючка при взводе).

spok2003 21 мая 2013 в 04:01

Копипастер • На сайте 15 лет

Он же, но с надетой на него возвратной пружиной(возвращает шептало и спусковой крючок на место после нажатия — нужно в основном для удобства перезарядки):

spok2003 21 мая 2013 в 04:01

Копипастер • На сайте 15 лет

Вот выемка в рамке для одного конца спусковой тяги:

spok2003 21 мая 2013 в 04:02

Копипастер • На сайте 15 лет

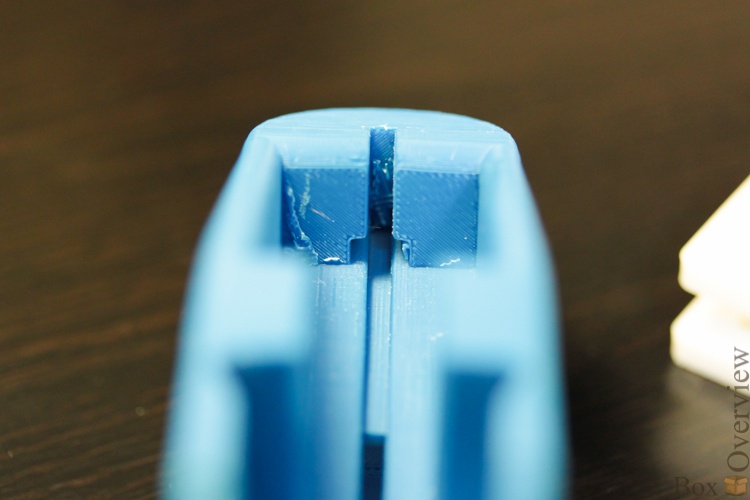

Прорезь для спускового крючка:

spok2003 21 мая 2013 в 04:02

Копипастер • На сайте 15 лет

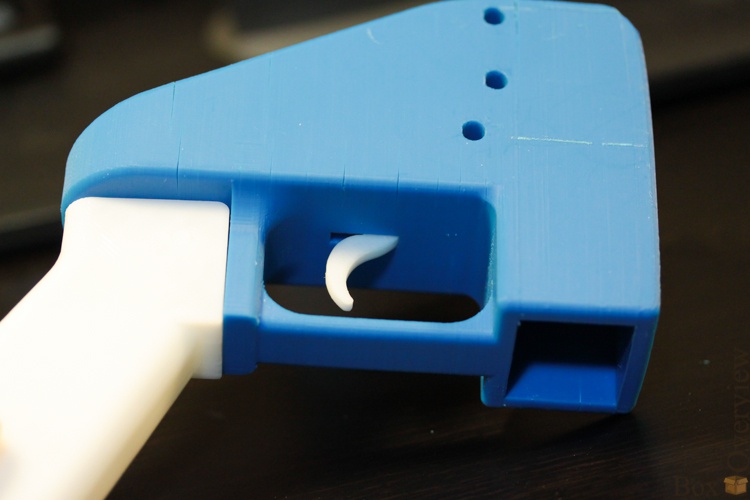

Вот так выглядит установленная тяга снаружи:

spok2003 21 мая 2013 в 04:04

Копипастер • На сайте 15 лет

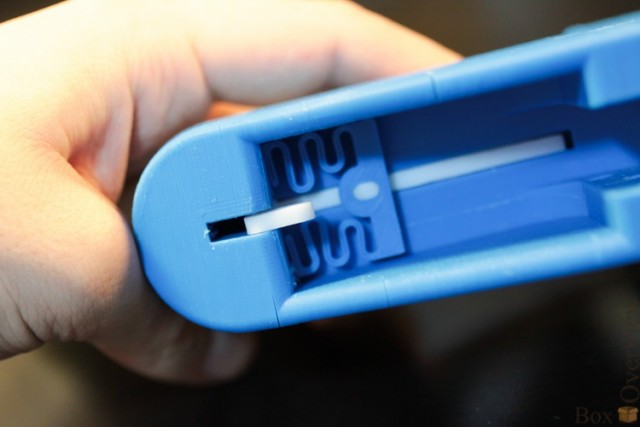

А так изнутри:

spok2003 21 мая 2013 в 04:05

Копипастер • На сайте 15 лет

Чтобы вернуть его в первоначальное положение после отпускания, и для возможности перезарядки одним нажатием на курок.

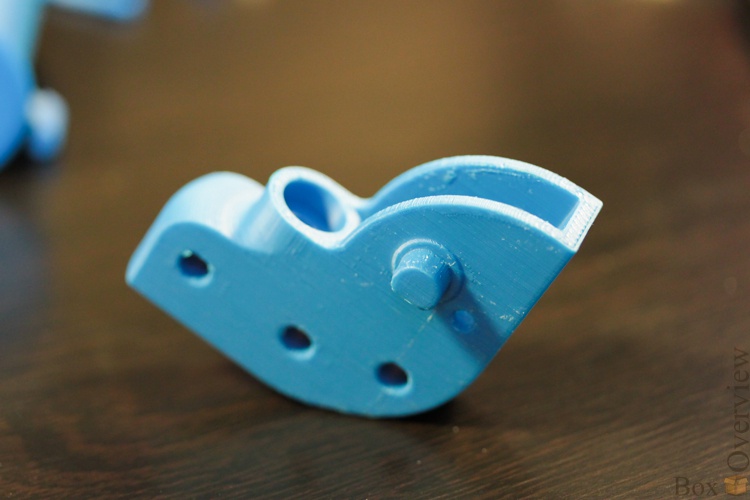

Названия для следующей части я не нашел, но ее можно назвать рамкой ударно-спускового механизма:

spok2003 21 мая 2013 в 04:06

Копипастер • На сайте 15 лет

Помните три дырки в рамке? Такие же три дырки и тут — так две рамки крепятся друг к другу. Но об этом позже.

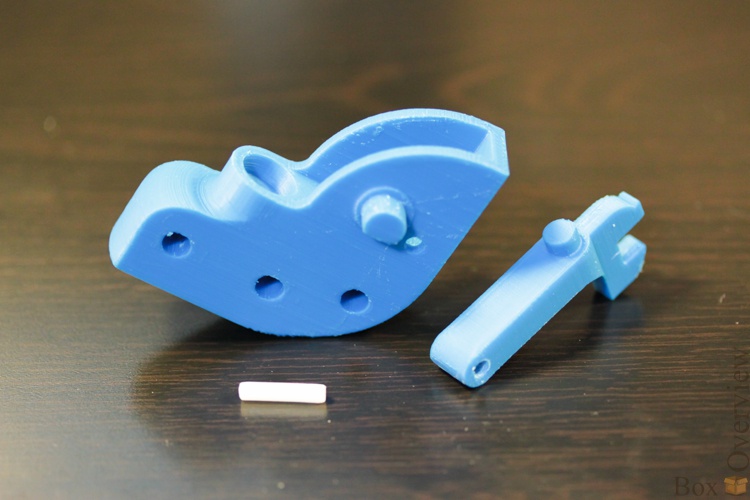

Это курок и его штифт для его крепления:

spok2003 21 мая 2013 в 04:06

Копипастер • На сайте 15 лет

Курок вставляется в рамку и крепится там штифтом:

spok2003 21 мая 2013 в 04:07

Копипастер • На сайте 15 лет

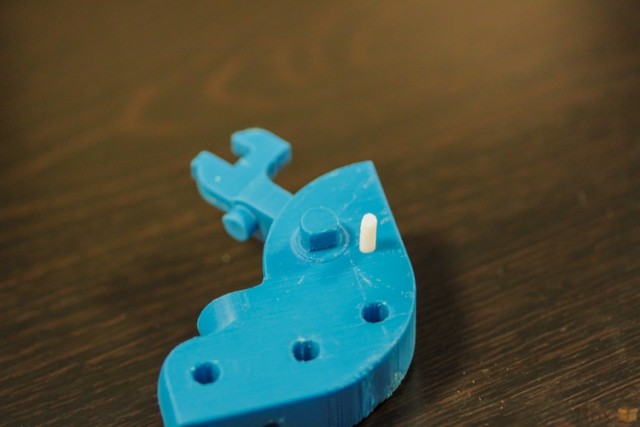

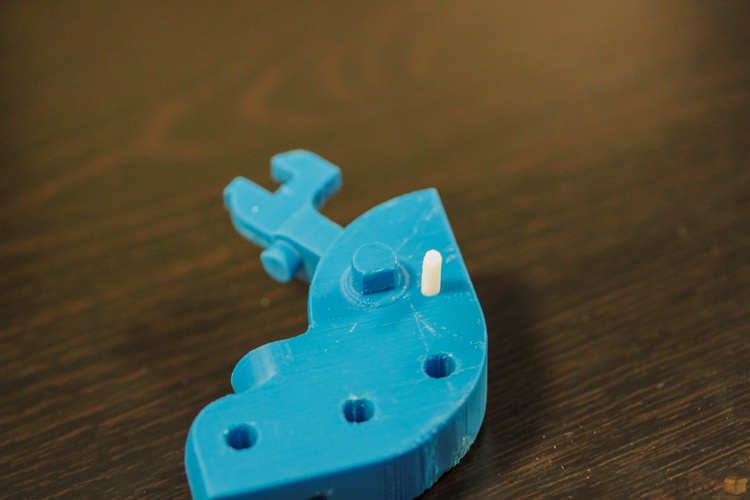

За счет того, что в креплении используется только одним штифт, он может двигаться вот от такого положения:

spok2003 21 мая 2013 в 04:08

Копипастер • На сайте 15 лет

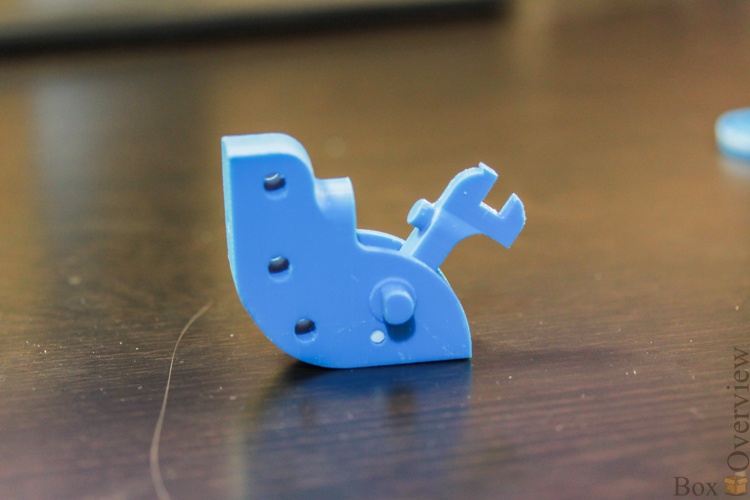

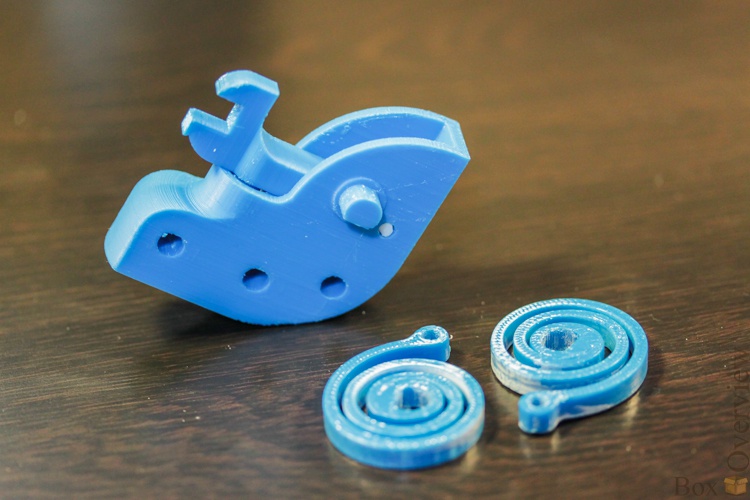

До такого(и даже чуть больше):

spok2003 21 мая 2013 в 04:08

Копипастер • На сайте 15 лет

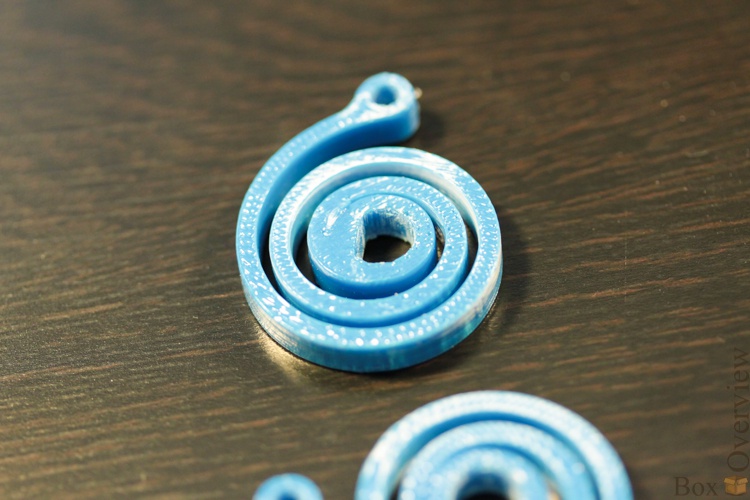

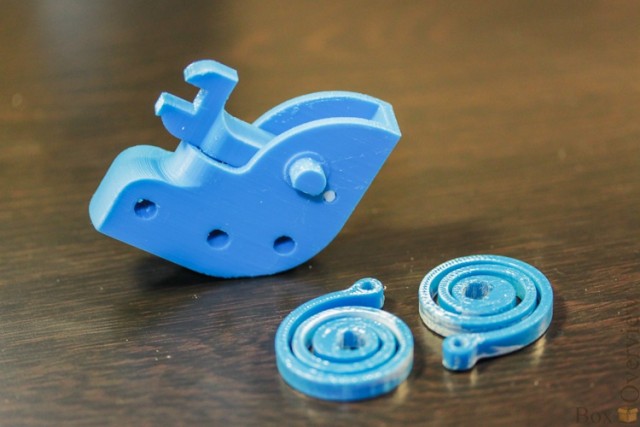

На предыдущей фотке, кстати, изображены части боевой пружины — две улитки. Вот такие(они одинаковые):

spok2003 21 мая 2013 в 04:09

Копипастер • На сайте 15 лет

Можно заметить, что отверстие в центре не круглое, а с зацепом. Им улитки крепятся за рамку для защиты от проворота при выстреле. Вот так, с одной и с другой стороны:

spok2003 21 мая 2013 в 04:09

Копипастер • На сайте 15 лет

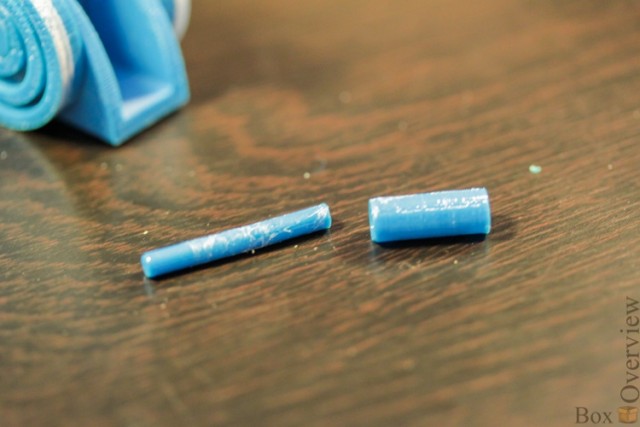

Далее они соединятся вот этими двумя деталями:

spok2003 21 мая 2013 в 04:10

Копипастер • На сайте 15 лет

Вот как их назвать, я точно не знаю. Служат они для крепления боевой пружины к курку. Для чего их две, причем одна свободно вращается на другой — я незнаю. В первые разы внутренняя деталь ломалась почти после каждого выстрела, помогла печать с установкой детали вертикально(чтобы слои печатались перпендикулярно оси) и окунание в ацетон. Кстати, непрезентабельный внешний вид пружен тоже связан с ацетоном — я немного недосушил детали и под верхней пленкой образовалось пространство. На характеристики это не влияет.

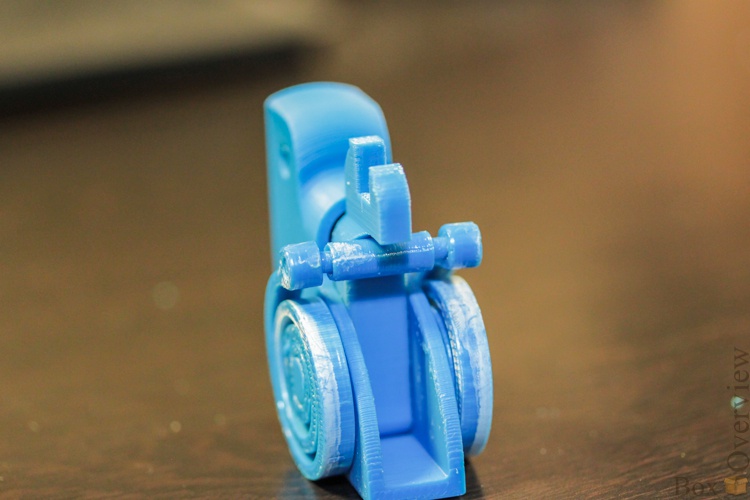

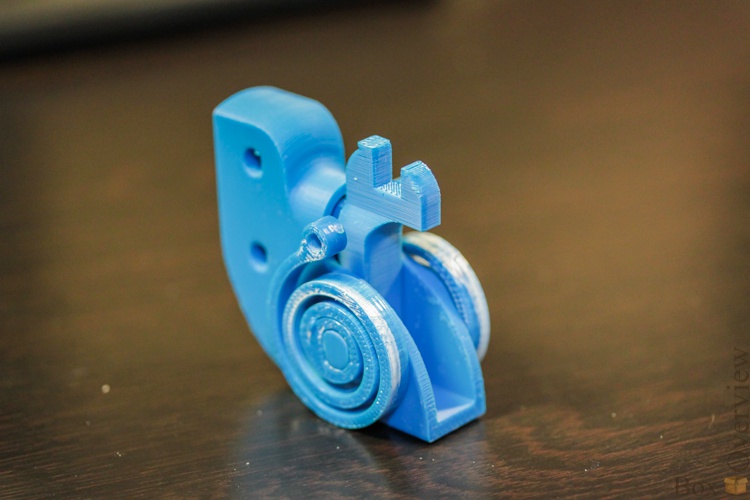

Вот так выглядит ударно-спусковой механизм в сборе:

spok2003 21 мая 2013 в 04:10

Копипастер • На сайте 15 лет

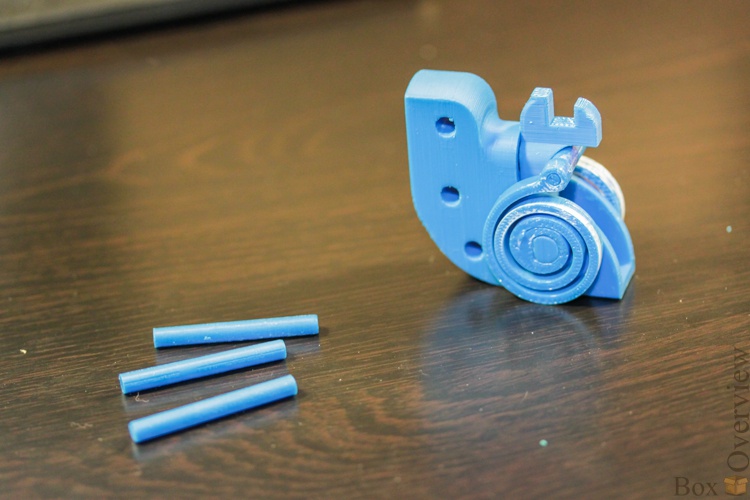

Теперь можно взять вот эти три штифта и установить его в рамку:

spok2003 21 мая 2013 в 04:11

Копипастер • На сайте 15 лет

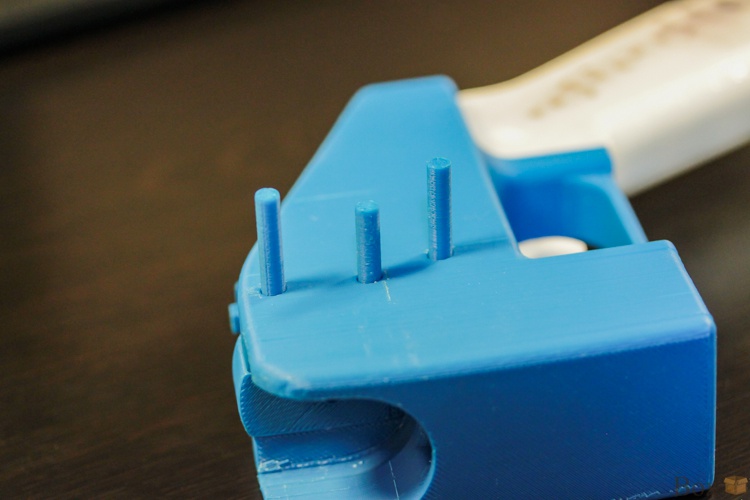

Штифты входят с усилием, но пальцем это сделать вполне возможно:

spok2003 21 мая 2013 в 04:11

Копипастер • На сайте 15 лет

Пистолет почти собран, остался только ствол:

spok2003 21 мая 2013 в 04:12

Копипастер • На сайте 15 лет

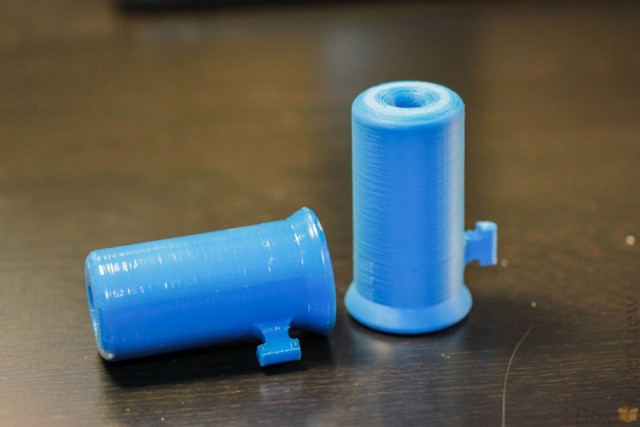

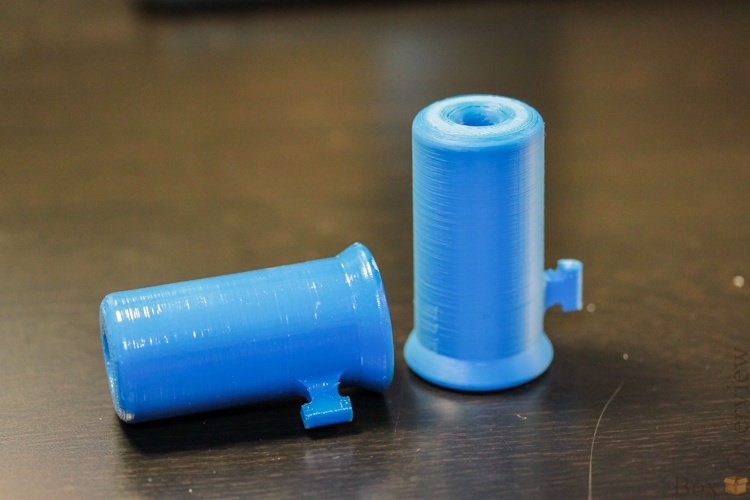

Один пережил окунание в ацетон, а второй оставлен так как напечатался, контрольная группа:
