Термометр на 2 датчика


Страницы: (9) « Первая ... 5 6 [7] 8 9	[ ОТВЕТИТЬ ] [ НОВАЯ ТЕМА ]

pablomur

19.01.2022 - 14:29

Статус: Offline

Ярила

Регистрация: 6.12.13
Сообщений: 6483

Цитата (RVstrax @ 19.01.2022 - 14:01)

Цитата (trsw @ 19.01.2022 - 13:58)

Короче я так понял в сторону к датчика копать, у него выход стандартный? Можно к нему простейший индикатор миниатюрный подобрать?

Можно все, главное знать для чего, цифровые просто более точный отсчет ,до миллиграм ,и универсальность та же ардуино нано, с ними легко контачит
Слепил на ардуино, отладил скетч ,перенес на свою схему и упаковал
У аналога инерция в показаниях и отсчет с разбросами

И калибровка(по хорошему), и стабильность опоры АЦП встроенной так себе, желательно внешнюю.

[^]

pablomur

19.01.2022 - 14:31

Статус: Offline

Ярила

Регистрация: 6.12.13
Сообщений: 6483

Цитата (MadeinUSSR @ 19.01.2022 - 13:22)

Цитата (trsw @ 19.01.2022 - 15:09)

Цитата (RVstrax @ 19.01.2022 - 13:02)

Готового на алике как говна за баней
И температуру мониторит и нагрузку и заданное время от 200 р
Выше уже даже выложили, есть и с розеткой под нагрузки от 600 р в корпусе ,сча мож чуть подняли цены

Сколько там попадалось - 100-120 градусов максимум.

Проще использовать в качестве датчика температуры цифровой датчик. Он довольно точен, тарировать не надо. Скачал библиотеки, хоть на ардуино, хоть в GCC их как говна, и штампуй. Кремний не работает при высокой температуре. Выше 200 градусов - тут надо терморезистор использовать. Но точные очень дороги, а ширпотреб измеряет в условных попугаях. Я делал из датчика для 3D принтеров. Между двумя рядом лежащими есть разница показаний при комнатной температуре около 1 градуса.

Можно взять два и считать по среднему, заодно защита от отказа- пишем калибровку с допуском по разности значений, вылетела за предел- останавливаем все нахер.

[^]

Синтетик

19.01.2022 - 14:32

Статус: Offline

Ярила

Регистрация: 15.11.17
Сообщений: 21759

Цитата (tihiy76 @ 19.01.2022 - 11:00)

Основная беда всех этих DIY-самоделок корпус. Точнее его отсутствие или изготовление на коленке при помощи напильника.
За прямые руки и светлую голову +

Простой выход, покупка небольшого CNC или 3D принтера.

[^]

vy82

19.01.2022 - 14:41

Статус: Offline

Шутник

Регистрация: 18.09.15
Сообщений: 98

Цитата (steslia @ 19.01.2022 - 14:04)

Я пошёл другим путём. Без проводов. Дырки сверлить не надо. Батареек на пол года хватает.

Подтверждаю, ровно ну ту половину года, которая теплая

[^]

EgenF

19.01.2022 - 14:46

Статус: Offline

Ярила

Регистрация: 12.04.13
Сообщений: 4978

Цитата (steslia @ 19.01.2022 - 10:04)

Я пошёл другим путём. Без проводов. Дырки сверлить не надо. Батареек на пол года хватает.

Фигня сделанная своими руками гораздо важнее и ценнее

Потому что своими руками,,, хоть и фигня.

Терпеть не могу именно такие ЖК индикаторы. LCD Nokia 5110 наше ойфсё!

[^]

tiabaldu	19.01.2022 - 14:51 [ показать ] -1
Статус: Offline Ярила Регистрация: 4.06.10 Сообщений: 2426	Хрень полная. У тех же китайцев есть термометр на жк экране без подсветки. И будет работать годами. Приклеил к окну и датчик на улицу, и все. А то что нагородил автор, еще питать от БП надо
	[^]

АМАЛКЕР

19.01.2022 - 14:54

Статус: Offline

Шпаломётчик

Регистрация: 21.04.13
Сообщений: 851

Цитата (trsw @ 19.01.2022 - 14:19)

Согласен, какой к ним индикатор миниатюрный можно подобрать? Такие существуют в природе? Я так понимаю их тарировать надо, длину кабеля учитывать

Индикатор это готовый вольтметр.
А платка превращает миливольты, что выдает термопара в вольты.
Есть регулировка.

Точности для выяснения тепловой нагрузки двигатля хватит с избытком.

[^]

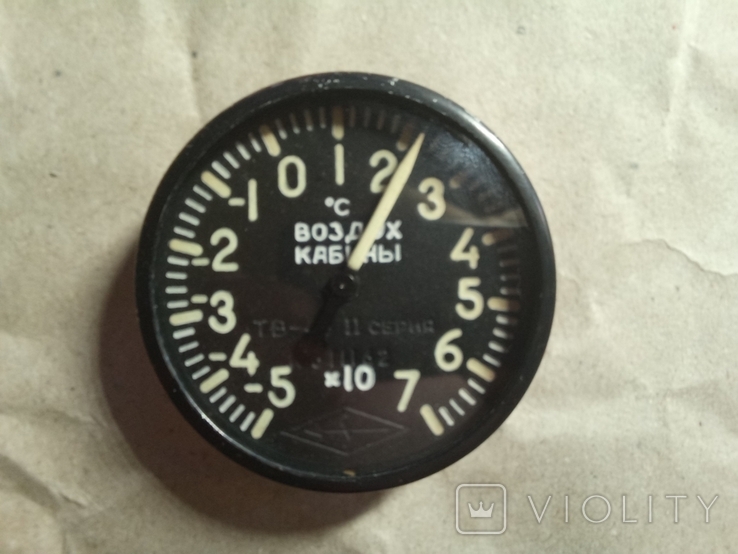

~~Шопен~~	19.01.2022 - 14:55 [ показать ] 1
Статус: Offline Ярила Регистрация: 28.07.21 Сообщений: 1929	Не, матричный дисплей это клево. Но столько хлопот ради того, чтобы максимум 2 раза в день посмотреть. У меня вот такой батя устанавливал. Просрался куда то. Вот к такому подсветку и хоть сейчас на выставку DIY. Это сообщение отредактировал Шопен - 19.01.2022 - 14:56
	[^]

SoftFelix	19.01.2022 - 14:55 [ показать ] 0
Статус: Offline Юморист Регистрация: 28.07.15 Сообщений: 417	А откуда берёшь опорное напряжение для АЦП? От питания или в МК есть стабильный внутренний?
	[^]

ws2	19.01.2022 - 15:05 [ показать ] 0
Статус: Offline Ярила Регистрация: 10.08.21 Сообщений: 1406	Плюсик за прямые руки и за наличие желания! Лично мне не понятна такая большая разница между показаниями двух датчиков, если они находятся рядом друг с другом, и осталось за кадром внешний вид готового изделия. Это сообщение отредактировал ws2 - 19.01.2022 - 15:08
	[^]

bb8	19.01.2022 - 15:18 [ показать ] 0
Статус: Offline Хуйстальный Регистрация: 13.11.18 Сообщений: 4338	А я се смоленских на 500 руб 10 шт набрал на дачу и распихал везде. Тепло и аналогово. А то все ваши "цифры" понимаешь ли..
	[^]

~~Evlampiy~~	19.01.2022 - 15:22 [ показать ] 0
Статус: Offline Обнинский Регистрация: 4.02.14 Сообщений: 4008	бля, за окном висит, в комнате тоже, если очень надо, можно в нете посмотреть в реальномс времени, в моем городе http://typhoon-tower.obninsk.org/ru/10-minute.asp просто кому-то делать нехрен, но чем бы дитя не баловалось... Это сообщение отредактировал Evlampiy - 19.01.2022 - 15:23
	[^]

Ed007	19.01.2022 - 15:25 [ показать ] 0
Статус: Offline Балагур Регистрация: 4.10.17 Сообщений: 802	Ну уж если делаешь свой градусник, то надо добавлять на индикатор значения температуры за последние 12 часов с интервалом раз в час, например. Или брать индикатор больше и выводить график
	[^]

LazyJohn

19.01.2022 - 15:35

Статус: Offline

Приколист

Регистрация: 12.11.16
Сообщений: 346

Цитата

Лично мне не понятна такая большая разница между показаниями двух датчиков, если они находятся рядом друг с другом

Да просто я руками датчик подержал и нагрел его :)

Цитата

просто кому-то делать нехрен, но чем бы дитя не баловалось...

Могу еще бухать :)
А если серьезно, народ вон из спичек дворцы строит, а тут хоть какой-то, но полезный девайс

[^]

~~platonmsk~~

19.01.2022 - 15:37

Статус: Offline

Абонент временно недоступен

Регистрация: 10.10.14
Сообщений: 4583

Цитата (Батарейкин @ 19.01.2022 - 10:06)

А я температуру как дурак в телефоне смотрю,плюс давление и ветер.
ЗЫ Вот так то же могу,но дрочь же,такое для баньки актуально да с передачей инфы на смартфон по локалке что бы с GSM не мудохаться.

Я тоже в телефоне.
Только в моей квартире и за моим окном. ESP-шка раз в десять минут шлёпает на народмон состояние двух датчиков 18b20. Виджет на экране показывает актуальную для меня температуру.

[^]

LazyJohn

19.01.2022 - 15:39

Статус: Offline

Приколист

Регистрация: 12.11.16
Сообщений: 346

Цитата (Ed007 @ 19.01.2022 - 15:25)

Ну уж если делаешь свой градусник, то надо добавлять на индикатор значения температуры за последние 12 часов с интервалом раз в час, например. Или брать индикатор больше и выводить график

Как я столько кода в 2Кб засуну? :) Тут вам не там, это тинька2313...
Вот научусь платы делать под TQFP32, суну туда Atmega328... Ухх развернусь! :)

Это сообщение отредактировал LazyJohn - 19.01.2022 - 15:42

[^]

fastess	19.01.2022 - 15:44 [ показать ] 0
Статус: Online Шутник Регистрация: 1.08.21 Сообщений: 33	Метеостанцию купи с беспроводным датчиком Размещено через приложение ЯПлакалъ
	[^]

Peon

19.01.2022 - 15:45

Статус: Offline

Шутник

Регистрация: 5.10.16
Сообщений: 48

Цитата (tihiy76 @ 19.01.2022 - 10:00)

3d принтер и нет беды.

[^]

trsw

19.01.2022 - 15:46

Статус: Offline

Ярила

Регистрация: 25.02.12
Сообщений: 9650

Цитата (АМАЛКЕР @ 19.01.2022 - 14:54)

То есть я смогу откалибровать и индикатор мне покажет температуру? Хотелось бы именно ее, а не милливольты и в уме переводить. Если не сложно, можно пример такой платы

Размещено через приложение ЯПлакалъ

[^]

АМАЛКЕР

19.01.2022 - 16:01

Статус: Offline

Шпаломётчик

Регистрация: 21.04.13
Сообщений: 851

Цитата (trsw @ 19.01.2022 - 15:46)

Цитата (АМАЛКЕР @ 19.01.2022 - 14:54)

То есть я смогу откалибровать и индикатор мне покажет температуру? Хотелось бы именно ее, а не милливольты и в уме переводить. Если не сложно, можно пример такой платы

Дядь, в описании под этим видео на ютюбе есть всё что тебе потребуется.

[^]

~~BugaRock~~

19.01.2022 - 16:05

Статус: Offline

Балагур

Регистрация: 9.01.15
Сообщений: 847

Цитата (LazyJohn @ 19.01.2022 - 15:35)

Цитата

Да просто я руками датчик подержал и нагрел его :)

Цитата

просто кому-то делать нехрен, но чем бы дитя не баловалось...

Могу еще бухать :)
А если серьезно, народ вон из спичек дворцы строит, а тут хоть какой-то, но полезный девайс

за дворцы из спичек однозначно +. туда же можно добавить картины-раскраски по номерам и паззлы

[^]

moriARTi13

19.01.2022 - 16:16

Статус: Offline

Юморист

Регистрация: 23.01.21
Сообщений: 446

Цитата (rmrv @ 19.01.2022 - 09:59)

Молодец! А я так не умею, пришлось купить готовый термометр на али...

Так он для алика и делал...

Размещено через приложение ЯПлакалъ

[^]

~~LordSpirit~~	19.01.2022 - 16:28 [ показать ] 1
Статус: Offline Ярила Регистрация: 9.06.19 Сообщений: 2905	А что плата такая не кошерная, коллега ? ) Жидкий фоторезист чертовски приятная штука, зазоры и дорожки до 0,4 смело можно делать дома без танцев, но можно и 0,2, но тут как повезёт..
	[^]

pww2000

19.01.2022 - 16:40

-1

Статус: Offline

Ярила

Регистрация: 15.02.19
Сообщений: 2489

Цитата (trsw @ 19.01.2022 - 18:01)

Пока тут все увлекающиеся и профессионалы, не могу найти датчик с индикатором,чтоб верхний диапазон хотя б 200 градусов был. А если ещё и питалово 12 В, то вообще огонь, но не обязательно

Вот это глянь, вроде до300С
Градусник

Или вот на 12 В

Я понимаю, что на али поиск коряво работает, но не настолько....

Это сообщение отредактировал pww2000 - 19.01.2022 - 16:50

[^]

trsw

19.01.2022 - 16:53

Статус: Offline

Ярила

Регистрация: 25.02.12
Сообщений: 9650

Цитата (pww2000 @ 19.01.2022 - 16:40)

Вот это глянь, вроде до300С
Градусник

Или вот на 12 В

Я понимаю, что на али поиск коряво работает, но не настолько....

Премного благодарствую, кажется то, что надо. Веришь, нет, искал, не попадалось. Руки не из того места видимо
ЗЫ, ткнул мимо, минусанул случайно, поправлю

Размещено через приложение ЯПлакалъ

[^]
