Ну вот, ТС сам разобрался. Эх, покатал я эти катушки, 86-88. В этом кабеле 4 проводочка, По этим проводочкам давали до 2000 телефонных каналов, только надо было с каждого конца кабеля прицепить по Уралу с кунгом.

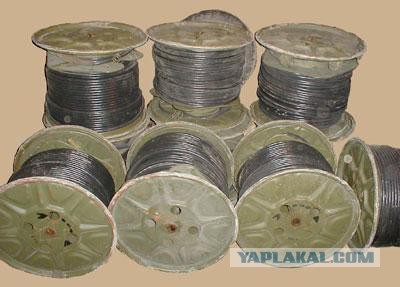

Полевой кабель дальней связи П-296 (П-296М) предназначен для развертывания: • полевых кабельных линий с использованием каналообразующей аппаратуры с частотным разделением каналов емкостью 6, 12, 24 и 60 каналов тональной частоты; • полевых кабельных линий с использованием каналообразующей аппаратуры с временным разделением каналов со скоростями 480 и 2048 кбит/с.
Гибкая токопроводящая жила (ТПЖ) скручена из 7 медных проволок, каждая диаметром 0.35 мм. Система скрутки 1+6 (одна медная проволока в центре, шесть в повиве). Такая конструкция ТПЖ называется "литца", что обеспечивает ей большую гибкость и механическую прочность при многократных изгибах. ТПЖ изолирована полиэтиленом. Изолированные ТПЖ скручены в четверку вокруг полиэтиленового заполнителя.
Наличие заполнителя позволяет в процессе производства кабеля строго выдержать необходимые расстояния между изолированными ТПЖ при скрутке их в четверку. Противоположные ТПЖ в четверке образуют рабочую пару (всего 2-е рабочие пары). Цвет изоляции ТПЖ одной пары в четверке отличается от цвета изоляции жил другой пары. Скрученные в четверку изолированные ТПЖ отпрессованы слоем полиэтилена (для заполнения до круглой формы кабельного сердечника). Поверх кабельного сердечника наложен экран в виде повива из 90 медных проволок, каждая диаметром 0.23 мм. В полумуфтах кабеля экран подключается к центральному штыревому контакту, что при соединении строительных длин обеспечивает электрическую непрерывность экрана.
Поверх экрана наложены грузонесущий элемент в виде каркасной двухповивной обмотки из 36 стальных луженых или оцинкованных проволок диаметром 0.25 мм каждая (направления повивов обмотки взаимно противоположны) и защитный шланг из поливинилхлоридного пластиката (грузонесущий элемент впрессован в защитный шланг). Строительные длины кабеля на концах армируются соединительными полумуфтами, позволяющими быстро и надежно соединять строительные длины в процессе прокладки кабеля. http://kis.start.bg/П-296 (ru)-2472

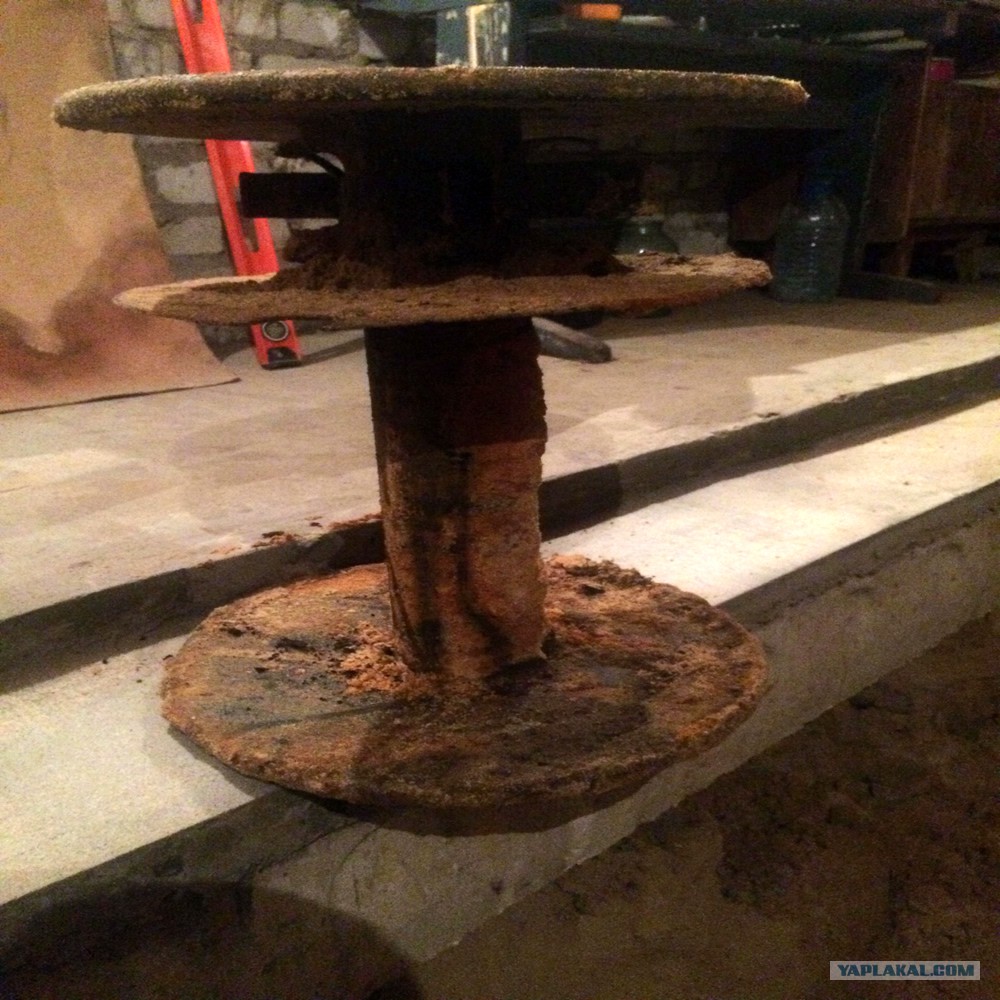

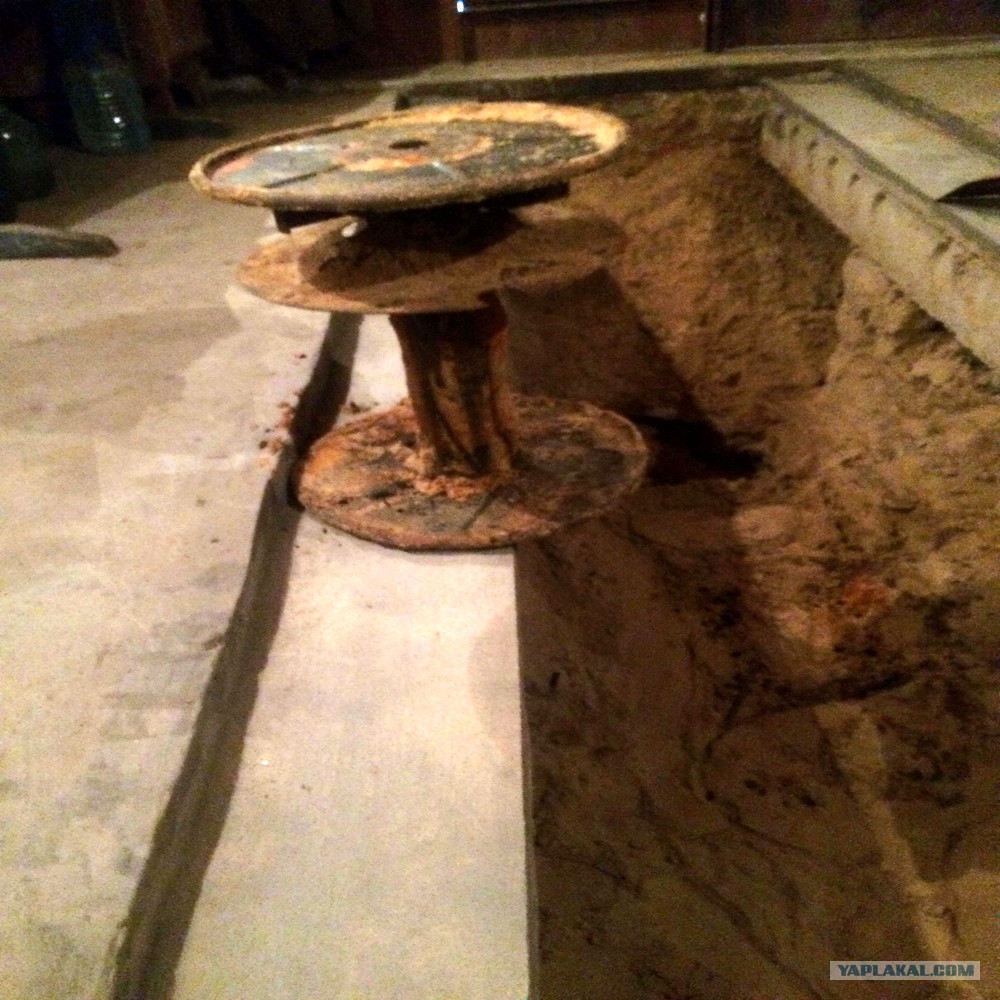

бухта от кабеля... скорее всего ЭП... от военной техники
ВЫ, УМНИКИ. ПОСМОТРИТЕ на торци катушек и сравните хотя бы количество ребер жесткости. А по центру у найденыша для чего пробка с отверстиями под спецключ? ЗОВИ САПЕРОВ!
