Собираем 3D-принтер своими руками

⋮

ОТВЕТИТЬ НОВАЯ ТЕМА

~~boxee~~ автор 25 апр 2017 в 22:16

Ярила • На сайте 9 лет

Сообщений: 1 370

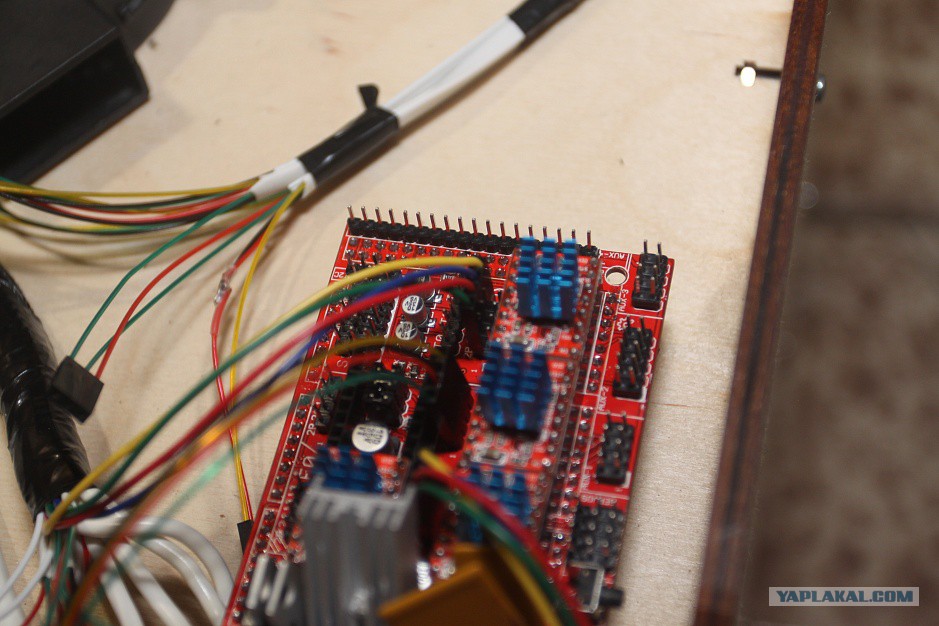

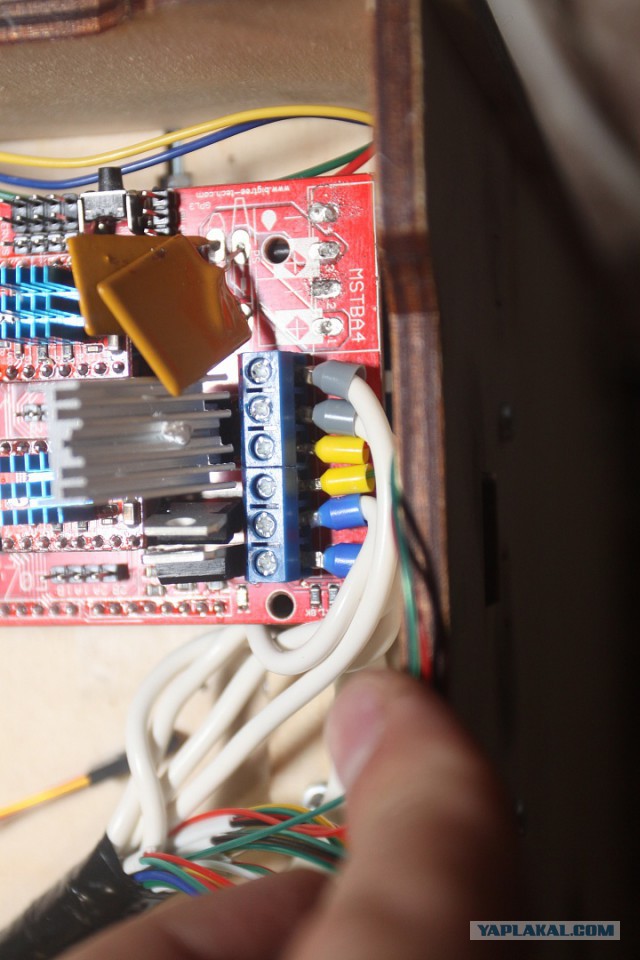

И все это дело в РАМПС:
150

На этом самое сложно закончилось, вот что у нас получилось:
151

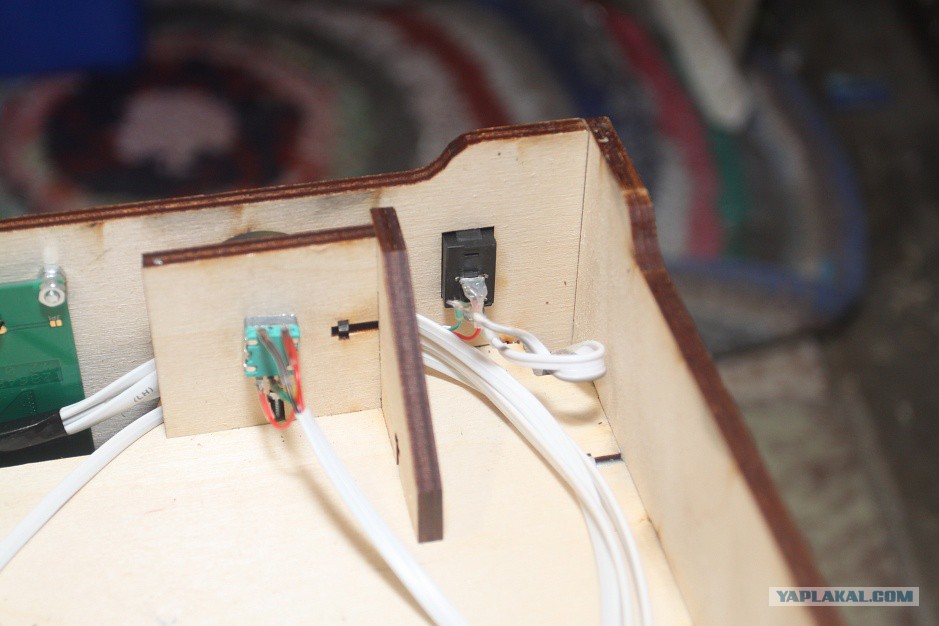

4. Подключаем подсветку:

один из контактов светодиодной ленты подключаем к контакту выключателя, ко второму контакту выключателя и второму контакту светодиодной ленты присоединяем провода сечением 0,22 кв.мм будет достаточно, длинной см 20-25.
152

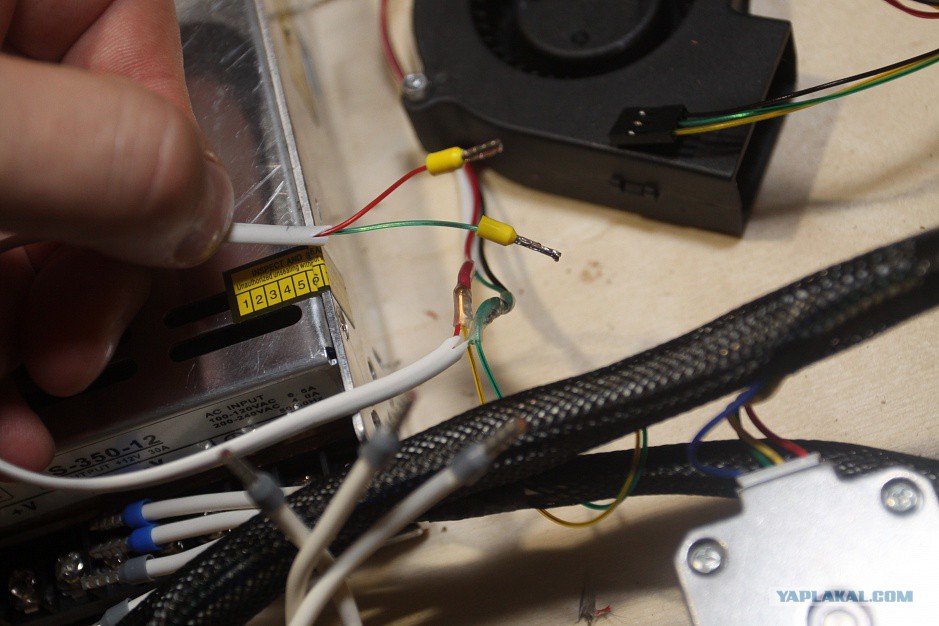

Провода от вентилятора охлаждения РАМПС, подсветки и охлаждения радиатора печатной головы объединяем, соблюдая полярность:
153

И подключаем к блоку питания:
154

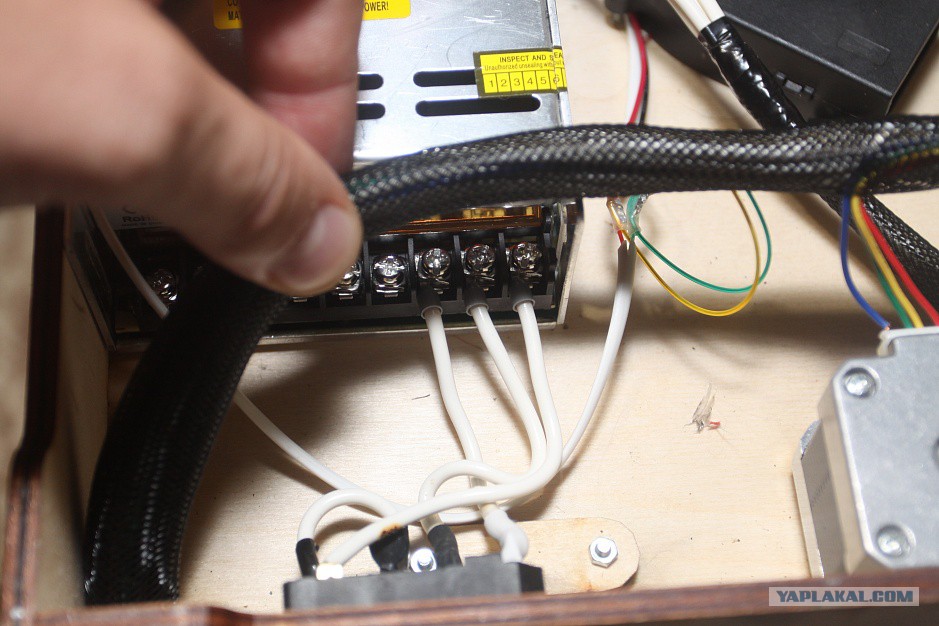

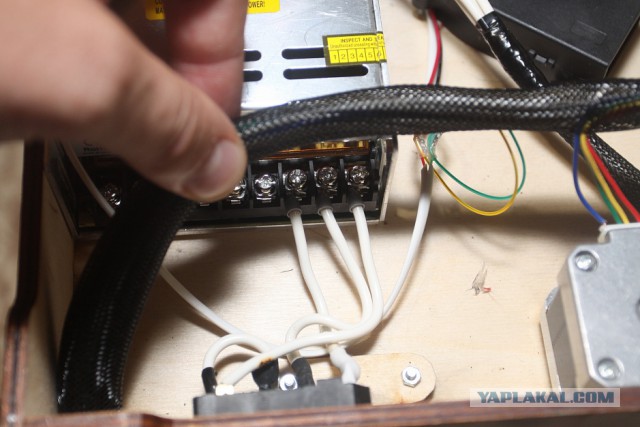

5. Подключение разъема питания к блоку питания.

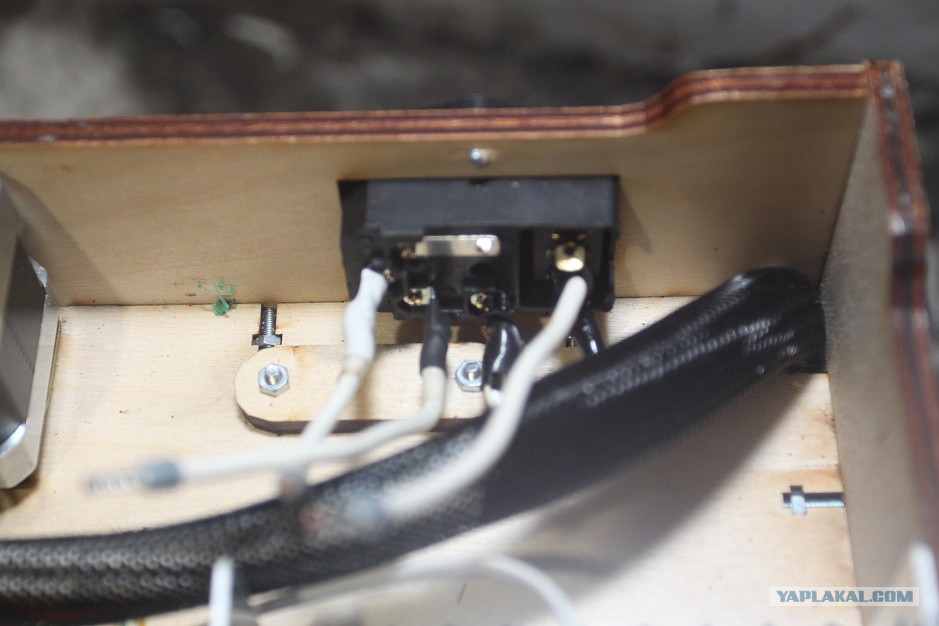

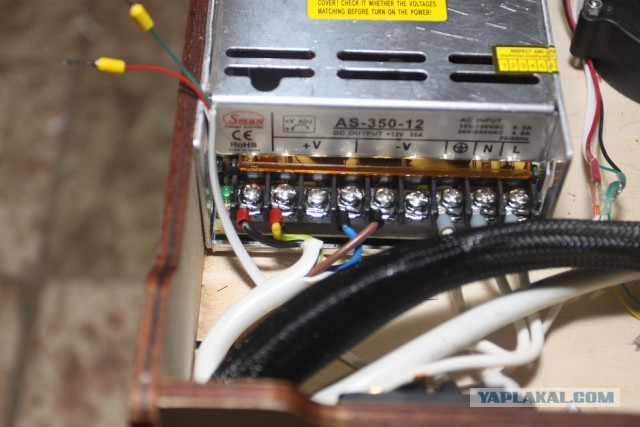

На блоке питания и на разъеме питания все контакты подписаны. Необходимо в сотвествии с этим подписями подключить их друг к другу, при этом контакт L необходимо пропустить через выключатель и предохранитель, т.е. контакт от L пермычкой кидаем на выключатель, а от второго контакта выключателя уже на блок питания:
155

Не забываем поставить предохранитель!!!
156

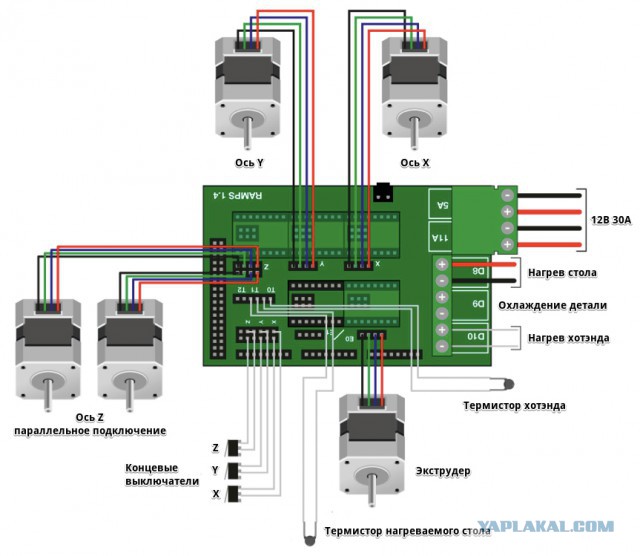

6. Подключение всего остального к РАМПС по следующей схеме:
Единственное отличие от нашей схемы, это то что на оси Z у нас один двигатель.
157

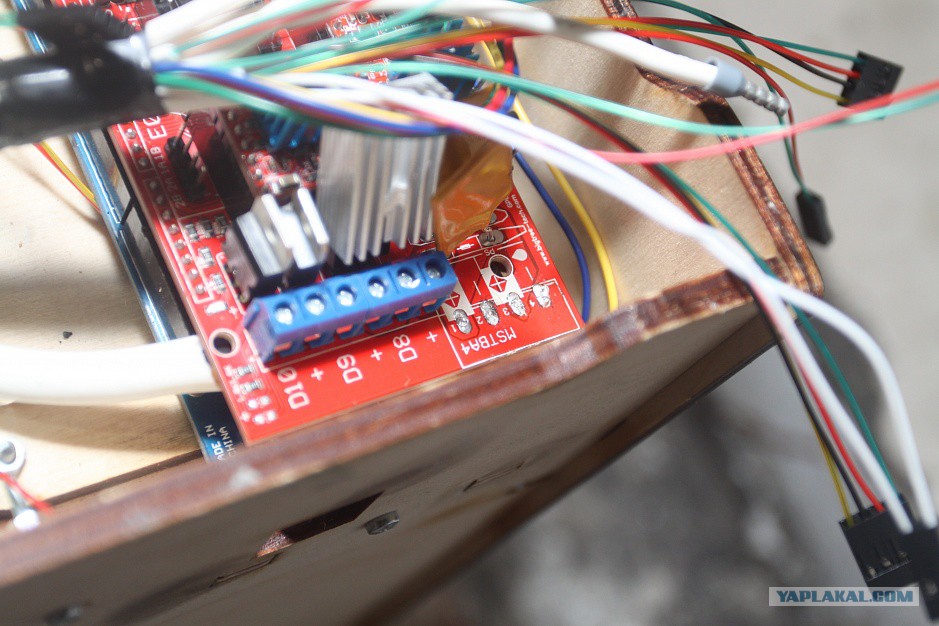

6.1. Соблюдая полярность подключаем провода сечением 2,5 кв.мм. подключаем РАМПС к блоку питания:
158

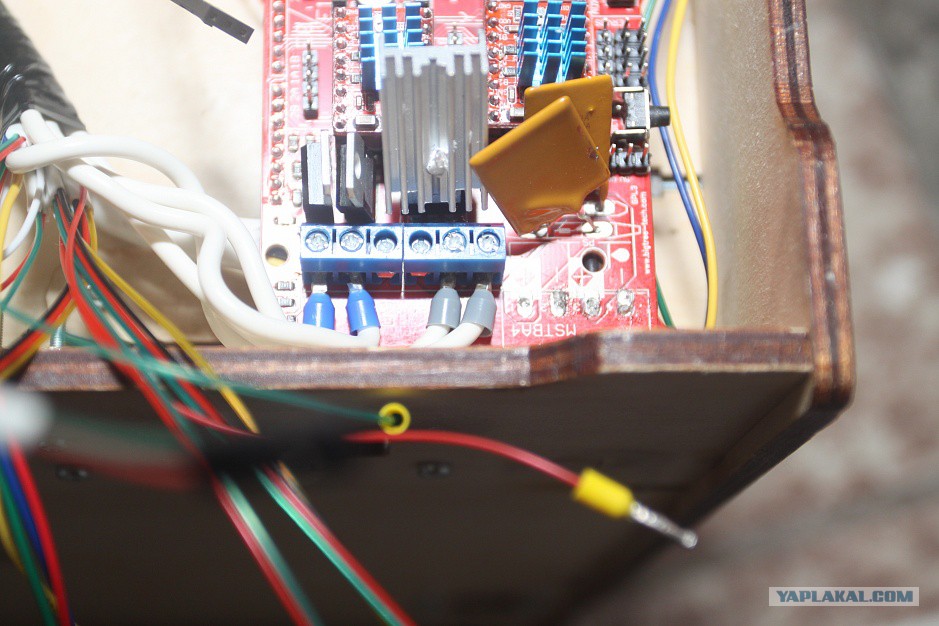

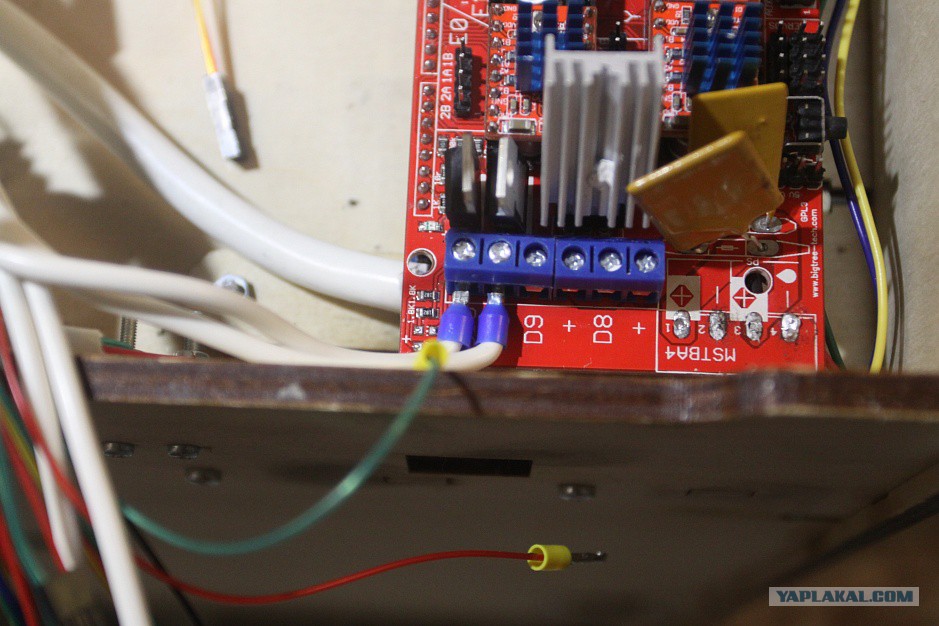

Провода у РАМПС у меня припаяны снизу:
159

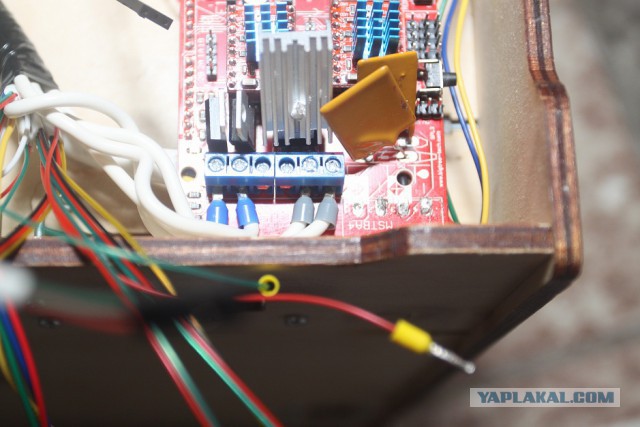

6.2. Нагреватель печатной головы подключаем к РАМПС:
160

6.3. Нагреваемый стол подключаем к РАМПС:
161

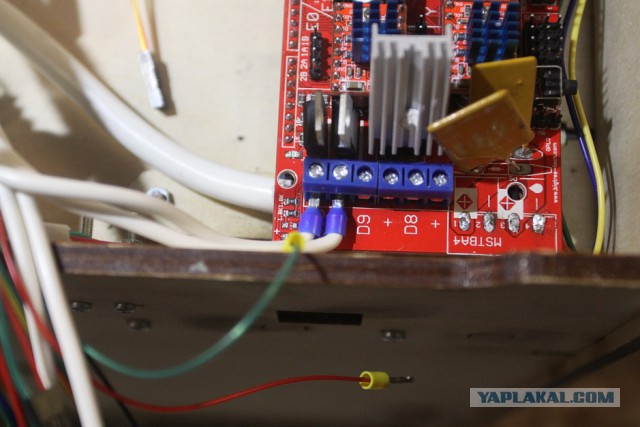

6.4. Обдув печатной зоны подключаем к РАМПС:
162

6.5. Двигатель Оси X:

Обратите внимание, что у шаговых двигателей есть 2 пары проводов (две обмотки):
163

Все комментарии:

gaag комментарий скрыт

-11

~~boxee~~ автор 25 апр 2017 в 22:23

Ярила • На сайте 9 лет

Все они легко прозваниваются мультиметром, или если пару замкнуть друг с другом, то двигатель крутится тяжелее чем обычно.
В моем случае по цветам:
A - зеленый и красный (у меня для запоминания ассоциировался с флагом Португалии).
B - желтый и синий (а этот ассоциировался с флагом Украины).

Как правило цвета у вас тоже совпадут, но проверить необходимо.

В разъем ставим цвета в следующем порядке зеленый-красный-синий-желтый и это для всех двигателей.
164

~~boxee~~ автор 25 апр 2017 в 22:23

Ярила • На сайте 9 лет

6.5.0. Двигатель оси Y:
165

Это сообщение отредактировал boxee - 25 апр 2017 в 22:24

~~boxee~~ автор 25 апр 2017 в 22:24

Ярила • На сайте 9 лет

6.6. Двигатель оси Z:
166

Это сообщение отредактировал boxee - 25 апр 2017 в 22:24

~~boxee~~ автор 25 апр 2017 в 22:24

Ярила • На сайте 9 лет

6.7. Двигатель экструдера:
167

Это сообщение отредактировал boxee - 25 апр 2017 в 22:24

~~boxee~~ автор 25 апр 2017 в 22:24

Ярила • На сайте 9 лет

6.8. Термистор печатной головы:
168

Это сообщение отредактировал boxee - 25 апр 2017 в 22:25

~~boxee~~ автор 25 апр 2017 в 22:25

Ярила • На сайте 9 лет

6.9. Термистор стола:
169

Это сообщение отредактировал boxee - 25 апр 2017 в 22:25

~~boxee~~ автор 25 апр 2017 в 22:25

Ярила • На сайте 9 лет

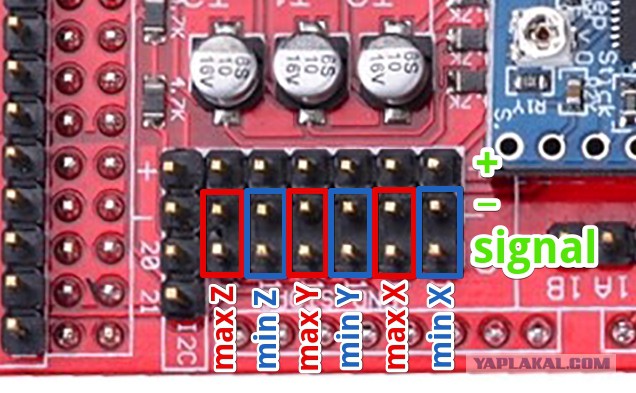

6.10. Концевые выключатели:
170

Это сообщение отредактировал boxee - 25 апр 2017 в 22:25

~~boxee~~ автор 25 апр 2017 в 22:25

Ярила • На сайте 9 лет

В нашем случае используется:
Z - max
Y - max
X- min
171

~~boxee~~ автор 25 апр 2017 в 22:26

Ярила • На сайте 9 лет

Получилась вот такая "петрушка"

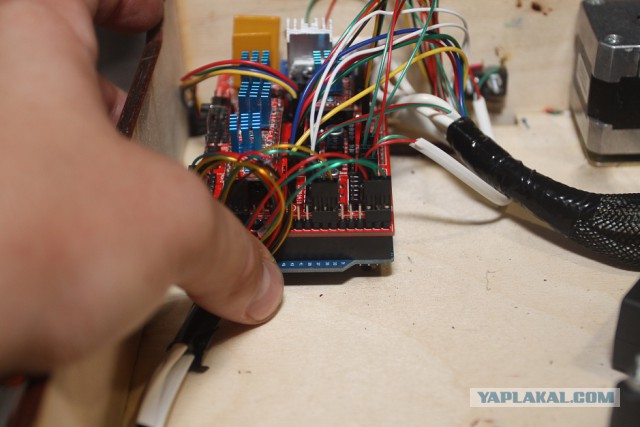

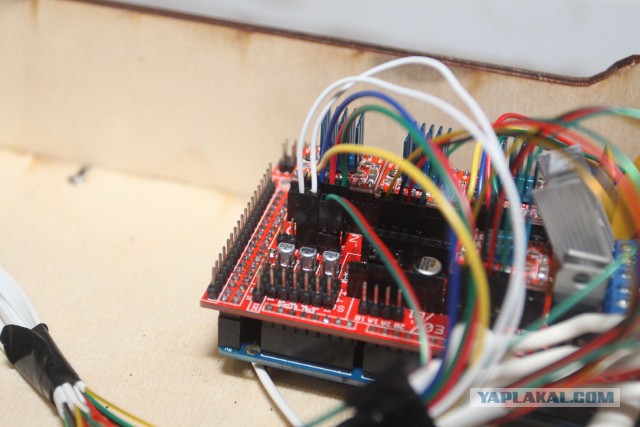

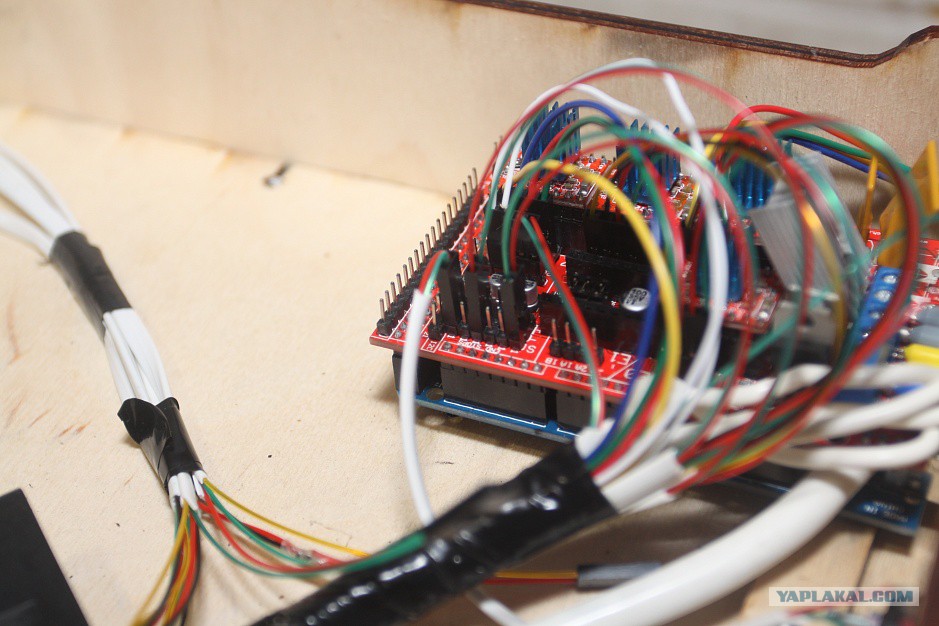

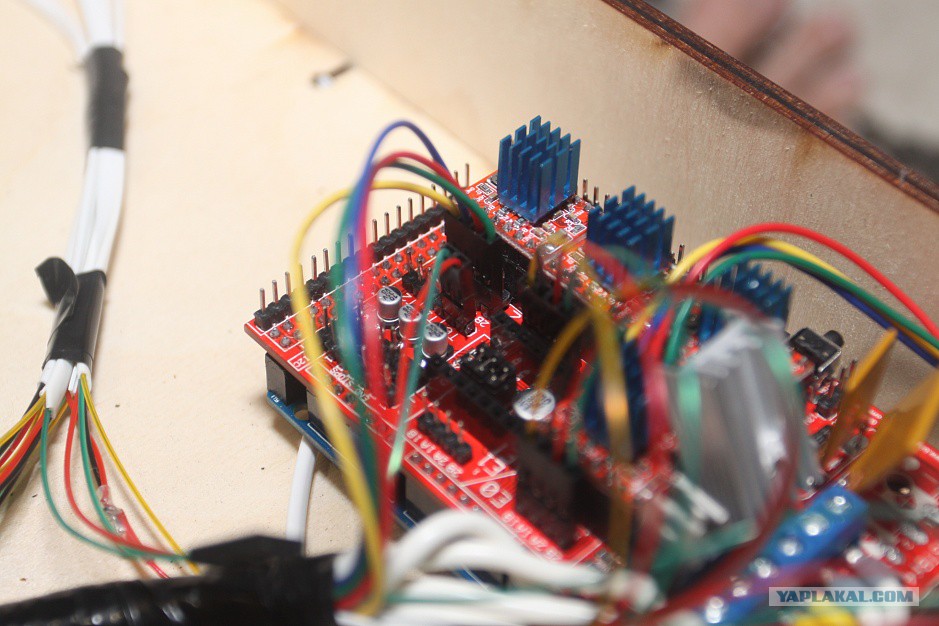

Вид на РАМПС:
172

~~boxee~~ автор 25 апр 2017 в 22:26

Ярила • На сайте 9 лет

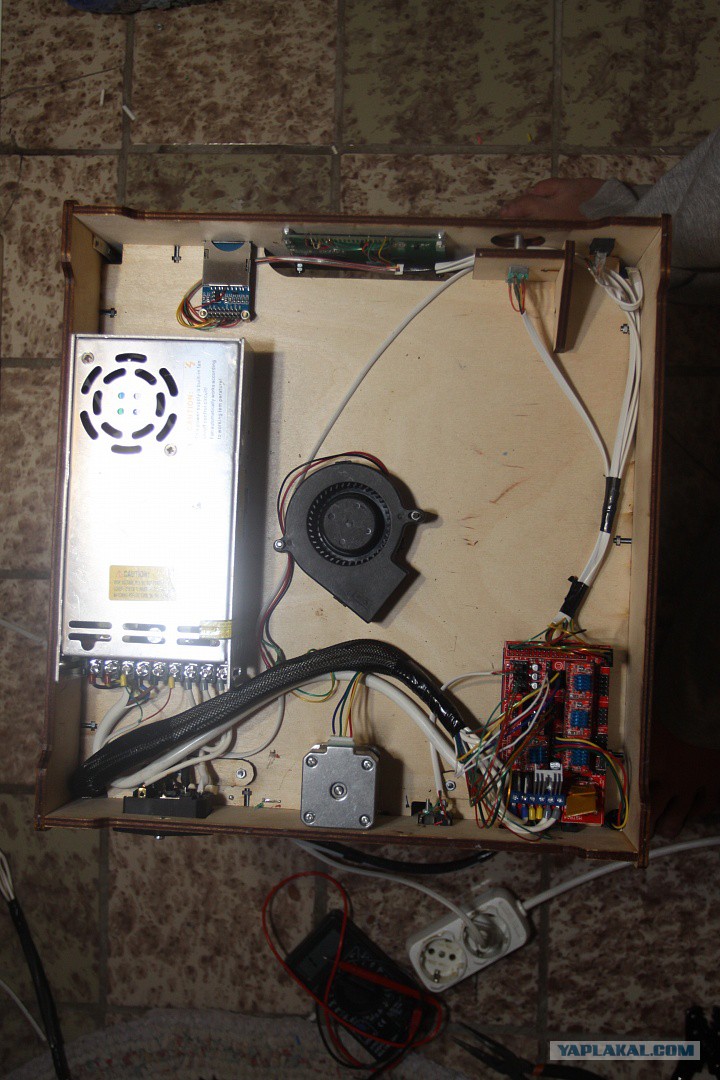

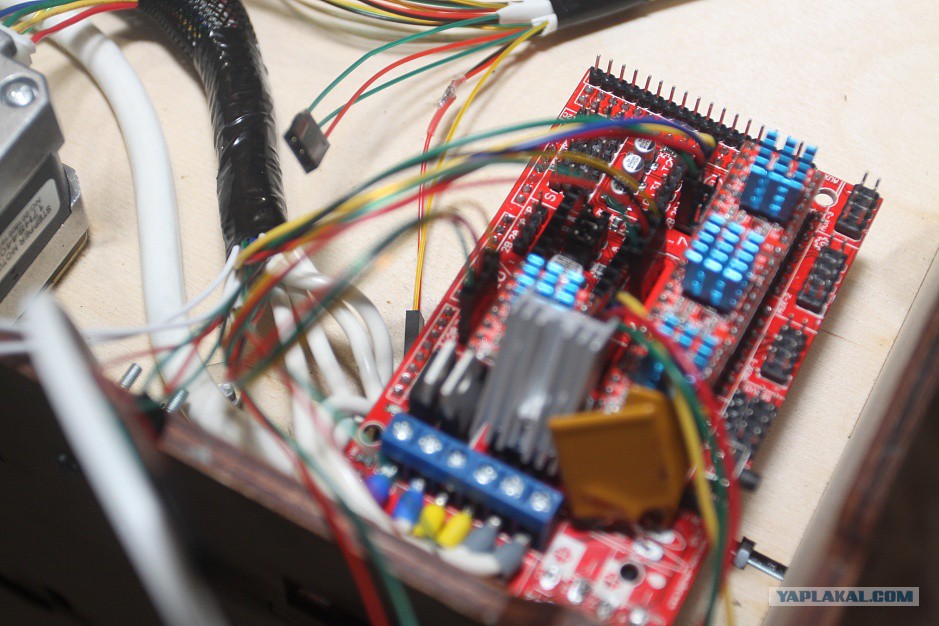

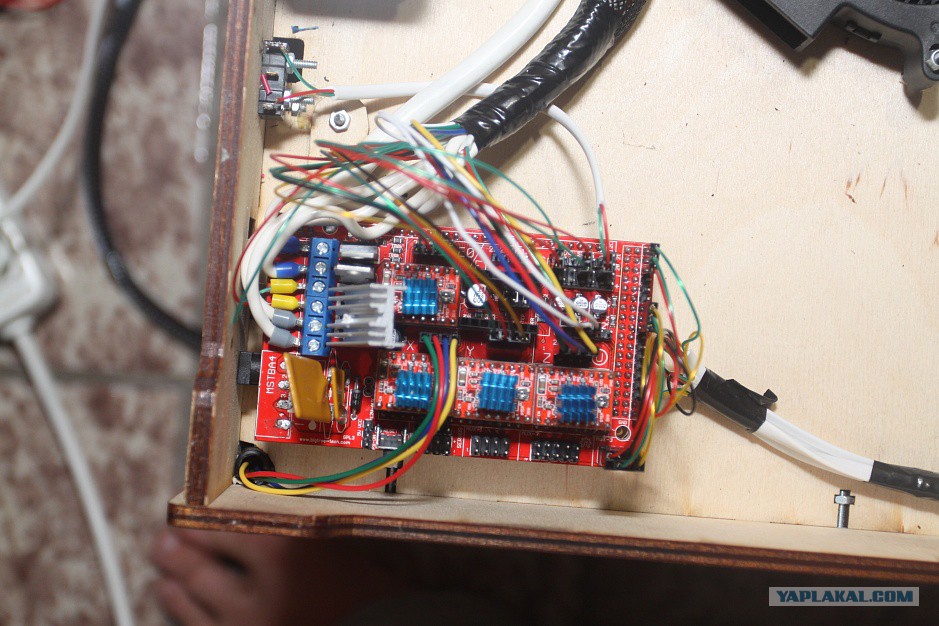

Общий вид на электронику:
После этого если все собрано правильно!!! при включении принтера у вас должен загореться экран, и закрутиться 3 вентилятора (в блоке питания, обдув Рампс и обдув радиатора печатной головы).
173

Это сообщение отредактировал boxee - 25 апр 2017 в 22:26
