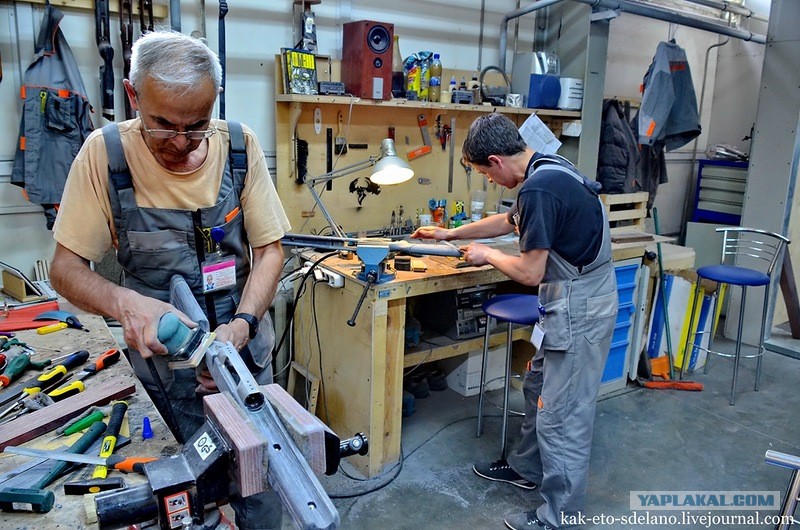

После обработки на фрезерном станке мастера вручную шлифуют её, наносят лазером фирменные насечки и несколько раз пропитывают маслом. За одну смену мастер изготавливает 2-3 ложи

Винтовки ORSIS: "Как это делается"

[^]
sbs
12.07.2013 - 05:47
0
Статус: Offline


Шутник

Регистрация: 2.09.11
Сообщений: 78
...

Винтовки ORSIS: "Как это делается"

[^]
sbs
12.07.2013 - 05:48
0
Статус: Offline


Шутник

Регистрация: 2.09.11
Сообщений: 78
...

Винтовки ORSIS: "Как это делается"

[^]
sbs
12.07.2013 - 05:48
0
Статус: Offline


Шутник

Регистрация: 2.09.11
Сообщений: 78
В заготовке делается выемка для ствола, после чего он еще раз покрывается маслом и уже затем лаком.

Винтовки ORSIS: "Как это делается"

[^]
sbs
12.07.2013 - 05:49
0
Статус: Offline


Шутник

Регистрация: 2.09.11
Сообщений: 78

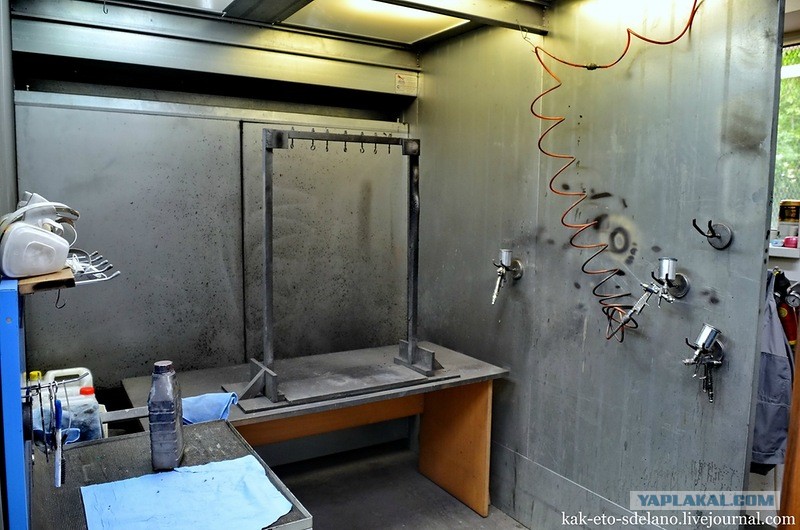

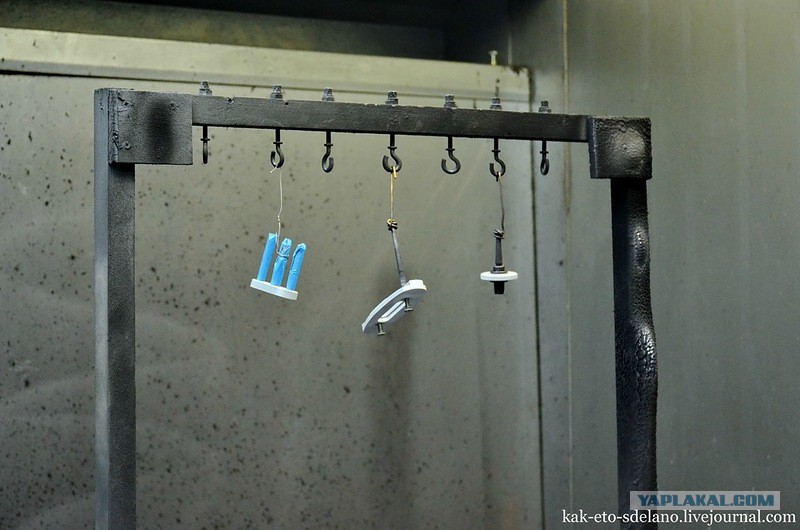

Дальше нас ждет цех покраски.

Винтовки ORSIS: "Как это делается"

[^]
sbs
12.07.2013 - 05:49
0
Статус: Offline


Шутник

Регистрация: 2.09.11
Сообщений: 78
...

Винтовки ORSIS: "Как это делается"

[^]
sbs
12.07.2013 - 05:49
0
Статус: Offline


Шутник

Регистрация: 2.09.11
Сообщений: 78
...

Винтовки ORSIS: "Как это делается"

[^]
sbs
12.07.2013 - 05:50
0
Статус: Offline


Шутник

Регистрация: 2.09.11
Сообщений: 78

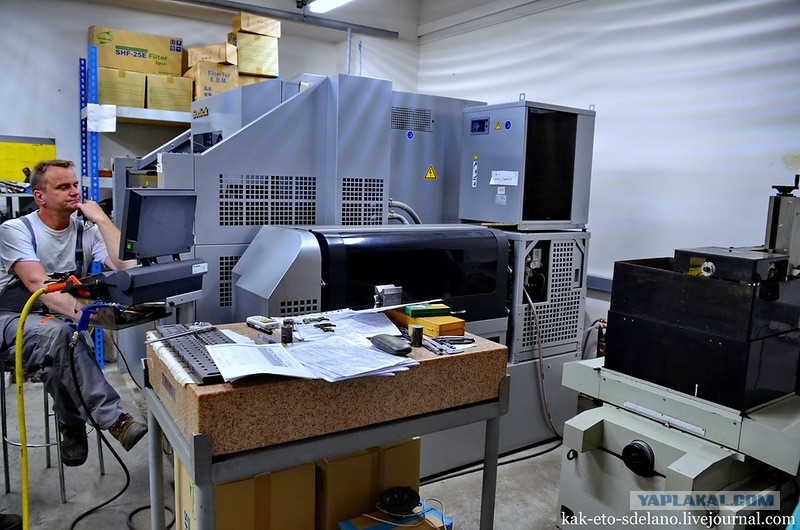

при помощи высокоточной аппаратуры (стоимость которой исчисляется десятками тысяч евро) из металла вырезаются детали для затворной группы (курки, предохранители, спусковые крючки), которые невозможно было бы сделать при помощи других станков.

Винтовки ORSIS: "Как это делается"

[^]
sbs
12.07.2013 - 05:50
0
Статус: Offline


Шутник

Регистрация: 2.09.11
Сообщений: 78
...

Винтовки ORSIS: "Как это делается"

[^]
sbs
12.07.2013 - 05:50
0
Статус: Offline


Шутник

Регистрация: 2.09.11
Сообщений: 78

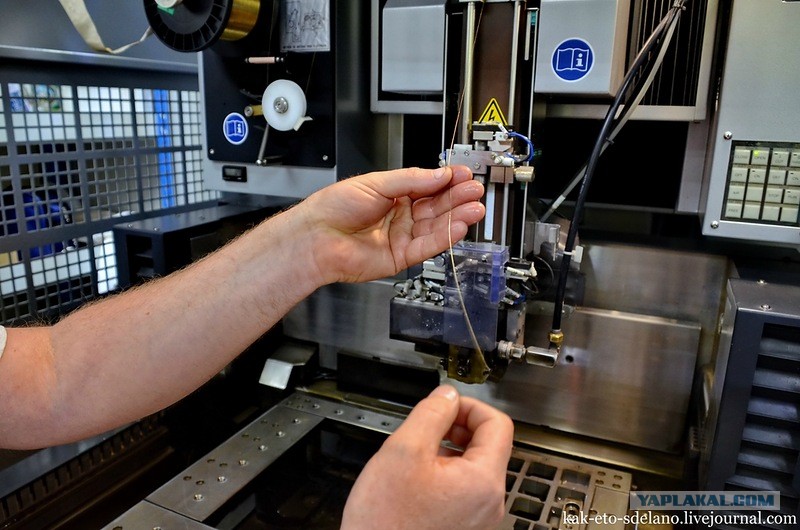

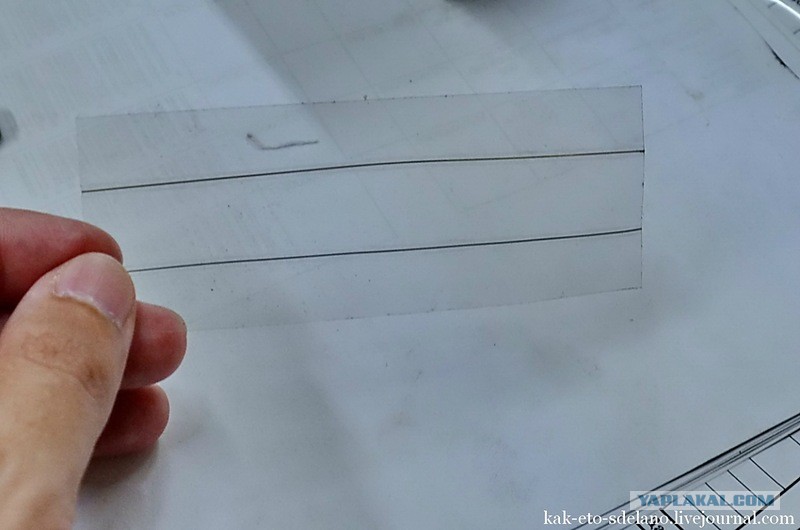

Детали вырезаются с помощью технологии электрической эрозии. Вот такой нитью, она может быть из молибдена или из латуни.

Винтовки ORSIS: "Как это делается"

[^]
sbs
12.07.2013 - 05:50
0
Статус: Offline


Шутник

Регистрация: 2.09.11
Сообщений: 78

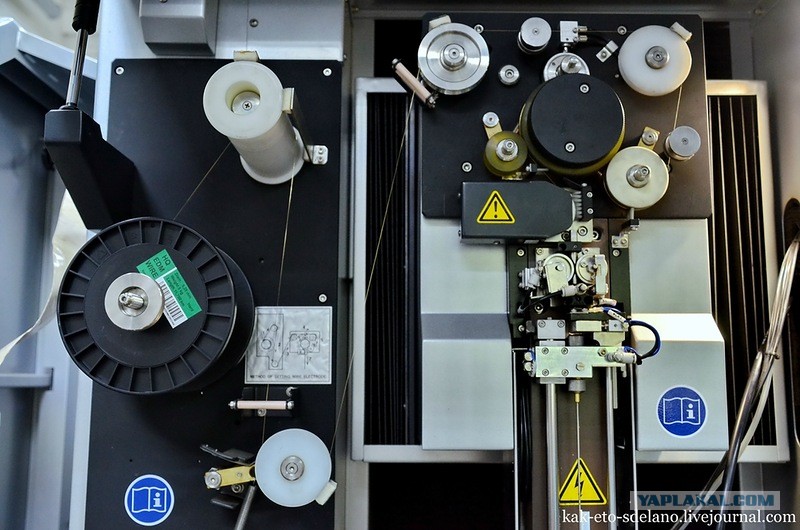

Все происходит так: нить с катушки продевают через небольшое отверстие в металлическом листе или болванке, закрепляют снизу так, чтобы она могла наматываться на другую катушку. Затем этот лист погружается в ванну с водой, в которую подается ток высокого напряжения и силы

Винтовки ORSIS: "Как это делается"

[^]
sbs
12.07.2013 - 05:51
0
Статус: Offline


Шутник

Регистрация: 2.09.11
Сообщений: 78
Нить быстро наматывается на вторую катушку и станок таким образом вырезает детали, которые отличаются высокой точностью до микронов. Этот процесс может занимать 3-4 часа. Такой модернизированный электролобзик.

Винтовки ORSIS: "Как это делается"

[^]
sbs
12.07.2013 - 05:51
0
Статус: Offline


Шутник

Регистрация: 2.09.11
Сообщений: 78
...

Винтовки ORSIS: "Как это делается"

[^]
sbs
12.07.2013 - 05:51
0
Статус: Offline


Шутник

Регистрация: 2.09.11
Сообщений: 78
...

Винтовки ORSIS: "Как это делается"

[^]
sbs
12.07.2013 - 05:52
0
Статус: Offline


Шутник

Регистрация: 2.09.11
Сообщений: 78
Вот из этой болванки

Винтовки ORSIS: "Как это делается"

[^]
sbs
12.07.2013 - 05:52
0
Статус: Offline


Шутник

Регистрация: 2.09.11
Сообщений: 78
вырезается лишнее, чтобы можно было вставить другую деталь.

Винтовки ORSIS: "Как это делается"

[^]
sbs
12.07.2013 - 05:52
1
Статус: Offline


Шутник

Регистрация: 2.09.11
Сообщений: 78

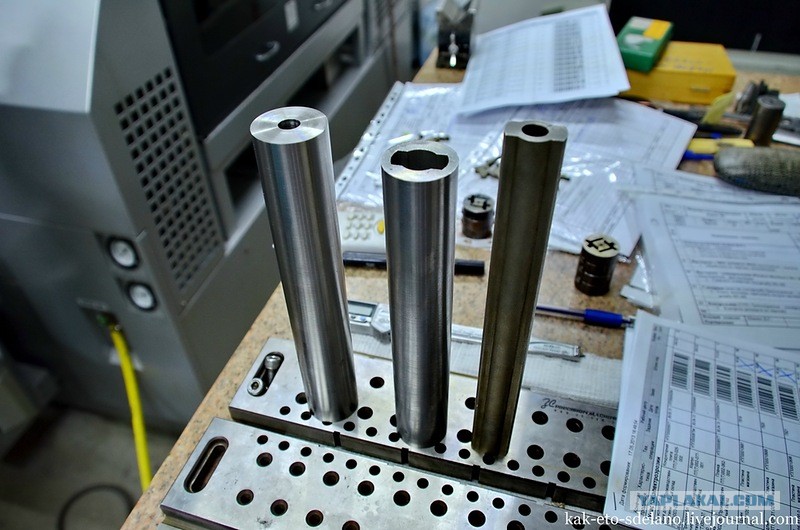

И еще меня удивило то, что нить может резать под углом. Вот из середины этого цилиндра вырезается деталь, которая с одной стороны круглая, а с другой в форме звездочки.

Винтовки ORSIS: "Как это делается"

[^]
sbs
12.07.2013 - 05:53
0
Статус: Offline


Шутник

Регистрация: 2.09.11
Сообщений: 78
Детали спускового механизма.

Винтовки ORSIS: "Как это делается"

[^]
sbs
12.07.2013 - 05:53
0
Статус: Offline


Шутник

Регистрация: 2.09.11
Сообщений: 78

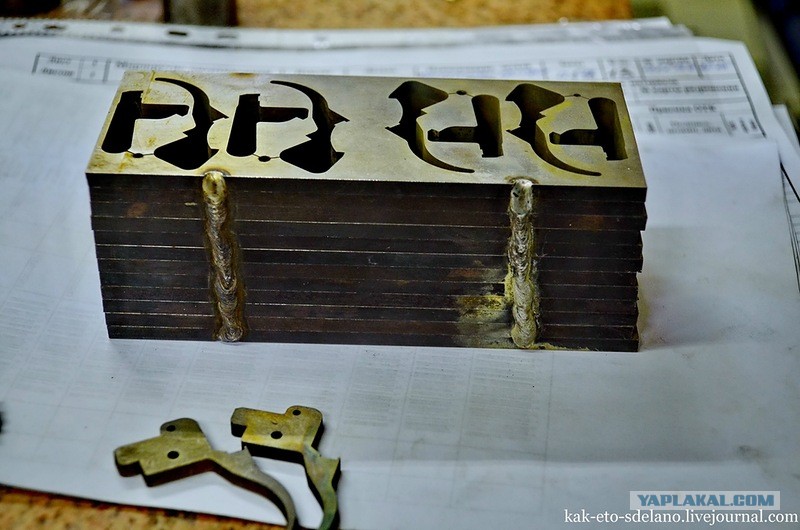

Здесь видно, что несколько листов сварили вместе, чтобы вырезать максимальное количество деталей.

Винтовки ORSIS: "Как это делается"

[^]
sbs
12.07.2013 - 05:54
0
Статус: Offline


Шутник

Регистрация: 2.09.11
Сообщений: 78
Покидаем этот цех и направляемся участок сборки, это последний этап перед тем, как винтовка попадет в тир.

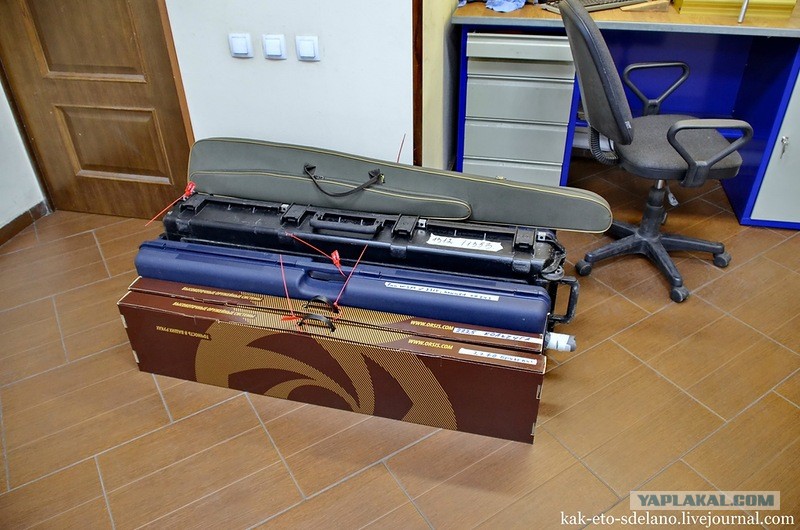

В этих коробках уже готовые винтовки

Винтовки ORSIS: "Как это делается"

[^]
sbs
12.07.2013 - 05:54
0
Статус: Offline


Шутник

Регистрация: 2.09.11
Сообщений: 78

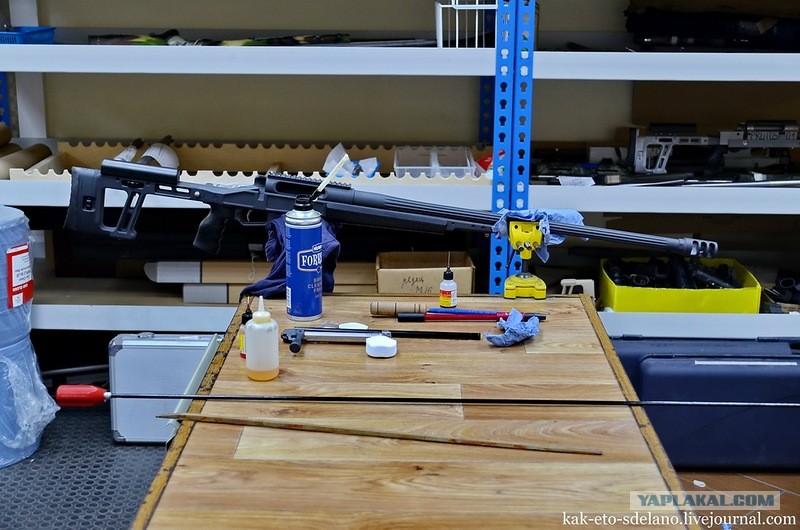

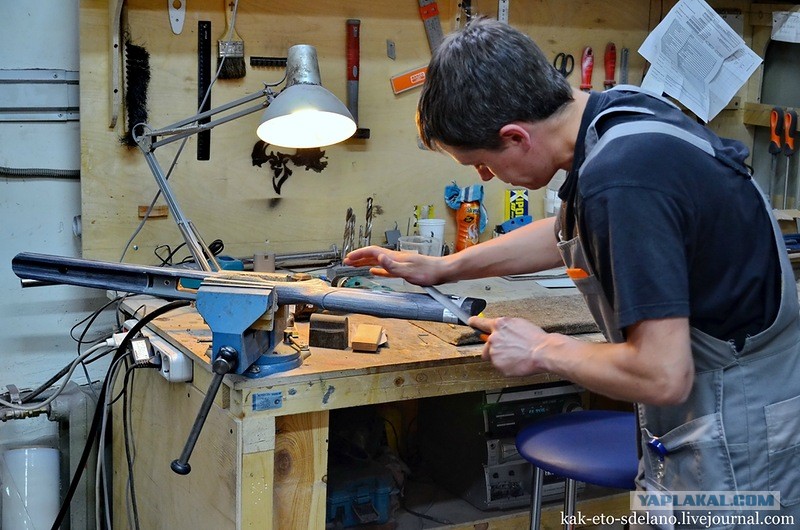

Специалист собирает вместе детали затворной группы, присоединяет их к стволу, после чего следует процесс гласс беддинга. На ложу для винтовки наносят специальную мастику, в неё кладут металлические детали и оставляют на сутки до полного высыхания. Потом детали снова вынимают и отдают на покраску, а на ложе остаётся их точный оттиск, который позволяет подогнать дерево под металл. Это обеспечивает большую точность оружию.

Винтовки ORSIS: "Как это делается"

[^]
sbs
12.07.2013 - 05:54
0
Статус: Offline


Шутник

Регистрация: 2.09.11
Сообщений: 78
...

Винтовки ORSIS: "Как это делается"

[^]
sbs
12.07.2013 - 05:54
0
Статус: Offline


Шутник

Регистрация: 2.09.11
Сообщений: 78

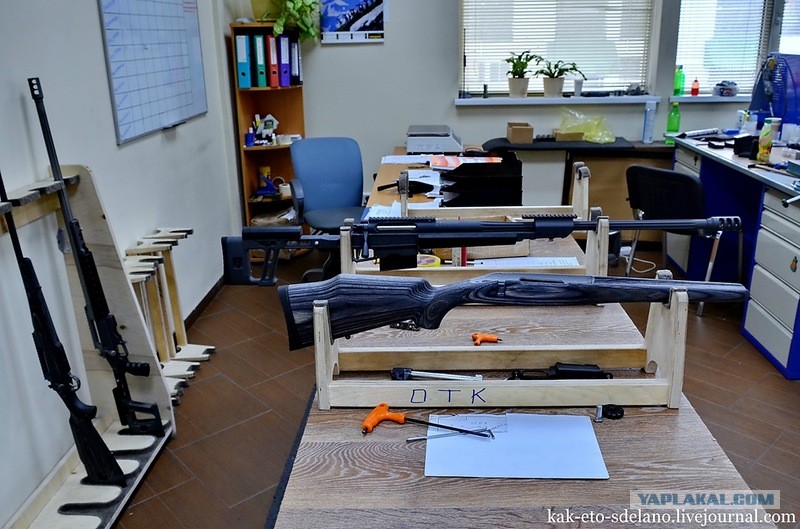

После покраски детали снова соединяют вместе. Специалисты отдела технического контроля осматривают готовый продукт и дают заключение о том, что винтовка готова к стрельбе.

Винтовки ORSIS: "Как это делается"

[^]
sbs
12.07.2013 - 05:55
0
Статус: Offline


Шутник

Регистрация: 2.09.11
Сообщений: 78
Каждый день на заводе выпускают 5-6 винтовок.
