Это не композиция!
Это АНАЛОГОВАЯ ВЫЧИСЛИТЕЛЬНАЯ МАШИНА!
(Далее копипаста)

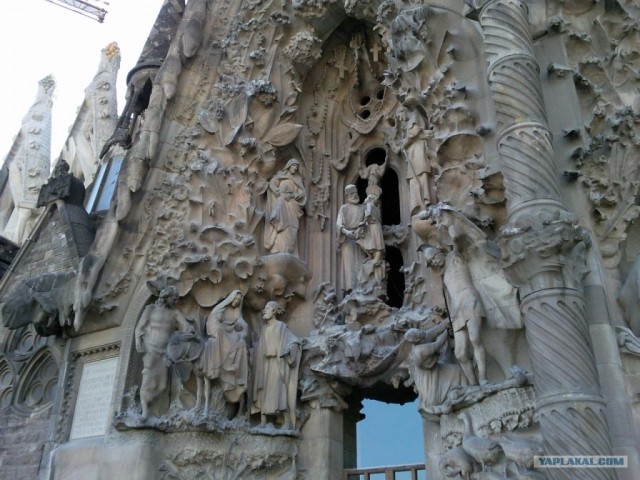

Без этого бы ничего не было. Можно бесконечно любоваться красотой собора, но красота человеческой мысли и творческого духа именно в этой модели. Это аналоговая вычислительная машина, которая решает задачу распределения статических нагрузок в конструкции собора.
В традиционных постройках всегда вертикальные колонны завершаются куполом, или перекрытием Более-менее понятно.
В Санта Саграда Фамилия сотни колонн различной длины и формы уходят ввысь под фантастическими углами, образуя между собой арки параболической формы. Сверху собор украшен башнями, которые стоят на тех же колоннах, точнее, на некоторых из них. Некоторые колонны имеют горизонтальные связи, некоторые – нет.
Если отдельно взятая колонна окажется слишком выгнутой, вес башен выдавит её наружу, если недостаточно выгнутой – то вес самой колонны разрушит её, согнув внутрь!
Как же узнать единственно верный угол для КАЖДОЙ части КАЖДОЙ колонны, когда вектор силы будет направлен строго вдоль?
Как узнать эти углы для фрагментов сотен колонн, с башнями наверху, и без?
Когда были готовы черновые эскизы, известны сорта камня колонн, его плотность, и, соответственно, рассчитан вес всех фрагментов, Гауди создал эту гениальную модель:
Вес каждого каменного фрагмента в масштабе был заменён весом песка в мешочке, взвешенном на аптекарских весах. Модель сделали зеркальной, заменив сжатие колон, на их растяжение! Каждая колонна была заменена на отрезок верёвки, в выбранном масштабе длины. К узлам – стыкам деталей подвесили мешочки – их вес.
Когда модель подняли на вес, то каждая колонна - верёвка приняла своё единственно правильное положение! Причем, МГНОВЕННО!
Далее Гауди и его помощники вооружились лекалами, и прочим инструментом, и перенесли полученные углы и контрольные размеры на реальные чертежи, конечно, в масштабе.
Вообще Гауди никогда не спешил. У него было множество идей по каждому поводу. Он никогда не хватался за первое очевидное решение. Он всегда оставлял время подумать. Когда его спрашивали, когда он закончит этот собор, он поднимал палец к небу, и говорил что-то вроде: "Моему заказчику спешить некуда". Вот, наверное, так и стоит конструировать. Не скрою, он мой любимый инженер - легенда.
Модель и далее служила им верой и правдой уже во время стройки, ведь бывает, необходимо что-то изменить, вот они и меняли, добавляли, убирали мешочки и верёвочки.
это было сделано за десятилетия до появления цифровых вычислительных машин. Машины, пригодные для подобных расчетов, появились только в 60-70 годах 20 века. Для расчета подобной задачи – графа, или матрицы с таким количеством связей, понадобились бы недели машинного времени, и месяцы ввода данных. Эта задача и сейчас не кажется простой. А машина Гауди работает, без всякого электричества, используя только силу тяжести.
