skysnet
23.07.2010 - 07:34
0
Статус: Offline


Весельчак

Регистрация: 6.08.08
Сообщений: 164
SevaLamerson, истину глаголиш! Антенны надо делать нормальные(уда-яги,антенна харченко с отражателем и тп), а не "брелок" этот к железке подносить - иначе все улучшение связи обуславливается просто поднесением "массы"...

[^]
RuslanRec
23.07.2010 - 07:34
0
Статус: Offline


Весельчак

Регистрация: 5.08.09
Сообщений: 183

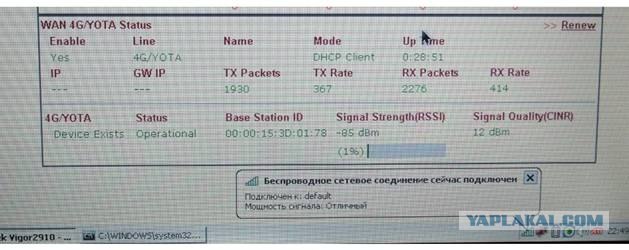

При одинаковой высоте подвеса уровень получили разный. Модем Samsung принял сигнал с уровнем 13Дб, а вот панель дала 24Дб.



Дуршлаг 4G или русские нано-технологии

[^]
RuslanRec
23.07.2010 - 07:35
0
Статус: Offline


Весельчак

Регистрация: 5.08.09
Сообщений: 183

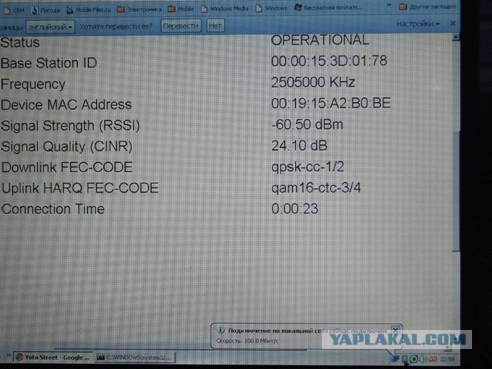

Ёта стрит

Дуршлаг 4G или русские нано-технологии

[^]
RuslanRec
23.07.2010 - 07:35
0
Статус: Offline


Весельчак

Регистрация: 5.08.09
Сообщений: 183

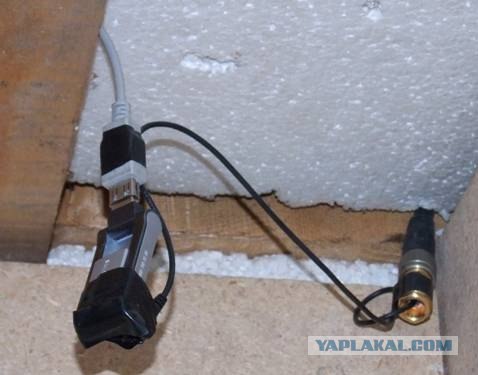

Почему такие разные результаты? Ниже можно увидеть модем подключенный через самодельный переходник к антенне.
В качестве переходника я мспользовал кусочек провода для подключения внешней GSM антенны к телефонам и N разьем, отсюда и потери.


Это сообщение отредактировал RuslanRec - 23.07.2010 - 07:39

Дуршлаг 4G или русские нано-технологии

[^]
RuslanRec
23.07.2010 - 07:36
0
Статус: Offline


Весельчак

Регистрация: 5.08.09
Сообщений: 183
Хотя моя антенна и имеет усиление 24 Дб, она достаточно широкополосна и имеет резонанс на низшей частоте чем панель Yota Street. У панели Yota Street есть еще не маловажный плюс - передачик и приемник собранны в одном копрусе с антенной имеющий правильный резонанс на рабочем диапазоне.

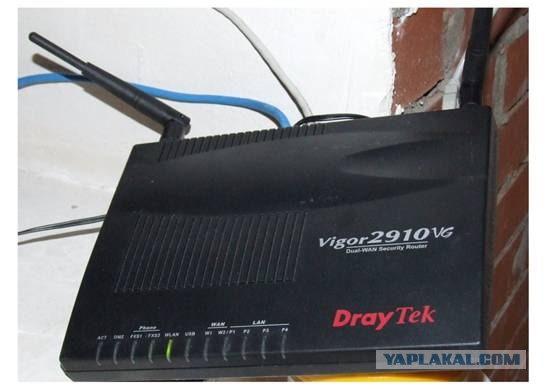

Вот так выглядит DrayTec Vigor 2900VG. Позже отпишу как получиться с DLINK DIR-320.

Дуршлаг 4G или русские нано-технологии

[^]
RuslanRec
23.07.2010 - 07:36
0
Статус: Offline


Весельчак

Регистрация: 5.08.09
Сообщений: 183

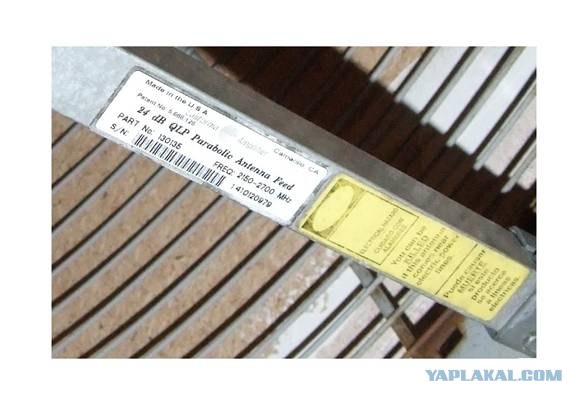

Вот что пишут "буржуи" на антенне.

Добавлено1 в 07:37
Как видно диапазон у моей антенны несколько широковат от 2150 до 2700 МГц, у Yota Street этот паказатель 2500 - 2700 МГц. Эх мне бы хороший анализатор, тогда бы можно было бы сделать антенну не хуже заводской.



P.S. Буду собирать спиральную антеннку и опробую логопериод на Yota. Продолжение следует...

Все вместе можно почитать тут http://ufa.ru/articles55.html

Дуршлаг 4G или русские нано-технологии

[^]
anikifya
23.07.2010 - 07:57
0
Статус: Offline


Ярила

Регистрация: 20.04.10
Сообщений: 6850
Цитата
P.S. Буду собирать спиральную антеннку и опробую логопериод на Yota. Продолжение следует...


Спиральная все же под круговую поляризацию.
А логопериод без оборудования в домашних условиях...очень трудно.

Проще пересчитать квадрат под ёту.
Или панель, но ее рисовать надо будет.
Я бы сделал слотовую (ну люблю я их и все)

[^]
RuslanRec
23.07.2010 - 08:09
0
Статус: Offline


Весельчак

Регистрация: 5.08.09
Сообщений: 183
Квадратик я паял вот такой http://radio400.narod.ru/antwifi.html

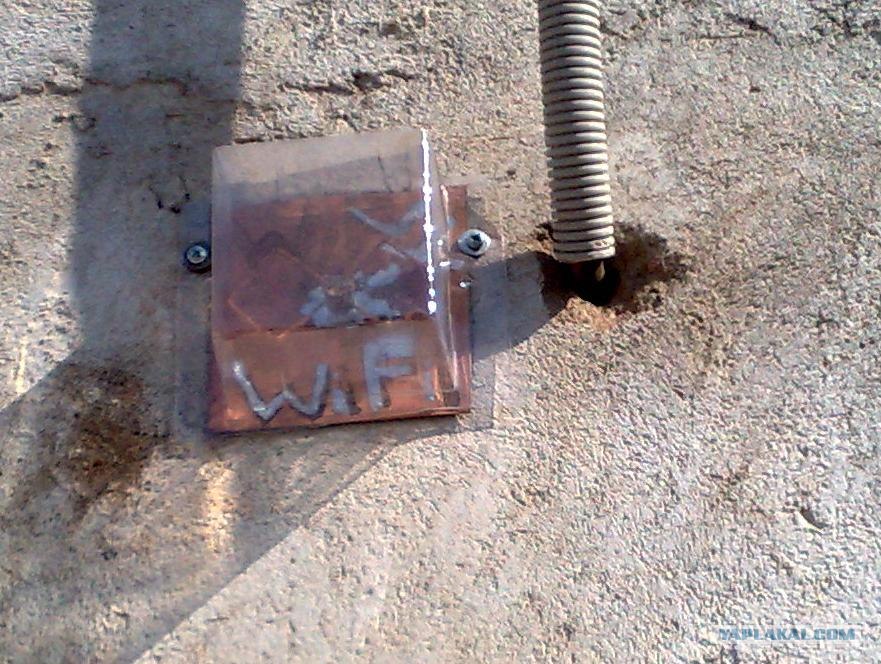

вот так он выглядит на стене дома, но у такой конструкции малое усиление.

Вот еще неплохая идея
http://www.qrz.ru/schemes/contribute/anten.../bi-quad2.shtml

Слотовая это хорошо конечно но кто же будет такой волновод пилить? Большинство народа делает из подручных средств.

Это сообщение отредактировал RuslanRec - 23.07.2010 - 08:14

Дуршлаг 4G или русские нано-технологии

[^]
Shoore
20.08.2010 - 13:14
0
Статус: Offline


Шутник

Регистрация: 3.08.10
Сообщений: 30
YOTA inside modem (внутри бука)
user posted image
Зонтик не пристроишь... но и так не жалуюсь.

Это сообщение отредактировал Shoore - 20.08.2010 - 13:17

[^]
Lelechka
22.08.2010 - 21:17
0
Статус: Offline


Балагур

Регистрация: 23.01.10
Сообщений: 999
мы раньше антенны для телека из аллюминиевых баночек сотворяли sm_biggrin.gif

[^]
