Новые сюрпризы от застройщика

ГОСТ Р 50571-5-52-2011
«Низковольтные электроустановки.
Часть 5. Выбор и монтаж электрооборудования.
Глава 52. Электропроводки»: «Использования соединений пайкой рекомендуется избегать, за исключением коммуникационных схем. Если такие соединения используются, то они должны быть выполнены с учетом возможных смещений, механических усилий и повышения температуры при коротких замыканиях (см. 522.6, 522.7 и 522.8)».

Про PE тоже ГОСТ Р 50571.5.54-2013 есть.

Размещено через приложение ЯПлакалъ

неее... дорогой, ты недопонял.... 2 розетки в одной линии, это уже ПОТЕНЦИАЛЬНЫЕ 32А потребления... Для понимания... У нас все бытовые приборы с ШТЕПСЕЛЬНОЙ вилкой на конце из этого расчета исходят. Т.е. не может быть в природе прибора, имеющего ВИЛКУ, мощность которого больше ~3.7КВт. А обычно - не более 3.2КВт. Поэтому если вам в магазине продают тепловую пушку или ременной компрессор, заявленной мощностью 4500Вт и имеющего "на хвосте" обычную вилку, знай, что тебя НАЕБАЛИ! Не, это не значит, что не существует однофазных приборов на 4-5-10КВт, это значит, что подключение у них будет либо уже на СИЛОВОЙ розетке (синенькие такие, на 32А), либо непосредственно на клеммы автомата и т.д. Потому как иных вариантов ПОТРЕБИТЕЛЬСКОГО соединения для токов более 16А - НЕТ. И тем не менее, вернувшись к теме, если есть вилка, то предполагается потенциально предельная нагрузка в 16А. Хочется тебе того или нет. В одном углу комнаты включил пылесос, в другом углу жона гладит... Вот тебе "группа" розеток, и потребление по линии ВЫШЕ номинального.

Это сообщение отредактировал Kluw - 15.04.2024 - 20:07

Все правильно писал, ПЕРЕДЕЛЫВАЙ, скрутка и потом пайкой или сваркой что будет под рукой.

Ты не понял. Есть подключение единицы техники с определенным энергопотреблением, например водонагреватель или кондиционер без розетки, напрямую кабелем к клеммной коробке прибора. Там нагрузка ограничена и кабель можно применить рассчитаный на этот аппарат.А есть розетка, куда хозяюшка может вставить тройничек и подключить три обогревателя. Так понятно?

Кстати- есть мнение что сварка скруток как на фото выше это из разряда - показать заказчику что ты не абы как а спысыалист 😁

Пайка появилась как допустимое соединение только в 7 редакции ПУЭ (ЕМНИП). До этого запрещали по ряду причин.

Но, я, например, до сих пор не приемлю пайку по ряду причин...

У меня на вагах варочная панель подключена с максимальной мощностью 7 кВт. Пятый год полёт нормальный. Ваги на 32А

Ну да, ну да!
Это Вы знаете, я знаю...
А сколько в доме-человейнике офисного плангтона (не по жизни даже, а по знаниям и навыкам)?!!!!
А сколько электриков-чурок (иначе и не назвать!)!
В том же здании видел, как "тёплый пол" укладывали на черновую стяжку под термоизоляционную плёнку. Бригадир - махровый армянин, работяги ещё более "русские".

Хоть одну причину назовите, просто интересно. Без подвоха.

Автомат должен защищать линию (проводку). А сколько тройников и сколько обогревателей включит хозяюшка - покуй. Автомат должен сработать по перезрузке и спасти линию.

Комбинированные плиты включаются просто в розетку.

Размещено через приложение ЯПлакалъ

Короче- совет автору- делай скрутку, концы обваривай,затем пропаяй и обжимай нах гильзами. Можешь прям по вагам и делать- будет надежно 😂

Течёт она. Поавится и течёт.
Я конечно хуй знает как так нагрузить, но...

Размещено через приложение ЯПлакалъ

Это ТЫ не понял. Если "хозяюшка" так сделает, она получит оплавившуюся "дулю" на месте розетки, или, скорее всего, тупо сработает автомат по току, если он нормально подобран по номиналу и по классу... Поэтому, еще раз, все НОРМИРОВАННО, ровно также, как и кабель в стене и автоматы и т.д. Все РАССЧИТАНО на свой номинал, вполне конкретный. Если будет тройник - значит итогом будет темно, т.к. защита сработает, или сильно тепло, если НЕ сработает. При этом максимум одной розетки - по прежнему 16А. И тройники пихать туда не запрещено... До 16А - пихай пожалуйста...

себе бы я вот так бы делал...




Это сообщение отредактировал dekokt - 15.04.2024 - 20:13

Все верно. Предварительная скрутка является мерой против возможных смещений от механических усилий и повышения температуры при коротких замыканиях

Про РЕ тема отдельная, там свои нормы.

Скрути, спаяй, по желанию, накрути СИЗ.

Размещено через приложение ЯПлакалъ

К гильзам нужен пресс. Пассатижами так не обожмёшь. А пресс хороших денег стоит.

Ну тогда ещё ГОСТ про "заземление" прочти.

Не больше при стандартном напряжении 220-230 В.

Размещено через приложение ЯПлакалъ

а ну ка! каких денег пресс стоит?

Я такое видал, щупал и офигевал, там были медь и алюминий сварены за много лет до моего присутствия и ничего не окислено, нагрузка примерно 10-ок светильников ДРЛ 2*40, провода алюминий 2,5, медь 1,5. Оба с одной изоляцией

В нашем спортзале 5000 в месяц

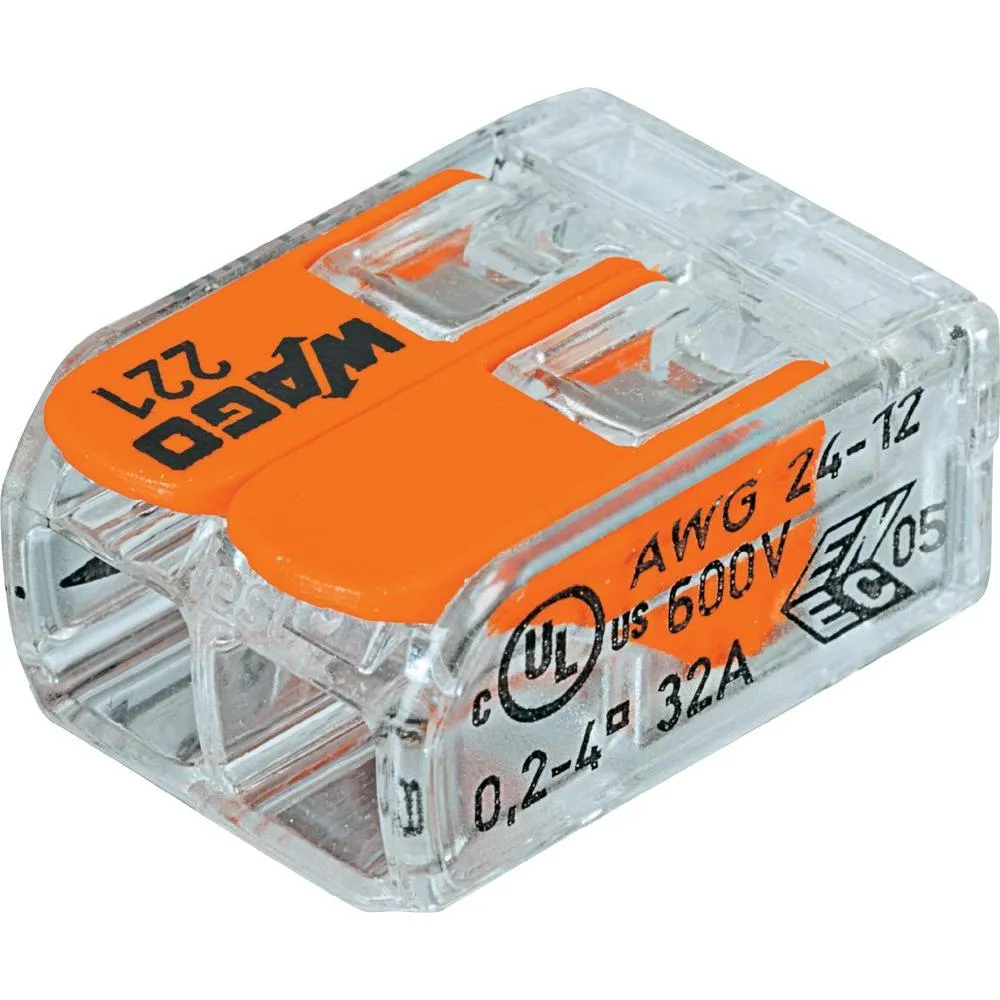

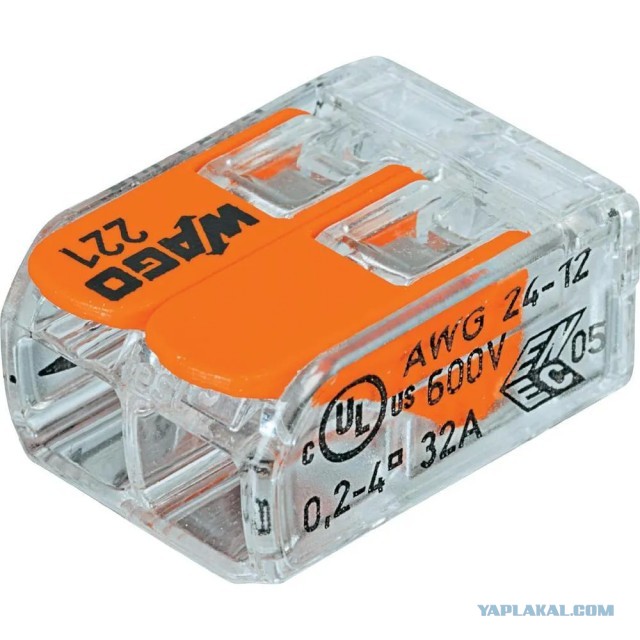

WAGO 221 серия
Клеммы этого типа выдерживают до 32 ампер и 450 V.
Минимальная степень защиты IP20 не позволяет использовать клеммы ВАГО при открытом уличном монтаже.

очень смешно...
кто вам даст столько
многоквартирные дома без электроплиты - максимум 16А на всю квартиру,
кстати их конечно можно набрать, но в некотором смысле надо постараться

PS у меня вся квартира на вагах, но я просчитывал токи по каждому шнурку вдумчиво и разумно
