Цитата (GREY08 @ 2.02.2019 - 01:01)

чет мне стремно становится, когда блок питания вдруг начинают "драйвером" называть

ну , блок питания - это вообще то power supply

а драйвер светодиода это не совсем блок питания,
это устройство которое удерживает ток через светодиод на определенном уровне. Поэтому драйвер - это вполне уместное название.
Это сообщение отредактировал vistador - 2 фев 2019 в 12:27

+ на всякий случай. А что это было?

Цитата (ipv4 @ 2.02.2019 - 13:24)

Цитата (Синтетик @ 2.02.2019 - 12:10) А я сдался и теперь заказываю платы с Китая. Хотя я фоторезистом и не пользовался, осваивал разные варианты ЛУТ. Выше уже говорили: если нужна одна штука и сложность позволяет выполнить все своими руками, нах в китае? Мне моча в голову стукнула - вуаля, через 2-3 часа плата готова (если без маски). А тут, пока закажешь, пока приедет.... ради одной уникальной платы. ))

Во многих китайских производствах есть один ништяк. Платы до 10*10см в количестве 5 или 10 штук изготовят всего за 2 доллара, основную стоимость займет пересылка. Так пусть, если устройство стоящее, у меня останется несколько плат на запас или я смогу с кем либо поделится. Я обычно заказываю 5 штук, так как доставка 5 дешевле чем доставка 10. Но зато получаю удовольствие при монтаже, да и плотность монтажа увеличивается за счет того, что в основном начал разрабатывать двухсторонние платы. Для самостоятельного, качественного изготовления двухсторонней платы необходимо много времени и затрат.

Цитата (ipv4 @ 1.02.2019 - 23:45)

Я кончил, можно пинать.

не ну молодец,молодец.Расстояние засветки только не указал от диодов и до фоторезиста

Цитата (ipv4 @ 2.02.2019 - 01:05)

1. Отпилил кусок текстолита с припуском 5 мм с каждой стороны (много, но потом удобно пилить ножовкой в размер); 2. Обработал напильником, дабы не было заусенцев; 3. Обработал под струёй воды пемзой; 4. Отрезал резист в размер платы (плюc лапоть). 5. Снял плёнку с резиста, прикатал пальцами к текстолиту, тактильно и визуально контролируя, чтобы не было пузырей (ну, хотя бы не более 3*0.5л) и пылинок. 6. Лист бумаги складываем вдвое, внутрь - плату. Бутерброд - в ламинатор ВСЁ!!!! 7. Второй раз, чисто для надежности.

В точности все как и я, кроме выделенного момента. Здесь не соглашусь категорически! Эксперименты с тонкими дорожками показали, что грубые абразивы: ни наждачка, ни чистящие порошки, ни даже просто жесткая сторона губки, неприемлимы - будут подтравы. Лично я максимально удовлетворительного эффекта добился с полирующей пастой, типа той, которой стекла фар у автомобилей полируют. 30 секунд ватным тампоном с усилием по плате, потом мягкой губкой с фейри под струю воды и плата радует глаз чистой сверкающей зеркальной поверхностью. Фоторезист накатывается и держится идеально.

Цитата (ОзерныйУж @ 2.02.2019 - 12:54)

Цитата (ipv4 @ 1.02.2019 - 23:45) Я кончил, можно пинать. не ну молодец,молодец.Расстояние засветки только не указал от диодов и до фоторезиста

Табурет получился строго кубический - 200x200x200

Скажи пожалуйста, а рисунок перчатки на чем печатаешь?

Отправлено с мобильного клиента YAPik+

Цитата (rex72 @ 2.02.2019 - 13:06)

Скажи пожалуйста, а рисунок перчатки на чем печатаешь? Отправлено с мобильного клиента YAPik+

HP1020, плёнка Lomond для лазерных принтеров и копиров

Полезно не полезно, главное сделал!!! Это лучше чем бухать и плакать !!!

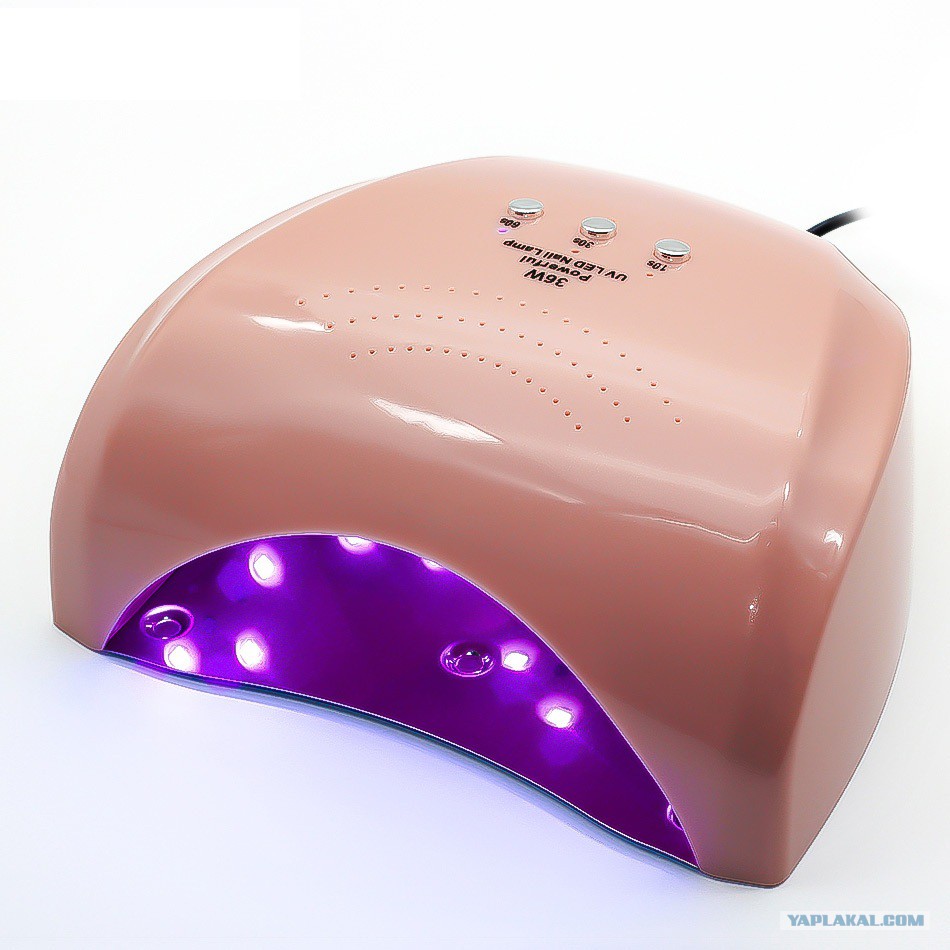

Для небольших плат есть и готовые решения, УФ светильники для гель лака. Пожалуй во многом благодаря развитию этого вида маникюра УФ светодиоды получили такое распространение.

Цитата (Синтетик @ 2.02.2019 - 13:18)

Для небольших плат есть и готовые решения, УФ светильники для гель лака.

Точечные источники света на столь близком расстоянии дадут неравномерность засветки по площади. Да и шаблон прижимать внутри этой конструкции неудобно, что-то придумывать надо.
Я себе установку сделал из старого сканера и пары сотен уф диодов за матовым стеклом. В целом доволен, но если дойдут руки, то знаю что переделал бы.

Цитата (Nivel @ 2.02.2019 - 14:32)

Цитата (Синтетик @ 2.02.2019 - 13:18) Для небольших плат есть и готовые решения, УФ светильники для гель лака. Точечные источники света на столь близком расстоянии дадут неравномерность засветки по площади. Да и шаблон прижимать внутри этой конструкции неудобно, что-то придумывать надо. Я себе установку сделал из старого сканера и пары сотен уф диодов за матовым стеклом. В целом доволен, но если дойдут руки, то знаю что переделал бы.

Если рассеиватель стекло - это ошибка. Стекло задерживает УФ излучение. МБ оргстекло?

Цитата (Синтетик @ 2.02.2019 - 13:54)

Если рассеиватель стекло - это ошибка. Стекло задерживает УФ излучение. МБ оргстекло?

Если речь про матовое, то да, оргстекло, точнее акриловое, но оно расположено под штатным стеклом сканера, а оно, на сколько я знаю, самое стеклянное из стеклянных, нифига не кварцевое. Все отлично. Кроме того, надо понимать, что для уф лучей силикатное стекло не непреодолимая преграда, мы же не используем жесткое излучение как для обеззараживания, и в радиолюбительской практике для засветки резиста еще до появления светодиодов использовались люминесцентные уф лампы без люминофора и прочие энергосберегайки у которых обычная стеклянная колба.

Цитата (Nivel @ 2.02.2019 - 12:32)

Цитата (Синтетик @ 2.02.2019 - 13:18) Для небольших плат есть и готовые решения, УФ светильники для гель лака. Точечные источники света на столь близком расстоянии дадут неравномерность засветки по площади. Да и шаблон прижимать внутри этой конструкции неудобно, что-то придумывать надо. Я себе установку сделал из старого сканера и пары сотен уф диодов за матовым стеклом. В целом доволен, но если дойдут руки, то знаю что переделал бы.

Наверное, имелось в виду, что благодаря развитию индустрии красоты, диоды с нужной длиной волны стали доступнее. Мне кажется, лампа для маникюра не имелась в виду.

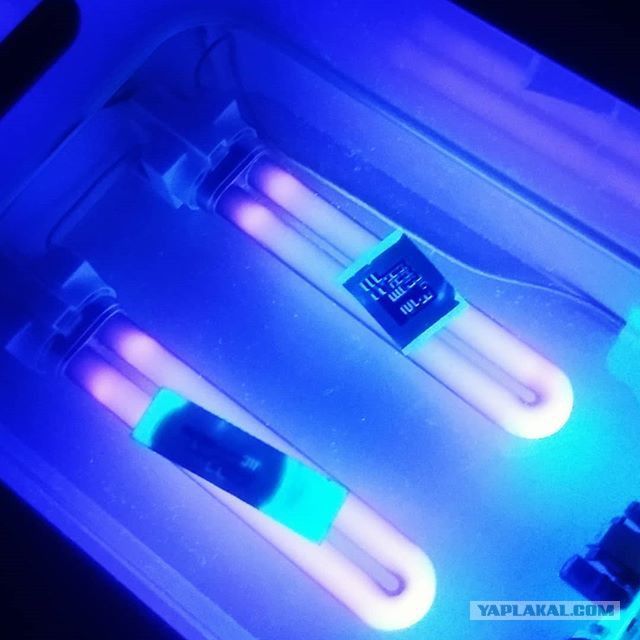

электронный модуль от дохлой ртутной лампы, 2 УФ- лампы 11вт по 200рэ, корпус какая-то тара из Икеи, цена хз, стекло 7мм (стеклотекстолит винтом бывает) меньше 100рэ в стекольной мастерской.
На фото, досветка паяльной маски...


Это сообщение отредактировал Evomosk - 2 фев 2019 в 16:36

Цитата (UXF79 @ 2.02.2019 - 17:21)

Цитата (Nivel @ 2.02.2019 - 12:32) Цитата (Синтетик @ 2.02.2019 - 13:18) Для небольших плат есть и готовые решения, УФ светильники для гель лака. Точечные источники света на столь близком расстоянии дадут неравномерность засветки по площади. Да и шаблон прижимать внутри этой конструкции неудобно, что-то придумывать надо. Я себе установку сделал из старого сканера и пары сотен уф диодов за матовым стеклом. В целом доволен, но если дойдут руки, то знаю что переделал бы. Наверное, имелось в виду, что благодаря развитию индустрии красоты, диоды с нужной длиной волны стали доступнее. Мне кажется, лампа для маникюра не имелась в виду.

Почему же. В сети встречал применение подобных светильников для засветки, правда немного другого конструктива, но сам не применял, так как использовал исключительно ЛУТ. (только не надо про преимущества фоторезиста, я всё это знаю).

Цитата (Evomosk @ 2.02.2019 - 17:35)

электронный модуль от дохлой ртутной лампы, 2 УФ- лампы 11вт по 200рэ, корпус какая-то тара из Икеи, цена хз, стекло 7мм (стеклотекстолит винтом бывает) меньше 100рэ в стекольной мастерской. На фото, досветка паяльной маски...

Для тех кто захочет повторить с лампами именно в таком цоколе(G23). Есть лампы для электронного балласта, в её корпусе цоколя находится конденсатор, есть такие де лампы для дроссельного запуска, внутри цоколя стартер, внешне лампы неотличимы. Надо иметь это ввиду.

Цитата (ipv4 @ 1.02.2019 - 23:42)

… и печатной платы (рендер GEDA PCB).

За шелкографию по падам тебе в аду уже приготовлена персональнаяый ИК печка котел!

Цитата (Gdialex @ 2.02.2019 - 03:09)

Цитата (ipv4 @ 2.02.2019 - 00:45) Я кончил, можно пинать. Ты лучше скажи как снимаешь защитную пленку фоторезиста перед использованием? А то я заепся. Мне после мучений даже ЛУТ стал больше нравится. Ну как подцепить край? Пленка мягкая.

скотч...
маленький кусочек наклеиваешь на уголок, второй такой же клеишь с обратной стороны, потом скотч расклеиваешь и с угла снимается плёнка, причём внутренняя

использую лампу для сушки ногтей. Входит в длину 160мм, ширина 150мм.
засвет делаю 12 секунд, платы выходят вполне качественно, главное
чтобы принтер нормальный был.

Цитата (iiiytn1k @ 2.02.2019 - 01:45)

Цитата (ipv4 @ 2.02.2019 - 03:19) На плёнке ломонд лазёр (HP1020) прекрасно печатает фотошаблоны. )) У меня HP p1102 с неоригинальным картриджем, дерьмово печатает шаблоны - тонера мало кладёт. Нормально получается, только если несколько шаблонов друг на друга наклыдывать, но тогда о тонких дорожках/зазорах можно забыть. При этом ЛУТ нормально на нём получается. Только большие полигоны нужно подкрашивать, зато тонкие дорожки при перекатке не расплываются. Дорожки/зазоры освоил 0.35/0.35мм. Да и пленка с фоторезистом c денег стоит, а подложки от самоклейки у меня забесплатно хоть джёппой жуй.

а подложка от самоклейки как используется?

Цитата (Dtaran611 @ 2.02.2019 - 19:22)

Цитата (ipv4 @ 1.02.2019 - 23:42) … и печатной платы (рендер GEDA PCB). За шелкографию по падам тебе в аду уже приготовлена персональнаяый ИК печка котел!

Ну, наконец-то кто-то нашёл, до чего доебаться!
Не использую я шелкографию для самодельных плат. И мне похуй, как она там нарисована.

Цитата (ipv4 @ 2.02.2019 - 23:16)

Цитата (Dtaran611 @ 2.02.2019 - 19:22) Цитата (ipv4 @ 1.02.2019 - 23:42) … и печатной платы (рендер GEDA PCB). За шелкографию по падам тебе в аду уже приготовлена персональнаяый ИК печка котел! Ну, наконец-то кто-то нашёл, до чего доебаться! Не использую я шелкографию для самодельных плат. И мне похуй, как она там нарисована.

Речь не о конкретной показанной плате, а о библиотеках компонентов. Если плату на производстве заказать надо, Вы вручную шелкгографию правите?
Это сообщение отредактировал Dtaran611 - 3 фев 2019 в 12:00

Цитата (Dtaran611 @ 3.02.2019 - 11:59)

Цитата (ipv4 @ 2.02.2019 - 23:16) Цитата (Dtaran611 @ 2.02.2019 - 19:22) Цитата (ipv4 @ 1.02.2019 - 23:42) … и печатной платы (рендер GEDA PCB). За шелкографию по падам тебе в аду уже приготовлена персональнаяый ИК печка котел! Ну, наконец-то кто-то нашёл, до чего доебаться! Не использую я шелкографию для самодельных плат. И мне похуй, как она там нарисована. Речь не о конкретной показанной плате, а о библиотеках компонентов. Если плату на производстве заказать надо, Вы вручную шелкгографию правите?

Как минимум, номера элементов расставляю.... иногда. А так-то да, в начале ознакомления с программным продуктом нарисовал некоторое количество элементов... Если плату готовлю к производству, то правлю библиотеку, ога. Чтобы все ок было. )))
