Ремонт корпуса ноутбука

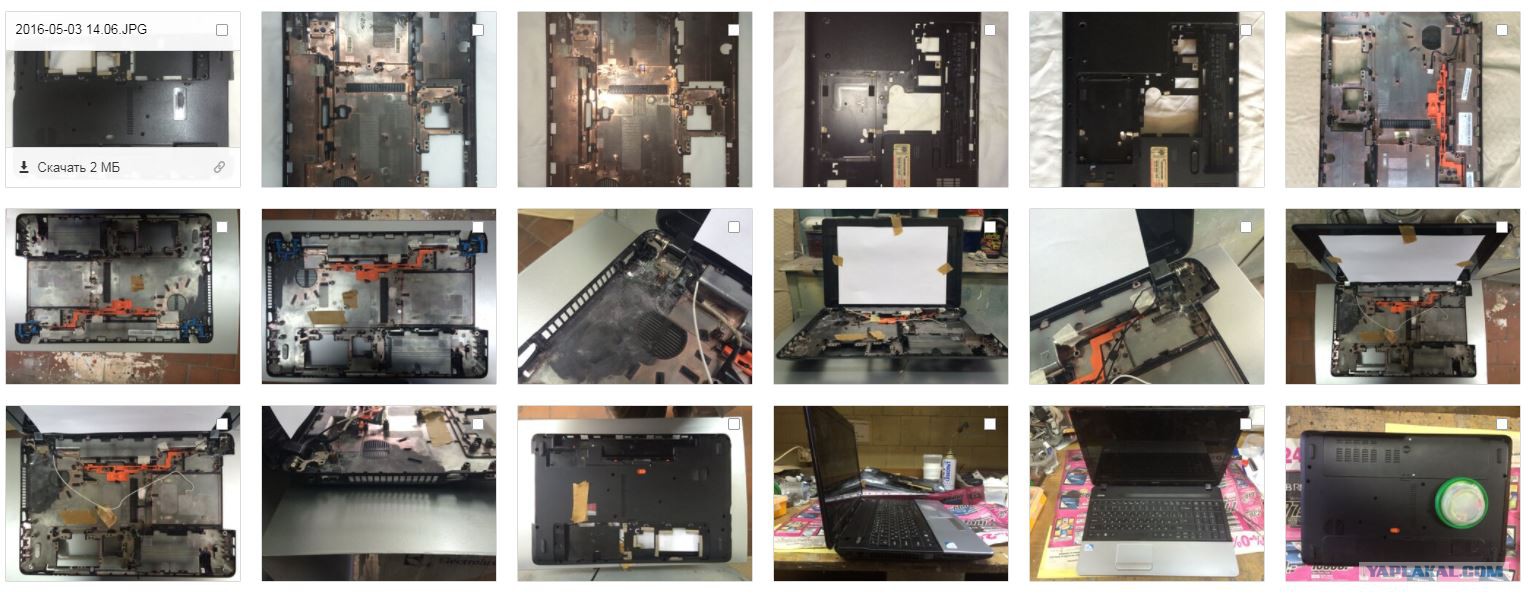

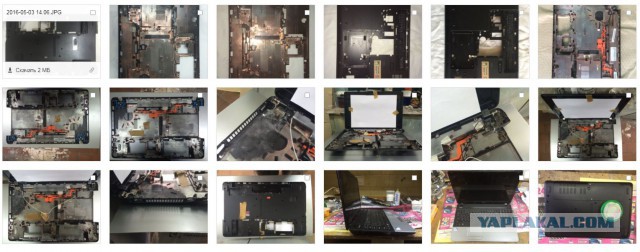

ну и итог)

За рукожопство, зелень, однозначно!

А подскажи, мил человек, имеется ноут ASUS K52F, в который засунули непонятную хрень в USB порты с левой стороны, и эти порты дружно отказали. Причем, отказали хитро. Один мертв, от слова совсем, второй работает, если подать на него внешнее питание. Т.е. если подключить к нему сотовый телефон, то прекрасно считывает и пишет данные, если подключить расширитель USB с внешним питанием, даже модем тянет, а вот мышь или флешку не видит. Что могло вылететь?
Еще немного инфы. На мертовом порту, нет никаких напряжений, на полу-живом, есть все. И на АВ, и на питании есть 5 вольт. Но, если подключаю к порту мауса или флешку, 5 вольт пропадают.

Цитата (Professor66 @ 5.08.2017 - 00:29)

леново вообще неубиваемые ноуты и хорошо разбираются для замены памяти, винта и прочей мелочи

Да нихуя - падение в межлестничный пролёт с 3-го этажа не переживают. Проверено.

masterhud
Acer V3-571? Или что-то рядом. У меня PB TV44HC. Про него выше и писАл.

Liger74
Да оно самое , вечная проблема , отвал угла , отсутствие решетки , но это вполнерешаемая проблема )

Цитата (Юинь @ 5.08.2017 - 00:53)

А,,,еще есть женский диск на 320 гиг...

А у меня есть мужской на 1 терабайт, давай их спарим, может ссд получится !

Цитата (Professor66 @ 5.08.2017 - 00:29)

леново вообще неубиваемые ноуты и хорошо разбираются для замены памяти, винта и прочей мелочи

это ты о каких леновах? Если ты о thinkpad какой нибудь W серии, то да, два болта и вот он доступ ко всем 4 слотам оперативы, парочки pci-e(один с GPS+3G modem, второй WiFi+Blueooth), клавитуре (которая кстати защищена от проливания жидкостей - в корпусе сливы для жидкостей с нее есть) и не помню чему еще, буквально еще пара болтиков и вон он доступ к венту и съемному процу. Ноутбук можно держать рукой за угол экрана открыв на 180 градусов и махать не боясь ничего сломать. Со стола падают - им ничего не бывает, разве что только дополнительный аккумулятор пристегнутый к корпусу на место док станции отскакивает.
вот только две проблемы. Первая цена в районе ~$4k(250 т.р.). Макбуки меньше стоят... Вторая, W серию года два назад помоему перестали делать, но есть P50, P70 еще.

А леновы которые по 15 тысяч рублей к таким устройствам отношения не имеют.. Там разобрать ничего не сломав проблема. Зато да, цена...

Цитата (s0893 @ 5.08.2017 - 14:59)

А подскажи, мил человек, имеется ноут ASUS K52F, в который засунули непонятную хрень в USB порты с левой стороны, и эти порты дружно отказали. Причем, отказали хитро. Один мертв, от слова совсем, второй работает, если подать на него внешнее питание. Т.е. если подключить к нему сотовый телефон, то прекрасно считывает и пишет данные, если подключить расширитель USB с внешним питанием, даже модем тянет, а вот мышь или флешку не видит. Что могло вылететь?

С большой вероятностью HM55.

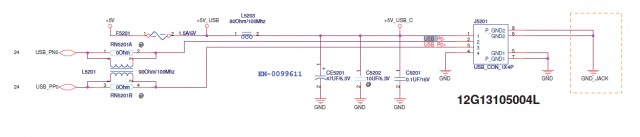

UPD: Глянул по схеме. На мертвом порту проверить предохранитель 1.5А по шине +5В, и проверить разрывные резисторы (те, которые по 0 ом) по линиям данных.

Цитата (s0893 @ 5.08.2017 - 14:59)

Еще немного инфы. На мертовом порту, нет никаких напряжений, на полу-живом, есть все. И на АВ, и на питании есть 5 вольт. Но, если подключаю к порту мауса или флешку, 5 вольт пропадают.

А и Б - это линии данных? На ней не должно быть 5В.


Это сообщение отредактировал iiiytn1k - 5 авг 2017 в 14:17

Цитата (iiiytn1k @ 5.08.2017 - 18:07)

С большой вероятностью HM55. Но еще не мешало бы глянуть разрывные резисторы (стоят в качестве предохранителей) по питанию портов USB.

а не это? http://www.farnell.com/datasheets/87684.pdf

в ноуте, на портах, стоят пятиногие чипы, без маркировки. как мне кажется, проблема в них. но я не знаю, что это за чипы, и как они называются.
возможно, еще есть проблема в блоке питания, но правый порт ЮСБ работает нормально.
не знаю, как там разведено питание портов, возможно разными ветками, поэтому прошу совета)

По схеме стоят IP4223, но они шестиногие. Можно попробовать их снять и поставить перемычки. А можно, не снимая, подцепиться к линиям D+ и D- после фильтров. Главное,в первую очередь, убедиться, что порты в HM55 живы, иначе игра не стоит свеч.
USB запитано всё от одной шины +5V_USB.

Цитата (iiiytn1k @ 5.08.2017 - 18:32)

По схеме стоят IP4223, но они шестиногие. Можно попробовать их снять и поставить перемычки. А можно, не снимая, подцепиться к линиям D+ и D- после фильтров. Главное,в первую очередь, убедиться, что порты в HM55 живы, иначе игра не стоит свеч. USB запитано всё от одной шины +5V_USB.

Упс! Спасибо, дружище! Буду пробовать!

Цитата (Denw550 @ 5.08.2017 - 01:01)

На будущее для таких работ дихлоротан тебе в помощь

Дихлорэтан скорей всего не помог бы, там пластики какие-то особенные, он их обычно не берет. Я пару корпусов ноутов пробовал -
не проканало, пластику похер на него. Карму поправил. Не люблю минусящих молчунов.

без синей изоленты нищетова!!!
переделывай нах....

авансом позеленил ))))

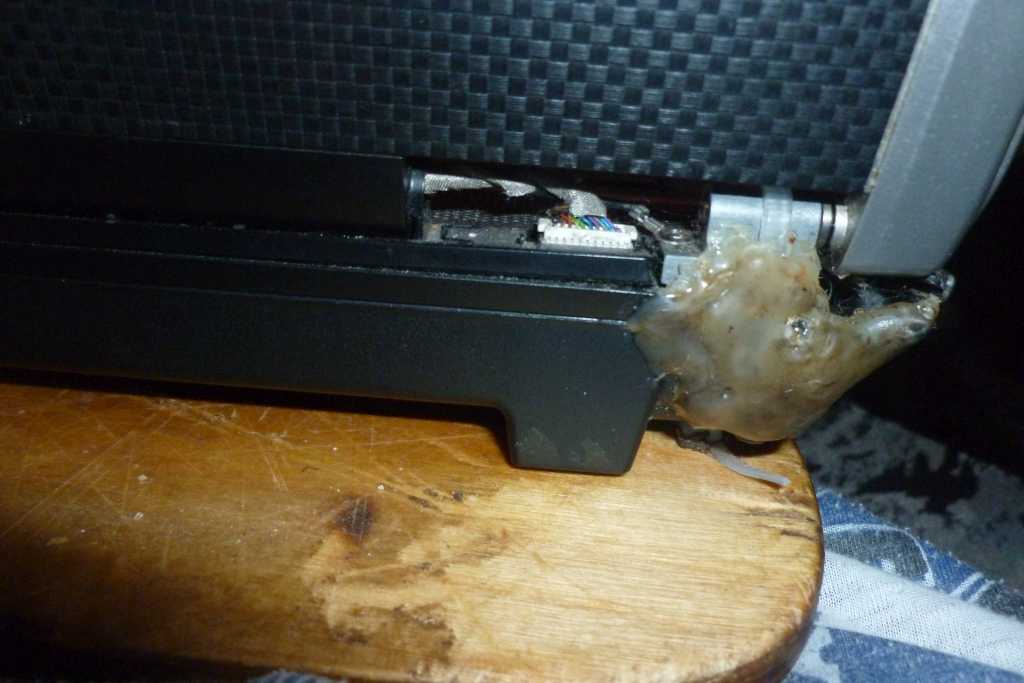

Моё рукожопство с применением термопистолета. Свою функцию выполняет, открывается-закрывается. Держится на болтике своём, родном. И плюс - стяжка (на следующем фото). При вскрытии - стяжку просто откидываешь в сторону.

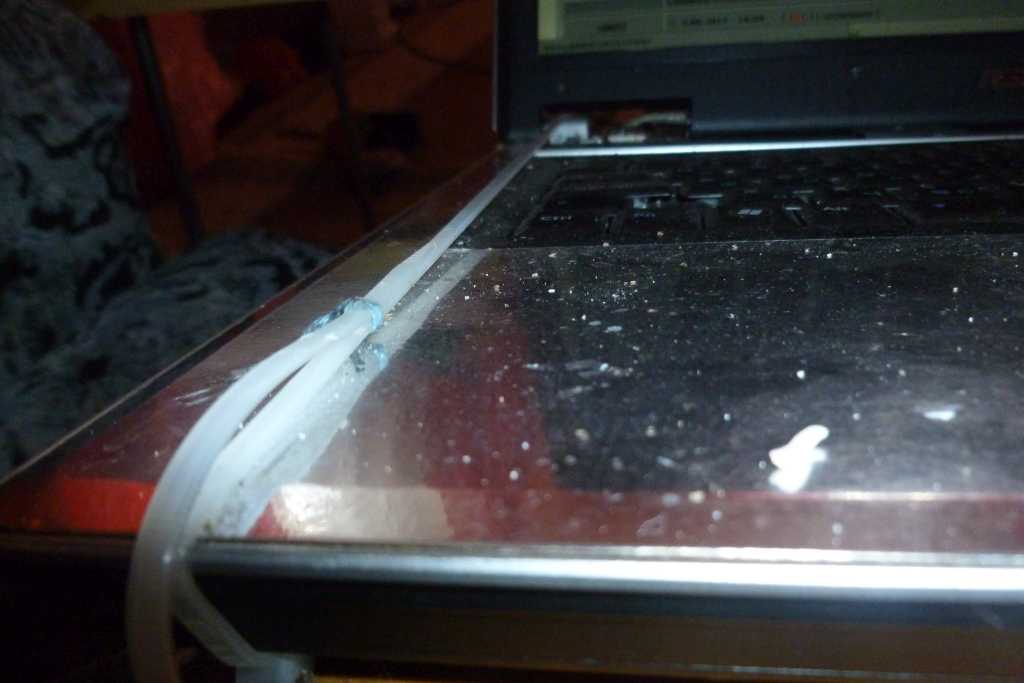

Стяжка

Раис

Цитата

Моё рукожопство с применением термопистолета.

Ты сам о себе всё сказал.

Цитата (RAMI @ 5.08.2017 - 15:24)

Цитата (Denw550 @ 5.08.2017 - 01:01) На будущее для таких работ дихлоротан тебе в помощь Дихлорэтан скорей всего не помог бы, там пластики какие-то особенные, он их обычно не берет. Я пару корпусов ноутов пробовал - не проканало, пластику похер на него. Карму поправил. Не люблю минусящих молчунов.

встречается сейчас достаточно редко , те которые не берутся дихлорэтаном , это как правило старые леново и сони, там магниевый сплав(сцуко хрупкий и на пластмассу похож). остальные все берутся , пластик восстанавливаю уже лет 15

Цитата (Раис @ 5.08.2017 - 16:20)

Моё рукожопство с применением термопистолета. Свою функцию выполняет, открывается-закрывается. Держится на болтике своём, родном. И плюс - стяжка (на следующем фото). При вскрытии - стяжку просто откидываешь в сторону.

о тоже вечнобольные Asus F3(x53k)-вполнечинибельны , пластик неубиваемый

Цитата (RonStovanDou @ 5.08.2017 - 01:26)

Цитата (BUR1 @ 5.08.2017 - 00:30) Мне первая фотка понравилась....есть что то от исскуства.. Интересная мысль! Надо запилить картину в таком стиле)

Не просто в таком стиле, а полностью в таком стиле, и именно так, как именно тебе, автор, покажется или неплохо или даже хорошо!

Цитата (Liger74 @ 4.08.2017 - 23:34)

Неплохо заморочился. Я не стал решетку восстанавливать на том, с чего сейчас пишу. Тут поддон бы спасти было. В итоге поддон сшит проволокой вязальной, выломанные гайки пришлось впаивать сквозь корпус и в целом, ноут состоит из запчастей от трех разных марок, выпускаемых одним брендом. Достался он мне с живой матрицей, материнкой и тем, что на ней. BUR1 Цитата Угу. Каждый третий приходит в ремонт с вырванными корпусными креплениями петель. Это не только леново, это все ноуты так. Тут зависит от того, как к технике хозяин относится.

Не все, а леново(кроме линейки синкпад) все ломаются на петлях.
Сколько уже их клеил-переклеил....
Даже когда покупаю новый корпус клиентам, то обязательно рекомендую сразу усилить места крепления петель, иначе через годик снова ломается, иногда и раньше, в зависимости от интенсивности использования

Бля, мне бы сейчас столько свободного времени... Раньше тоже так рукожопил, сейчас проще заказать запчасти.... хотя один фотик долго дрочил, сам затвор ремонтировал, долго ждать не хотел от китайских братьев :)

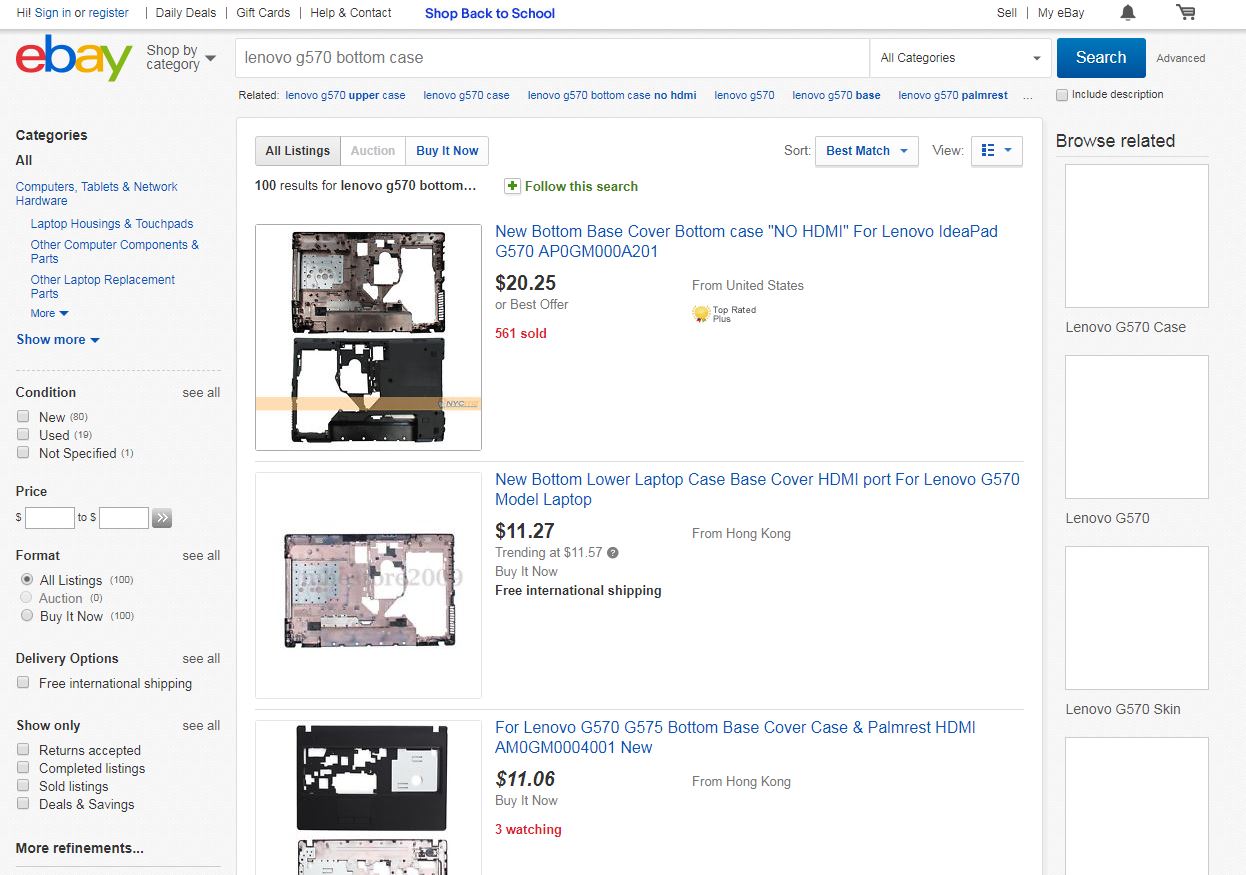

На али и ибее на любой практически ноут можно купить части корпуса, и цена не очень большая 20-25 у.е в среднем

И нах так убиватся... завтра еще болт ослабнет или еще что... корпус новый херню стоит

жопорук однако =)

Возможно пропустил, во сколько ремонт вышел?
