Собираем 3D-принтер своими руками

⋮

ОТВЕТИТЬ НОВАЯ ТЕМА

~~boxee~~ автор 25 апр 2017 в 22:02

Ярила • На сайте 9 лет

Сообщений: 1 370

100

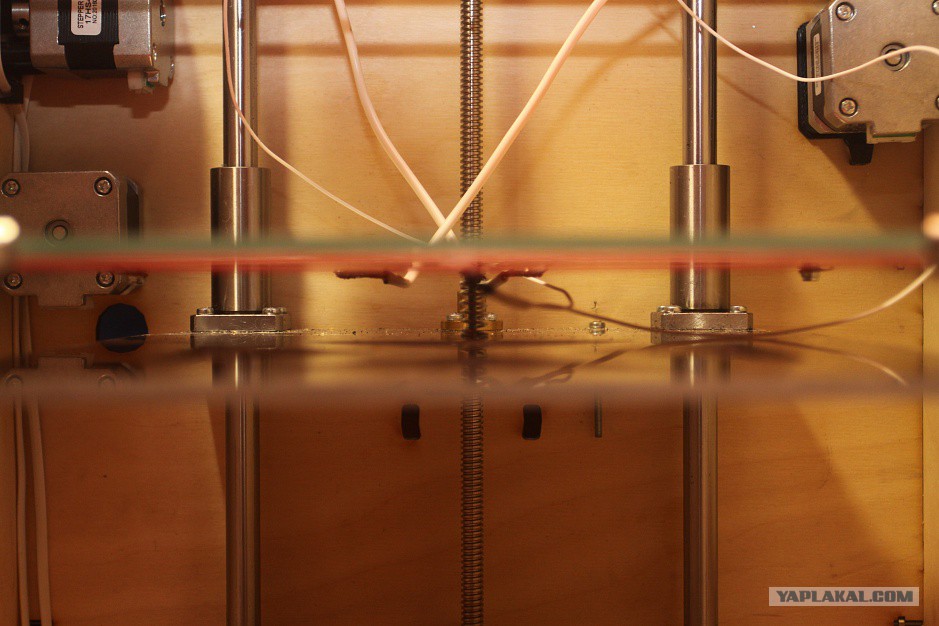

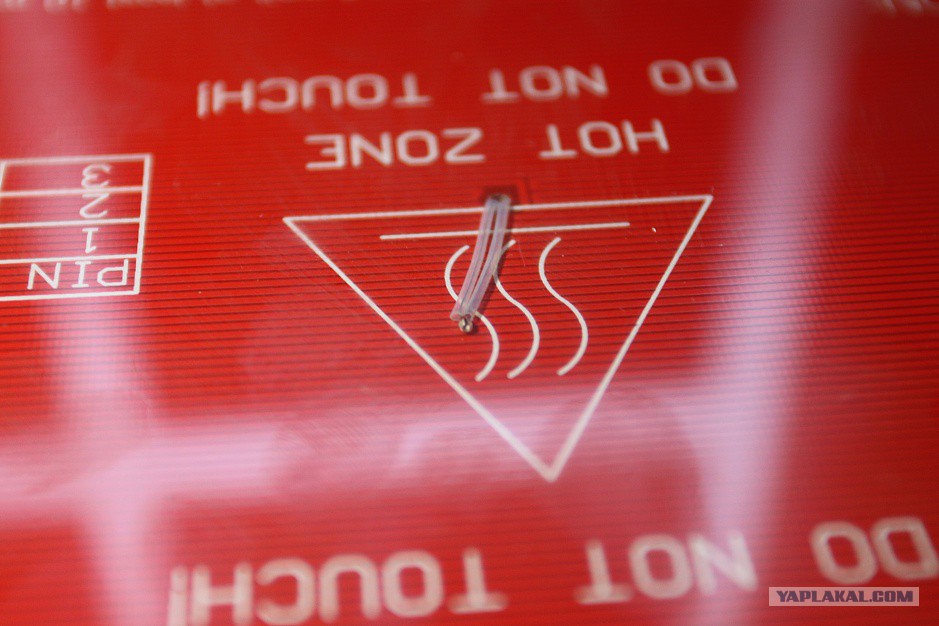

Устанавливаем стекло и термистор стола:
101

102

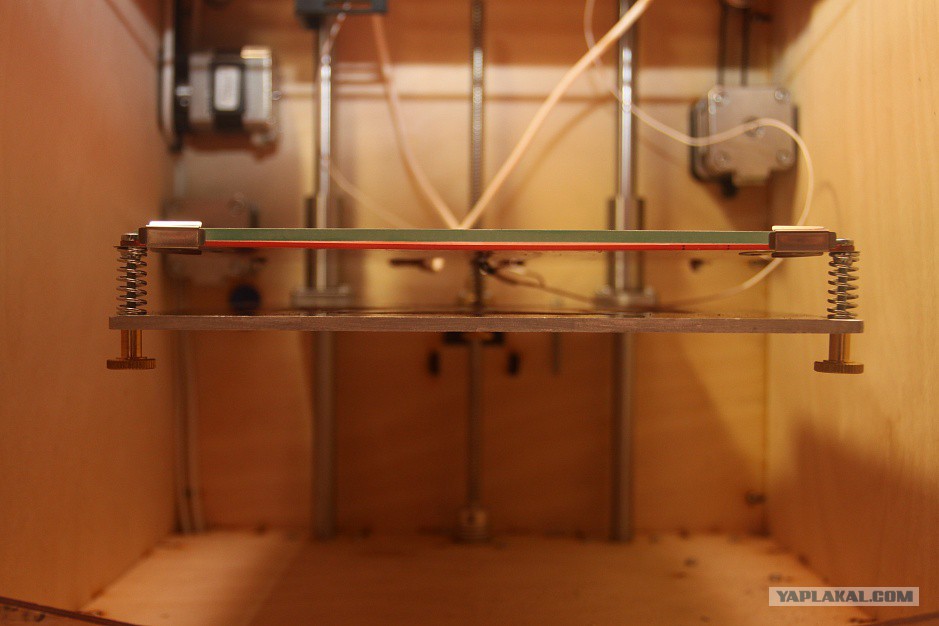

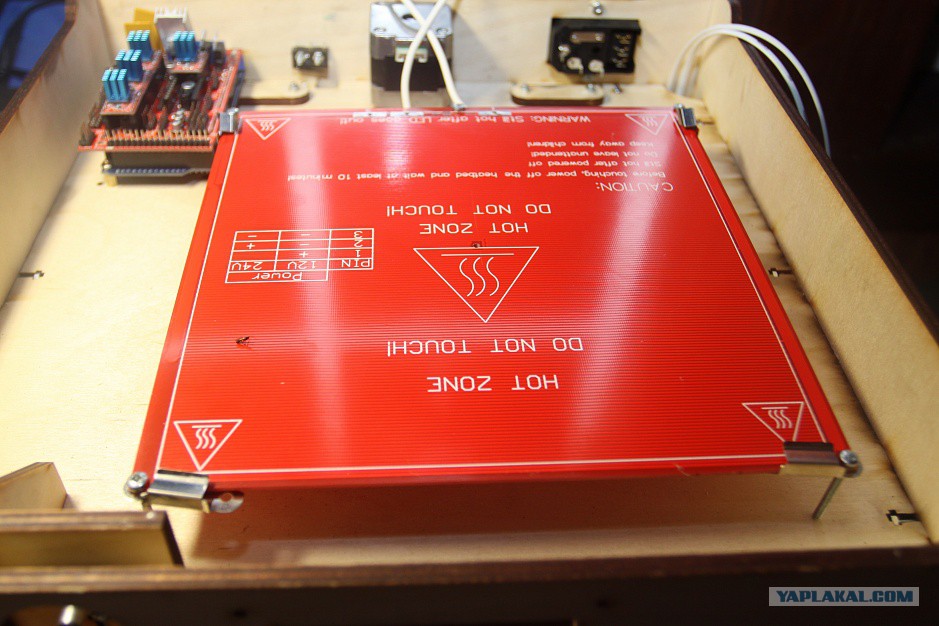

Установка стола на место:

Нам потребуется:
1. Собственно сам стол.
2. Пружины от ВАЗа.
3. Гайки для регулировки уровня стола.

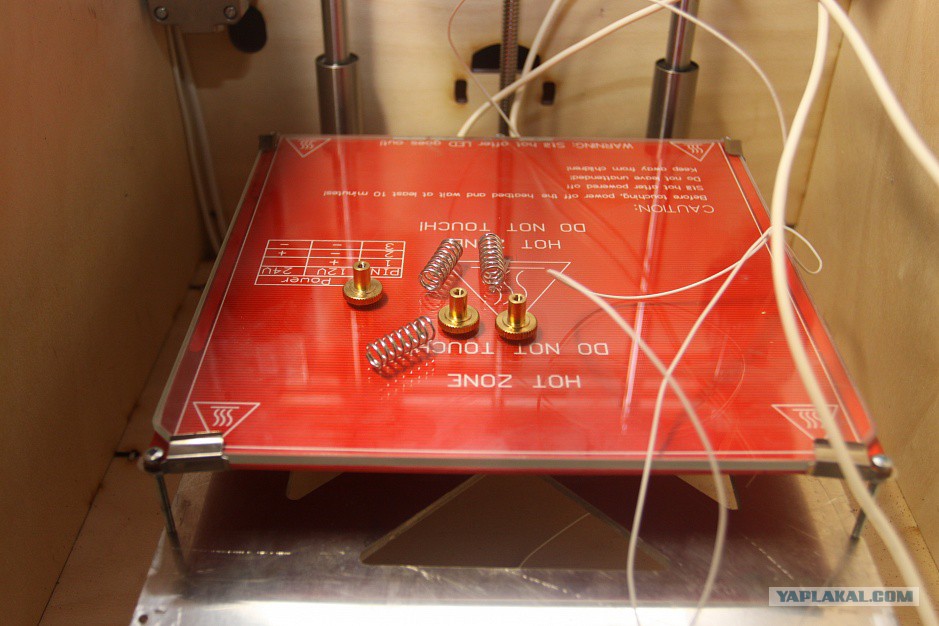

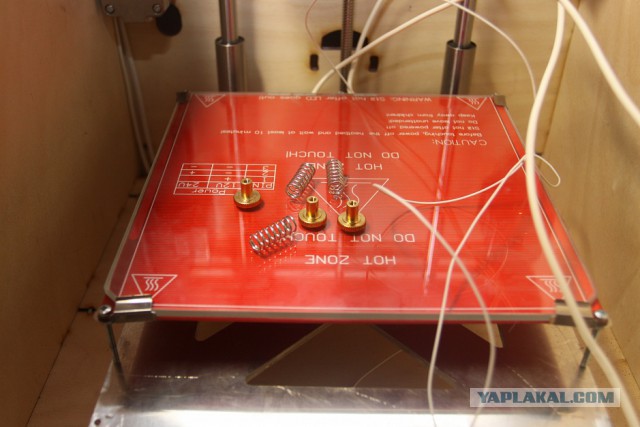

103

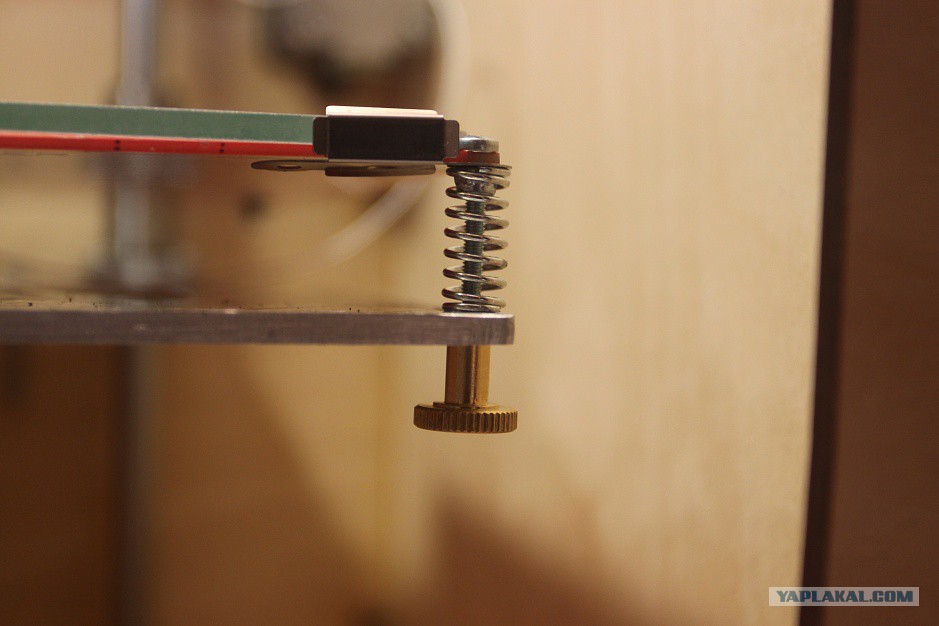

Собираем:
104

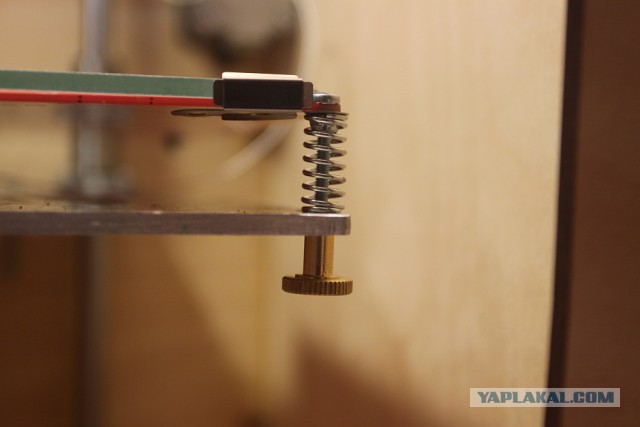

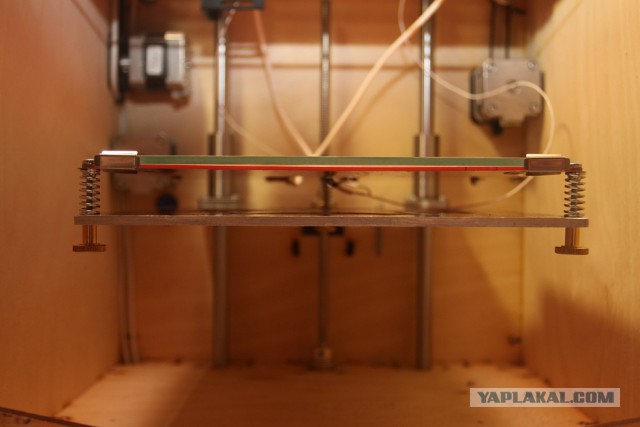

и получаем:
105

106

5. Установка экрана:

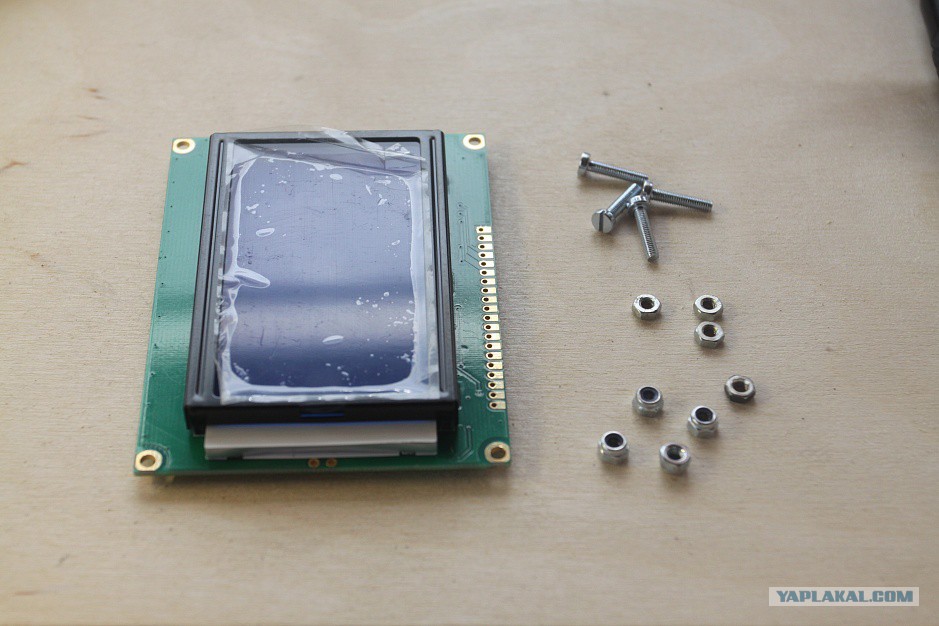

Нам потребуется:
1. Экран
2. Винты М3*16
3. Гайки М3
4. Гайки М3 самоконтрящиеся - 4 шт
107

Собираем:
108

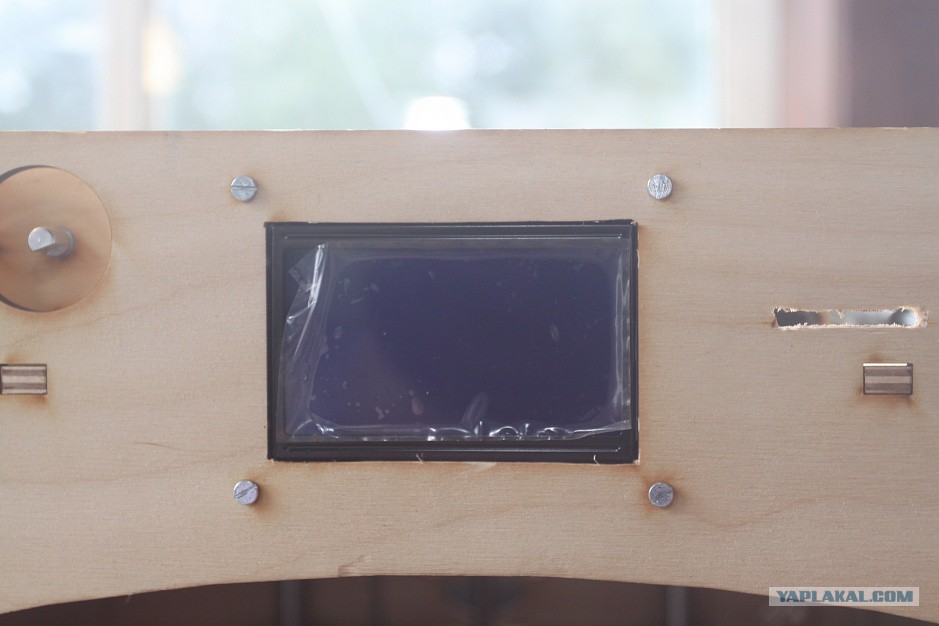

И получаем:
109

110

6. Установка кардридера:

Нам потребуется:

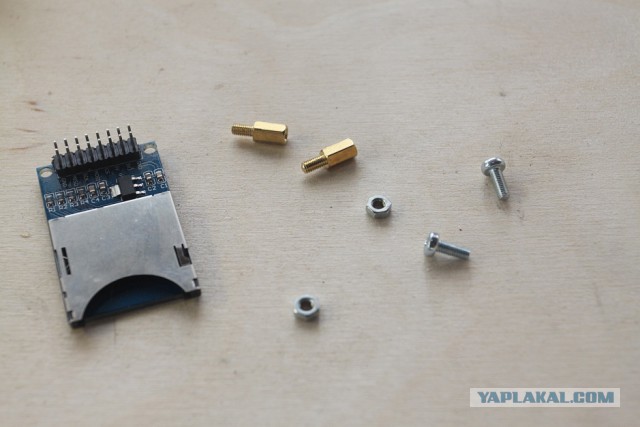

1. Кардридер.
2. Винты М2,5*20 - 2шт
3. Гайки М2.5 - 4шт

Я использую муфты из ситемных блоков, но они идут М3 и тогда отверстия в кардридере надо немного рассверлить.

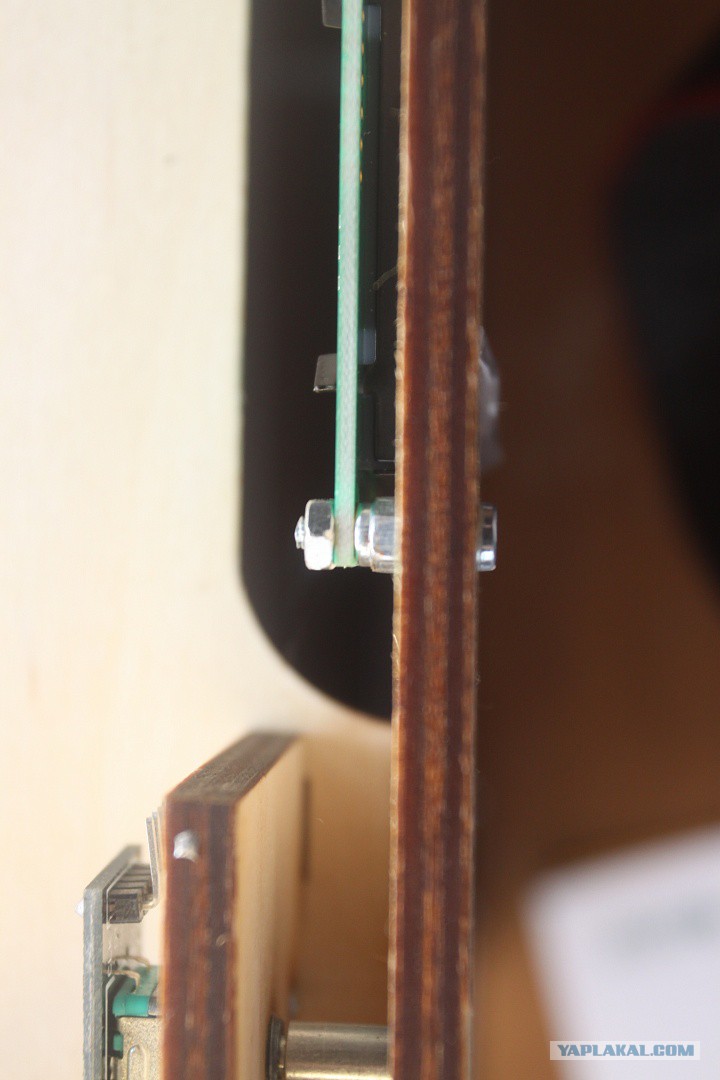

111

Собираем и получаем:
112

7. Установка Блока питания:

Нам потребуется:
1. Блок питания
2. Винты М3*10 - 2шт

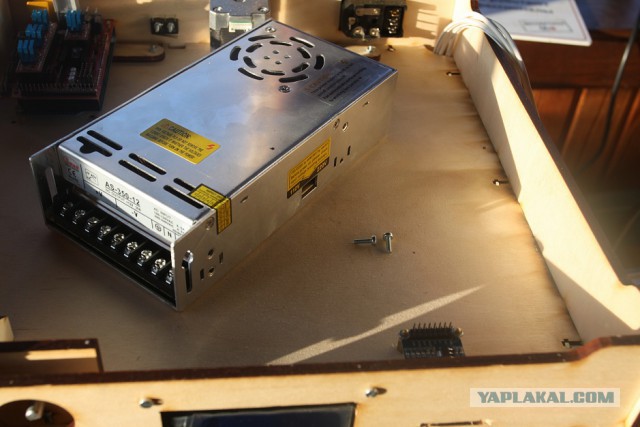

113

Рекомендую:

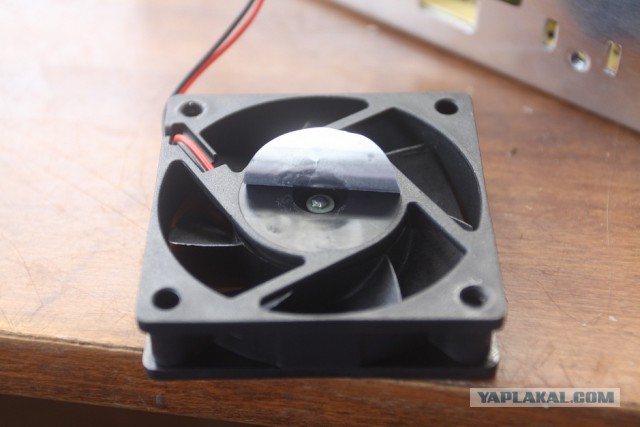

1. разобрать и смазать вентилятор блок питания, капля силиконового масла под наклейку:
114

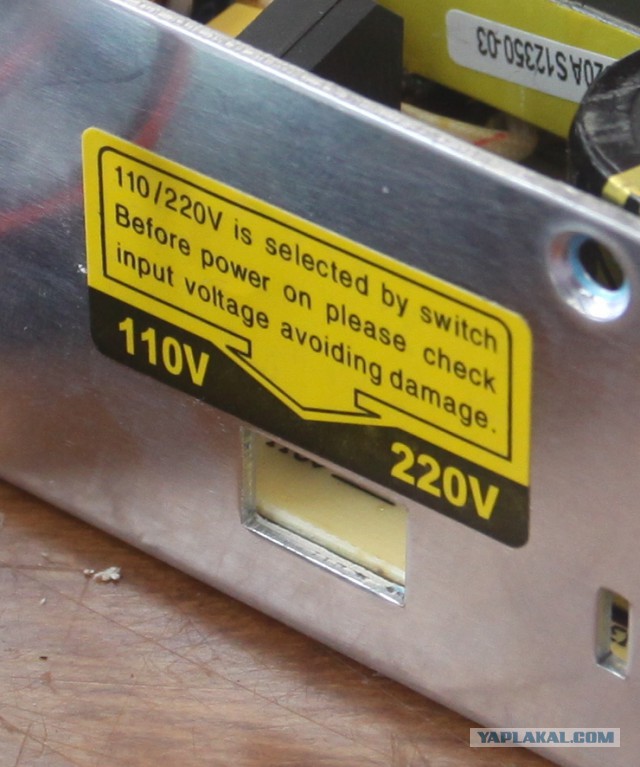

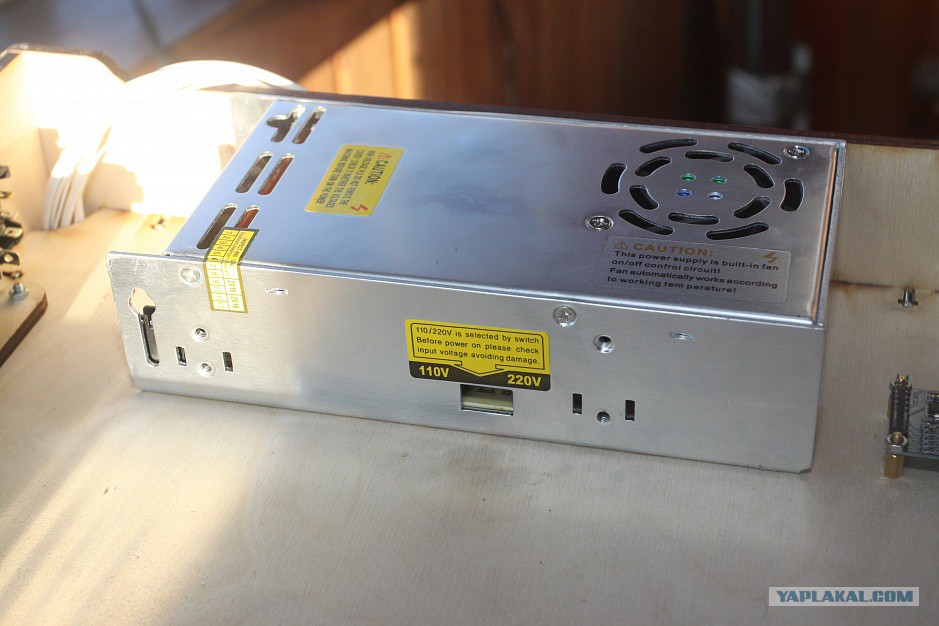

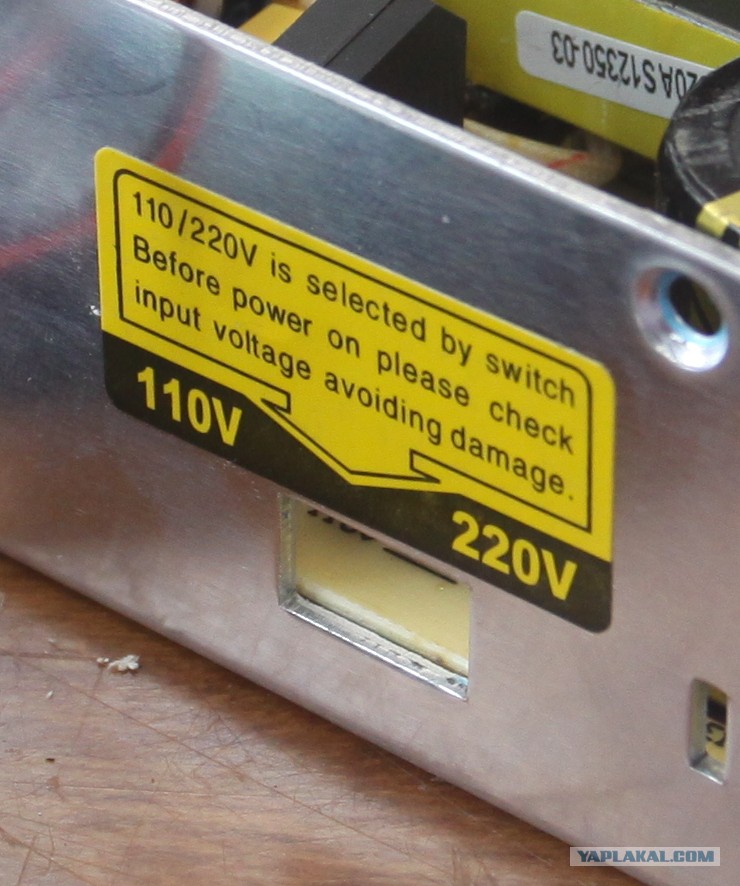

2. Проверить что блок питания переключен в режим 220В (сбоку наклейка с отверстием).
115

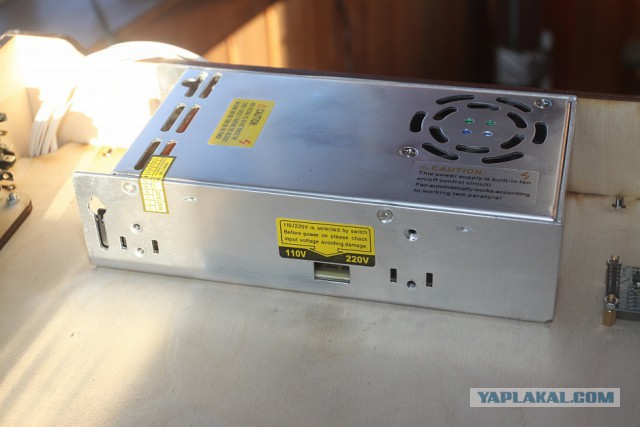

Собираем и получаем:
116

8. Установка вентилятора охлаждения Arduino и RAMPS:

Нам потребуется:
1. Вентилятор.
2. Винты М3*35
2. Гайки М3.

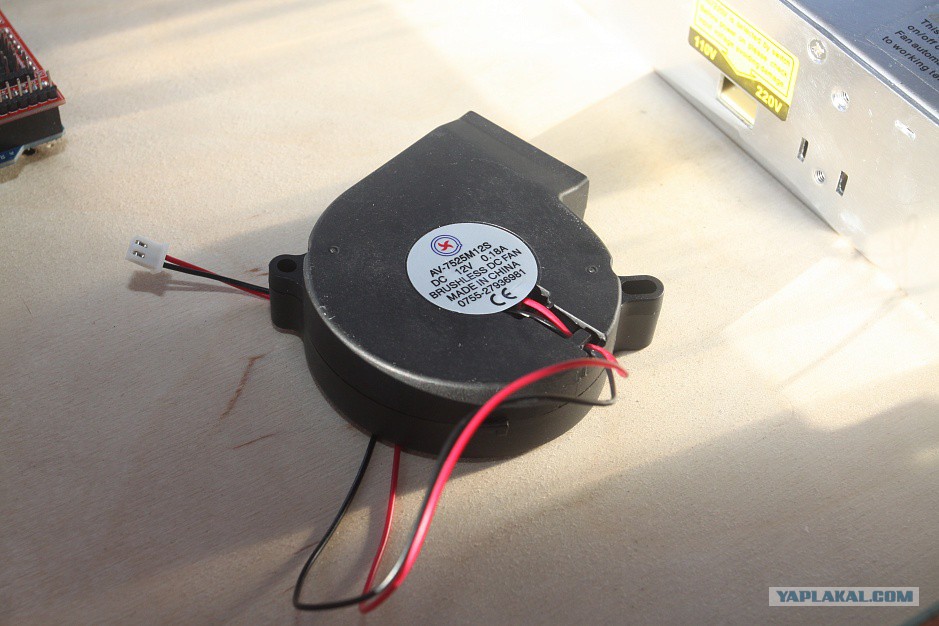

117

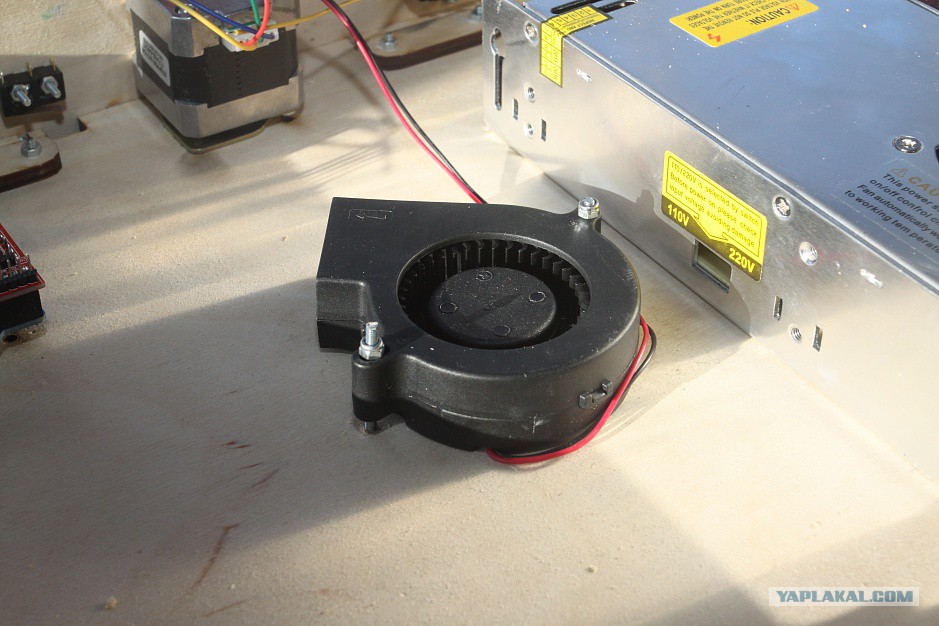

Собираем и получаем:
118

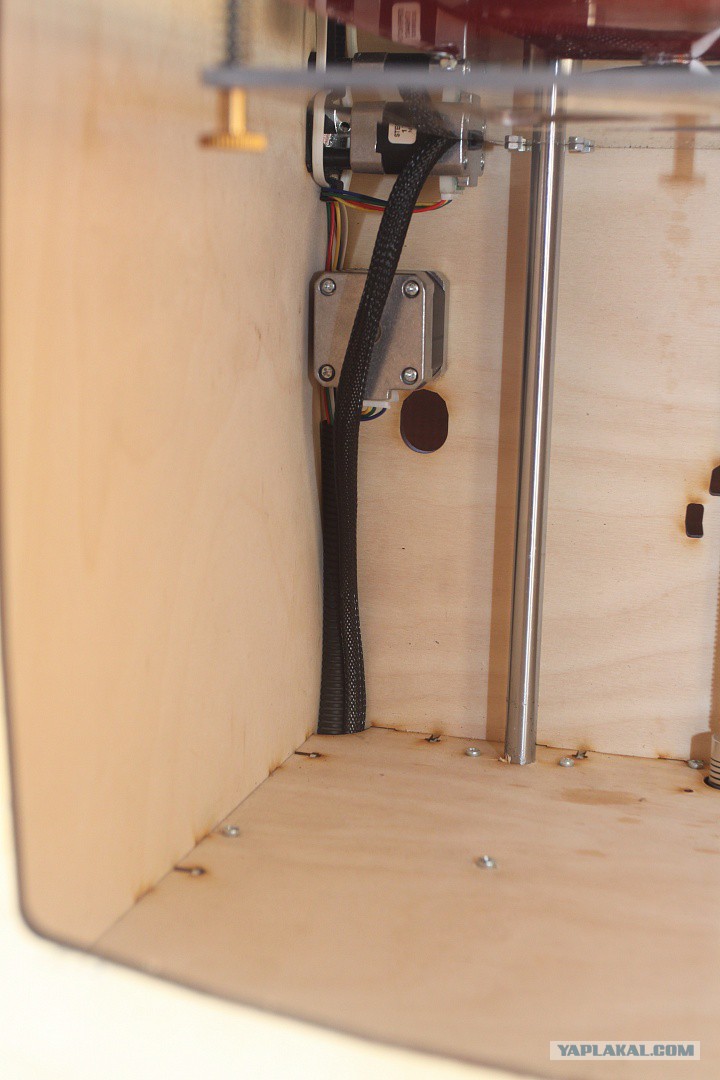

9 Окультуриваем проводов:

Нам птребуется:
1. Гофра и /или гибкая оплетка для проводов.

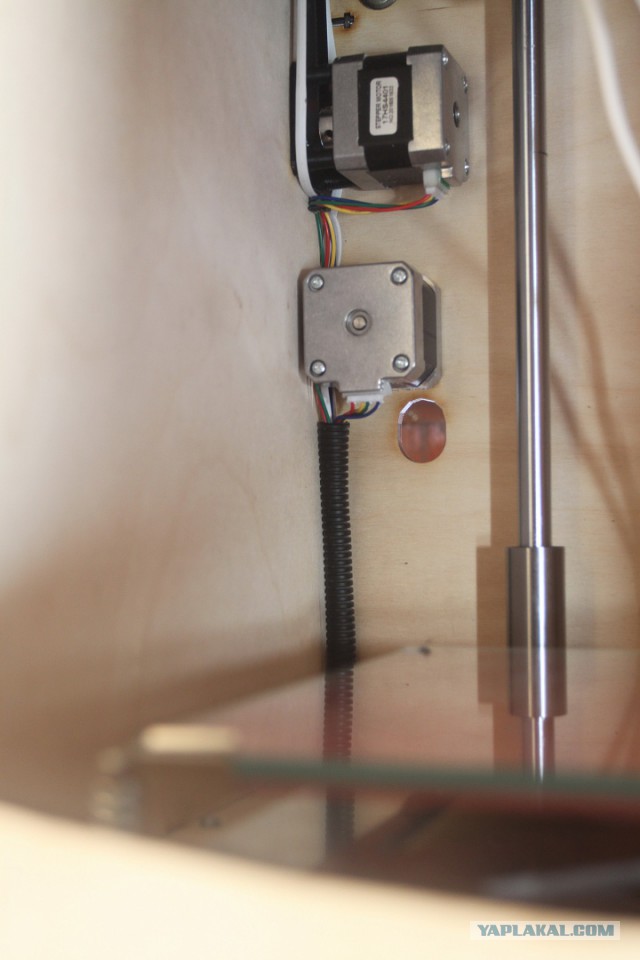

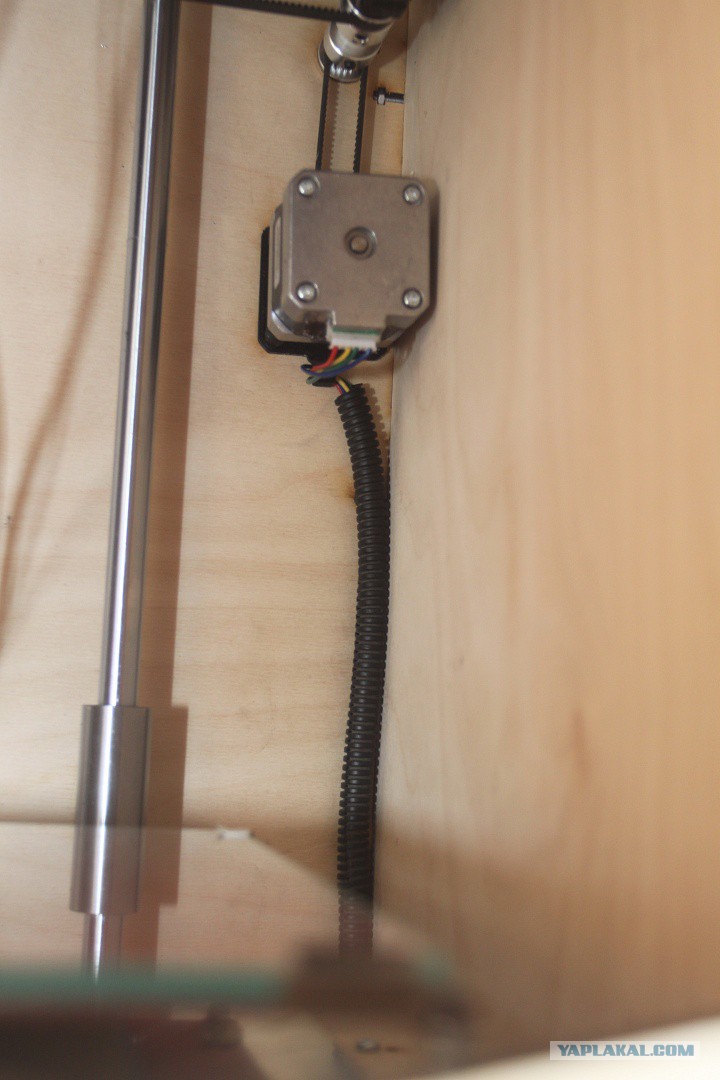

119

120

Провода стола (нагрев и термистор) убираем тоже в гибкую оплетку.
121

10. Сборка печатной головы:

Нам потребуется:

1. Печатная голова

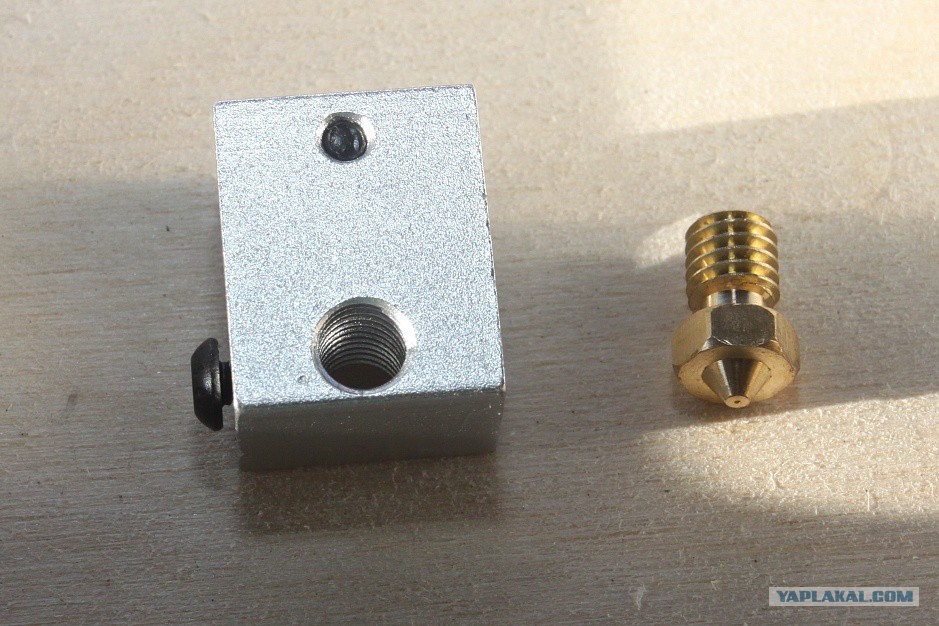

Или обычный е3д версии 6 или 5
122

Или вулкан е3д в6 или 5
123

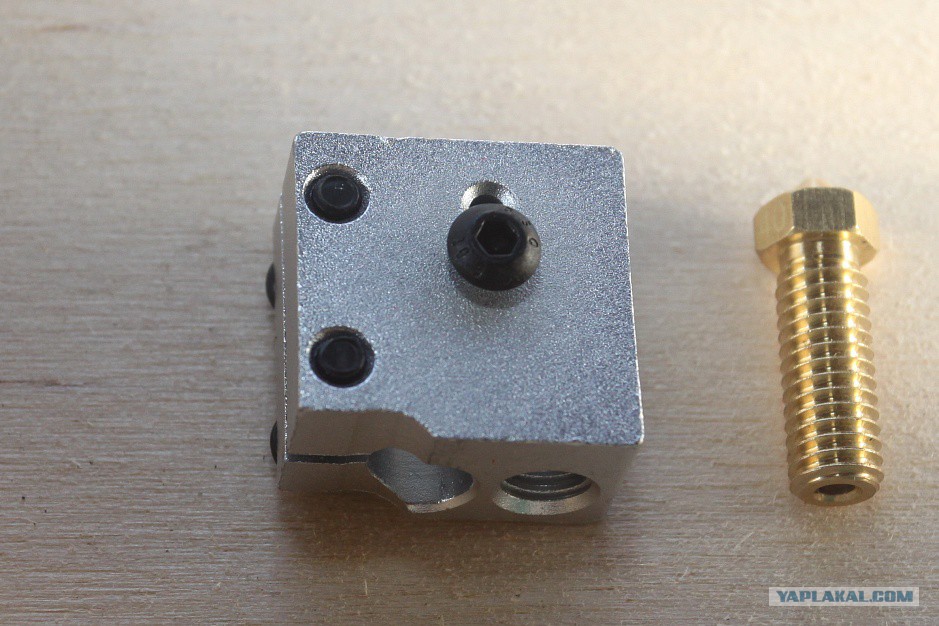

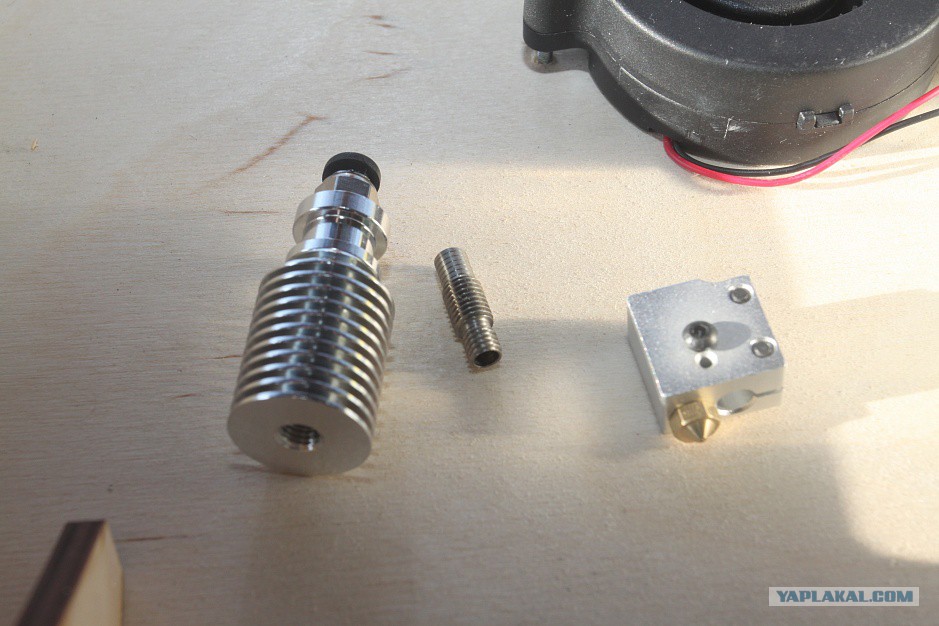

2. Термобарьер
3. Радиатор Е3Д версии 5 или 6
124
